Опора антенная (варианты)

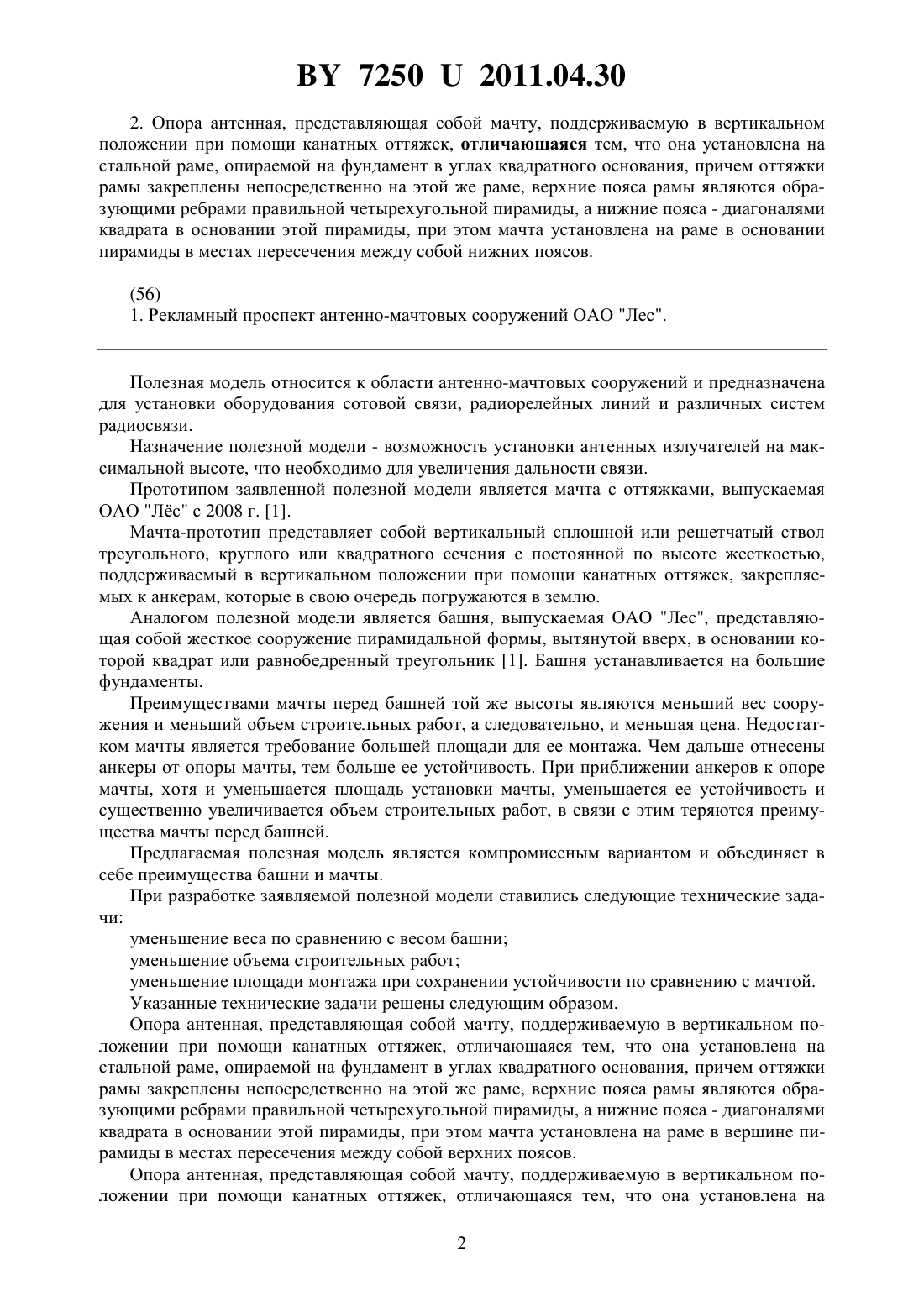

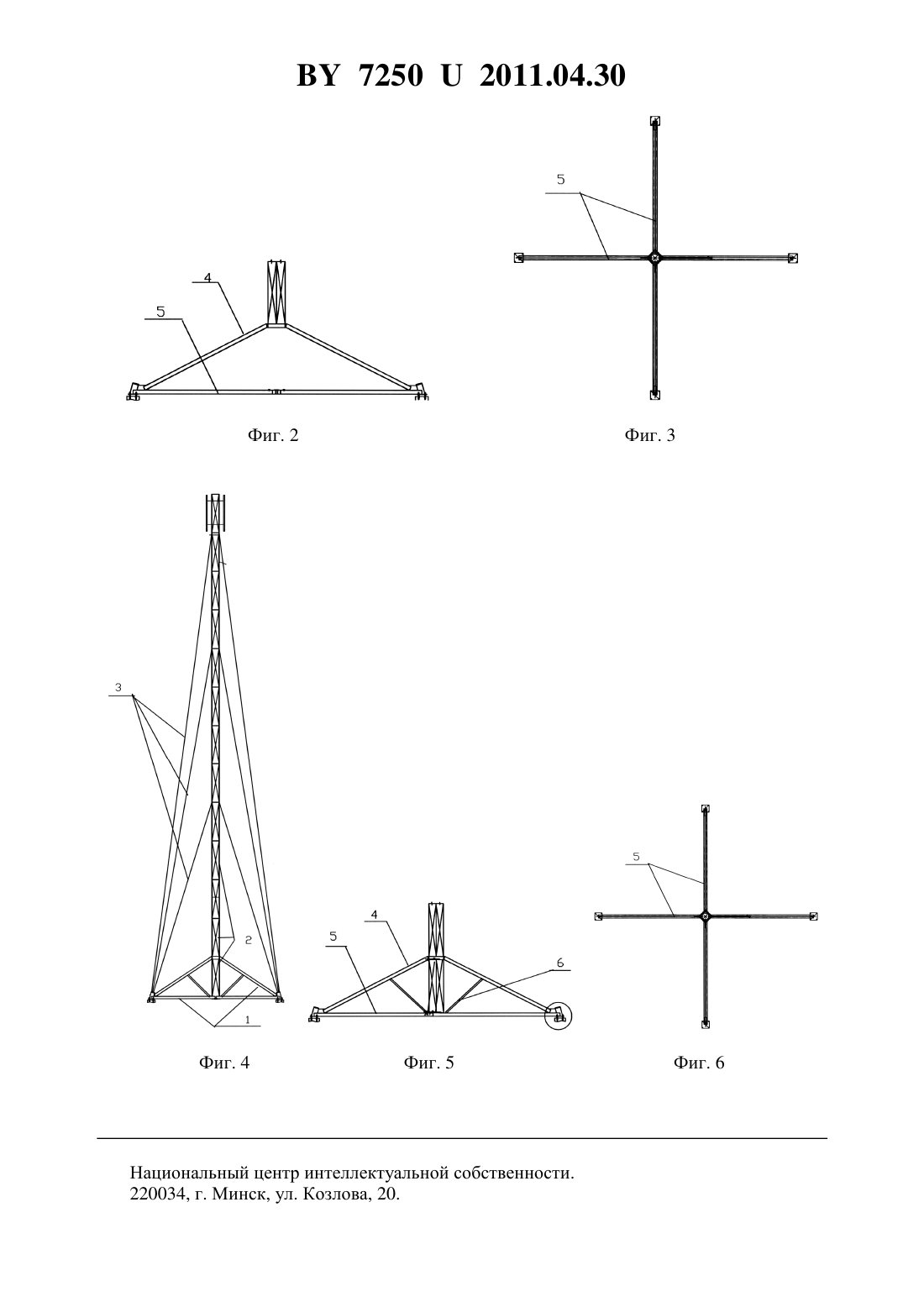

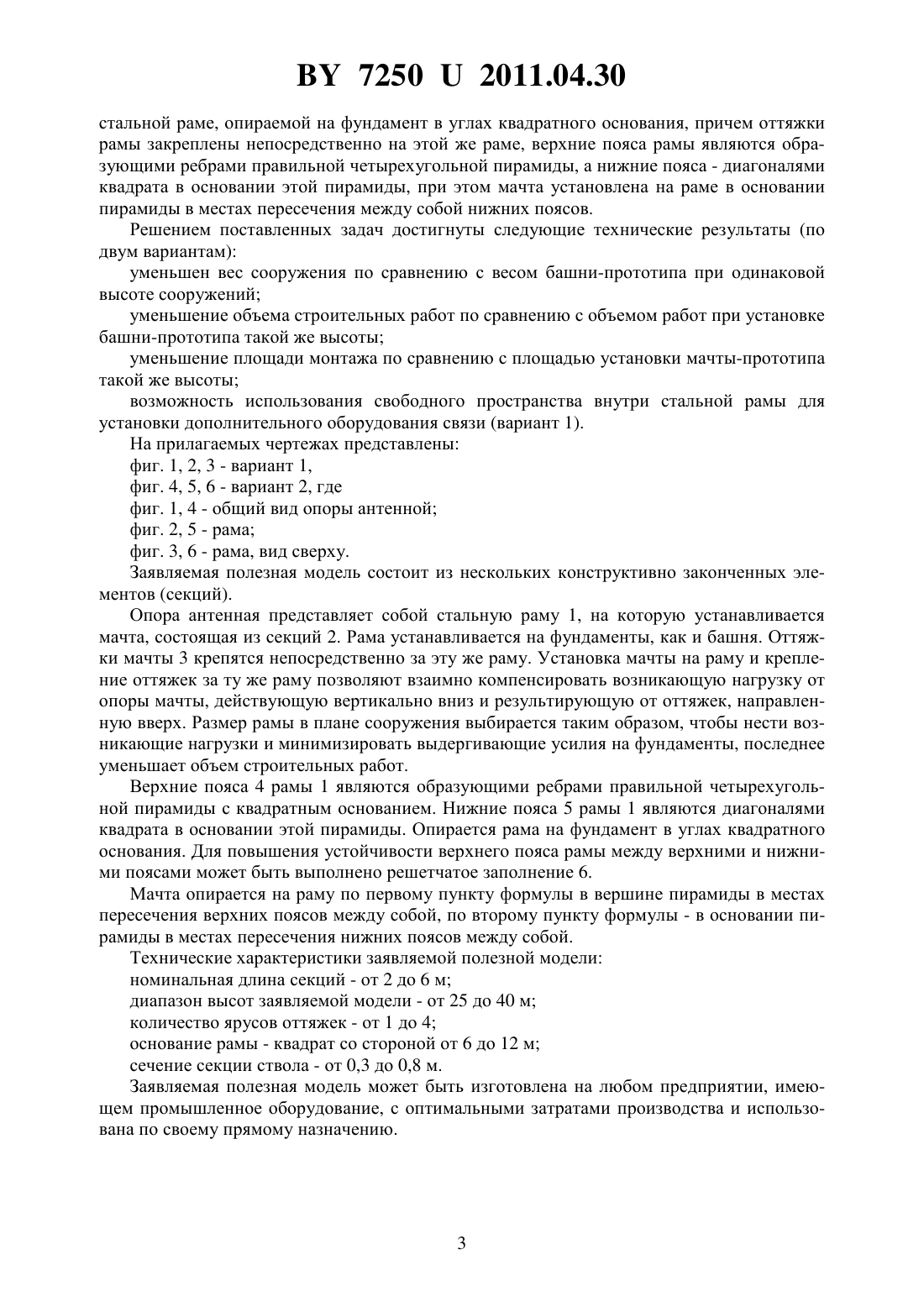

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Лс(72) Авторы Калинин Сергей Николаевич Николаев Дмитрий Анатольевич Шепелева Наталья Генриховна Баженов Роман Алексеевич(73) Патентообладатель Открытое акционерное общество Лс(57) 1. Опора антенная, представляющая собой мачту, поддерживаемую в вертикальном положении при помощи канатных оттяжек, отличающаяся тем, что она установлена на стальной раме, опираемой на фундамент в углах квадратного основания, причем оттяжки рамы закреплены непосредственно на этой же раме, верхние пояса рамы являются образующими ребрами правильной четырехугольной пирамиды, а нижние пояса - диагоналями квадрата в основании этой пирамиды, при этом мачта установлена на раме в вершине пирамиды в местах пересечения между собой верхних поясов. 72502011.04.30 2. Опора антенная, представляющая собой мачту, поддерживаемую в вертикальном положении при помощи канатных оттяжек, отличающаяся тем, что она установлена на стальной раме, опираемой на фундамент в углах квадратного основания, причем оттяжки рамы закреплены непосредственно на этой же раме, верхние пояса рамы являются образующими ребрами правильной четырехугольной пирамиды, а нижние пояса - диагоналями квадрата в основании этой пирамиды, при этом мачта установлена на раме в основании пирамиды в местах пересечения между собой нижних поясов.(56) 1. Рекламный проспект антенно-мачтовых сооружений ОАО Лес. Полезная модель относится к области антенно-мачтовых сооружений и предназначена для установки оборудования сотовой связи, радиорелейных линий и различных систем радиосвязи. Назначение полезной модели - возможность установки антенных излучателей на максимальной высоте, что необходимо для увеличения дальности связи. Прототипом заявленной полезной модели является мачта с оттяжками, выпускаемая ОАО Лс с 2008 г. 1. Мачта-прототип представляет собой вертикальный сплошной или решетчатый ствол треугольного, круглого или квадратного сечения с постоянной по высоте жесткостью,поддерживаемый в вертикальном положении при помощи канатных оттяжек, закрепляемых к анкерам, которые в свою очередь погружаются в землю. Аналогом полезной модели является башня, выпускаемая ОАО Лес, представляющая собой жесткое сооружение пирамидальной формы, вытянутой вверх, в основании которой квадрат или равнобедренный треугольник 1. Башня устанавливается на большие фундаменты. Преимуществами мачты перед башней той же высоты являются меньший вес сооружения и меньший объем строительных работ, а следовательно, и меньшая цена. Недостатком мачты является требование большей площади для ее монтажа. Чем дальше отнесены анкеры от опоры мачты, тем больше ее устойчивость. При приближении анкеров к опоре мачты, хотя и уменьшается площадь установки мачты, уменьшается ее устойчивость и существенно увеличивается объем строительных работ, в связи с этим теряются преимущества мачты перед башней. Предлагаемая полезная модель является компромиссным вариантом и объединяет в себе преимущества башни и мачты. При разработке заявляемой полезной модели ставились следующие технические задачи уменьшение веса по сравнению с весом башни уменьшение объема строительных работ уменьшение площади монтажа при сохранении устойчивости по сравнению с мачтой. Указанные технические задачи решены следующим образом. Опора антенная, представляющая собой мачту, поддерживаемую в вертикальном положении при помощи канатных оттяжек, отличающаяся тем, что она установлена на стальной раме, опираемой на фундамент в углах квадратного основания, причем оттяжки рамы закреплены непосредственно на этой же раме, верхние пояса рамы являются образующими ребрами правильной четырехугольной пирамиды, а нижние пояса - диагоналями квадрата в основании этой пирамиды, при этом мачта установлена на раме в вершине пирамиды в местах пересечения между собой верхних поясов. Опора антенная, представляющая собой мачту, поддерживаемую в вертикальном положении при помощи канатных оттяжек, отличающаяся тем, что она установлена на 2 72502011.04.30 стальной раме, опираемой на фундамент в углах квадратного основания, причем оттяжки рамы закреплены непосредственно на этой же раме, верхние пояса рамы являются образующими ребрами правильной четырехугольной пирамиды, а нижние пояса - диагоналями квадрата в основании этой пирамиды, при этом мачта установлена на раме в основании пирамиды в местах пересечения между собой нижних поясов. Решением поставленных задач достигнуты следующие технические результаты (по двум вариантам) уменьшен вес сооружения по сравнению с весом башни-прототипа при одинаковой высоте сооружений уменьшение объема строительных работ по сравнению с объемом работ при установке башни-прототипа такой же высоты уменьшение площади монтажа по сравнению с площадью установки мачты-прототипа такой же высоты возможность использования свободного пространства внутри стальной рамы для установки дополнительного оборудования связи (вариант 1). На прилагаемых чертежах представлены фиг. 1, 2, 3 - вариант 1,фиг. 4, 5, 6 - вариант 2, где фиг. 1, 4 - общий вид опоры антенной фиг. 2, 5 - рама фиг. 3, 6 - рама, вид сверху. Заявляемая полезная модель состоит из нескольких конструктивно законченных элементов (секций). Опора антенная представляет собой стальную раму 1, на которую устанавливается мачта, состоящая из секций 2. Рама устанавливается на фундаменты, как и башня. Оттяжки мачты 3 крепятся непосредственно за эту же раму. Установка мачты на раму и крепление оттяжек за ту же раму позволяют взаимно компенсировать возникающую нагрузку от опоры мачты, действующую вертикально вниз и результирующую от оттяжек, направленную вверх. Размер рамы в плане сооружения выбирается таким образом, чтобы нести возникающие нагрузки и минимизировать выдергивающие усилия на фундаменты, последнее уменьшает объем строительных работ. Верхние пояса 4 рамы 1 являются образующими ребрами правильной четырехугольной пирамиды с квадратным основанием. Нижние пояса 5 рамы 1 являются диагоналями квадрата в основании этой пирамиды. Опирается рама на фундамент в углах квадратного основания. Для повышения устойчивости верхнего пояса рамы между верхними и нижними поясами может быть выполнено решетчатое заполнение 6. Мачта опирается на раму по первому пункту формулы в вершине пирамиды в местах пересечения верхних поясов между собой, по второму пункту формулы - в основании пирамиды в местах пересечения нижних поясов между собой. Технические характеристики заявляемой полезной модели номинальная длина секций - от 2 до 6 м диапазон высот заявляемой модели - от 25 до 40 м количество ярусов оттяжек - от 1 до 4 основание рамы - квадрат со стороной от 6 до 12 м сечение секции ствола - от 0,3 до 0,8 м. Заявляемая полезная модель может быть изготовлена на любом предприятии, имеющем промышленное оборудование, с оптимальными затратами производства и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
