Портальная опора линии электропередачи

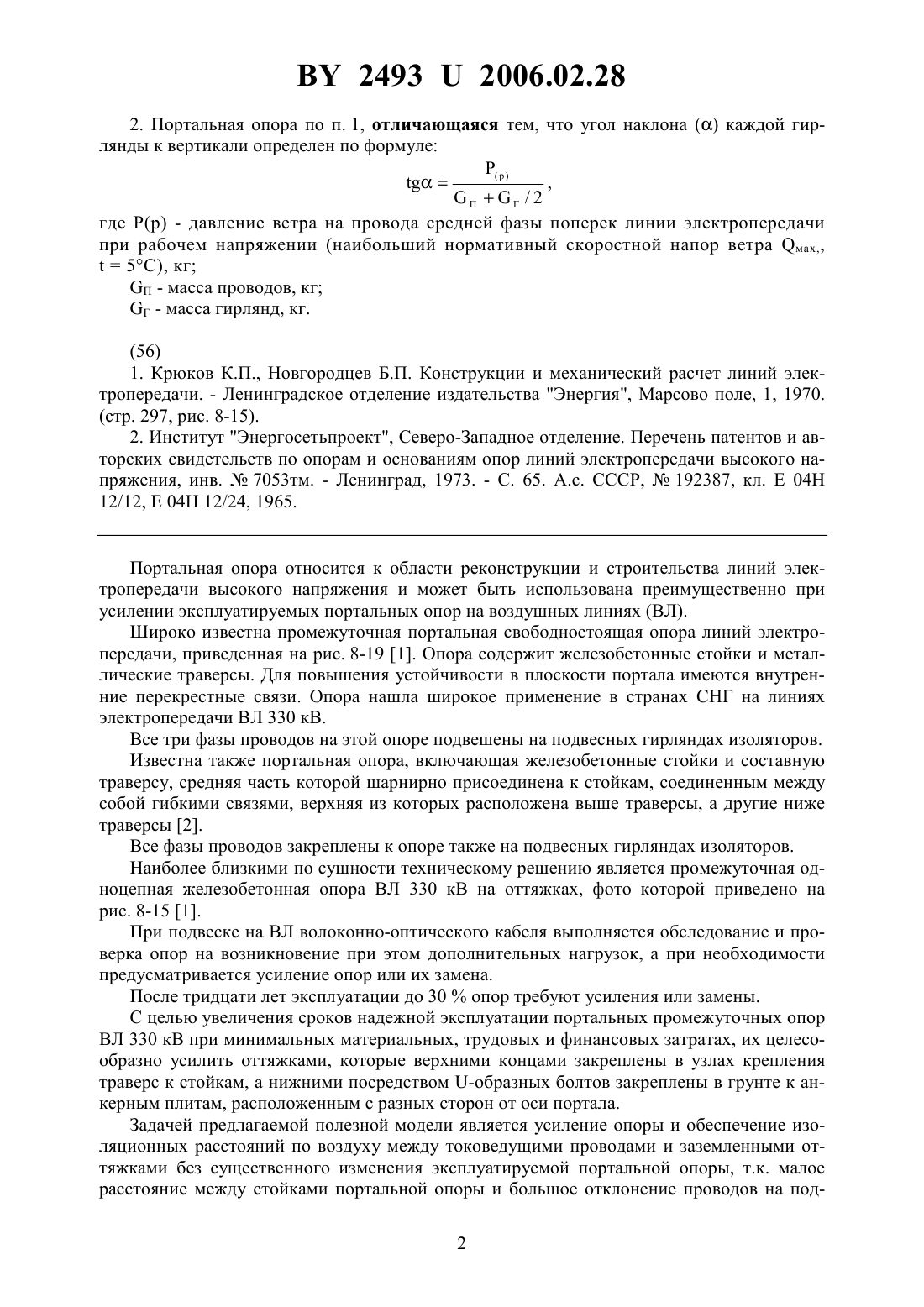

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОРТАЛЬНАЯ ОПОРА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ(71) Заявитель Научно-исследовательское и проектно-изыскательское республиканское унитарное предприятие Белэнергосетьпроект(72) Авторы Янович Сергей Романович Шашко Сергей Данилович Мержва Олег Поликарпович Кунцевич Андрей Николаевич Трухан Юрий Иванович(73) Патентообладатель Научно-исследовательское и проектно-изыскательское республиканское унитарное предприятие Белэнергосетьпроект(57) 1. Портальная опора линии электропередачи, содержащая стойки опоры, траверсы,тросостойки, стяжку, оттяжки, верхними концами прикрепленные в узлах крепления тросостоек к стойкам, а нижние концы закреплены в грунте к анкерным плитам, отличающаяся тем, что подвеска проводов средней фазы дополнительно усилена двумя подвесными гирляндами изоляторов, верхние концы которых закреплены в узлах крепления тросостоек к стойкам или по концам средней траверсы, а нижние концы объединены между собой коромыслом, к которому прикреплены провода средней фазы портальной опоры. 24932006.02.28 2. Портальная опора по п. 1, отличающаяся тем, что угол наклонакаждой гирлянды к вертикали определен по формуле,ПГ / 2 где Р - давление ветра на провода средней фазы поперек линии электропередачи при рабочем напряжении (наибольший нормативный скоростной напор ветра мах 5), кг П - масса проводов, кг Г - масса гирлянд, кг.(56) 1. Крюков К.П., Новгородцев Б.П. Конструкции и механический расчет линий электропередачи. - Ленинградское отделение издательства Энергия, Марсово поле, 1, 1970.(стр. 297, рис. 8-15). 2. Институт Энергосетьпроект, Северо-Западное отделение. Перечень патентов и авторских свидетельств по опорам и основаниям опор линий электропередачи высокого напряжения, инв.7053 тм. - Ленинград, 1973. - С. 65. А.с. СССР,192387, кл. Е 04 Н 12/12, Е 04 Н 12/24, 1965. Портальная опора относится к области реконструкции и строительства линий электропередачи высокого напряжения и может быть использована преимущественно при усилении эксплуатируемых портальных опор на воздушных линиях (ВЛ). Широко известна промежуточная портальная свободностоящая опора линий электропередачи, приведенная на рис. 8-19 1. Опора содержит железобетонные стойки и металлические траверсы. Для повышения устойчивости в плоскости портала имеются внутренние перекрестные связи. Опора нашла широкое применение в странах СНГ на линиях электропередачи ВЛ 330 кВ. Все три фазы проводов на этой опоре подвешены на подвесных гирляндах изоляторов. Известна также портальная опора, включающая железобетонные стойки и составную траверсу, средняя часть которой шарнирно присоединена к стойкам, соединенным между собой гибкими связями, верхняя из которых расположена выше траверсы, а другие ниже траверсы 2. Все фазы проводов закреплены к опоре также на подвесных гирляндах изоляторов. Наиболее близкими по сущности техническому решению является промежуточная одноцепная железобетонная опора ВЛ 330 кВ на оттяжках, фото которой приведено на рис. 8-15 1. При подвеске на ВЛ волоконно-оптического кабеля выполняется обследование и проверка опор на возникновение при этом дополнительных нагрузок, а при необходимости предусматривается усиление опор или их замена. После тридцати лет эксплуатации до 30 опор требуют усиления или замены. С целью увеличения сроков надежной эксплуатации портальных промежуточных опор ВЛ 330 кВ при минимальных материальных, трудовых и финансовых затратах, их целесообразно усилить оттяжками, которые верхними концами закреплены в узлах крепления траверс к стойкам, а нижними посредством -образных болтов закреплены в грунте к анкерным плитам, расположенным с разных сторон от оси портала. Задачей предлагаемой полезной модели является усиление опоры и обеспечение изоляционных расстояний по воздуху между токоведущими проводами и заземленными оттяжками без существенного изменения эксплуатируемой портальной опоры, т.к. малое расстояние между стойками портальной опоры и большое отклонение проводов на под 2 24932006.02.28 весных гирляндах под действием ветрового давления на пролет проводов не позволяет обеспечить изоляционные расстояния по воздуху между токоведущими и заземленными элементами опоры. Задача обеспечения требуемых нормами расстояний по воздуху между токоведущими и заземленными элементами опоры решается посредством выполнения усиления подвески проводов средней фазы двумя дополнительными подвесными гирляндами изоляторов,верхние концы которых закреплены на противоположных концах траверсы или в узлах тросостойка-стойка, а нижние концы объединены между собой посредством специального элемента, например, коромысла, к которому подвешены провода средней фазы портальной опоры. Вариантно, верхние концы подвесных гирлянд устройства могут быть закреплены в узлах крепления траверсы к опоре. Для уменьшения влияния короны на нижнем конце каждой гирлянды закреплено защитное кольцо. Такое усиление портальных промежуточных опор оттяжками при одновременном усилении подвески проводов средней фазы двумя дополнительными подвесными гирляндами на предложенной конструкции позволит продлить сроки надежной эксплуатации линий электропередачи без существенных изменений конструкции опор или их замены на новые при реконструкции. Задача решается за счет того, что подвеска проводов средней фазы на эксплуатируемых портальных промежуточных опорах, содержащих стойки, траверсы, тросостойки, наверху которых подвешена оптическая линия связи (ВОЛС) с применением оптического кабеля, встроенного в молниезащитный трос (ОКГТ), оттяжки верхними концами закрепляются к верху стоек, а нижние закреплены в грунте к анкерным плитам, устанавливаемым с разных сторон от оси портальной опоры, отличающаяся тем, что подвеска проводов средней фазы на портальной промежуточной опоре усилена двумя подвесными гирляндами изоляторов, которые верхними концами прикреплены в узлах 9 стойка-траверса или к траверсе на небольшом расстоянии от стойки, а нижние объединены между собой посредством коромысел, к которым подвешена средняя фаза проводов линии электропередачи высокого напряжения. Эксплуатируемая портальная опора линии электропередачи (фиг. 1) высокого напряжения, включает стойки 1, траверсы 2 для подвески гирлянд изоляторов 8, оттяжки 6, закрепленные верхними концами в узлах крепления траверс 2 к стойкам 1, а нижними концами закрепленные в грунте к анкерным плитам 7, которые расположены с разных сторон от оси портальной опоры, отличающиеся тем, что с целью обеспечения требуемых нормами изоляционных расстояний по воздуху между токоведущими проводами и заземленными элементами (оттяжками) опоры подвеска проводов средней фазы усилена на портальной промежуточной опоре двумя дополнительными подвесными гирляндами изоляторов 5, закрепленных верхними концами в узлах крепления траверс 2 к стойкам 1, а нижними концами соединена коромыслами 10, к которым подвешены провода 11 средней фазы портальной опоры линии электропередачи. Портальные опоры находятся в эксплуатации на линиях электропередачи в Республике Беларусь, на Украине, России и других странах СНГ. В разные сроки отдельные опоры на разных линиях электропередачи требуют их усиления или замены. Замена опор весьма трудоемка, материалоемка и требует значительных финансовых затрат. Предлагается полезная модель для усиления эксплуатируемых портальных опор, которая может быть использована и при строительстве новых ВЛ. Портальная опора высоковольтной линии электропередачи содержит железобетонные центрифугированные стойки 1, которые соединены с металлическими траверсами в узлах 9. На стойках 1 установлены тросостойки 3 для подвески молниезащитного троса. Тросостойки 3 в уровне крепления к ним тяг 5 траверс 2 объединены между собой стяжками 4. Эксплуатируемые портальные опоры с накоплением дефектов стоек требуют замены или реконструкции, вместо этого с минимальными затратами опора усиливается оттяжка 3 24932006.02.28 ми 6, верхние концы оттяжек 6 закреплены в узлах 9 тросостойка-стойка, а нижние концы по обе стороны от оси портальной опоры закреплены к анкерным плитам 7 в грунте. Установка оттяжек 6 по предлагаемой схеме и подвеске проводов средней фазы только на подвесной гирлянде 8 недопустима на эксплуатируемых опорах, т.к. конструкцией не предусмотрена установка таких оттяжек. Цель полезной модели - усиление конструкции находящихся в эксплуатации портальных промежуточных железобетонных опор, продление сроков их надежной эксплуатации без существенных изменений конструкции или замены этих опор. Для усиления опор использованы оттяжки 6, расположенные с разных сторон от оси портала и закрепленные верхними концами в узлах 9 тросостойка-стойка, а нижними концами присоединенные к анкерным плитам, расположенным в грунте. Препятствием для такого расположения оттяжек является подвеска проводов средней фазы на подвесной гирлянде. Ветровые нагрузки отклоняют провода, при этом оттяжки будут на расстоянии, не обеспечивающем требуемые изоляционные расстояния между токоведущими проводами и заземленными усиливающими оттяжками опоры. Для обеспечения возможности установки оттяжек необходимо обеспечить требуемые нормами изоляционные расстояния по воздуху между токоведущими проводами и заземленными усиляющими оттяжками портальной опоры. Эта задача решается посредством специальной дополнительной подвески, включающей две гирлянды изоляторов 5, которые верхними концами закреплены в узлах тросостойка-стойка, а нижние концы объединены, например, коромыслами 10, к которым через зажим подвешены провода 11 средней фазы линии электропередачи высокого напряжения. Кроме того, для снижения воздействия короны на конце каждой гирлянды закреплено защитное кольцо 12. При этом, уголнаклона каждой дополнительной гирлянды 11 к вертикали может быть определен по формуле,ПГ / 2 где- давление ветра на провода средней фазы поперек линии электропередачи при рабочем напряжении (наибольший нормативный скоростной напор ветра м,5), кг П - масса провода, кг Г - масса гирлянд, кг. Изоляционное расстояние по воздуху между токоведущими и заземленными элементами опоры должно быть не менее 2,6 м (для линий электропередачи напряжением 330 кВ). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
