Комбинированная машина для выгрузки и разбрасывания навоза

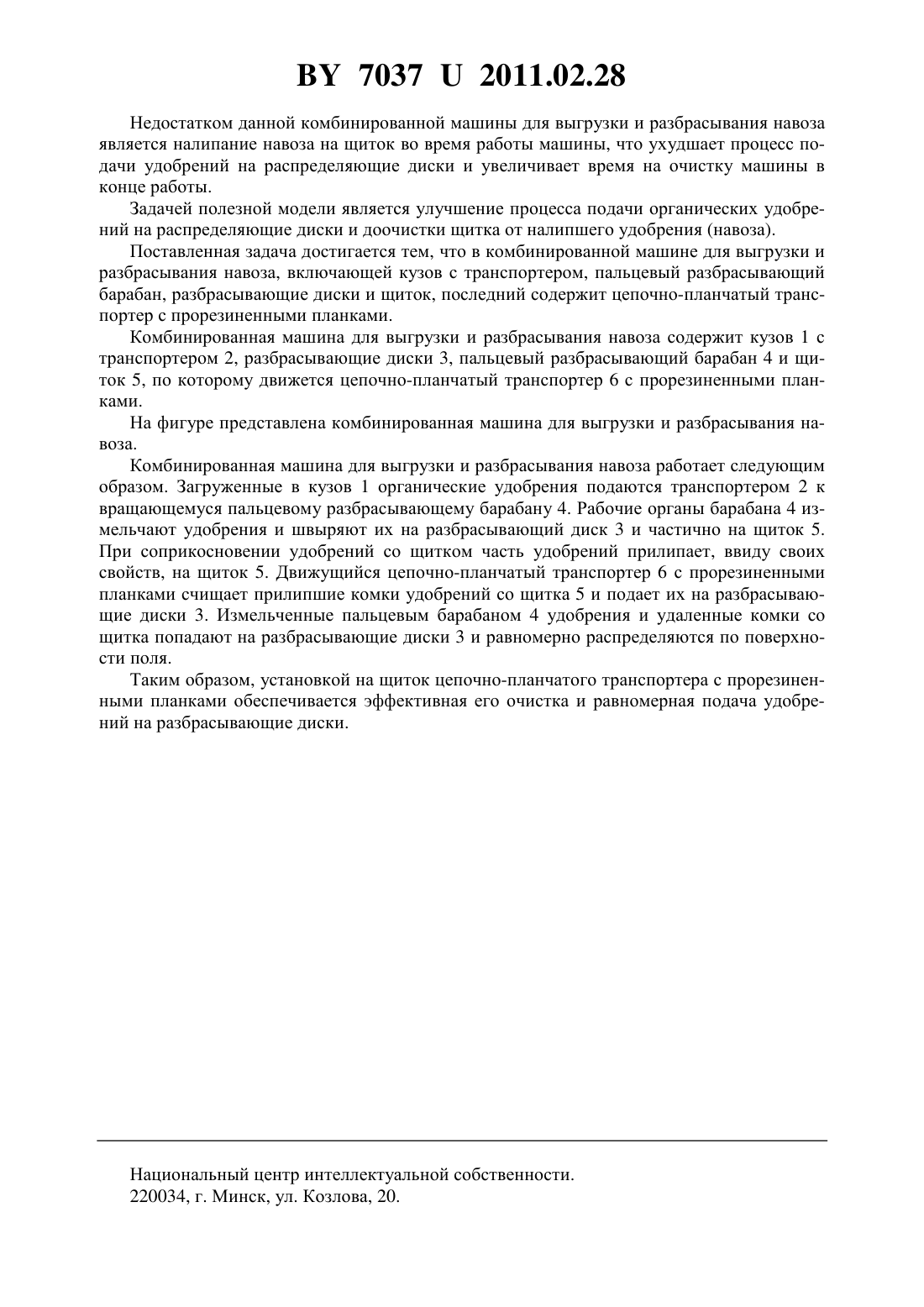

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННАЯ МАШИНА ДЛЯ ВЫГРУЗКИ И РАЗБРАСЫВАНИЯ НАВОЗА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Крук Игорь Степанович Свистун Андрей Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированная машина для выгрузки и разбрасывания навоза, включающая кузов с транспортером, пальцевый разбрасывающий барабан, разбрасывающие диски и щиток,отличающаяся тем, что щиток содержит цепочно-планчатый транспортер с прорезиненными планками. Полезная модель относится к сельскохозяйственному машиностроению, в частности к разбрасывателям твердых органических удобрений. Наиболее близкой по технической сущности и достигаемому результату является комбинированная машина для выгрузки и разбрасывания навоза 1, состоящая из кузова с транспортером, пальцевых разбрасывающих барабанов, разбрасывающих дисков и щитка. 70372011.02.28 Недостатком данной комбинированной машины для выгрузки и разбрасывания навоза является налипание навоза на щиток во время работы машины, что ухудшает процесс подачи удобрений на распределяющие диски и увеличивает время на очистку машины в конце работы. Задачей полезной модели является улучшение процесса подачи органических удобрений на распределяющие диски и доочистки щитка от налипшего удобрения (навоза). Поставленная задача достигается тем, что в комбинированной машине для выгрузки и разбрасывания навоза, включающей кузов с транспортером, пальцевый разбрасывающий барабан, разбрасывающие диски и щиток, последний содержит цепочно-планчатый транспортер с прорезиненными планками. Комбинированная машина для выгрузки и разбрасывания навоза содержит кузов 1 с транспортером 2, разбрасывающие диски 3, пальцевый разбрасывающий барабан 4 и щиток 5, по которому движется цепочно-планчатый транспортер 6 с прорезиненными планками. На фигуре представлена комбинированная машина для выгрузки и разбрасывания навоза. Комбинированная машина для выгрузки и разбрасывания навоза работает следующим образом. Загруженные в кузов 1 органические удобрения подаются транспортером 2 к вращающемуся пальцевому разбрасывающему барабану 4. Рабочие органы барабана 4 измельчают удобрения и швыряют их на разбрасывающий диск 3 и частично на щиток 5. При соприкосновении удобрений со щитком часть удобрений прилипает, ввиду своих свойств, на щиток 5. Движущийся цепочно-планчатый транспортер 6 с прорезиненными планками счищает прилипшие комки удобрений со щитка 5 и подает их на разбрасывающие диски 3. Измельченные пальцевым барабаном 4 удобрения и удаленные комки со щитка попадают на разбрасывающие диски 3 и равномерно распределяются по поверхности поля. Таким образом, установкой на щиток цепочно-планчатого транспортера с прорезиненными планками обеспечивается эффективная его очистка и равномерная подача удобрений на разбрасывающие диски. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
