Установка для отопления индивидуальной теплицы

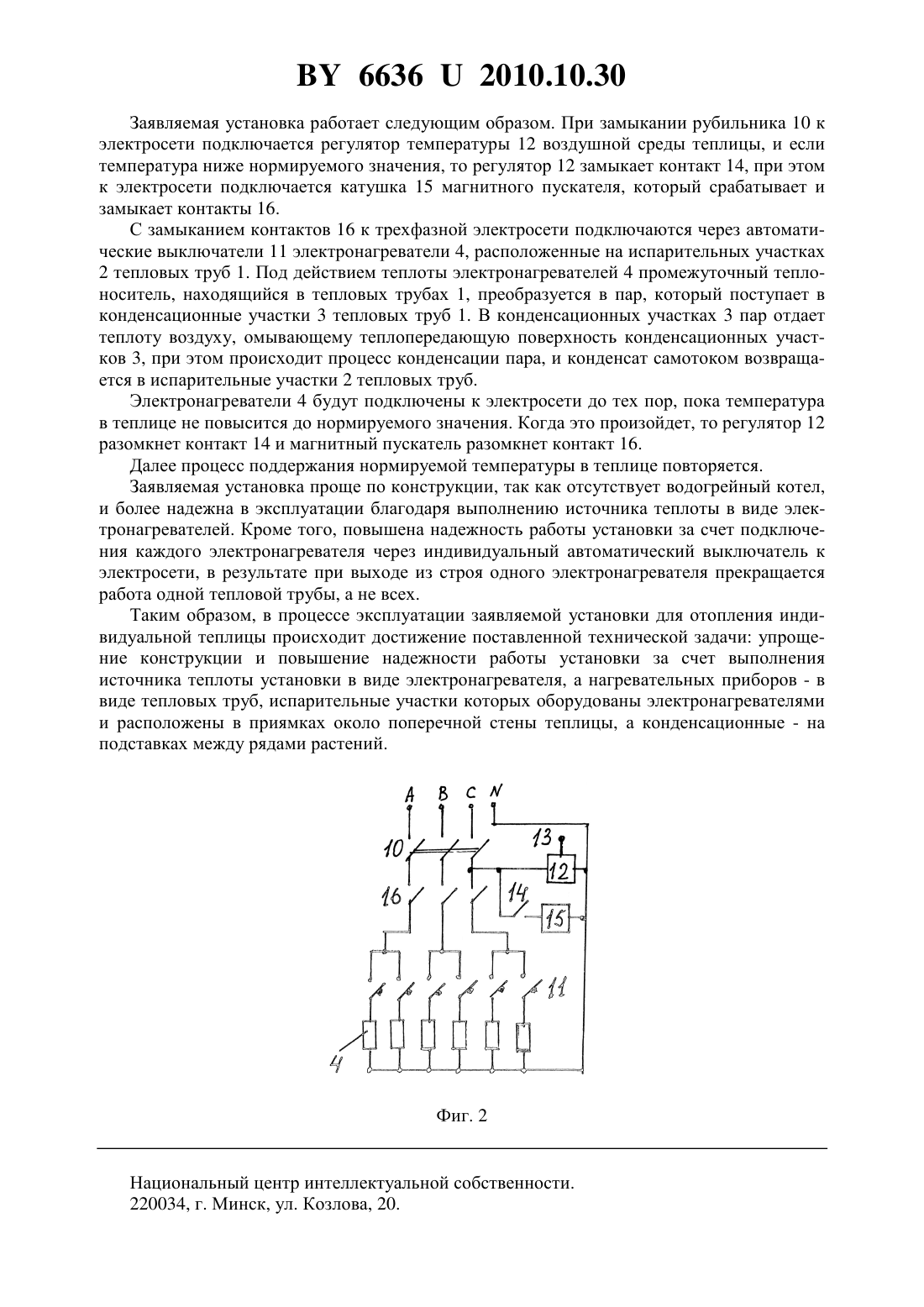

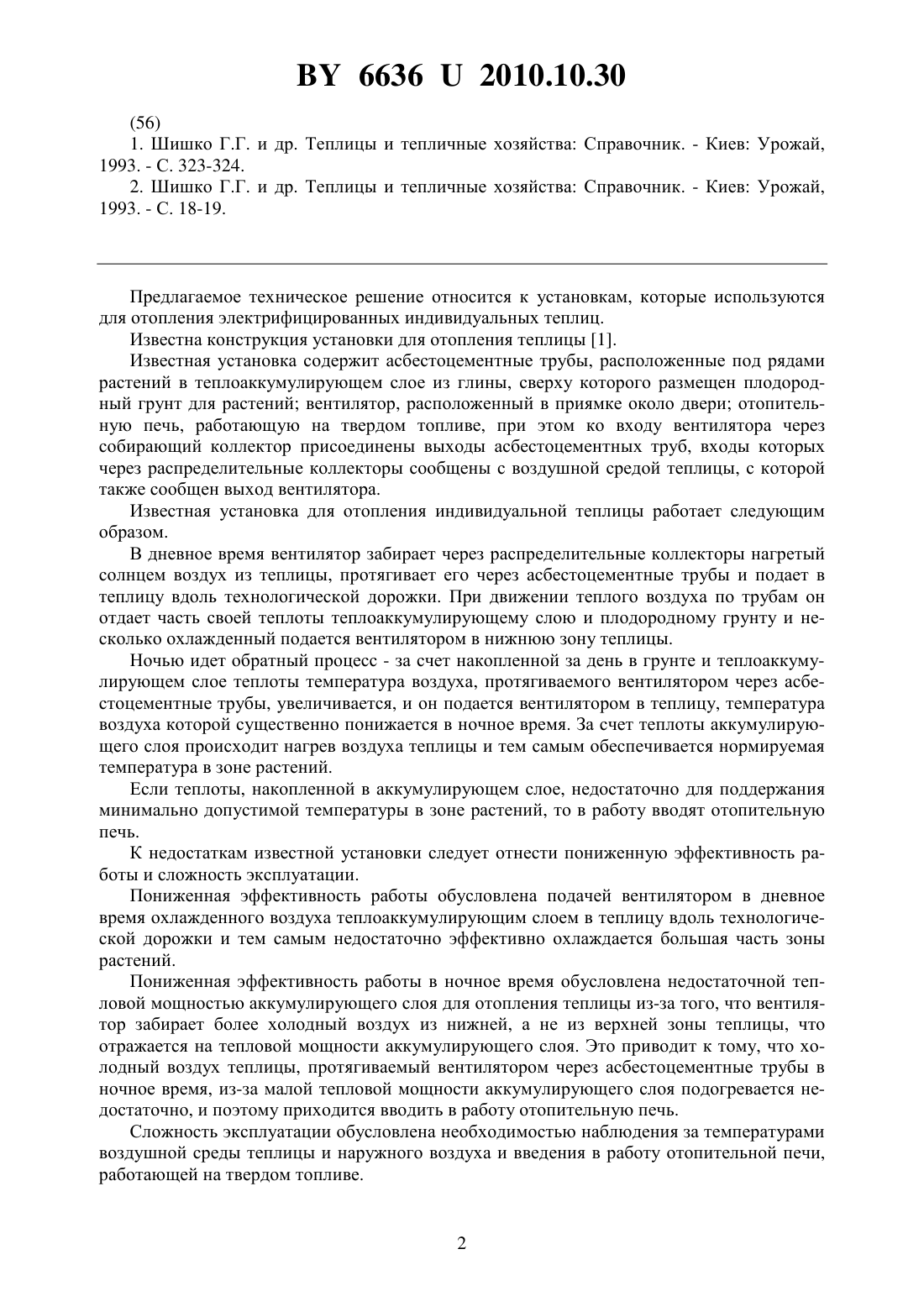

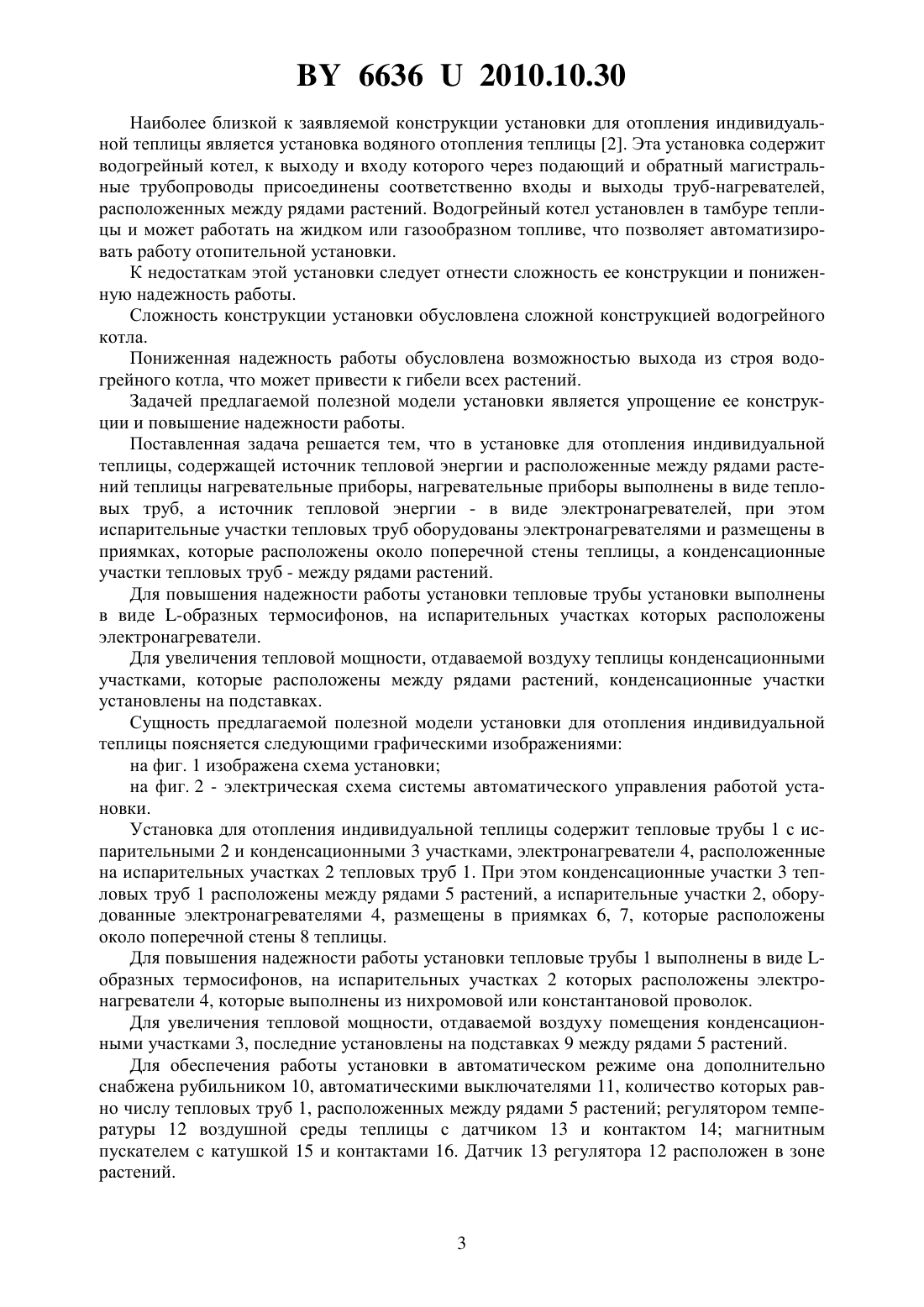

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ОТОПЛЕНИЯ ИНДИВИДУАЛЬНОЙ ТЕПЛИЦЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Коротинский Виктор Андреевич Гаркуша Карина Эдуардовна Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Установка для отопления индивидуальной теплицы, содержащая источник тепловой энергии и расположенные между рядами растений теплицы нагревательные приборы, отличающаяся тем, что нагревательные приборы выполнены в виде тепловых труб, а источник тепловой энергии - в виде электронагревателей, при этом испарительные участки тепловых труб оборудованы электронагревателями и размещены в приямках, которые расположены около поперечной стены теплицы, а конденсационные участки тепловых труб - между рядами растений. 2. Установка по п. 1, отличающаяся тем, что тепловые трубы выполнены в виде образных термосифонов, на испарительных участках которых расположены электронагреватели. 3. Установка по п. 1 или 2, отличающаяся тем, что расположенные между рядами растений конденсационные участки тепловых труб установлены на подставках. Предлагаемое техническое решение относится к установкам, которые используются для отопления электрифицированных индивидуальных теплиц. Известна конструкция установки для отопления теплицы 1. Известная установка содержит асбестоцементные трубы, расположенные под рядами растений в теплоаккумулирующем слое из глины, сверху которого размещен плодородный грунт для растений вентилятор, расположенный в приямке около двери отопительную печь, работающую на твердом топливе, при этом ко входу вентилятора через собирающий коллектор присоединены выходы асбестоцементных труб, входы которых через распределительные коллекторы сообщены с воздушной средой теплицы, с которой также сообщен выход вентилятора. Известная установка для отопления индивидуальной теплицы работает следующим образом. В дневное время вентилятор забирает через распределительные коллекторы нагретый солнцем воздух из теплицы, протягивает его через асбестоцементные трубы и подает в теплицу вдоль технологической дорожки. При движении теплого воздуха по трубам он отдает часть своей теплоты теплоаккумулирующему слою и плодородному грунту и несколько охлажденный подается вентилятором в нижнюю зону теплицы. Ночью идет обратный процесс - за счет накопленной за день в грунте и теплоаккумулирующем слое теплоты температура воздуха, протягиваемого вентилятором через асбестоцементные трубы, увеличивается, и он подается вентилятором в теплицу, температура воздуха которой существенно понижается в ночное время. За счет теплоты аккумулирующего слоя происходит нагрев воздуха теплицы и тем самым обеспечивается нормируемая температура в зоне растений. Если теплоты, накопленной в аккумулирующем слое, недостаточно для поддержания минимально допустимой температуры в зоне растений, то в работу вводят отопительную печь. К недостаткам известной установки следует отнести пониженную эффективность работы и сложность эксплуатации. Пониженная эффективность работы обусловлена подачей вентилятором в дневное время охлажденного воздуха теплоаккумулирующим слоем в теплицу вдоль технологической дорожки и тем самым недостаточно эффективно охлаждается большая часть зоны растений. Пониженная эффективность работы в ночное время обусловлена недостаточной тепловой мощностью аккумулирующего слоя для отопления теплицы из-за того, что вентилятор забирает более холодный воздух из нижней, а не из верхней зоны теплицы, что отражается на тепловой мощности аккумулирующего слоя. Это приводит к тому, что холодный воздух теплицы, протягиваемый вентилятором через асбестоцементные трубы в ночное время, из-за малой тепловой мощности аккумулирующего слоя подогревается недостаточно, и поэтому приходится вводить в работу отопительную печь. Сложность эксплуатации обусловлена необходимостью наблюдения за температурами воздушной среды теплицы и наружного воздуха и введения в работу отопительной печи,работающей на твердом топливе. 66362010.10.30 Наиболее близкой к заявляемой конструкции установки для отопления индивидуальной теплицы является установка водяного отопления теплицы 2. Эта установка содержит водогрейный котел, к выходу и входу которого через подающий и обратный магистральные трубопроводы присоединены соответственно входы и выходы труб-нагревателей,расположенных между рядами растений. Водогрейный котел установлен в тамбуре теплицы и может работать на жидком или газообразном топливе, что позволяет автоматизировать работу отопительной установки. К недостаткам этой установки следует отнести сложность ее конструкции и пониженную надежность работы. Сложность конструкции установки обусловлена сложной конструкцией водогрейного котла. Пониженная надежность работы обусловлена возможностью выхода из строя водогрейного котла, что может привести к гибели всех растений. Задачей предлагаемой полезной модели установки является упрощение ее конструкции и повышение надежности работы. Поставленная задача решается тем, что в установке для отопления индивидуальной теплицы, содержащей источник тепловой энергии и расположенные между рядами растений теплицы нагревательные приборы, нагревательные приборы выполнены в виде тепловых труб, а источник тепловой энергии - в виде электронагревателей, при этом испарительные участки тепловых труб оборудованы электронагревателями и размещены в приямках, которые расположены около поперечной стены теплицы, а конденсационные участки тепловых труб - между рядами растений. Для повышения надежности работы установки тепловые трубы установки выполнены в виде -образных термосифонов, на испарительных участках которых расположены электронагреватели. Для увеличения тепловой мощности, отдаваемой воздуху теплицы конденсационными участками, которые расположены между рядами растений, конденсационные участки установлены на подставках. Сущность предлагаемой полезной модели установки для отопления индивидуальной теплицы поясняется следующими графическими изображениями на фиг. 1 изображена схема установки на фиг. 2 - электрическая схема системы автоматического управления работой установки. Установка для отопления индивидуальной теплицы содержит тепловые трубы 1 с испарительными 2 и конденсационными 3 участками, электронагреватели 4, расположенные на испарительных участках 2 тепловых труб 1. При этом конденсационные участки 3 тепловых труб 1 расположены между рядами 5 растений, а испарительные участки 2, оборудованные электронагревателями 4, размещены в приямках 6, 7, которые расположены около поперечной стены 8 теплицы. Для повышения надежности работы установки тепловые трубы 1 выполнены в виде образных термосифонов, на испарительных участках 2 которых расположены электронагреватели 4, которые выполнены из нихромовой или константановой проволок. Для увеличения тепловой мощности, отдаваемой воздуху помещения конденсационными участками 3, последние установлены на подставках 9 между рядами 5 растений. Для обеспечения работы установки в автоматическом режиме она дополнительно снабжена рубильником 10, автоматическими выключателями 11, количество которых равно числу тепловых труб 1, расположенных между рядами 5 растений регулятором температуры 12 воздушной среды теплицы с датчиком 13 и контактом 14 магнитным пускателем с катушкой 15 и контактами 16. Датчик 13 регулятора 12 расположен в зоне растений. 66362010.10.30 Заявляемая установка работает следующим образом. При замыкании рубильника 10 к электросети подключается регулятор температуры 12 воздушной среды теплицы, и если температура ниже нормируемого значения, то регулятор 12 замыкает контакт 14, при этом к электросети подключается катушка 15 магнитного пускателя, который срабатывает и замыкает контакты 16. С замыканием контактов 16 к трехфазной электросети подключаются через автоматические выключатели 11 электронагреватели 4, расположенные на испарительных участках 2 тепловых труб 1. Под действием теплоты электронагревателей 4 промежуточный теплоноситель, находящийся в тепловых трубах 1, преобразуется в пар, который поступает в конденсационные участки 3 тепловых труб 1. В конденсационных участках 3 пар отдает теплоту воздуху, омывающему теплопередающую поверхность конденсационных участков 3, при этом происходит процесс конденсации пара, и конденсат самотоком возвращается в испарительные участки 2 тепловых труб. Электронагреватели 4 будут подключены к электросети до тех пор, пока температура в теплице не повысится до нормируемого значения. Когда это произойдет, то регулятор 12 разомкнет контакт 14 и магнитный пускатель разомкнет контакт 16. Далее процесс поддержания нормируемой температуры в теплице повторяется. Заявляемая установка проще по конструкции, так как отсутствует водогрейный котел,и более надежна в эксплуатации благодаря выполнению источника теплоты в виде электронагревателей. Кроме того, повышена надежность работы установки за счет подключения каждого электронагревателя через индивидуальный автоматический выключатель к электросети, в результате при выходе из строя одного электронагревателя прекращается работа одной тепловой трубы, а не всех. Таким образом, в процессе эксплуатации заявляемой установки для отопления индивидуальной теплицы происходит достижение поставленной технической задачи упрощение конструкции и повышение надежности работы установки за счет выполнения источника теплоты установки в виде электронагревателя, а нагревательных приборов - в виде тепловых труб, испарительные участки которых оборудованы электронагревателями и расположены в приямках около поперечной стены теплицы, а конденсационные - на подставках между рядами растений. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
