Предохранительное устройство карданного вала

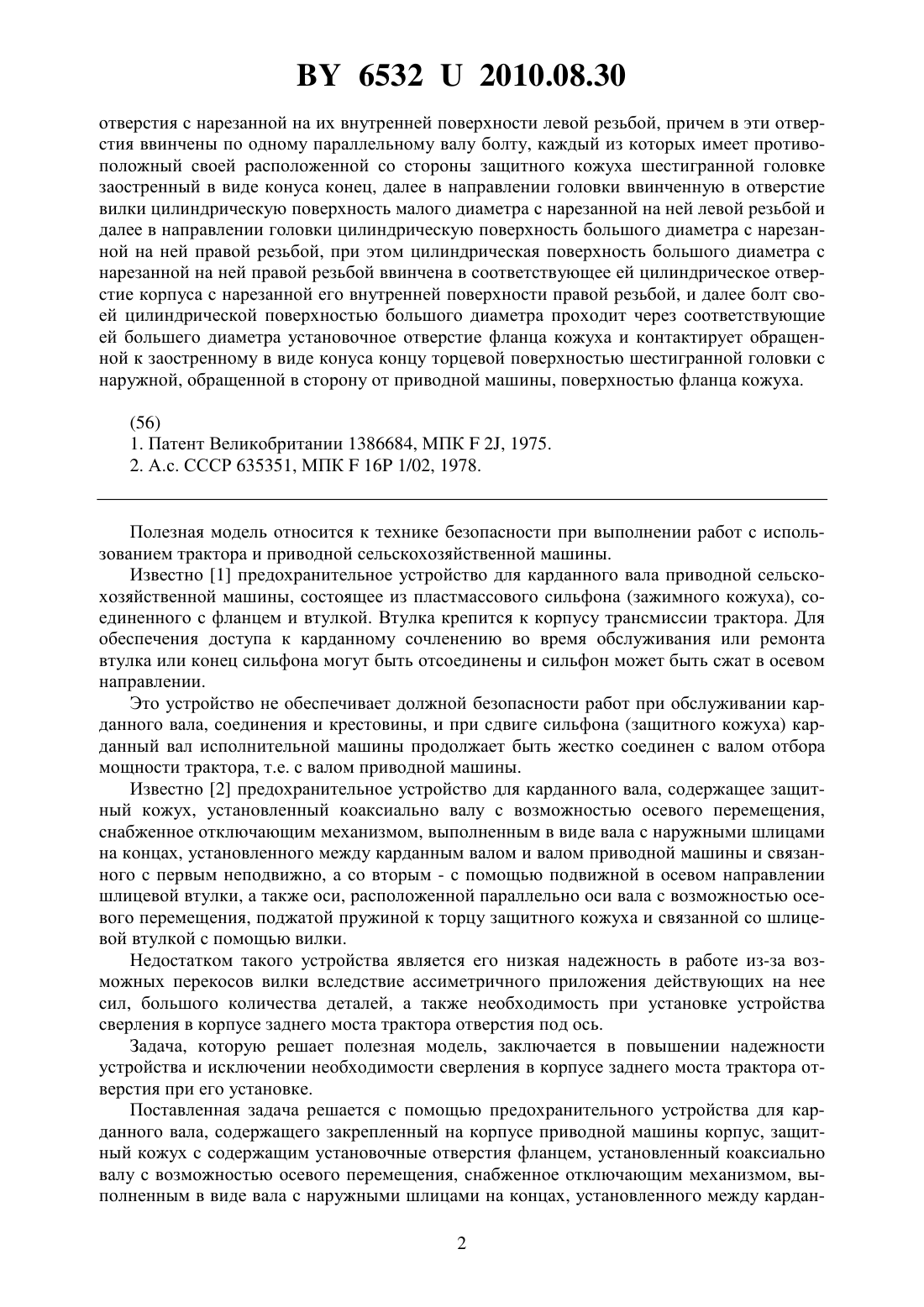

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО КАРДАННОГО ВАЛА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Валерий Александрович Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Предохранительное устройство для карданного вала, содержащее закрепленный на корпусе приводной машины корпус, защитный кожух с содержащим установочные отверстия фланцем, установленный коаксиально валу с возможностью осевого перемещения, снабженное отключающим механизмом, выполненным в виде вала с наружными шлицами на концах, установленного между карданным валом и валом приводной машины и связанного с первым неподвижно, а со вторым - с помощью подвижной в осевом направлении шлицевой втулки, в пазу которой установлена вилка, отличающееся тем, что вилка выполнена симметричной оси втулки и содержит два диаметрально противоположных цилиндрических 65322010.08.30 отверстия с нарезанной на их внутренней поверхности левой резьбой, причем в эти отверстия ввинчены по одному параллельному валу болту, каждый из которых имеет противоположный своей расположенной со стороны защитного кожуха шестигранной головке заостренный в виде конуса конец, далее в направлении головки ввинченную в отверстие вилки цилиндрическую поверхность малого диаметра с нарезанной на ней левой резьбой и далее в направлении головки цилиндрическую поверхность большого диаметра с нарезанной на ней правой резьбой, при этом цилиндрическая поверхность большого диаметра с нарезанной на ней правой резьбой ввинчена в соответствующее ей цилиндрическое отверстие корпуса с нарезанной его внутренней поверхности правой резьбой, и далее болт своей цилиндрической поверхностью большого диаметра проходит через соответствующие ей большего диаметра установочное отверстие фланца кожуха и контактирует обращенной к заостренному в виде конуса концу торцевой поверхностью шестигранной головки с наружной, обращенной в сторону от приводной машины, поверхностью фланца кожуха.(56) 1. Патент Великобритании 1386684, МПК 2, 1975. 2. А.с. СССР 635351, МПК 16 1/02, 1978. Полезная модель относится к технике безопасности при выполнении работ с использованием трактора и приводной сельскохозяйственной машины. Известно 1 предохранительное устройство для карданного вала приводной сельскохозяйственной машины, состоящее из пластмассового сильфона (зажимного кожуха), соединенного с фланцем и втулкой. Втулка крепится к корпусу трансмиссии трактора. Для обеспечения доступа к карданному сочленению во время обслуживания или ремонта втулка или конец сильфона могут быть отсоединены и сильфон может быть сжат в осевом направлении. Это устройство не обеспечивает должной безопасности работ при обслуживании карданного вала, соединения и крестовины, и при сдвиге сильфона (защитного кожуха) карданный вал исполнительной машины продолжает быть жестко соединен с валом отбора мощности трактора, т.е. с валом приводной машины. Известно 2 предохранительное устройство для карданного вала, содержащее защитный кожух, установленный коаксиально валу с возможностью осевого перемещения,снабженное отключающим механизмом, выполненным в виде вала с наружными шлицами на концах, установленного между карданным валом и валом приводной машины и связанного с первым неподвижно, а со вторым - с помощью подвижной в осевом направлении шлицевой втулки, а также оси, расположенной параллельно оси вала с возможностью осевого перемещения, поджатой пружиной к торцу защитного кожуха и связанной со шлицевой втулкой с помощью вилки. Недостатком такого устройства является его низкая надежность в работе из-за возможных перекосов вилки вследствие ассиметричного приложения действующих на нее сил, большого количества деталей, а также необходимость при установке устройства сверления в корпусе заднего моста трактора отверстия под ось. Задача, которую решает полезная модель, заключается в повышении надежности устройства и исключении необходимости сверления в корпусе заднего моста трактора отверстия при его установке. Поставленная задача решается с помощью предохранительного устройства для карданного вала, содержащего закрепленный на корпусе приводной машины корпус, защитный кожух с содержащим установочные отверстия фланцем, установленный коаксиально валу с возможностью осевого перемещения, снабженное отключающим механизмом, выполненным в виде вала с наружными шлицами на концах, установленного между кардан 2 65322010.08.30 ным валом и валом приводной машины и связанного с первым неподвижно, а со вторым с помощью подвижной в осевом направлении шлицевой втулки, в пазу которой установлена вилка, где вилка выполнена симметричной оси втулки и содержит два диаметрально противоположных цилиндрических отверстия с нарезанной на их внутренней поверхности левой резьбой, причем в эти отверстия ввинчены по одному параллельному валу болту,каждый из которых имеет противоположный своей расположенной со стороны защитного кожуха шестигранной головке заостренный в виде конуса конец, далее в направлении головки ввинченную в отверстие вилки цилиндрическую поверхность малого диаметра с нарезанной на ней левой резьбой и далее в направлении головки цилиндрическую поверхность большого диаметра с нарезанной на ней правой резьбой, при этом цилиндрическая поверхность большого диаметра с нарезанной на ней правой резьбой ввинчена в соответствующее ей цилиндрическое отверстие корпуса с нарезанной его внутренней поверхности правой резьбой, и далее болт своей цилиндрической поверхностью большого диаметра проходит через соответствующие ей большего диаметра установочное отверстие фланца кожуха и контактирует обращенной к заостренному в виде конуса концу торцевой поверхностью шестигранной головки с наружной, обращенной в сторону от приводной машины, поверхностью фланца кожуха. На фигуре представлено предохранительное устройство для карданного вала, продольный разрез. Устройство состоит из корпуса 1, закрепленного на корпусе приводной машины заднего моста трактора, шлицевой втулки 2, установленной на одном из шлицевых концов вала 3 устройства, вилки 4 для перемещения шлицевой втулки 2. Вал 3 устройства внутренним концом входит в подшипник 5, установленный в выточке шлицевого вала исполнительной машины, а наружным концом жестко соединен с карданным валом исполнительной сельскохозяйственной машины. Вилка 4 выполнена симметричной оси шлицевой втулки 2 и содержит два диаметрально противоположных цилиндрических отверстия с нарезанной на их поверхности левой резьбой, причем в эти отверстия ввинчены по одному параллельному валам 3 и 6 болту 7, каждый из которых имеет противоположный своей шестигранной головке, расположенной со стороны установленного коаксиально валу 3 с возможностью осевого перемещения защитного кожуха 8, заостренный в виде конуса конец, далее в направлении головки ввинченную в отверстие вилки цилиндрическую поверхность малого диаметра с нарезанной на ней левой резьбой и далее в направлении головки цилиндрическую поверхность большого диаметра с нарезанной на ней правой резьбой, при этом цилиндрическая поверхность большого диаметра с нарезанной на ней правой резьбой ввинчена в соответствующее ей цилиндрическое отверстие корпуса с нарезанной его поверхности правой резьбой, и далее в направлении головки болт 7 своей цилиндрической поверхностью большого диаметра проходит через соответствующие ей большего диаметра установочное отверстие фланца кожуха 8 и контактирует обращенной к своему заостренному в виде конуса концу торцевой поверхностью шестигранной головки с наружной, обращенной в сторону от приводной машины, поверхностью фланца защитного кожуха 8, причем между поверхностью фланца защитного кожуха 8 и торцевой поверхностью шестигранной головки болта 7 может быть установлена пружинная шайба 9. Устройство работает следующим образом. При снятии защитного кожуха 8 карданного вала одновременно (или поочередным поворотом головок болта в пределах существующих зазоров на один оборот) против часовой стрелки болты 7 выворачиваются из больших отверстий в корпусе 1 с правой резьбой. При этом вилка 4 смещается вправо в сторону кожуха 8 как за счет перемещения вместе с болтами 7, так и за счет вращения в ее отверстиях участков болтов малого диаметра с левой резьбой. После вывинчивания болтов 7 из больших отверстий корпуса 1 вилка 4 вместе с втулкой 2 путем захвата головок болтов руками слесаря с помощью осевого усилия 3 65322010.08.30 перемещается в крайнее правое наиболее близкое к кожуху 8 положение, что приводит к разъединению валов 3 и 6. Затем болты 7 путем поворота по часовой стрелке полностью выворачиваются из отверстий вилки 4 и вынимаются из устройства, что позволяет снять защитный кожух 8 уже не вращающегося карданного вала. При установке защитного кожуха 8 болты 7 вставляются в отверстия его фланцев и далее через большие отверстия корпуса 1 своей малого диаметра частью с заостренными в виде конуса концами вставляются в малые отверстия вилки 4 и поворотом против часовой стрелки болты 7 ввинчиваются на одинаковую длину в отверстия вилки 4, затем путем осевого усилия на болты 7 вилка 4 с втулкой 2 смещается влево в сторону приводной машины до упора правой резьбы болтов в соответствующие отверстия корпуса 1 и далее путем поворота болтов 7 по часовой стрелке они ввинчиваются своим большим диаметром в большие отверстия корпуса 1 до полного закрепления защитного кожуха 8. При этом одновременно осуществляется соединение втулкой 2 валов исполнительной машины и вала 3 устройства, жестко соединенного с карданным валом исполнительной сельскохозяйственной машины. Использование данного предохранительного устройства обеспечивает повышение безопасности выполнения сельскохозяйственных работ, так как при снятии и отсутствии защитного кожуха прекращается передача вращательного движения, обеспечивая безопасность обслуживающего персонала. Устройство содержит обеспечивающее максимальную надежность минимальное количество деталей и исключает необходимость сверления в корпусе заднего моста трактора отверстия при его установке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
