Устройство для хранения и подачи бурового раствора

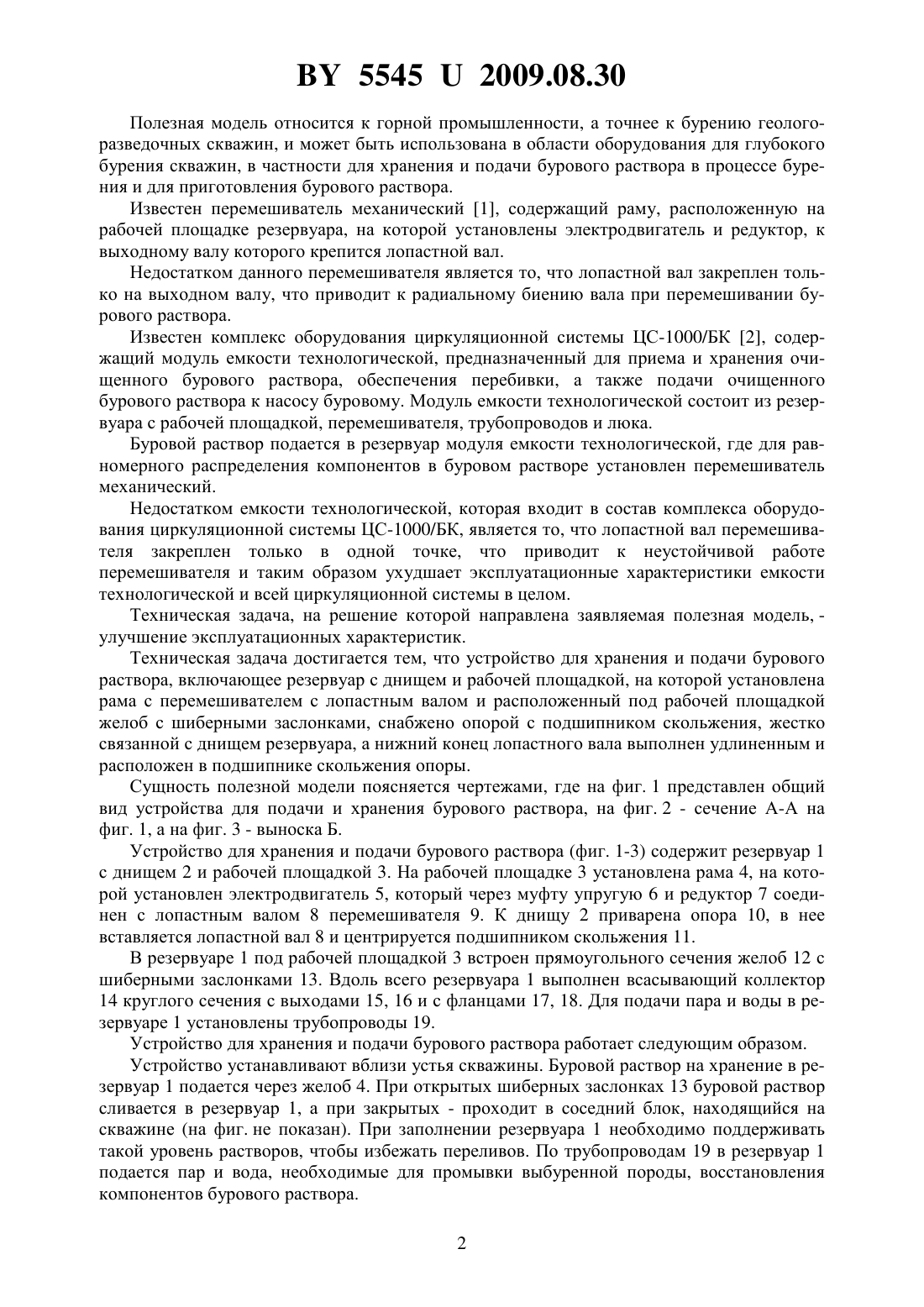

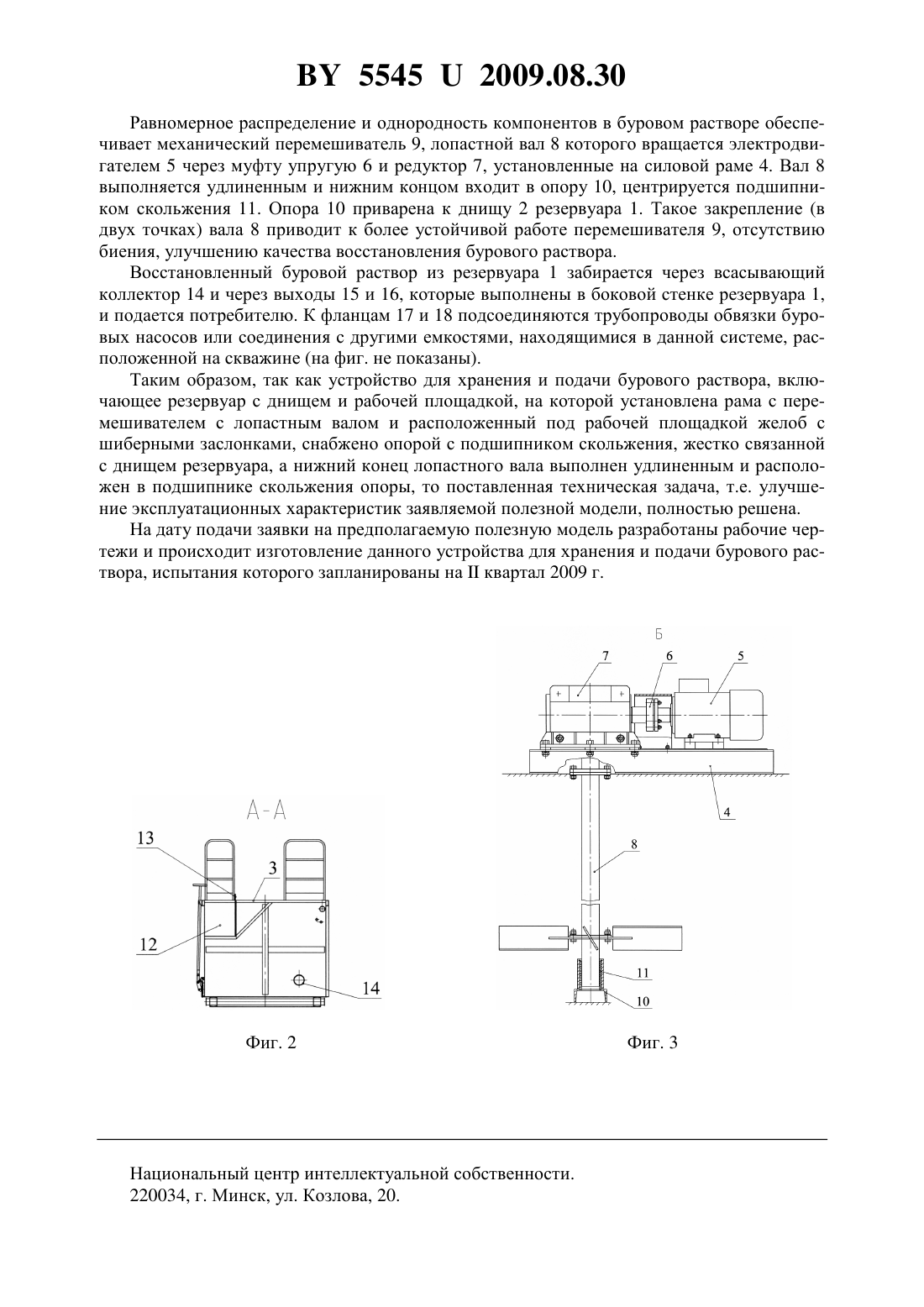

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И ПОДАЧИ БУРОВОГО РАСТВОРА(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Селезнева Татьяна Софроновна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Устройство для хранения и подачи бурового раствора, включающее резервуар с днищем и рабочей площадкой, на которой установлена рама с перемешивателем с лопастным валом и расположенный под рабочей площадкой желоб с шиберными заслонками, отличающееся тем, что оно снабжено опорой с подшипником скольжения, жестко связанной с днищем резервуара, а нижний конец лопастного вала выполнен удлиненным и расположен в подшипнике скольжения опоры.(56) 1. Головко В.Н. Оборудование для приготовления и очистки промывочных жидкостей.- 1978.- . 93. 2. Руководство по эксплуатации 758.000.00.000 РЭ Комплекс оборудования циркуляционной системы ЦС-1000/БК, ОАО Сейсмотехника, 2006. 55452009.08.30 Полезная модель относится к горной промышленности, а точнее к бурению геологоразведочных скважин, и может быть использована в области оборудования для глубокого бурения скважин, в частности для хранения и подачи бурового раствора в процессе бурения и для приготовления бурового раствора. Известен перемешиватель механический 1, содержащий раму, расположенную на рабочей площадке резервуара, на которой установлены электродвигатель и редуктор, к выходному валу которого крепится лопастной вал. Недостатком данного перемешивателя является то, что лопастной вал закреплен только на выходном валу, что приводит к радиальному биению вала при перемешивании бурового раствора. Известен комплекс оборудования циркуляционной системы ЦС-1000/БК 2, содержащий модуль емкости технологической, предназначенный для приема и хранения очищенного бурового раствора, обеспечения перебивки, а также подачи очищенного бурового раствора к насосу буровому. Модуль емкости технологической состоит из резервуара с рабочей площадкой, перемешивателя, трубопроводов и люка. Буровой раствор подается в резервуар модуля емкости технологической, где для равномерного распределения компонентов в буровом растворе установлен перемешиватель механический. Недостатком емкости технологической, которая входит в состав комплекса оборудования циркуляционной системы ЦС-1000/БК, является то, что лопастной вал перемешивателя закреплен только в одной точке, что приводит к неустойчивой работе перемешивателя и таким образом ухудшает эксплуатационные характеристики емкости технологической и всей циркуляционной системы в целом. Техническая задача, на решение которой направлена заявляемая полезная модель, улучшение эксплуатационных характеристик. Техническая задача достигается тем, что устройство для хранения и подачи бурового раствора, включающее резервуар с днищем и рабочей площадкой, на которой установлена рама с перемешивателем с лопастным валом и расположенный под рабочей площадкой желоб с шиберными заслонками, снабжено опорой с подшипником скольжения, жестко связанной с днищем резервуара, а нижний конец лопастного вала выполнен удлиненным и расположен в подшипнике скольжения опоры. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен общий вид устройства для подачи и хранения бурового раствора, на фиг. 2 - сечение А-А на фиг. 1, а на фиг. 3 - выноска Б. Устройство для хранения и подачи бурового раствора (фиг. 1-3) содержит резервуар 1 с днищем 2 и рабочей площадкой 3. На рабочей площадке 3 установлена рама 4, на которой установлен электродвигатель 5, который через муфту упругую 6 и редуктор 7 соединен с лопастным валом 8 перемешивателя 9. К днищу 2 приварена опора 10, в нее вставляется лопастной вал 8 и центрируется подшипником скольжения 11. В резервуаре 1 под рабочей площадкой 3 встроен прямоугольного сечения желоб 12 с шиберными заслонками 13. Вдоль всего резервуара 1 выполнен всасывающий коллектор 14 круглого сечения с выходами 15, 16 и с фланцами 17, 18. Для подачи пара и воды в резервуаре 1 установлены трубопроводы 19. Устройство для хранения и подачи бурового раствора работает следующим образом. Устройство устанавливают вблизи устья скважины. Буровой раствор на хранение в резервуар 1 подается через желоб 4. При открытых шиберных заслонках 13 буровой раствор сливается в резервуар 1, а при закрытых - проходит в соседний блок, находящийся на скважине (на фиг. не показан). При заполнении резервуара 1 необходимо поддерживать такой уровень растворов, чтобы избежать переливов. По трубопроводам 19 в резервуар 1 подается пар и вода, необходимые для промывки выбуренной породы, восстановления компонентов бурового раствора. 2 55452009.08.30 Равномерное распределение и однородность компонентов в буровом растворе обеспечивает механический перемешиватель 9, лопастной вал 8 которого вращается электродвигателем 5 через муфту упругую 6 и редуктор 7, установленные на силовой раме 4. Вал 8 выполняется удлиненным и нижним концом входит в опору 10, центрируется подшипником скольжения 11. Опора 10 приварена к днищу 2 резервуара 1. Такое закрепление (в двух точках) вала 8 приводит к более устойчивой работе перемешивателя 9, отсутствию биения, улучшению качества восстановления бурового раствора. Восстановленный буровой раствор из резервуара 1 забирается через всасывающий коллектор 14 и через выходы 15 и 16, которые выполнены в боковой стенке резервуара 1,и подается потребителю. К фланцам 17 и 18 подсоединяются трубопроводы обвязки буровых насосов или соединения с другими емкостями, находящимися в данной системе, расположенной на скважине (на фиг. не показаны). Таким образом, так как устройство для хранения и подачи бурового раствора, включающее резервуар с днищем и рабочей площадкой, на которой установлена рама с перемешивателем с лопастным валом и расположенный под рабочей площадкой желоб с шиберными заслонками, снабжено опорой с подшипником скольжения, жестко связанной с днищем резервуара, а нижний конец лопастного вала выполнен удлиненным и расположен в подшипнике скольжения опоры, то поставленная техническая задача, т.е. улучшение эксплуатационных характеристик заявляемой полезной модели, полностью решена. На дату подачи заявки на предполагаемую полезную модель разработаны рабочие чертежи и происходит изготовление данного устройства для хранения и подачи бурового раствора, испытания которого запланированы наквартал 2009 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
