Почвообрабатывающий рабочий орган (варианты)

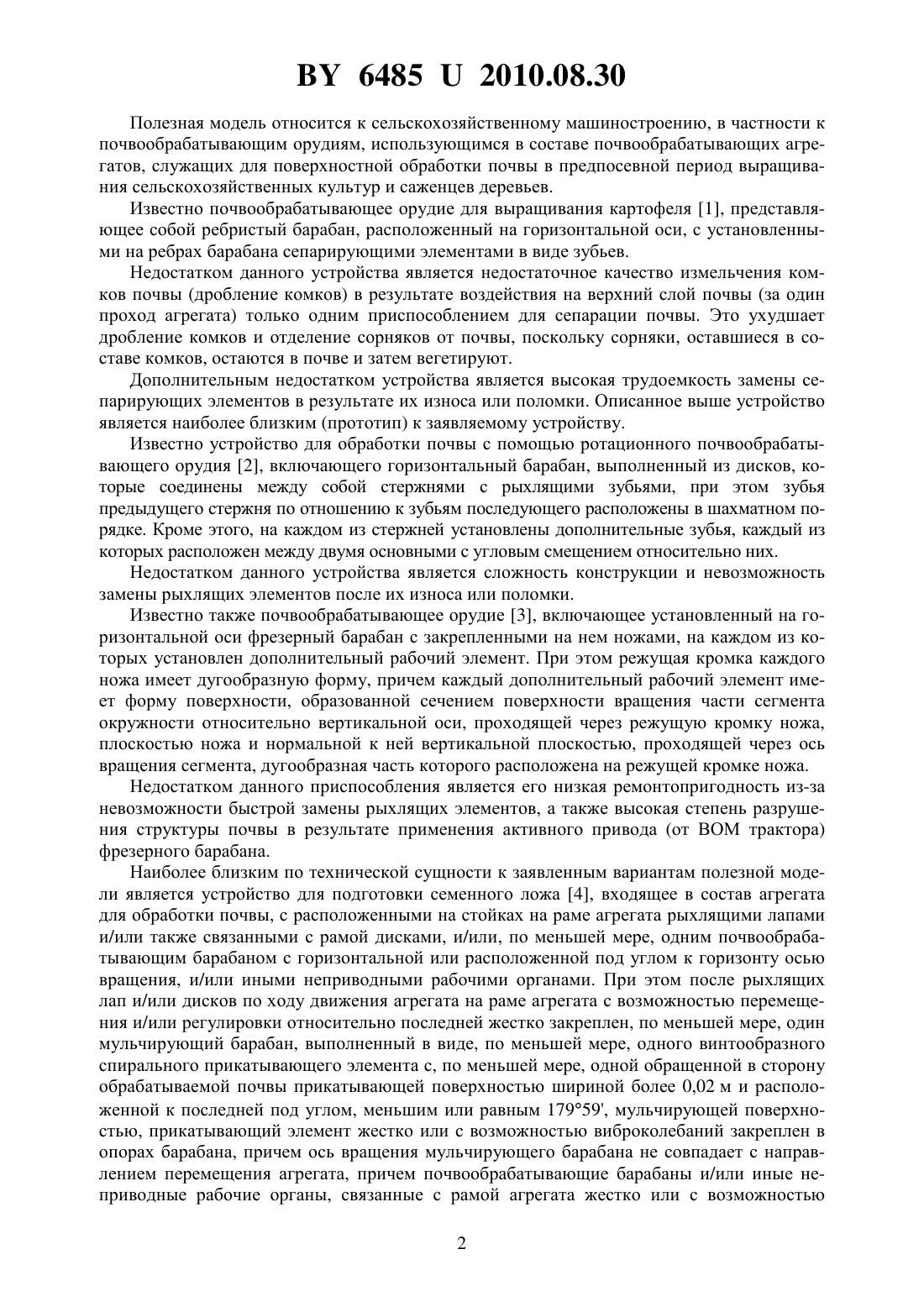

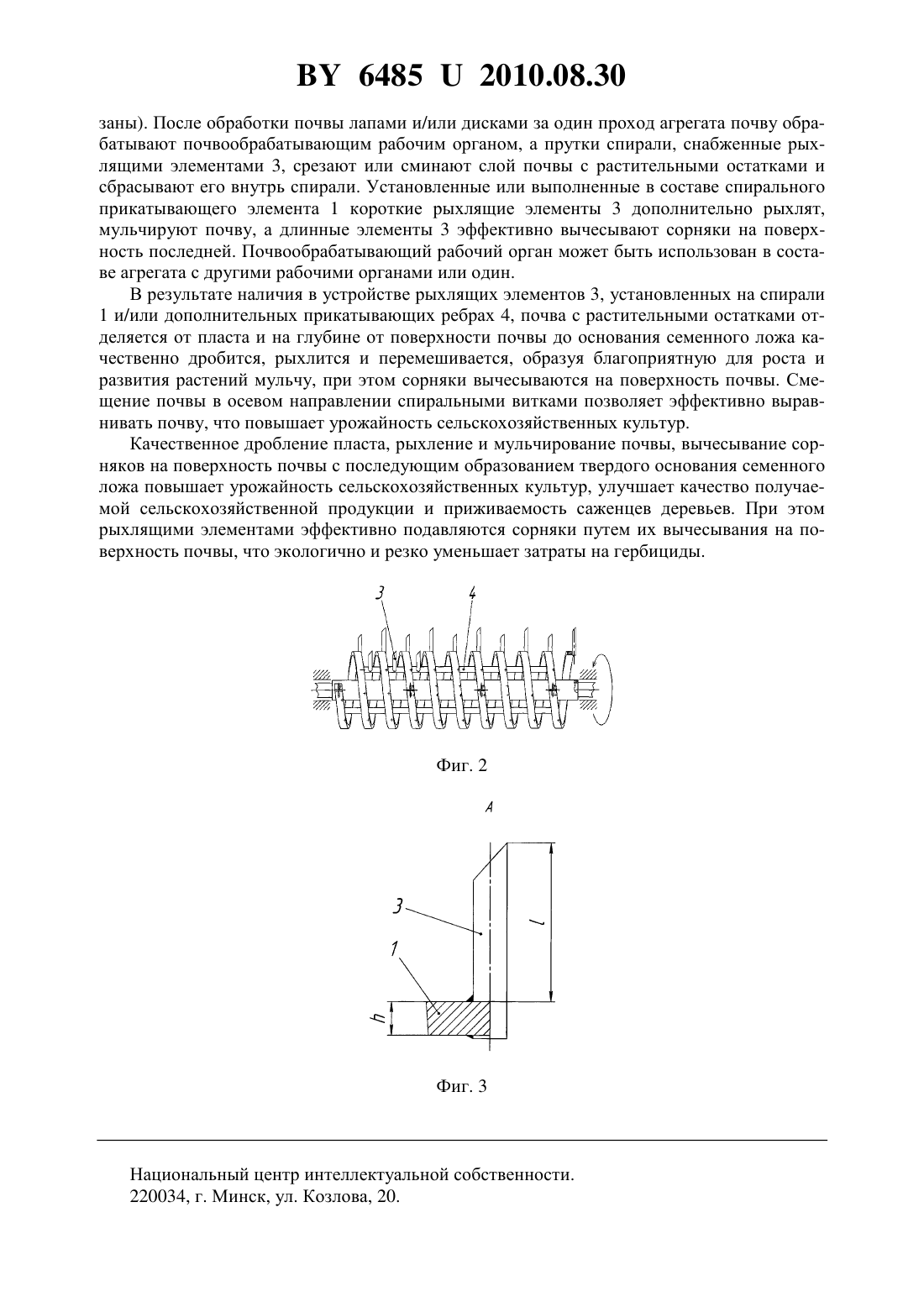

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН (ВАРИАНТЫ)(71) Заявитель Клименко Владимир Иванович(72) Авторы Клименко Владимир Иванович Клименко Виктория Владимировна Клименко Михаил Владимирович Клименко Юрий Владимирович(73) Патентообладатель Клименко Владимир Иванович(57) 1. Почвообрабатывающий рабочий орган, включающий, по меньшей мере, один пруток спирали, закрепленный, по меньшей мере, в одной опоре с возможностью вращения,отличающийся тем, что содержит съемные или выполненные в составе спирали рыхлящие элементы, одинаковой или разной длины, длина которых над прутком спирали больше или равна высоте радиального сечения прутка спирали. 2. Почвообрабатывающий рабочий орган, включающий, по меньшей мере, один пруток спирали, закрепленный, по меньшей мере, в одной опоре с возможностью вращения,отличающийся тем, что содержит ребра, соединяющие прутки спирали, и съемные или выполненные в составе спирали и/или ребер рыхлящие элементы, одинаковой или разной длины, длина которых над прутком спирали больше или равна высоте радиального сечения прутка спирали. 64852010.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям, использующимся в составе почвообрабатывающих агрегатов, служащих для поверхностной обработки почвы в предпосевной период выращивания сельскохозяйственных культур и саженцев деревьев. Известно почвообрабатывающее орудие для выращивания картофеля 1, представляющее собой ребристый барабан, расположенный на горизонтальной оси, с установленными на ребрах барабана сепарирующими элементами в виде зубьев. Недостатком данного устройства является недостаточное качество измельчения комков почвы (дробление комков) в результате воздействия на верхний слой почвы (за один проход агрегата) только одним приспособлением для сепарации почвы. Это ухудшает дробление комков и отделение сорняков от почвы, поскольку сорняки, оставшиеся в составе комков, остаются в почве и затем вегетируют. Дополнительным недостатком устройства является высокая трудоемкость замены сепарирующих элементов в результате их износа или поломки. Описанное выше устройство является наиболее близким (прототип) к заявляемому устройству. Известно устройство для обработки почвы с помощью ротационного почвообрабатывающего орудия 2, включающего горизонтальный барабан, выполненный из дисков, которые соединены между собой стержнями с рыхлящими зубьями, при этом зубья предыдущего стержня по отношению к зубьям последующего расположены в шахматном порядке. Кроме этого, на каждом из стержней установлены дополнительные зубья, каждый из которых расположен между двумя основными с угловым смещением относительно них. Недостатком данного устройства является сложность конструкции и невозможность замены рыхлящих элементов после их износа или поломки. Известно также почвообрабатывающее орудие 3, включающее установленный на горизонтальной оси фрезерный барабан с закрепленными на нем ножами, на каждом из которых установлен дополнительный рабочий элемент. При этом режущая кромка каждого ножа имеет дугообразную форму, причем каждый дополнительный рабочий элемент имеет форму поверхности, образованной сечением поверхности вращения части сегмента окружности относительно вертикальной оси, проходящей через режущую кромку ножа,плоскостью ножа и нормальной к ней вертикальной плоскостью, проходящей через ось вращения сегмента, дугообразная часть которого расположена на режущей кромке ножа. Недостатком данного приспособления является его низкая ремонтопригодность из-за невозможности быстрой замены рыхлящих элементов, а также высокая степень разрушения структуры почвы в результате применения активного привода (от ВОМ трактора) фрезерного барабана. Наиболее близким по технической сущности к заявленным вариантам полезной модели является устройство для подготовки семенного ложа 4, входящее в состав агрегата для обработки почвы, с расположенными на стойках на раме агрегата рыхлящими лапами и/или также связанными с рамой дисками, и/или, по меньшей мере, одним почвообрабатывающим барабаном с горизонтальной или расположенной под углом к горизонту осью вращения, и/или иными неприводными рабочими органами. При этом после рыхлящих лап и/или дисков по ходу движения агрегата на раме агрегата с возможностью перемещения и/или регулировки относительно последней жестко закреплен, по меньшей мере, один мульчирующий барабан, выполненный в виде, по меньшей мере, одного винтообразного спирального прикатывающего элемента с, по меньшей мере, одной обращенной в сторону обрабатываемой почвы прикатывающей поверхностью шириной более 0,02 м и расположенной к последней под углом, меньшим или равным 17959, мульчирующей поверхностью, прикатывающий элемент жестко или с возможностью виброколебаний закреплен в опорах барабана, причем ось вращения мульчирующего барабана не совпадает с направлением перемещения агрегата, причем почвообрабатывающие барабаны и/или иные неприводные рабочие органы, связанные с рамой агрегата жестко или с возможностью 2 64852010.08.30 регулировки или иного их перемещения относительно рамных конструкций, установлены перед и/или после мульчирующего барабана, причем толщина прикатывающего элемента барабана составляет 0,001 - 0,25 м, а шаг винта прикатывающего элемента составляет не менее 1,05 его ширины, причем рыхлящие лапы, и/или диски, и/или иные неприводные рабочие органы установлены на раме агрегата с возможностью обработки почвы на глубину 0,03-1,8 м, а мульчирующий барабан - на глубину 0,005-1,5 м. Недостатком данного устройства является недостаточное качество рыхления верхнего слоя почвы. Задачей, решаемой заявляемой полезной моделью, является создание устройств, обеспечивающих высокое качество рыхления и мульчирования почвы в слое над основанием семенного ложа с одновременным вычесыванием сорняков на поверхность почвы и обладающих высокой ремонтопригодностью. Поставленная задача решается за счет того, что в первом варианте почвообрабатывающий рабочий орган, включающий, по меньшей мере, один пруток спирали, закрепленный, по меньшей мере, в одной опоре с возможностью вращения, согласно полезной модели, содержит съемные или выполненные в составе спирали рыхлящие элементы,одинаковой или разной длины, длина которых над прутком спирали больше или равна высоте радиального сечения прутка спирали. Поставленная задача решается также за счет того, что во втором варианте почвообрабатывающий рабочий орган, включающий, по меньшей мере, один пруток спирали, закрепленный, по меньшей мере, в одной опоре с возможностью вращения, согласно полезной модели, содержит ребра, соединяющие прутки спирали, и съемные или выполненные в составе спирали и/или ребер рыхлящие элементы, одинаковой или разной длины, длина которых над прутком спирали больше или равна высоте радиального сечения прутка спирали. Возможные варианты устройства для подготовки семенного ложа представлены на следующих чертежах на фиг. 1 изображен почвообрабатывающий рабочий орган по первому варианту на фиг. 2 - почвообрабатывающий рабочий орган по второму варианту на фиг. 3 - рыхлящий элемент, установленный на спирали рабочего органа (видна фиг. 1). Почвообрабатывающий рабочий орган (фиг. 1) представляет собой пруток спирали 1,закрепленный с возможностью вращения на двух опорах 2. На спирали расположены съемные (например, имеющие резьбовое соединение) или выполненные в составе спирали(посредством сварки или иным образом) рыхлящие элементы 3, установленные на части или по всей длине витка спирали 1. С целью улучшения вычесывания сорняков рыхлящие элементы 3 выполняются разной длины и устанавливаются с чередованием длинных и коротких элементов (фиг. 2). Почвообрабатывающий рабочий орган по второму варианту (фиг. 2) отличается от первого варианта тем, что витки спирали 2 соединяются дополнительными ребрами 4. Данная конструкция почвообрабатывающего рабочего органа используется в основном на тяжелых или невыровненных почвах или почвах, имеющих каменистые включения, так как ребра 4, помимо выполнения основной функции прикатывания основания семенного ложа, обеспечивают дополнительную жесткость конструкции почвообрабатывающего барабана. Для улучшения мульчирования, сепарации почвы и вычесывания сорняков на ребрах 4 также могут быть установлены рыхлящие элементы 3 (фиг. 2). Для улучшения рыхления и мульчирования почвы длина рыхлящих элементов 3 должна быть равна или больше высотырадиального сечения прутка спирали 1 (фиг. 3). Почвообрабатывающий рабочий орган работает следующим образом. Агрегату, в состав которого входит, по меньшей мере, один почвообрабатывающий рабочий орган, придается скорость поступательного движения (например, с помощью мобильного энергетического средства). Лапы и/или диски рыхлят почву (на фигуре не пока 3 64852010.08.30 заны). После обработки почвы лапами и/или дисками за один проход агрегата почву обрабатывают почвообрабатывающим рабочим органом, а прутки спирали, снабженные рыхлящими элементами 3, срезают или сминают слой почвы с растительными остатками и сбрасывают его внутрь спирали. Установленные или выполненные в составе спирального прикатывающего элемента 1 короткие рыхлящие элементы 3 дополнительно рыхлят,мульчируют почву, а длинные элементы 3 эффективно вычесывают сорняки на поверхность последней. Почвообрабатывающий рабочий орган может быть использован в составе агрегата с другими рабочими органами или один. В результате наличия в устройстве рыхлящих элементов 3, установленных на спирали 1 и/или дополнительных прикатывающих ребрах 4, почва с растительными остатками отделяется от пласта и на глубине от поверхности почвы до основания семенного ложа качественно дробится, рыхлится и перемешивается, образуя благоприятную для роста и развития растений мульчу, при этом сорняки вычесываются на поверхность почвы. Смещение почвы в осевом направлении спиральными витками позволяет эффективно выравнивать почву, что повышает урожайность сельскохозяйственных культур. Качественное дробление пласта, рыхление и мульчирование почвы, вычесывание сорняков на поверхность почвы с последующим образованием твердого основания семенного ложа повышает урожайность сельскохозяйственных культур, улучшает качество получаемой сельскохозяйственной продукции и приживаемость саженцев деревьев. При этом рыхлящими элементами эффективно подавляются сорняки путем их вычесывания на поверхность почвы, что экологично и резко уменьшает затраты на гербициды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
