G02B 9/12 — с тремя линзами
Объектив
Номер патента: U 9365
Опубликовано: 30.08.2013
Авторы: Поконечный Здислав Иосифович, Кунделева Наталия Ефимовна, Шарова Татьяна Георгиевна
МПК: G02B 9/12
Метки: объектив
Текст:
...не менее 0,06 фокусного расстояния объектива, а сумма оптических сил двух компонентов не превышает 0,006 мм-1. Конструкция первого компонента, выполненного в виде двояковыпуклой линзы и положительного мениска, обращенного вогнутой поверхностью к пространству изображений и склеенного из двояковыпуклой и двояковогнутой линз, обеспечивает исправление сферической аберрации и хроматизма положения в спектральном диапазоне 600900 нм....
Объектив
Номер патента: U 7078
Опубликовано: 28.02.2011
Авторы: Пашевич Юлия Алексеевна, Цуркан Виктория Леонидовна, Анохина Людмила Васильевна, Крумкач Василий Иванович
МПК: G02B 9/12
Метки: объектив
Текст:
...двусклеенной, состоящей из отрицательной двояковогнутой линзы и положительного мениска, обращенного вогнутой поверхностью к пространству изображений, использование в склеенной линзе стекол с показателями преломления е, равными 1,6441 и 1,6152, коэффициентами дисперсии , равными 43,24 и 58,69, соответственно позволяет исправить вторичный спектр и тем самым расширить спектральный диапазон до 400 нм. Выполнение второй положительной линзы в...

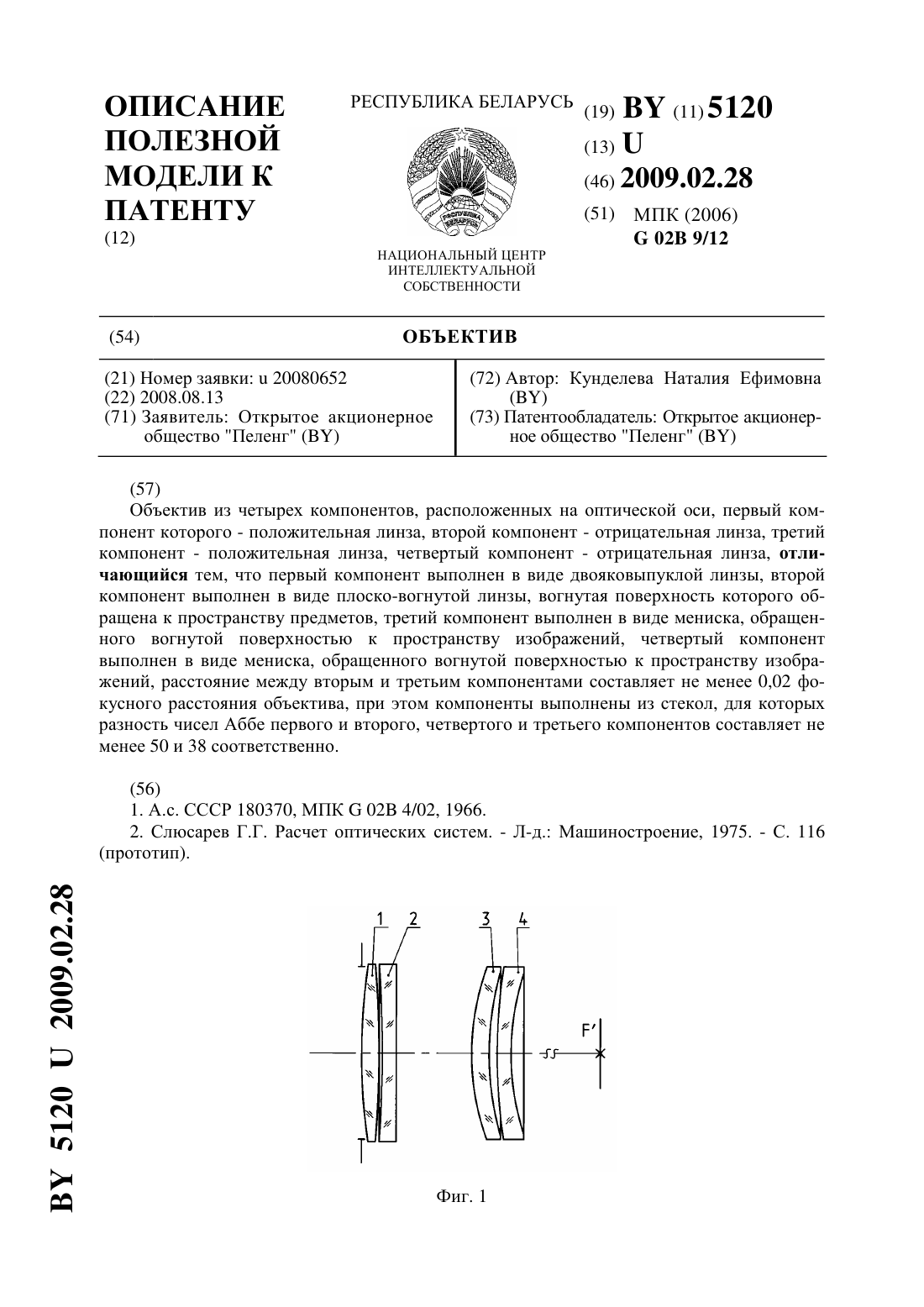

Объектив
Номер патента: U 5120
Опубликовано: 28.02.2009
Автор: Кунделева Наталия Ефимовна
МПК: G02B 9/12
Метки: объектив
Текст:
...линза, в отличие от прототипа первый компонент выполнен в виде двояковыпуклой линзы, второй компонент выполнен в виде плоско-вогнутой линзы, вогнутая поверхность которого обращена к пространству предметов, третий компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, расстояние между...
Светосильный объектив
Номер патента: 11049
Опубликовано: 30.08.2008
Авторы: Кунделева Наталия Ефимовна, Емельянова Татьяна Евгеньевна, Анохина Людмила Васильевна
МПК: G02B 13/18, G02B 9/12
Метки: объектив, светосильный
Текст:
...диафрагмы за последним компонентом объектива. Светосильный объектив содержит апертурную диафрагму и три оптических компонента, первый из которых выполнен в виде положительного мениска, обращенного вогнутой поверхностью к пространству изображений, второй - в виде отрицательного мениска,обращенного вогнутой поверхностью к пространству изображений, а третий - в виде положительной линзы, в отличие от прототипа вогнутая поверхность первого...

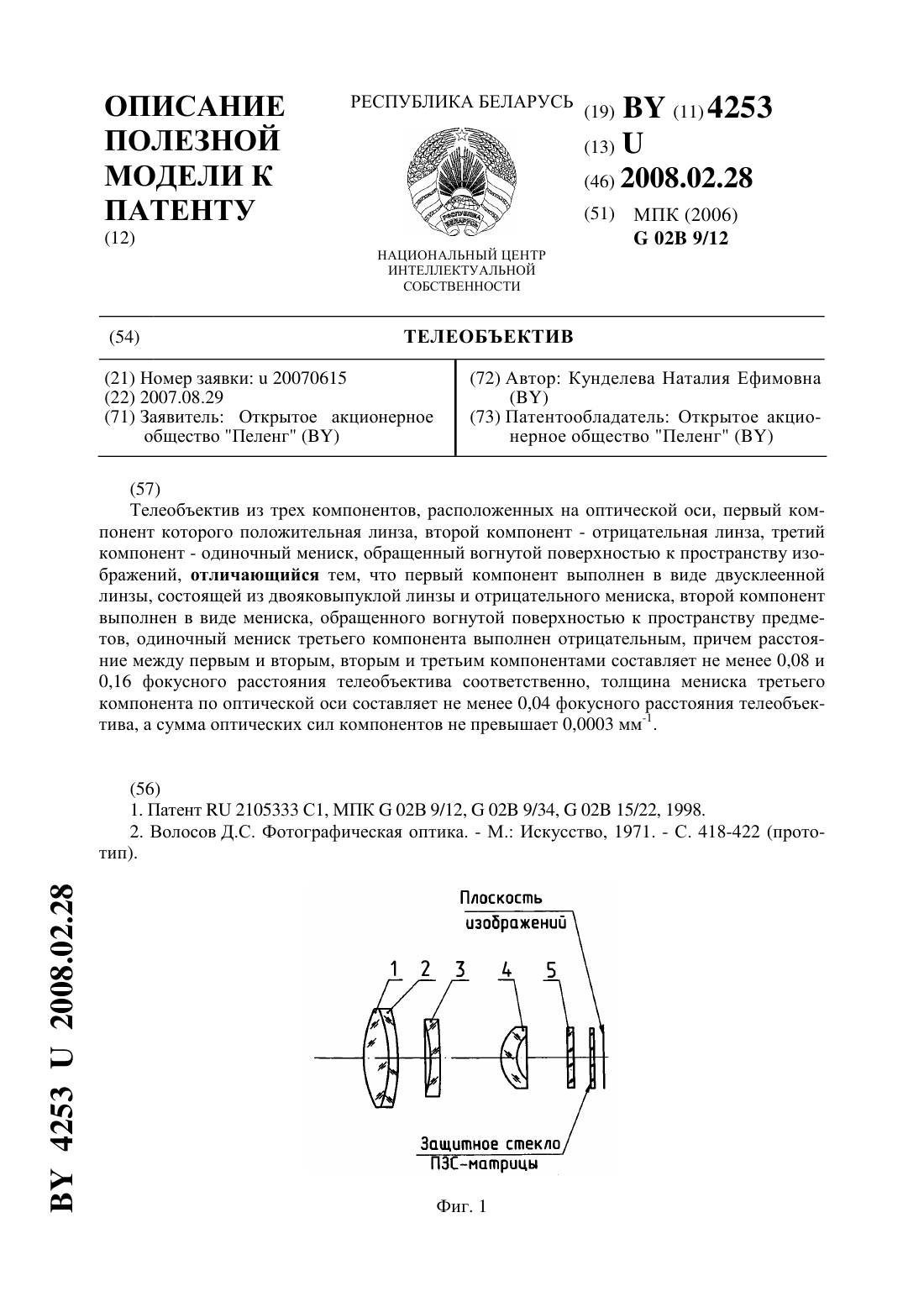

Телеобъектив
Номер патента: U 4253
Опубликовано: 28.02.2008
Автор: Кунделева Наталия Ефимовна
МПК: G02B 9/12
Метки: телеобъектив
Текст:
...толщину не менее 0,04 фокусного расстояния телеобъектива, позволило исправить кривизну поля и астигматизм для угла поля зрения 23. Выбор сумм оптических сил компонентов близкой к 0, а именно не более 0,0003 мм-1 позволяет исправить кривизну изображения, астигматизм и аберрации широких наклонных пучков при угле поля зрения 23.Выбор расстояния между вторым и третьим компонентами не менее 0,16 фокусного расстояния телеобъектива обеспечил...
