Объектив

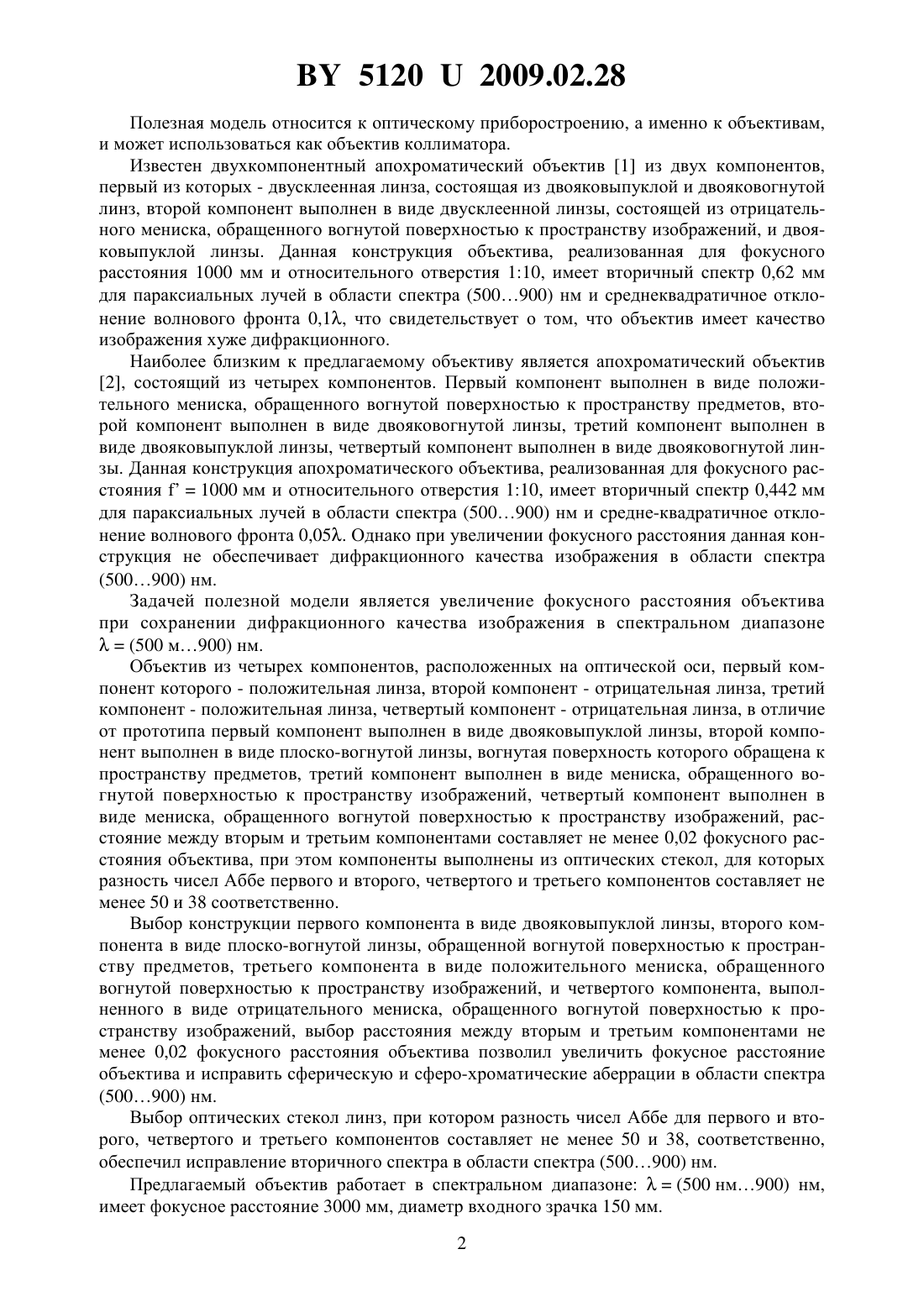

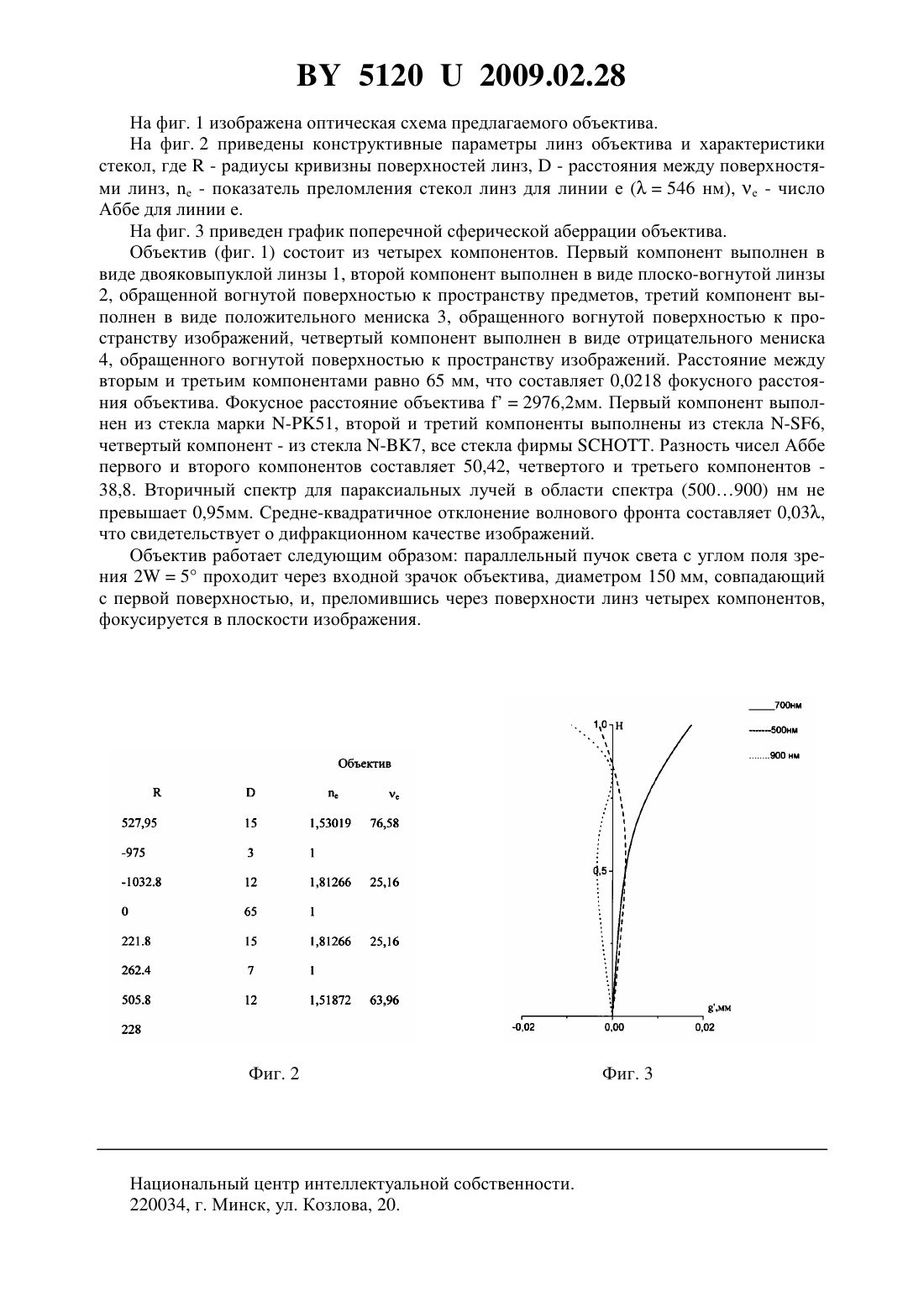

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Автор Кунделева Наталия Ефимовна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Объектив из четырех компонентов, расположенных на оптической оси, первый компонент которого - положительная линза, второй компонент - отрицательная линза, третий компонент - положительная линза, четвертый компонент - отрицательная линза, отличающийся тем, что первый компонент выполнен в виде двояковыпуклой линзы, второй компонент выполнен в виде плоско-вогнутой линзы, вогнутая поверхность которого обращена к пространству предметов, третий компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, расстояние между вторым и третьим компонентами составляет не менее 0,02 фокусного расстояния объектива, при этом компоненты выполнены из стекол, для которых разность чисел Аббе первого и второго, четвертого и третьего компонентов составляет не менее 50 и 38 соответственно. 51202009.02.28 Полезная модель относится к оптическому приборостроению, а именно к объективам,и может использоваться как объектив коллиматора. Известен двухкомпонентный апохроматический объектив 1 из двух компонентов,первый из которых - двусклеенная линза, состоящая из двояковыпуклой и двояковогнутой линз, второй компонент выполнен в виде двусклеенной линзы, состоящей из отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, и двояковыпуклой линзы. Данная конструкция объектива, реализованная для фокусного расстояния 1000 мм и относительного отверстия 110, имеет вторичный спектр 0,62 мм для параксиальных лучей в области спектра (500900) нм и среднеквадратичное отклонение волнового фронта 0,1, что свидетельствует о том, что объектив имеет качество изображения хуже дифракционного. Наиболее близким к предлагаемому объективу является апохроматический объектив 2, состоящий из четырех компонентов. Первый компонент выполнен в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов, второй компонент выполнен в виде двояковогнутой линзы, третий компонент выполнен в виде двояковыпуклой линзы, четвертый компонент выполнен в виде двояковогнутой линзы. Данная конструкция апохроматического объектива, реализованная для фокусного расстояния 1000 мм и относительного отверстия 110, имеет вторичный спектр 0,442 мм для параксиальных лучей в области спектра (500900) нм и средне-квадратичное отклонение волнового фронта 0,05. Однако при увеличении фокусного расстояния данная конструкция не обеспечивает дифракционного качества изображения в области спектра(500900) нм. Задачей полезной модели является увеличение фокусного расстояния объектива при сохранении дифракционного качества изображения в спектральном диапазоне(500 м 900) нм. Объектив из четырех компонентов, расположенных на оптической оси, первый компонент которого - положительная линза, второй компонент - отрицательная линза, третий компонент - положительная линза, четвертый компонент - отрицательная линза, в отличие от прототипа первый компонент выполнен в виде двояковыпуклой линзы, второй компонент выполнен в виде плоско-вогнутой линзы, вогнутая поверхность которого обращена к пространству предметов, третий компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент выполнен в виде мениска, обращенного вогнутой поверхностью к пространству изображений, расстояние между вторым и третьим компонентами составляет не менее 0,02 фокусного расстояния объектива, при этом компоненты выполнены из оптических стекол, для которых разность чисел Аббе первого и второго, четвертого и третьего компонентов составляет не менее 50 и 38 соответственно. Выбор конструкции первого компонента в виде двояковыпуклой линзы, второго компонента в виде плоско-вогнутой линзы, обращенной вогнутой поверхностью к пространству предметов, третьего компонента в виде положительного мениска, обращенного вогнутой поверхностью к пространству изображений, и четвертого компонента, выполненного в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, выбор расстояния между вторым и третьим компонентами не менее 0,02 фокусного расстояния объектива позволил увеличить фокусное расстояние объектива и исправить сферическую и сферо-хроматические аберрации в области спектра(500900) нм. Выбор оптических стекол линз, при котором разность чисел Аббе для первого и второго, четвертого и третьего компонентов составляет не менее 50 и 38, соответственно,обеспечил исправление вторичного спектра в области спектра (500900) нм. Предлагаемый объектив работает в спектральном диапазоне(500 нм 900) нм,имеет фокусное расстояние 3000 мм, диаметр входного зрачка 150 мм. 2 51202009.02.28 На фиг. 1 изображена оптическая схема предлагаемого объектива. На фиг. 2 приведены конструктивные параметры линз объектива и характеристики стекол, где- радиусы кривизны поверхностей линз,- расстояния между поверхностями линз, е - показатель преломления стекол линз для линии е (546 нм), е - число Аббе для линии е. На фиг. 3 приведен график поперечной сферической аберрации объектива. Объектив (фиг. 1) состоит из четырех компонентов. Первый компонент выполнен в виде двояковыпуклой линзы 1, второй компонент выполнен в виде плоско-вогнутой линзы 2, обращенной вогнутой поверхностью к пространству предметов, третий компонент выполнен в виде положительного мениска 3, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент выполнен в виде отрицательного мениска 4, обращенного вогнутой поверхностью к пространству изображений. Расстояние между вторым и третьим компонентами равно 65 мм, что составляет 0,0218 фокусного расстояния объектива. Фокусное расстояние объектива 2976,2 мм. Первый компонент выполнен из стекла марки -51, второй и третий компоненты выполнены из стекла -6,четвертый компонент - из стекла -7, все стекла фирмы . Разность чисел Аббе первого и второго компонентов составляет 50,42, четвертого и третьего компонентов 38,8. Вторичный спектр для параксиальных лучей в области спектра (500900) нм не превышает 0,95 мм. Средне-квадратичное отклонение волнового фронта составляет 0,03,что свидетельствует о дифракционном качестве изображений. Объектив работает следующим образом параллельный пучок света с углом поля зрения 25 проходит через входной зрачок объектива, диаметром 150 мм, совпадающий с первой поверхностью, и, преломившись через поверхности линз четырех компонентов,фокусируется в плоскости изображения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
