Асфальтобетоносмеситель

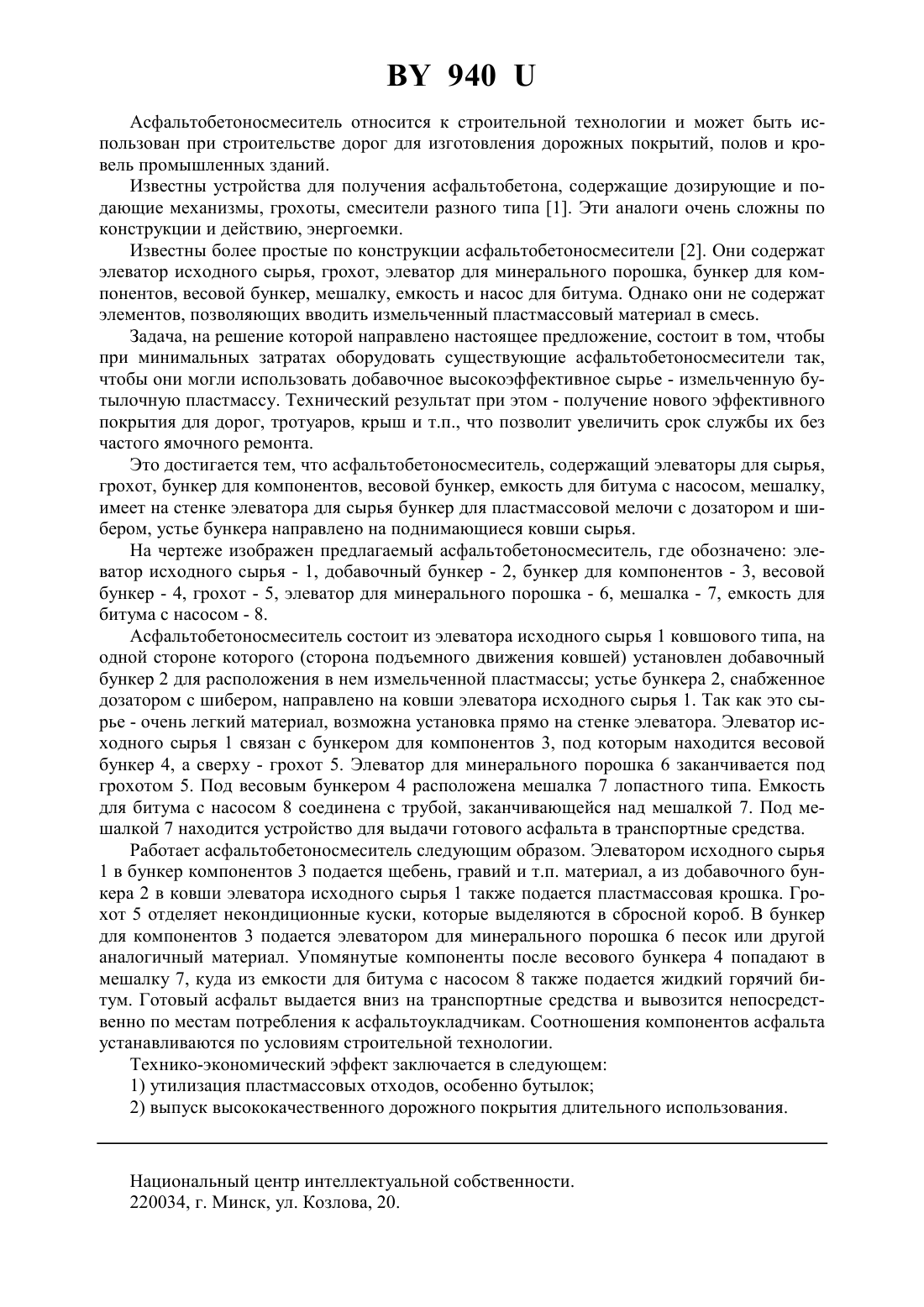

(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Горбачева Мария Григорьевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Асфальтобетоносмеситель, содержащий элеваторы для исходного сырья и минерального порошка, грохот, бункер для компонентов, весовой бункер, емкость для битума с насосом, мешалку, отличающийся тем, что на стенке элеватора для исходного сырья установлен бункер для пластмассовой мелочи, устье бункера имеет дозатор с шибером и направлено на поднимающиеся ковши элеватора для исходного сырья. 940 Асфальтобетоносмеситель относится к строительной технологии и может быть использован при строительстве дорог для изготовления дорожных покрытий, полов и кровель промышленных зданий. Известны устройства для получения асфальтобетона, содержащие дозирующие и подающие механизмы, грохоты, смесители разного типа 1. Эти аналоги очень сложны по конструкции и действию, энергоемки. Известны более простые по конструкции асфальтобетоносмесители 2. Они содержат элеватор исходного сырья, грохот, элеватор для минерального порошка, бункер для компонентов, весовой бункер, мешалку, емкость и насос для битума. Однако они не содержат элементов, позволяющих вводить измельченный пластмассовый материал в смесь. Задача, на решение которой направлено настоящее предложение, состоит в том, чтобы при минимальных затратах оборудовать существующие асфальтобетоносмесители так,чтобы они могли использовать добавочное высокоэффективное сырье - измельченную бутылочную пластмассу. Технический результат при этом - получение нового эффективного покрытия для дорог, тротуаров, крыш и т.п., что позволит увеличить срок службы их без частого ямочного ремонта. Это достигается тем, что асфальтобетоносмеситель, содержащий элеваторы для сырья,грохот, бункер для компонентов, весовой бункер, емкость для битума с насосом, мешалку,имеет на стенке элеватора для сырья бункер для пластмассовой мелочи с дозатором и шибером, устье бункера направлено на поднимающиеся ковши сырья. На чертеже изображен предлагаемый асфальтобетоносмеситель, где обозначено элеватор исходного сырья - 1, добавочный бункер - 2, бункер для компонентов - 3, весовой бункер - 4, грохот - 5, элеватор для минерального порошка - 6, мешалка - 7, емкость для битума с насосом - 8. Асфальтобетоносмеситель состоит из элеватора исходного сырья 1 ковшового типа, на одной стороне которого (сторона подъемного движения ковшей) установлен добавочный бункер 2 для расположения в нем измельченной пластмассы устье бункера 2, снабженное дозатором с шибером, направлено на ковши элеватора исходного сырья 1. Так как это сырье - очень легкий материал, возможна установка прямо на стенке элеватора. Элеватор исходного сырья 1 связан с бункером для компонентов 3, под которым находится весовой бункер 4, а сверху - грохот 5. Элеватор для минерального порошка 6 заканчивается под грохотом 5. Под весовым бункером 4 расположена мешалка 7 лопастного типа. Емкость для битума с насосом 8 соединена с трубой, заканчивающейся над мешалкой 7. Под мешалкой 7 находится устройство для выдачи готового асфальта в транспортные средства. Работает асфальтобетоносмеситель следующим образом. Элеватором исходного сырья 1 в бункер компонентов 3 подается щебень, гравий и т.п. материал, а из добавочного бункера 2 в ковши элеватора исходного сырья 1 также подается пластмассовая крошка. Грохот 5 отделяет некондиционные куски, которые выделяются в сбросной короб. В бункер для компонентов 3 подается элеватором для минерального порошка 6 песок или другой аналогичный материал. Упомянутые компоненты после весового бункера 4 попадают в мешалку 7, куда из емкости для битума с насосом 8 также подается жидкий горячий битум. Готовый асфальт выдается вниз на транспортные средства и вывозится непосредственно по местам потребления к асфальтоукладчикам. Соотношения компонентов асфальта устанавливаются по условиям строительной технологии. Технико-экономический эффект заключается в следующем 1) утилизация пластмассовых отходов, особенно бутылок 2) выпуск высококачественного дорожного покрытия длительного использования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
