Буровая коронка

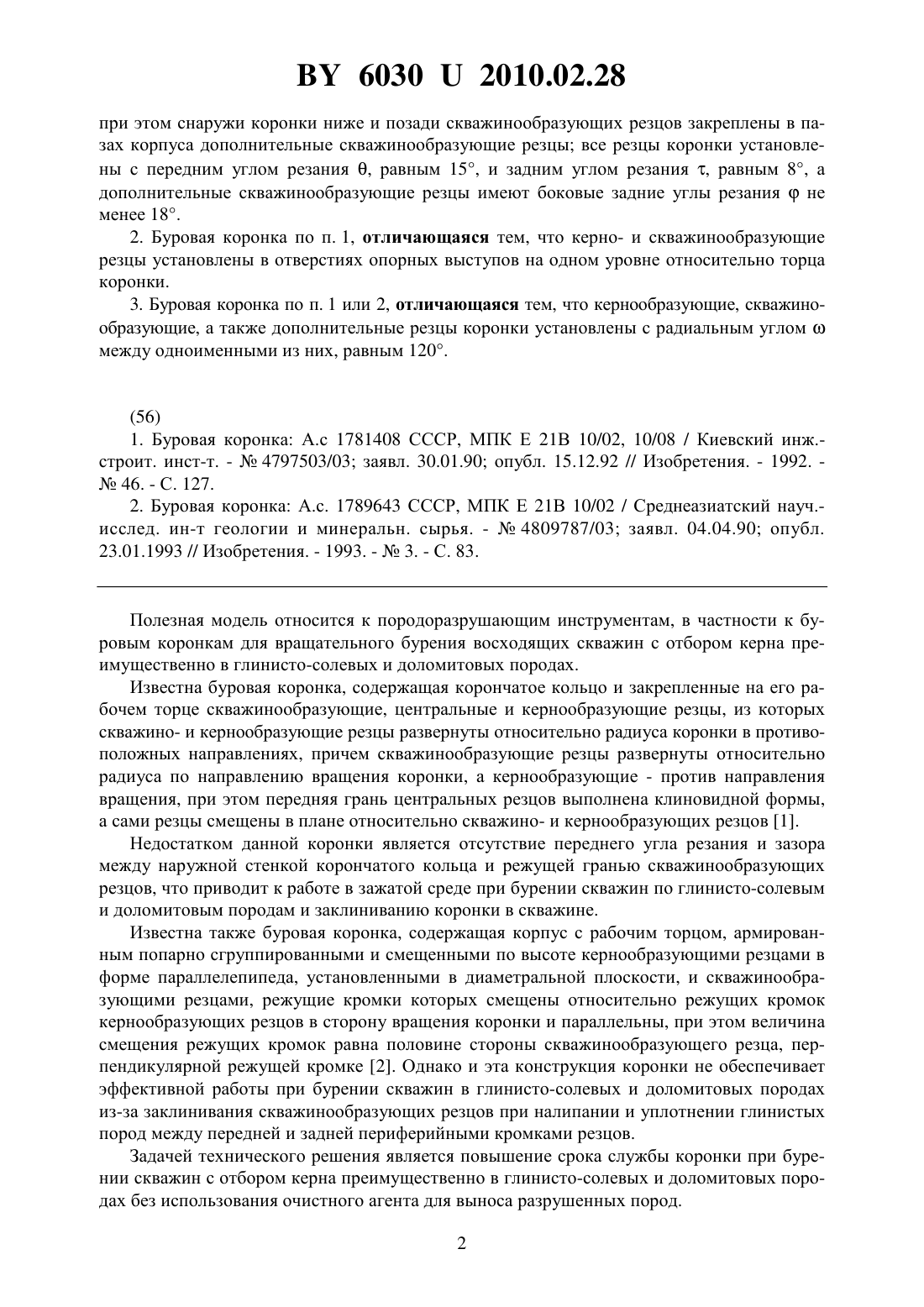

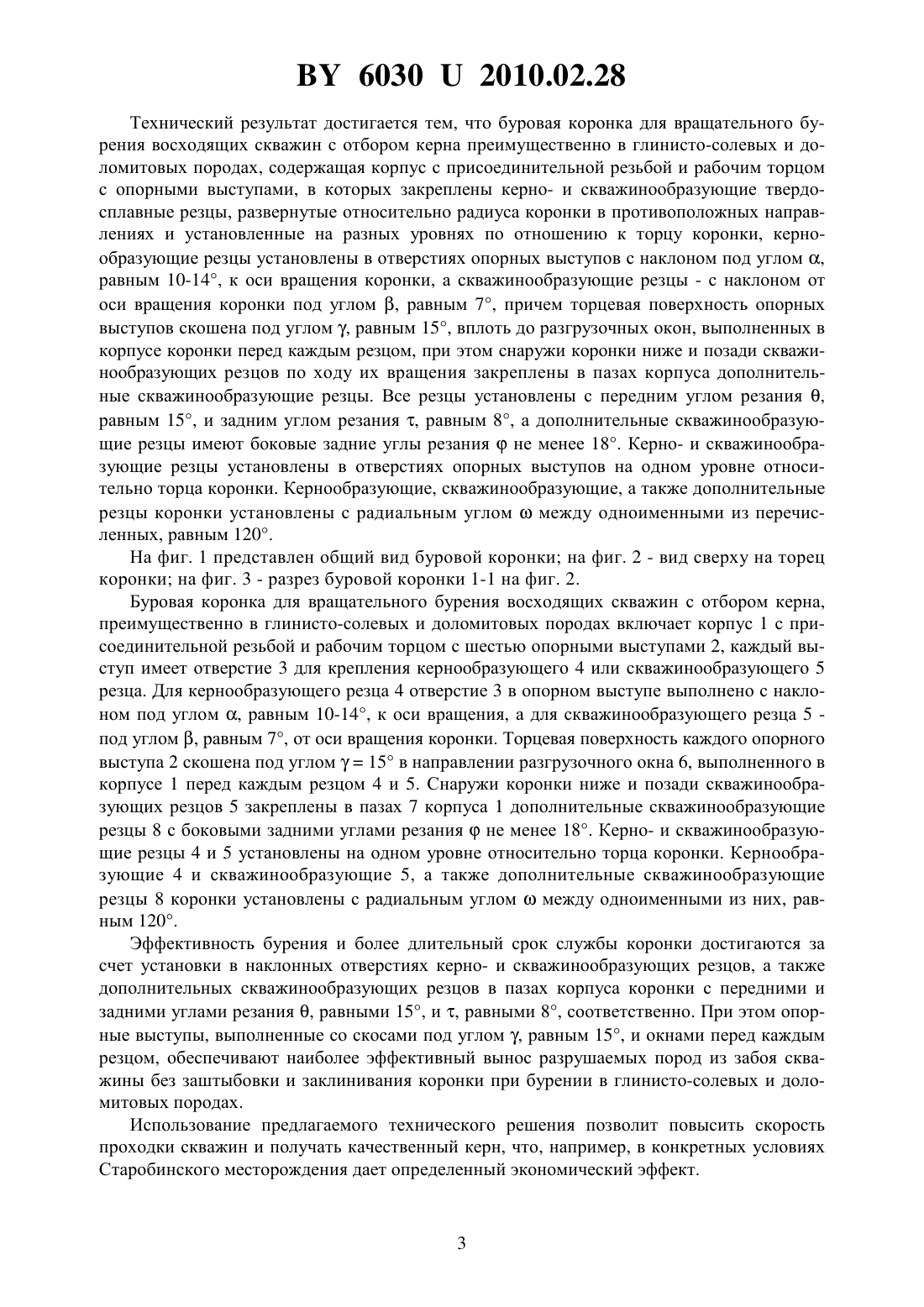

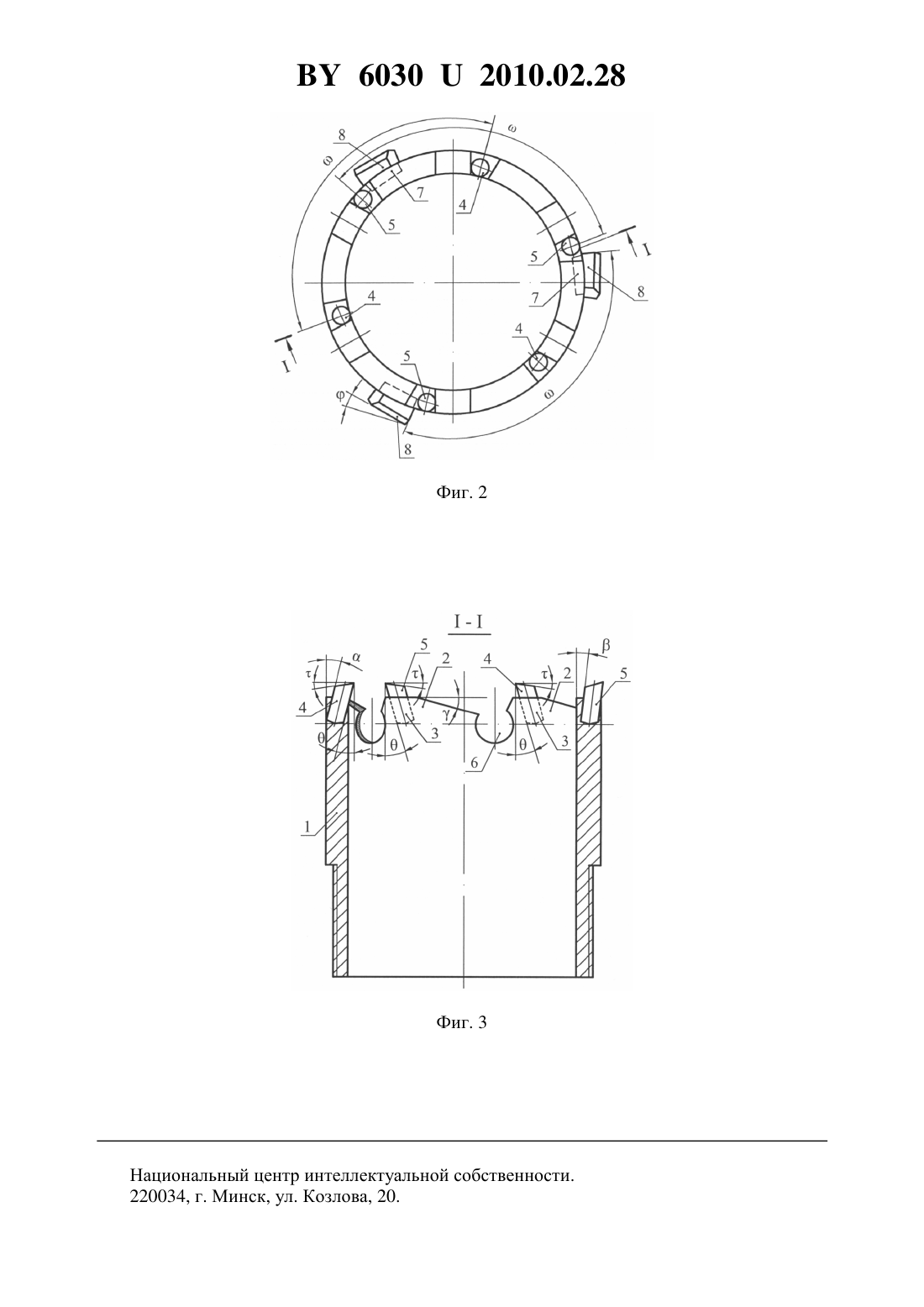

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Губанов Вячеслав Андреевич Карабань Денис Трофимович Ясюкевич Анатолий Геранимович Северинчик Сергей Анатольевич Дакуко Сергей Николаевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Буровая коронка для вращательного бурения восходящих скважин с отбором керна преимущественно в глинисто-солевых и доломитовых породах, содержащая корпус с присоединительной резьбой и рабочим торцом с опорными выступами, в которых закреплены керно- и скважинообразующие твердосплавные резцы, развернутые относительно радиуса коронки в противоположных направлениях и установленные на разных уровнях по отношению к торцу коронки, отличающаяся тем, что кернообразующие резцы установлены в отверстиях опорных выступов с наклоном под углом , равным 10-14, к оси вращения, а скважинообразующие резцы - с наклоном под углом , равным 7, от оси вращения коронки,причем торцевая поверхность каждого опорного выступа скошена под углом , равным 15,в направлении разгрузочного окна, выполненного в корпусе перед отверстием под резец, Фиг. 1 60302010.02.28 при этом снаружи коронки ниже и позади скважинообразующих резцов закреплены в пазах корпуса дополнительные скважинообразующие резцы все резцы коронки установлены с передним углом резания , равным 15, и задним углом резания , равным 8, а дополнительные скважинообразующие резцы имеют боковые задние углы резанияне менее 18. 2. Буровая коронка по п. 1, отличающаяся тем, что керно- и скважинообразующие резцы установлены в отверстиях опорных выступов на одном уровне относительно торца коронки. 3. Буровая коронка по п. 1 или 2, отличающаяся тем, что кернообразующие, скважинообразующие, а также дополнительные резцы коронки установлены с радиальным угломмежду одноименными из них, равным 120. Полезная модель относится к породоразрушающим инструментам, в частности к буровым коронкам для вращательного бурения восходящих скважин с отбором керна преимущественно в глинисто-солевых и доломитовых породах. Известна буровая коронка, содержащая корончатое кольцо и закрепленные на его рабочем торце скважинообразующие, центральные и кернообразующие резцы, из которых скважино- и кернообразующие резцы развернуты относительно радиуса коронки в противоположных направлениях, причем скважинообразующие резцы развернуты относительно радиуса по направлению вращения коронки, а кернообразующие - против направления вращения, при этом передняя грань центральных резцов выполнена клиновидной формы,а сами резцы смещены в плане относительно скважино- и кернообразующих резцов 1. Недостатком данной коронки является отсутствие переднего угла резания и зазора между наружной стенкой корончатого кольца и режущей гранью скважинообразующих резцов, что приводит к работе в зажатой среде при бурении скважин по глинисто-солевым и доломитовым породам и заклиниванию коронки в скважине. Известна также буровая коронка, содержащая корпус с рабочим торцом, армированным попарно сгруппированными и смещенными по высоте кернообразующими резцами в форме параллелепипеда, установленными в диаметральной плоскости, и скважинообразующими резцами, режущие кромки которых смещены относительно режущих кромок кернообразующих резцов в сторону вращения коронки и параллельны, при этом величина смещения режущих кромок равна половине стороны скважинообразующего резца, перпендикулярной режущей кромке 2. Однако и эта конструкция коронки не обеспечивает эффективной работы при бурении скважин в глинисто-солевых и доломитовых породах из-за заклинивания скважинообразующих резцов при налипании и уплотнении глинистых пород между передней и задней периферийными кромками резцов. Задачей технического решения является повышение срока службы коронки при бурении скважин с отбором керна преимущественно в глинисто-солевых и доломитовых породах без использования очистного агента для выноса разрушенных пород. 2 60302010.02.28 Технический результат достигается тем, что буровая коронка для вращательного бурения восходящих скважин с отбором керна преимущественно в глинисто-солевых и доломитовых породах, содержащая корпус с присоединительной резьбой и рабочим торцом с опорными выступами, в которых закреплены керно- и скважинообразующие твердосплавные резцы, развернутые относительно радиуса коронки в противоположных направлениях и установленные на разных уровнях по отношению к торцу коронки, кернообразующие резцы установлены в отверстиях опорных выступов с наклоном под углом ,равным 10-14, к оси вращения коронки, а скважинообразующие резцы - с наклоном от оси вращения коронки под углом , равным 7, причем торцевая поверхность опорных выступов скошена под углом , равным 15, вплоть до разгрузочных окон, выполненных в корпусе коронки перед каждым резцом, при этом снаружи коронки ниже и позади скважинообразующих резцов по ходу их вращения закреплены в пазах корпуса дополнительные скважинообразующие резцы. Все резцы установлены с передним углом резания ,равным 15, и задним углом резания , равным 8, а дополнительные скважинообразующие резцы имеют боковые задние углы резанияне менее 18. Керно- и скважинообразующие резцы установлены в отверстиях опорных выступов на одном уровне относительно торца коронки. Кернообразующие, скважинообразующие, а также дополнительные резцы коронки установлены с радиальным угломмежду одноименными из перечисленных, равным 120. На фиг. 1 представлен общий вид буровой коронки на фиг. 2 - вид сверху на торец коронки на фиг. 3 - разрез буровой коронки 1-1 на фиг. 2. Буровая коронка для вращательного бурения восходящих скважин с отбором керна,преимущественно в глинисто-солевых и доломитовых породах включает корпус 1 с присоединительной резьбой и рабочим торцом с шестью опорными выступами 2, каждый выступ имеет отверстие 3 для крепления кернообразующего 4 или скважинообразующего 5 резца. Для кернообразующего резца 4 отверстие 3 в опорном выступе выполнено с наклоном под углом , равным 10-14, к оси вращения, а для скважинообразующего резца 5 под углом , равным 7, от оси вращения коронки. Торцевая поверхность каждого опорного выступа 2 скошена под углом 15 в направлении разгрузочного окна 6, выполненного в корпусе 1 перед каждым резцом 4 и 5. Снаружи коронки ниже и позади скважинообразующих резцов 5 закреплены в пазах 7 корпуса 1 дополнительные скважинообразующие резцы 8 с боковыми задними углами резанияне менее 18. Керно- и скважинообразующие резцы 4 и 5 установлены на одном уровне относительно торца коронки. Кернообразующие 4 и скважинообразующие 5, а также дополнительные скважинообразующие резцы 8 коронки установлены с радиальным угломмежду одноименными из них, равным 120. Эффективность бурения и более длительный срок службы коронки достигаются за счет установки в наклонных отверстиях керно- и скважинообразующих резцов, а также дополнительных скважинообразующих резцов в пазах корпуса коронки с передними и задними углами резания , равными 15, и , равными 8, соответственно. При этом опорные выступы, выполненные со скосами под углом , равным 15, и окнами перед каждым резцом, обеспечивают наиболее эффективный вынос разрушаемых пород из забоя скважины без заштыбовки и заклинивания коронки при бурении в глинисто-солевых и доломитовых породах. Использование предлагаемого технического решения позволит повысить скорость проходки скважин и получать качественный керн, что, например, в конкретных условиях Старобинского месторождения дает определенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
