Шнековый став бурошнековой машины

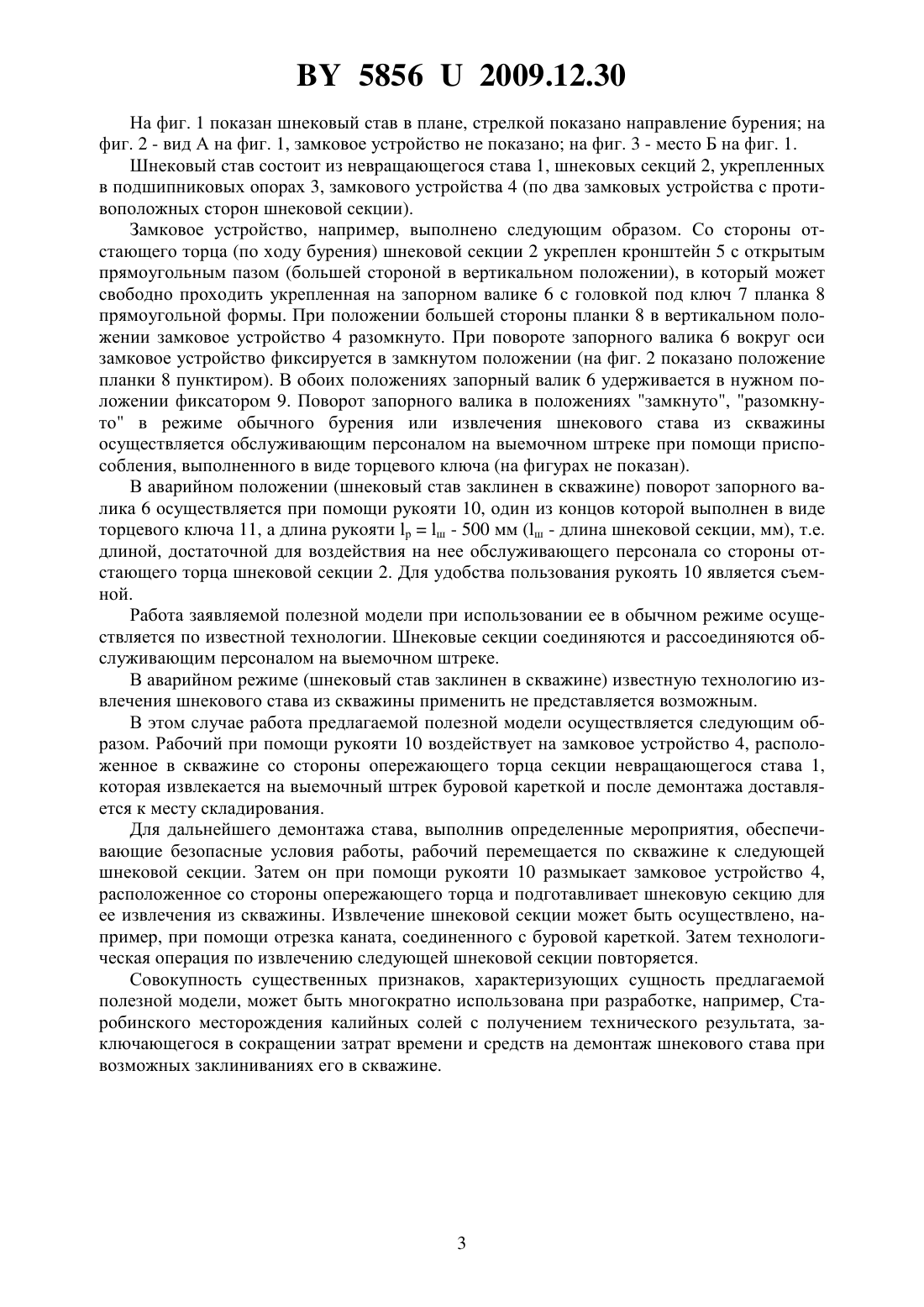

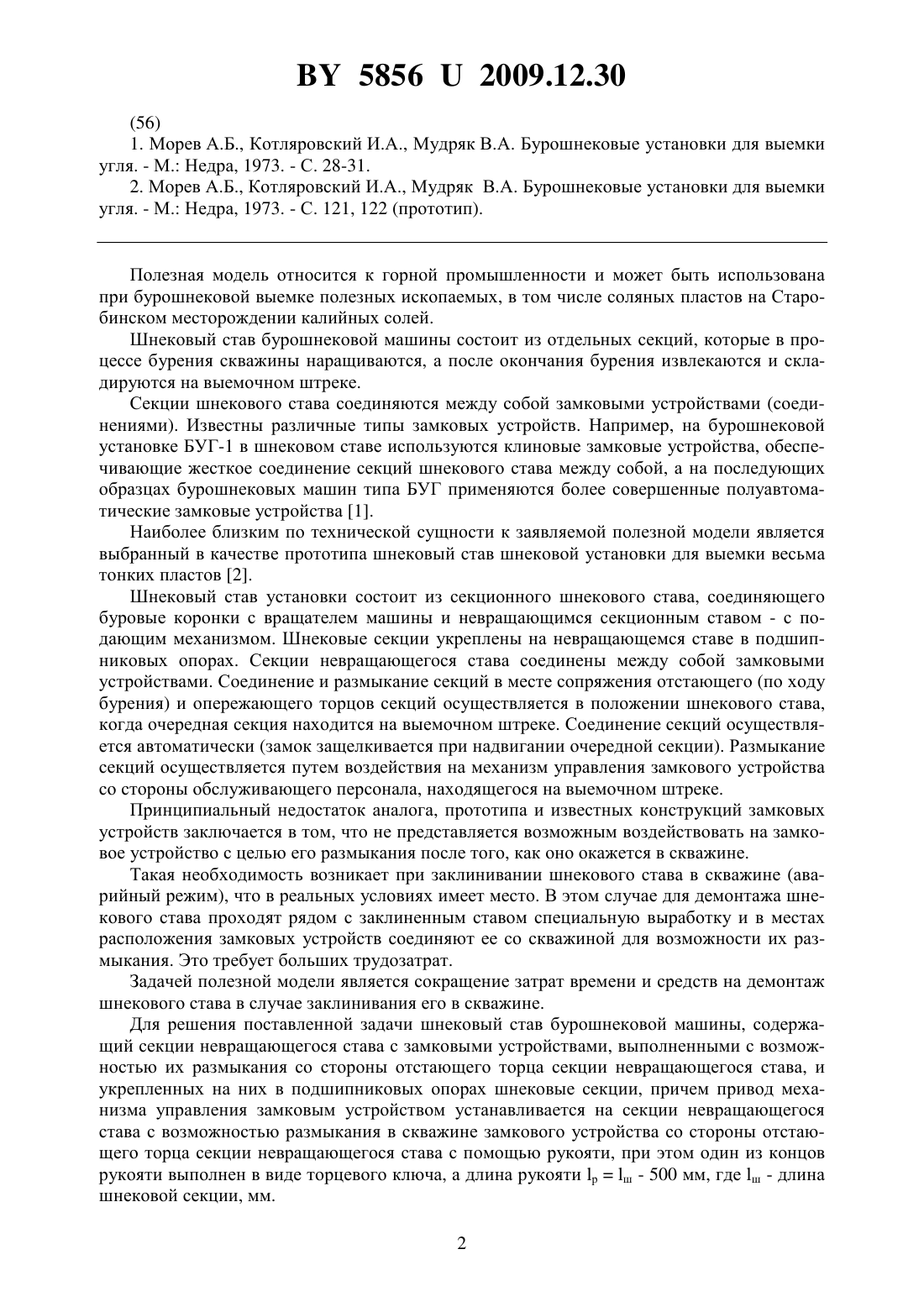

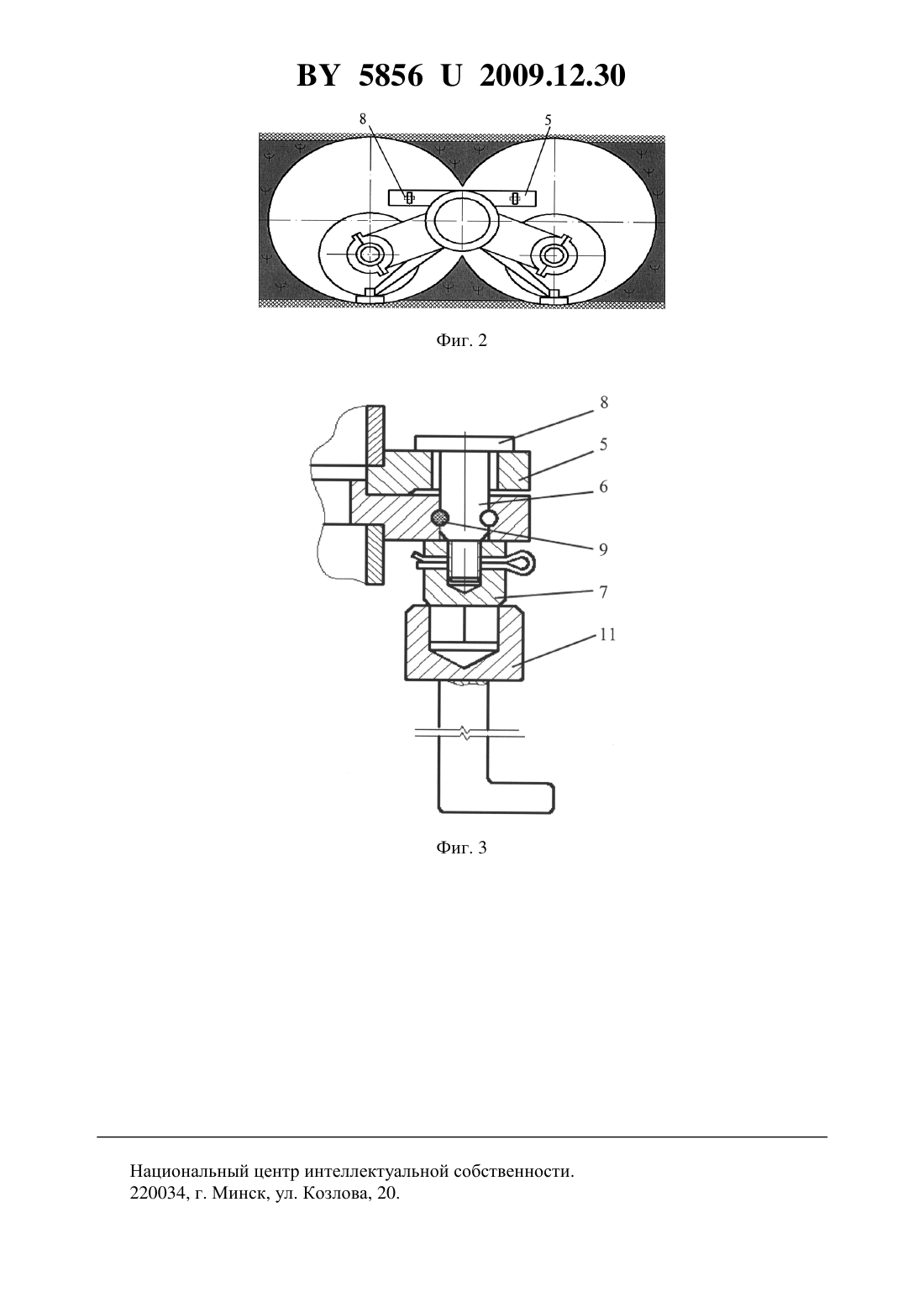

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШНЕКОВЫЙ СТАВ БУРОШНЕКОВОЙ МАШИНЫ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Шнековый став бурошнековой машины, содержащий секции невращающегося става с замковыми устройствами, выполненными с возможностью их размыкания со стороны отстающего торца секции невращающегося става, и укрепленных на них в подшипниковых опорах шнековые секции, отличающийся тем, что привод механизма управления замковым устройством установлен на секции невращающегося става с возможностью размыкания в скважине замкового устройства со стороны отстающего торца секции невращающегося става с помощью рукояти. 2. Шнековый став по п. 1, отличающийся тем, что один из концов рукояти выполнен в виде торцевого ключа. 3. Шнековый став по п. 1, отличающийся тем, что длина рукояти рш - 500 мм.(56) 1. Морев А.Б., Котляровский И.А., Мудряк В.А. Бурошнековые установки для выемки угля. - М. Недра, 1973. - С. 28-31. 2. Морев А.Б., Котляровский И.А., Мудряк В.А. Бурошнековые установки для выемки угля. - М. Недра, 1973. - С. 121, 122 (прототип). Полезная модель относится к горной промышленности и может быть использована при бурошнековой выемке полезных ископаемых, в том числе соляных пластов на Старобинском месторождении калийных солей. Шнековый став бурошнековой машины состоит из отдельных секций, которые в процессе бурения скважины наращиваются, а после окончания бурения извлекаются и складируются на выемочном штреке. Секции шнекового става соединяются между собой замковыми устройствами (соединениями). Известны различные типы замковых устройств. Например, на бурошнековой установке БУГ-1 в шнековом ставе используются клиновые замковые устройства, обеспечивающие жесткое соединение секций шнекового става между собой, а на последующих образцах бурошнековых машин типа БУГ применяются более совершенные полуавтоматические замковые устройства 1. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа шнековый став шнековой установки для выемки весьма тонких пластов 2. Шнековый став установки состоит из секционного шнекового става, соединяющего буровые коронки с вращателем машины и невращающимся секционным ставом - с подающим механизмом. Шнековые секции укреплены на невращающемся ставе в подшипниковых опорах. Секции невращающегося става соединены между собой замковыми устройствами. Соединение и размыкание секций в месте сопряжения отстающего (по ходу бурения) и опережающего торцов секций осуществляется в положении шнекового става,когда очередная секция находится на выемочном штреке. Соединение секций осуществляется автоматически (замок защелкивается при надвигании очередной секции). Размыкание секций осуществляется путем воздействия на механизм управления замкового устройства со стороны обслуживающего персонала, находящегося на выемочном штреке. Принципиальный недостаток аналога, прототипа и известных конструкций замковых устройств заключается в том, что не представляется возможным воздействовать на замковое устройство с целью его размыкания после того, как оно окажется в скважине. Такая необходимость возникает при заклинивании шнекового става в скважине (аварийный режим), что в реальных условиях имеет место. В этом случае для демонтажа шнекового става проходят рядом с заклиненным ставом специальную выработку и в местах расположения замковых устройств соединяют ее со скважиной для возможности их размыкания. Это требует больших трудозатрат. Задачей полезной модели является сокращение затрат времени и средств на демонтаж шнекового става в случае заклинивания его в скважине. Для решения поставленной задачи шнековый став бурошнековой машины, содержащий секции невращающегося става с замковыми устройствами, выполненными с возможностью их размыкания со стороны отстающего торца секции невращающегося става, и укрепленных на них в подшипниковых опорах шнековые секции, причем привод механизма управления замковым устройством устанавливается на секции невращающегося става с возможностью размыкания в скважине замкового устройства со стороны отстающего торца секции невращающегося става с помощью рукояти, при этом один из концов рукояти выполнен в виде торцевого ключа, а длина рукояти рш - 500 мм, где ш - длина шнековой секции, мм. 2 58562009.12.30 На фиг. 1 показан шнековый став в плане, стрелкой показано направление бурения на фиг. 2 - вид А на фиг. 1, замковое устройство не показано на фиг. 3 - место Б на фиг. 1. Шнековый став состоит из невращающегося става 1, шнековых секций 2, укрепленных в подшипниковых опорах 3, замкового устройства 4 (по два замковых устройства с противоположных сторон шнековой секции). Замковое устройство, например, выполнено следующим образом. Со стороны отстающего торца (по ходу бурения) шнековой секции 2 укреплен кронштейн 5 с открытым прямоугольным пазом (большей стороной в вертикальном положении), в который может свободно проходить укрепленная на запорном валике 6 с головкой под ключ 7 планка 8 прямоугольной формы. При положении большей стороны планки 8 в вертикальном положении замковое устройство 4 разомкнуто. При повороте запорного валика 6 вокруг оси замковое устройство фиксируется в замкнутом положении (на фиг. 2 показано положение планки 8 пунктиром). В обоих положениях запорный валик 6 удерживается в нужном положении фиксатором 9. Поворот запорного валика в положениях замкнуто, разомкнуто в режиме обычного бурения или извлечения шнекового става из скважины осуществляется обслуживающим персоналом на выемочном штреке при помощи приспособления, выполненного в виде торцевого ключа (на фигурах не показан). В аварийном положении (шнековый став заклинен в скважине) поворот запорного валика 6 осуществляется при помощи рукояти 10, один из концов которой выполнен в виде торцевого ключа 11, а длина рукояти рш - 500 мм (ш - длина шнековой секции, мм), т.е. длиной, достаточной для воздействия на нее обслуживающего персонала со стороны отстающего торца шнековой секции 2. Для удобства пользования рукоять 10 является съемной. Работа заявляемой полезной модели при использовании ее в обычном режиме осуществляется по известной технологии. Шнековые секции соединяются и рассоединяются обслуживающим персоналом на выемочном штреке. В аварийном режиме (шнековый став заклинен в скважине) известную технологию извлечения шнекового става из скважины применить не представляется возможным. В этом случае работа предлагаемой полезной модели осуществляется следующим образом. Рабочий при помощи рукояти 10 воздействует на замковое устройство 4, расположенное в скважине со стороны опережающего торца секции невращающегося става 1,которая извлекается на выемочный штрек буровой кареткой и после демонтажа доставляется к месту складирования. Для дальнейшего демонтажа става, выполнив определенные мероприятия, обеспечивающие безопасные условия работы, рабочий перемещается по скважине к следующей шнековой секции. Затем он при помощи рукояти 10 размыкает замковое устройство 4,расположенное со стороны опережающего торца и подготавливает шнековую секцию для ее извлечения из скважины. Извлечение шнековой секции может быть осуществлено, например, при помощи отрезка каната, соединенного с буровой кареткой. Затем технологическая операция по извлечению следующей шнековой секции повторяется. Совокупность существенных признаков, характеризующих сущность предлагаемой полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в сокращении затрат времени и средств на демонтаж шнекового става при возможных заклиниваниях его в скважине. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
