Шибер

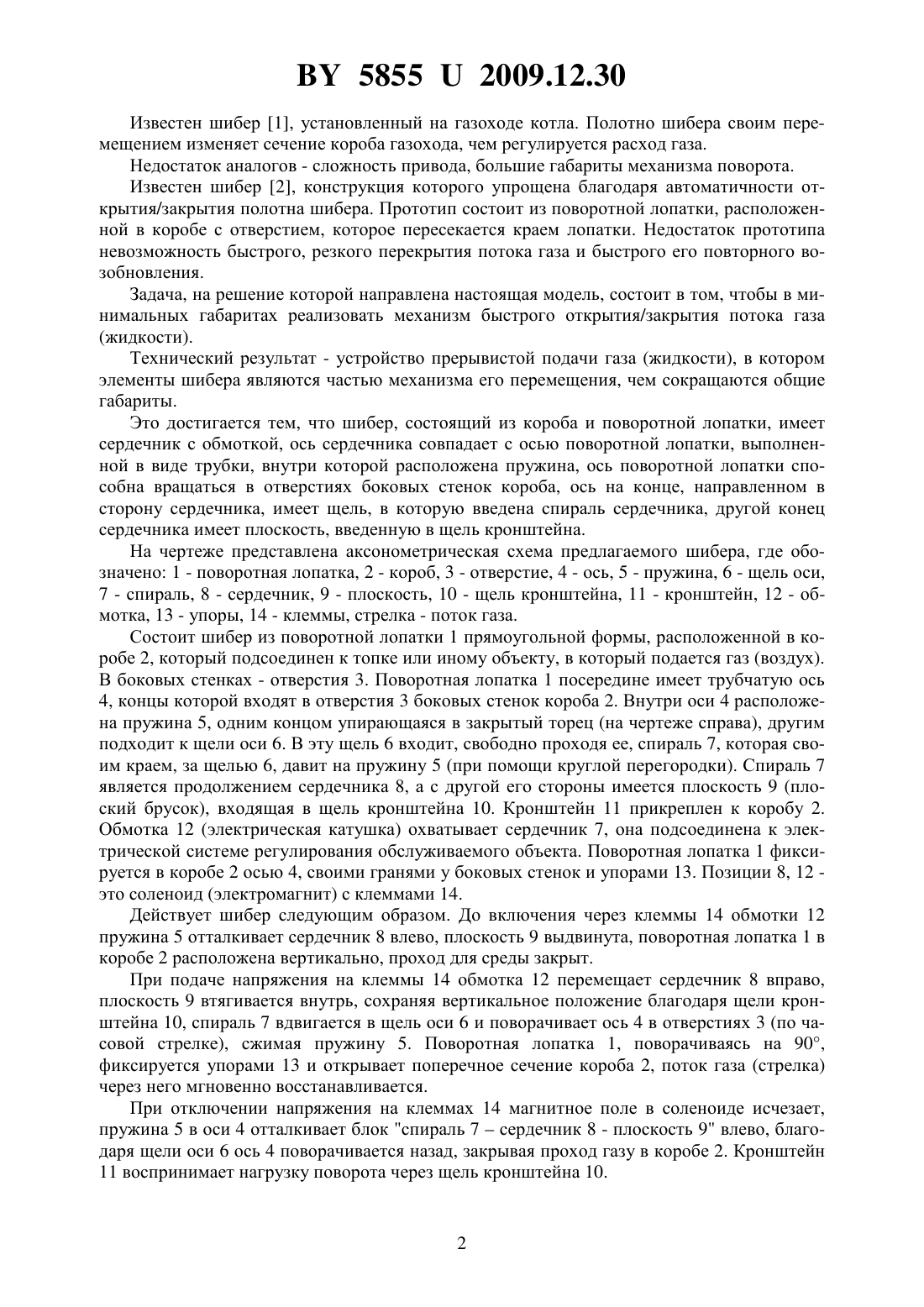

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Шибер, состоящий из поворотной лопатки и короба, отличающийся тем, что соосно с осью поворотной лопатки установлен сердечник с обмоткой, сердечник способен перемещаться в обмотке, ось поворотной лопатки выполнена в виде трубки, внутри которой расположена пружина, ось поворотной лопатки способна вращаться в отверстиях боковых стенок короба, ось поворотной лопатки на конце, направленном в сторону сердечника,имеет щель, в которую введена спираль сердечника, другой конец сердечника имеет плоскость, введенную в щель кронштейна. Шибер относится к коммунальной теплоэнергетике и может быть использован для отключения и включения подачи воздуха в топку, а также любых газообразных или жидких потоков в устройствах, режим работы которых требует быстрого прерывания и возобновления снабжения этими средами различных объектов (автоматы безопасности, вибрационные машины и т.п.). 58552009.12.30 Известен шибер 1, установленный на газоходе котла. Полотно шибера своим перемещением изменяет сечение короба газохода, чем регулируется расход газа. Недостаток аналогов - сложность привода, большие габариты механизма поворота. Известен шибер 2, конструкция которого упрощена благодаря автоматичности открытия/закрытия полотна шибера. Прототип состоит из поворотной лопатки, расположенной в коробе с отверстием, которое пересекается краем лопатки. Недостаток прототипа невозможность быстрого, резкого перекрытия потока газа и быстрого его повторного возобновления. Задача, на решение которой направлена настоящая модель, состоит в том, чтобы в минимальных габаритах реализовать механизм быстрого открытия/закрытия потока газа(жидкости). Технический результат - устройство прерывистой подачи газа (жидкости), в котором элементы шибера являются частью механизма его перемещения, чем сокращаются общие габариты. Это достигается тем, что шибер, состоящий из короба и поворотной лопатки, имеет сердечник с обмоткой, ось сердечника совпадает с осью поворотной лопатки, выполненной в виде трубки, внутри которой расположена пружина, ось поворотной лопатки способна вращаться в отверстиях боковых стенок короба, ось на конце, направленном в сторону сердечника, имеет щель, в которую введена спираль сердечника, другой конец сердечника имеет плоскость, введенную в щель кронштейна. На чертеже представлена аксонометрическая схема предлагаемого шибера, где обозначено 1 - поворотная лопатка, 2 - короб, 3 - отверстие, 4 - ось, 5 - пружина, 6 - щель оси,7 - спираль, 8 - сердечник, 9 - плоскость, 10 - щель кронштейна, 11 - кронштейн, 12 - обмотка, 13 - упоры, 14 - клеммы, стрелка - поток газа. Состоит шибер из поворотной лопатки 1 прямоугольной формы, расположенной в коробе 2, который подсоединен к топке или иному объекту, в который подается газ (воздух). В боковых стенках - отверстия 3. Поворотная лопатка 1 посередине имеет трубчатую ось 4, концы которой входят в отверстия 3 боковых стенок короба 2. Внутри оси 4 расположена пружина 5, одним концом упирающаяся в закрытый торец (на чертеже справа), другим подходит к щели оси 6. В эту щель 6 входит, свободно проходя ее, спираль 7, которая своим краем, за щелью 6, давит на пружину 5 (при помощи круглой перегородки). Спираль 7 является продолжением сердечника 8, а с другой его стороны имеется плоскость 9 (плоский брусок), входящая в щель кронштейна 10. Кронштейн 11 прикреплен к коробу 2. Обмотка 12 (электрическая катушка) охватывает сердечник 7, она подсоединена к электрической системе регулирования обслуживаемого объекта. Поворотная лопатка 1 фиксируется в коробе 2 осью 4, своими гранями у боковых стенок и упорами 13. Позиции 8, 12 это соленоид (электромагнит) с клеммами 14. Действует шибер следующим образом. До включения через клеммы 14 обмотки 12 пружина 5 отталкивает сердечник 8 влево, плоскость 9 выдвинута, поворотная лопатка 1 в коробе 2 расположена вертикально, проход для среды закрыт. При подаче напряжения на клеммы 14 обмотка 12 перемещает сердечник 8 вправо,плоскость 9 втягивается внутрь, сохраняя вертикальное положение благодаря щели кронштейна 10, спираль 7 вдвигается в щель оси 6 и поворачивает ось 4 в отверстиях 3 (по часовой стрелке), сжимая пружину 5. Поворотная лопатка 1, поворачиваясь на 90,фиксируется упорами 13 и открывает поперечное сечение короба 2, поток газа (стрелка) через него мгновенно восстанавливается. При отключении напряжения на клеммах 14 магнитное поле в соленоиде исчезает,пружина 5 в оси 4 отталкивает блок спираль 7 сердечник 8 - плоскость 9 влево, благодаря щели оси 6 ось 4 поворачивается назад, закрывая проход газу в коробе 2. Кронштейн 11 воспринимает нагрузку поворота через щель кронштейна 10. 58552009.12.30 Действия данного шибера позволяет реализовать прерывистый режим движения газовой среды, что особенно важно для ступенчатого регулирования, с крутым фронтом подъема и спада давления и расхода среды, а также в системах аварийного отключения и автоматического повторного включения. Технико-экономический эффект заключается в создании компактного надежного источника прерывистого движения среды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
