Метеорологический комплекс
Номер патента: U 5649
Опубликовано: 30.10.2009
Авторы: Потапов Александр Львович, Сенько Александр Яковлевич, Гринчук Анатолий Петрович, Повхлеб Екатерина Григорьевна, Соболевский Александр Владимирович
Текст

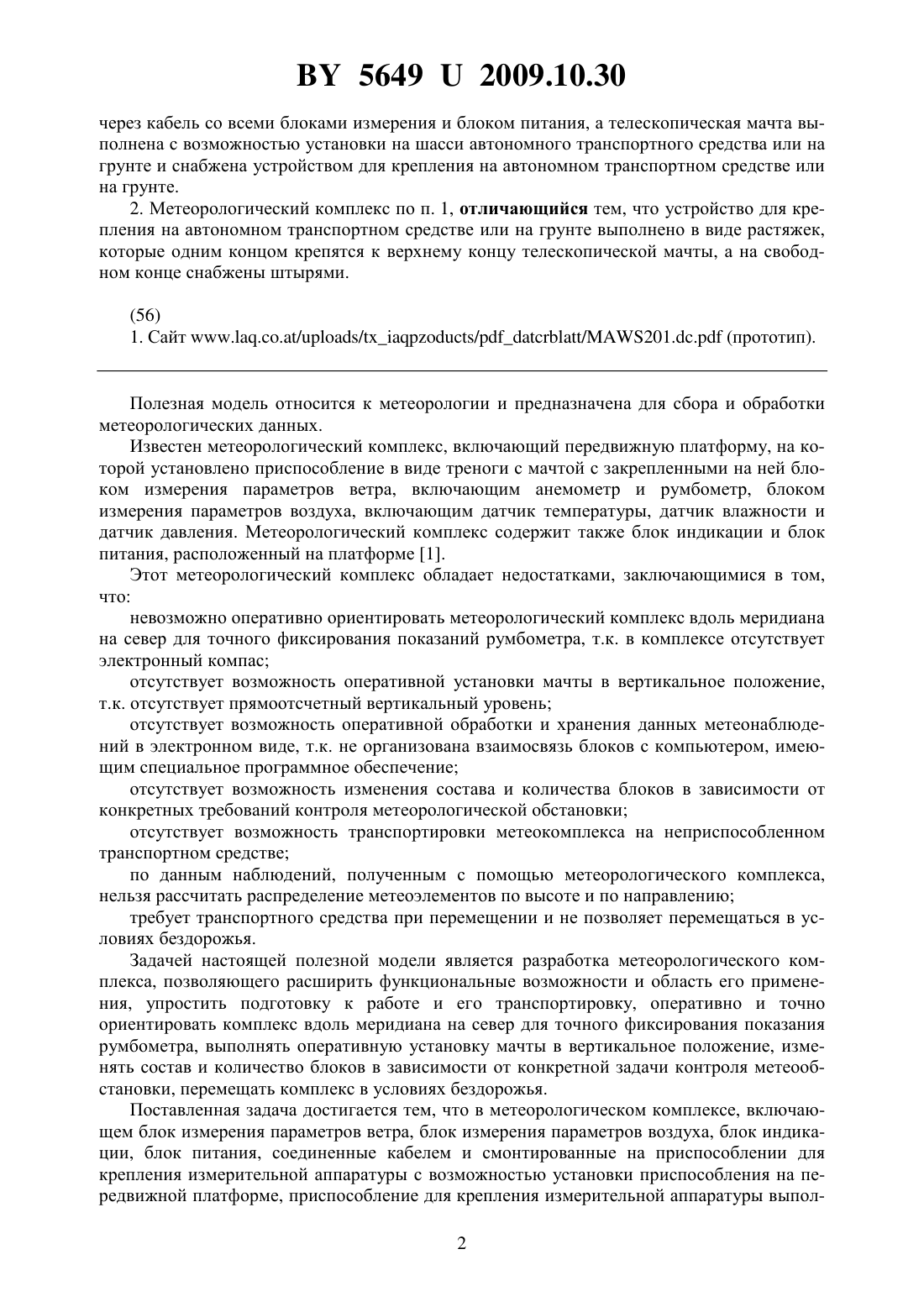

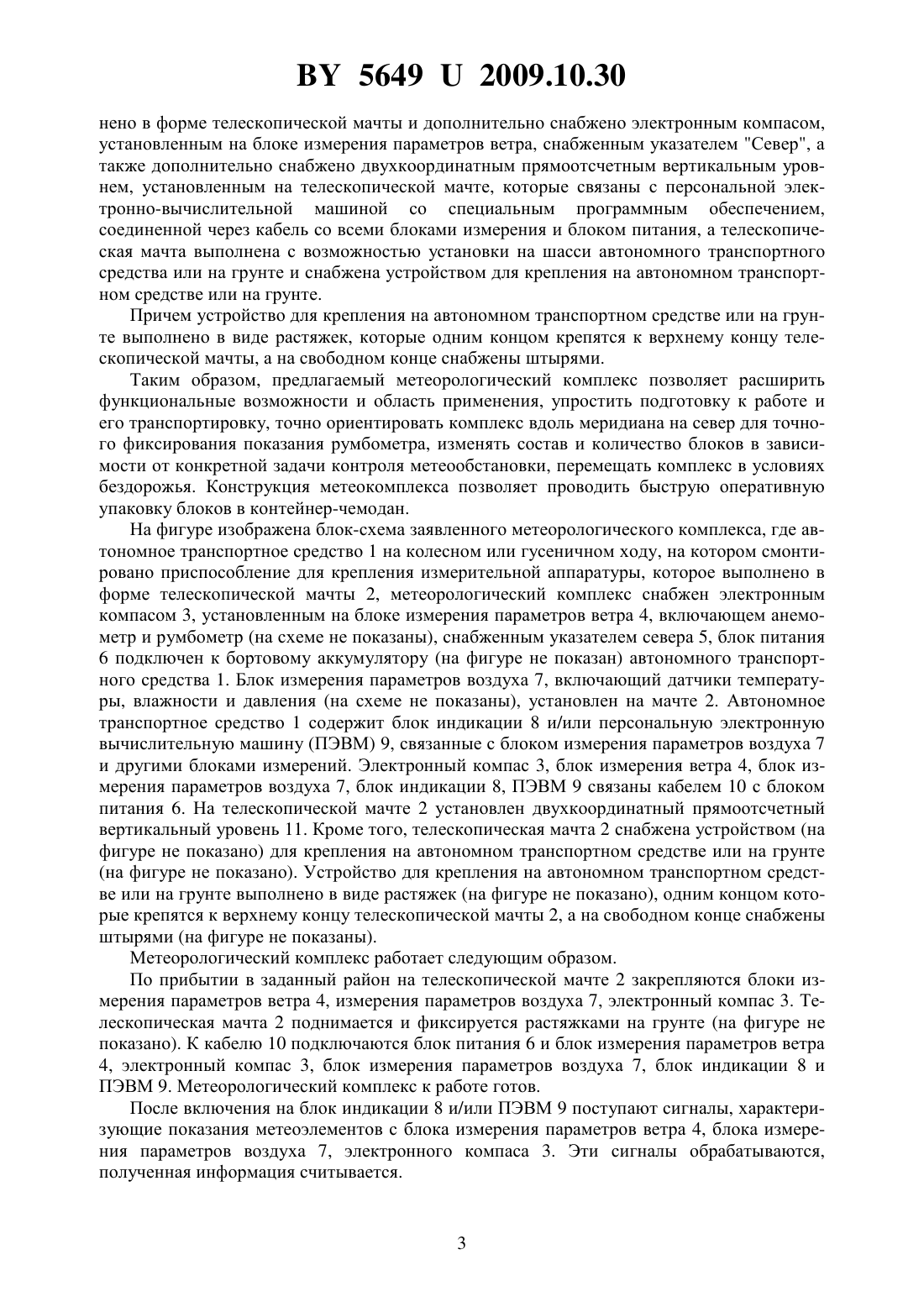

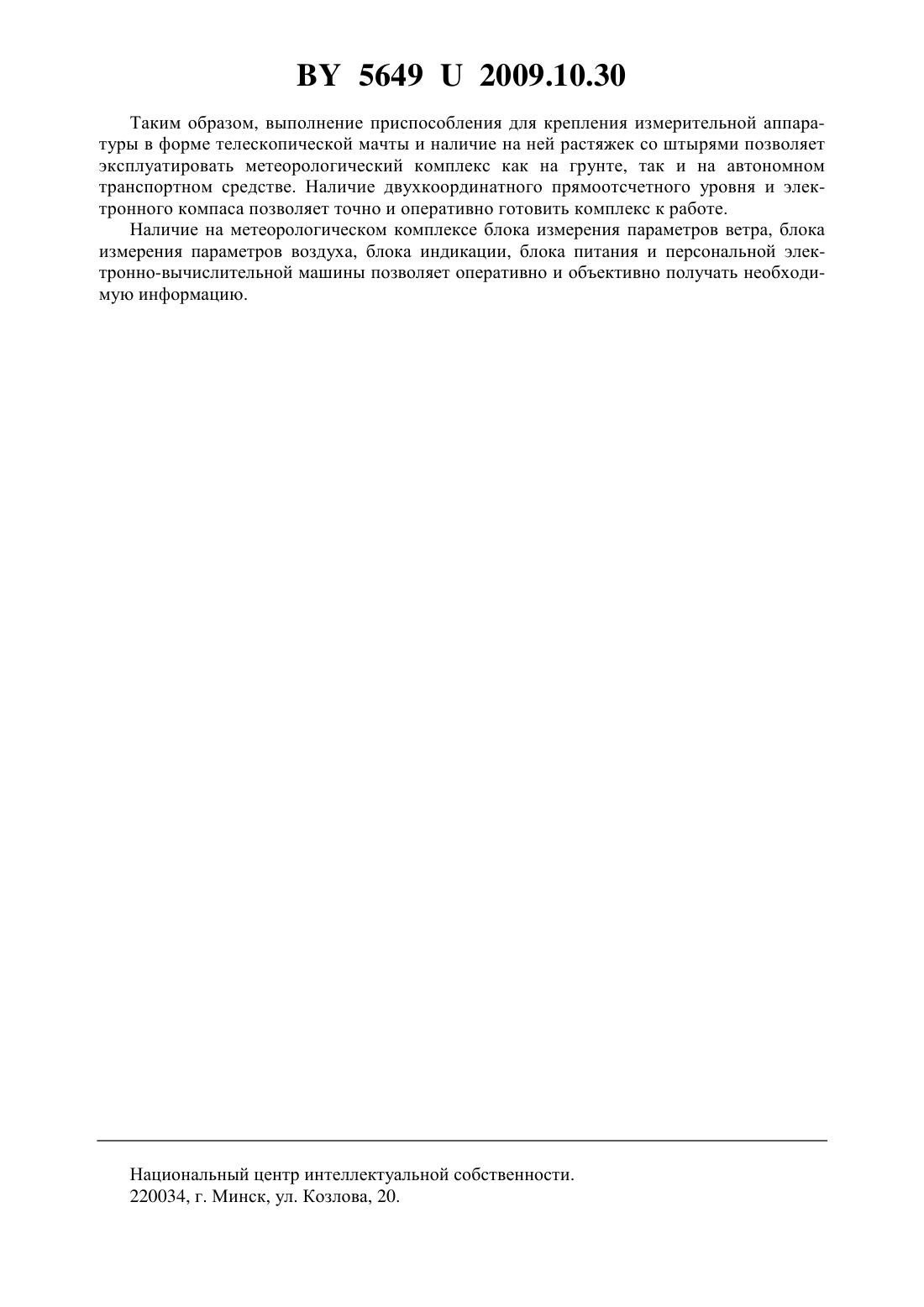

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие Минский НИИ радиоматериалов(72) Авторы Гринчук Анатолий Петрович Повхлеб Екатерина Григорьевна Потапов Александр Львович Соболевский Александр Владимирович Сенько Александр Яковлевич(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие Минский НИИ радиоматериалов(57) 1. Метеорологический комплекс, включающий блок измерения параметров ветра, блок измерения параметров воздуха, блок индикации, блок питания, соединенные кабелем и смонтированные на приспособлении для крепления измерительной аппаратуры с возможностью установки приспособления на передвижной платформе, отличающийся тем, что приспособление для крепления измерительной аппаратуры выполнено в форме телескопической мачты и дополнительно снабжено электронным компасом, установленным на блоке измерения параметров ветра, снабженным указателем Север, а также снабжено двухкоординатным прямоотсчетным вертикальным уровнем, установленным на телескопической мачте, и персональной электронно-вычислительной машиной, которая соединена 56492009.10.30 через кабель со всеми блоками измерения и блоком питания, а телескопическая мачта выполнена с возможностью установки на шасси автономного транспортного средства или на грунте и снабжена устройством для крепления на автономном транспортном средстве или на грунте. 2. Метеорологический комплекс по п. 1, отличающийся тем, что устройство для крепления на автономном транспортном средстве или на грунте выполнено в виде растяжек,которые одним концом крепятся к верхнему концу телескопической мачты, а на свободном конце снабжены штырями.(56) 1. Сайт ////201 (прототип). Полезная модель относится к метеорологии и предназначена для сбора и обработки метеорологических данных. Известен метеорологический комплекс, включающий передвижную платформу, на которой установлено приспособление в виде треноги с мачтой с закрепленными на ней блоком измерения параметров ветра, включающим анемометр и румбометр, блоком измерения параметров воздуха, включающим датчик температуры, датчик влажности и датчик давления. Метеорологический комплекс содержит также блок индикации и блок питания, расположенный на платформе 1. Этот метеорологический комплекс обладает недостатками, заключающимися в том,что невозможно оперативно ориентировать метеорологический комплекс вдоль меридиана на север для точного фиксирования показаний румбометра, т.к. в комплексе отсутствует электронный компас отсутствует возможность оперативной установки мачты в вертикальное положение,т.к. отсутствует прямоотсчетный вертикальный уровень отсутствует возможность оперативной обработки и хранения данных метеонаблюдений в электронном виде, т.к. не организована взаимосвязь блоков с компьютером, имеющим специальное программное обеспечение отсутствует возможность изменения состава и количества блоков в зависимости от конкретных требований контроля метеорологической обстановки отсутствует возможность транспортировки метеокомплекса на неприспособленном транспортном средстве по данным наблюдений, полученным с помощью метеорологического комплекса,нельзя рассчитать распределение метеоэлементов по высоте и по направлению требует транспортного средства при перемещении и не позволяет перемещаться в условиях бездорожья. Задачей настоящей полезной модели является разработка метеорологического комплекса, позволяющего расширить функциональные возможности и область его применения, упростить подготовку к работе и его транспортировку, оперативно и точно ориентировать комплекс вдоль меридиана на север для точного фиксирования показания румбометра, выполнять оперативную установку мачты в вертикальное положение, изменять состав и количество блоков в зависимости от конкретной задачи контроля метеообстановки, перемещать комплекс в условиях бездорожья. Поставленная задача достигается тем, что в метеорологическом комплексе, включающем блок измерения параметров ветра, блок измерения параметров воздуха, блок индикации, блок питания, соединенные кабелем и смонтированные на приспособлении для крепления измерительной аппаратуры с возможностью установки приспособления на передвижной платформе, приспособление для крепления измерительной аппаратуры выпол 2 56492009.10.30 нено в форме телескопической мачты и дополнительно снабжено электронным компасом,установленным на блоке измерения параметров ветра, снабженным указателем Север, а также дополнительно снабжено двухкоординатным прямоотсчетным вертикальным уровнем, установленным на телескопической мачте, которые связаны с персональной электронно-вычислительной машиной со специальным программным обеспечением,соединенной через кабель со всеми блоками измерения и блоком питания, а телескопическая мачта выполнена с возможностью установки на шасси автономного транспортного средства или на грунте и снабжена устройством для крепления на автономном транспортном средстве или на грунте. Причем устройство для крепления на автономном транспортном средстве или на грунте выполнено в виде растяжек, которые одним концом крепятся к верхнему концу телескопической мачты, а на свободном конце снабжены штырями. Таким образом, предлагаемый метеорологический комплекс позволяет расширить функциональные возможности и область применения, упростить подготовку к работе и его транспортировку, точно ориентировать комплекс вдоль меридиана на север для точного фиксирования показания румбометра, изменять состав и количество блоков в зависимости от конкретной задачи контроля метеообстановки, перемещать комплекс в условиях бездорожья. Конструкция метеокомплекса позволяет проводить быструю оперативную упаковку блоков в контейнер-чемодан. На фигуре изображена блок-схема заявленного метеорологического комплекса, где автономное транспортное средство 1 на колесном или гусеничном ходу, на котором смонтировано приспособление для крепления измерительной аппаратуры, которое выполнено в форме телескопической мачты 2, метеорологический комплекс снабжен электронным компасом 3, установленным на блоке измерения параметров ветра 4, включающем анемометр и румбометр (на схеме не показаны), снабженным указателем севера 5, блок питания 6 подключен к бортовому аккумулятору (на фигуре не показан) автономного транспортного средства 1. Блок измерения параметров воздуха 7, включающий датчики температуры, влажности и давления (на схеме не показаны), установлен на мачте 2. Автономное транспортное средство 1 содержит блок индикации 8 и/или персональную электронную вычислительную машину (ПЭВМ) 9, связанные с блоком измерения параметров воздуха 7 и другими блоками измерений. Электронный компас 3, блок измерения ветра 4, блок измерения параметров воздуха 7, блок индикации 8, ПЭВМ 9 связаны кабелем 10 с блоком питания 6. На телескопической мачте 2 установлен двухкоординатный прямоотсчетный вертикальный уровень 11. Кроме того, телескопическая мачта 2 снабжена устройством (на фигуре не показано) для крепления на автономном транспортном средстве или на грунте(на фигуре не показано). Устройство для крепления на автономном транспортном средстве или на грунте выполнено в виде растяжек (на фигуре не показано), одним концом которые крепятся к верхнему концу телескопической мачты 2, а на свободном конце снабжены штырями (на фигуре не показаны). Метеорологический комплекс работает следующим образом. По прибытии в заданный район на телескопической мачте 2 закрепляются блоки измерения параметров ветра 4, измерения параметров воздуха 7, электронный компас 3. Телескопическая мачта 2 поднимается и фиксируется растяжками на грунте (на фигуре не показано). К кабелю 10 подключаются блок питания 6 и блок измерения параметров ветра 4, электронный компас 3, блок измерения параметров воздуха 7, блок индикации 8 и ПЭВМ 9. Метеорологический комплекс к работе готов. После включения на блок индикации 8 и/или ПЭВМ 9 поступают сигналы, характеризующие показания метеоэлементов с блока измерения параметров ветра 4, блока измерения параметров воздуха 7, электронного компаса 3. Эти сигналы обрабатываются,полученная информация считывается. 56492009.10.30 Таким образом, выполнение приспособления для крепления измерительной аппаратуры в форме телескопической мачты и наличие на ней растяжек со штырями позволяет эксплуатировать метеорологический комплекс как на грунте, так и на автономном транспортном средстве. Наличие двухкоординатного прямоотсчетного уровня и электронного компаса позволяет точно и оперативно готовить комплекс к работе. Наличие на метеорологическом комплексе блока измерения параметров ветра, блока измерения параметров воздуха, блока индикации, блока питания и персональной электронно-вычислительной машины позволяет оперативно и объективно получать необходимую информацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
МПК / Метки
МПК: G01W 1/10
Метки: метеорологический, комплекс
