Обойма из монолитного железобетона

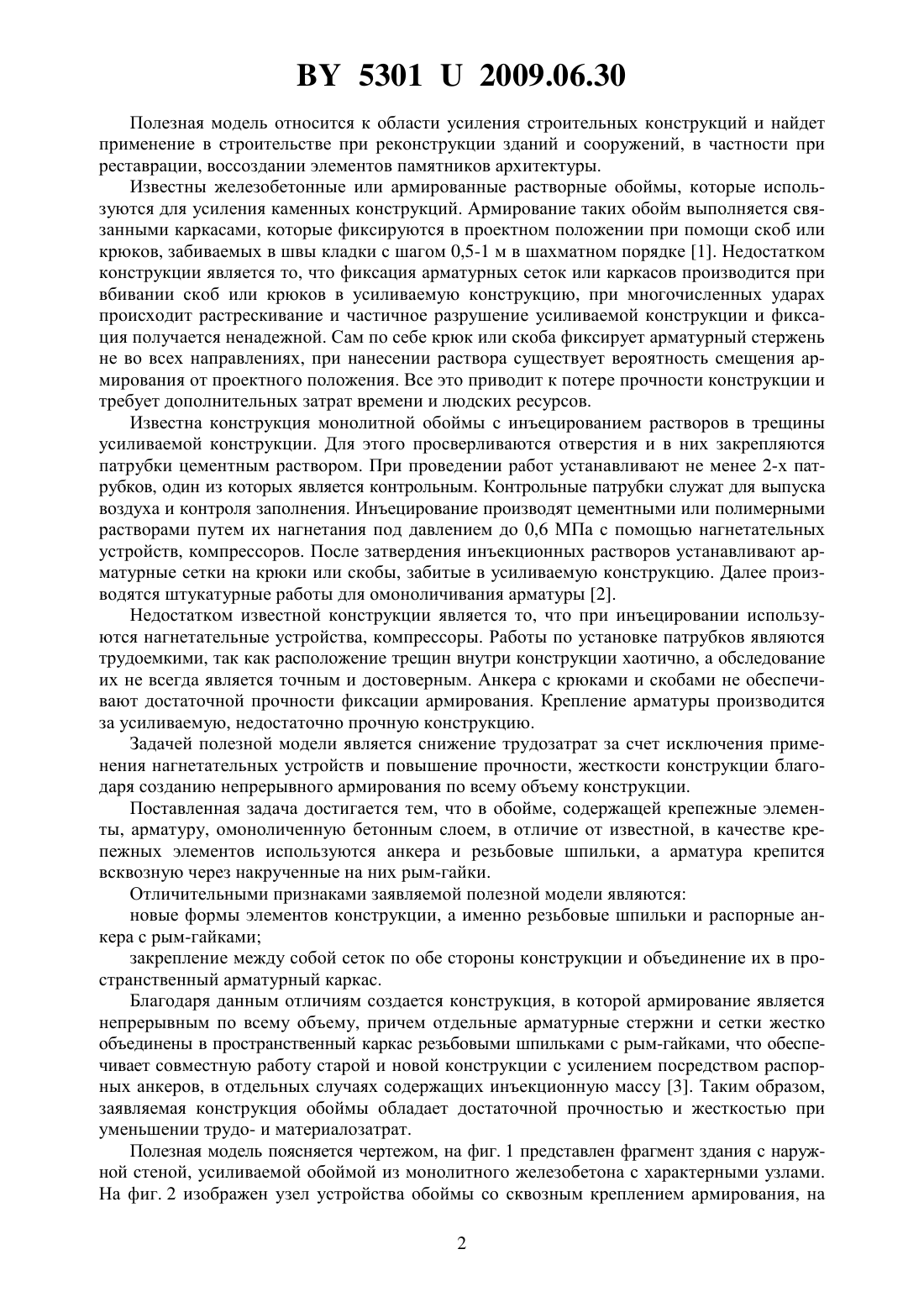

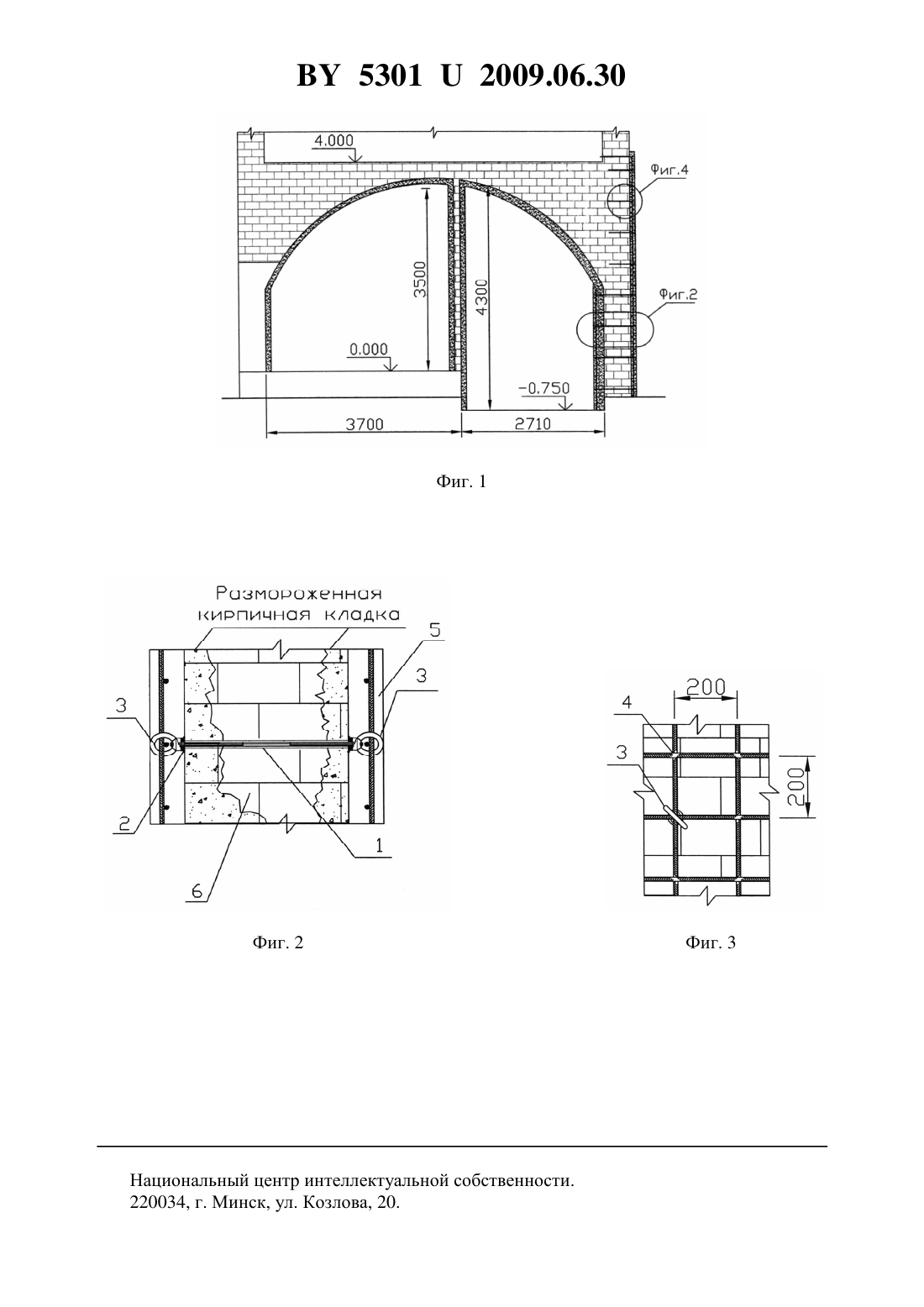

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОЙМА ИЗ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОНА(72) Автор Котенков Илья Александрович(57) Обойма из монолитного железобетона, содержащая крепежные элементы, арматуру,омоноличенную бетонным слоем, отличающаяся тем, что в качестве крепежных элементов используются анкера и резьбовые шпильки, а арматура крепится всквозную через накрученные на них рым-гайки.(56) 1. СНиП 3.03.01-87. Несущие и ограждающие конструкции. - М. Государственный строительный комитет, 1991. 2. Лазовский Д.Н. Рекомендации по усилению железобетонных и каменных конструкций. - Новополоцк ПГУ, 1993. 3. Патент РБ 4971, МПК Е 04 С, 2008. 4. Каталог фирмы ИЧТП Еврокрепеж ЕКТКаталог 2007. - С. 98. 53012009.06.30 Полезная модель относится к области усиления строительных конструкций и найдет применение в строительстве при реконструкции зданий и сооружений, в частности при реставрации, воссоздании элементов памятников архитектуры. Известны железобетонные или армированные растворные обоймы, которые используются для усиления каменных конструкций. Армирование таких обойм выполняется связанными каркасами, которые фиксируются в проектном положении при помощи скоб или крюков, забиваемых в швы кладки с шагом 0,5-1 м в шахматном порядке 1. Недостатком конструкции является то, что фиксация арматурных сеток или каркасов производится при вбивании скоб или крюков в усиливаемую конструкцию, при многочисленных ударах происходит растрескивание и частичное разрушение усиливаемой конструкции и фиксация получается ненадежной. Сам по себе крюк или скоба фиксирует арматурный стержень не во всех направлениях, при нанесении раствора существует вероятность смещения армирования от проектного положения. Все это приводит к потере прочности конструкции и требует дополнительных затрат времени и людских ресурсов. Известна конструкция монолитной обоймы с инъецированием растворов в трещины усиливаемой конструкции. Для этого просверливаются отверстия и в них закрепляются патрубки цементным раствором. При проведении работ устанавливают не менее 2-х патрубков, один из которых является контрольным. Контрольные патрубки служат для выпуска воздуха и контроля заполнения. Инъецирование производят цементными или полимерными растворами путем их нагнетания под давлением до 0,6 МПа с помощью нагнетательных устройств, компрессоров. После затвердения инъекционных растворов устанавливают арматурные сетки на крюки или скобы, забитые в усиливаемую конструкцию. Далее производятся штукатурные работы для омоноличивания арматуры 2. Недостатком известной конструкции является то, что при инъецировании используются нагнетательные устройства, компрессоры. Работы по установке патрубков являются трудоемкими, так как расположение трещин внутри конструкции хаотично, а обследование их не всегда является точным и достоверным. Анкера с крюками и скобами не обеспечивают достаточной прочности фиксации армирования. Крепление арматуры производится за усиливаемую, недостаточно прочную конструкцию. Задачей полезной модели является снижение трудозатрат за счет исключения применения нагнетательных устройств и повышение прочности, жесткости конструкции благодаря созданию непрерывного армирования по всему объему конструкции. Поставленная задача достигается тем, что в обойме, содержащей крепежные элементы, арматуру, омоноличенную бетонным слоем, в отличие от известной, в качестве крепежных элементов используются анкера и резьбовые шпильки, а арматура крепится всквозную через накрученные на них рым-гайки. Отличительными признаками заявляемой полезной модели являются новые формы элементов конструкции, а именно резьбовые шпильки и распорные анкера с рым-гайками закрепление между собой сеток по обе стороны конструкции и объединение их в пространственный арматурный каркас. Благодаря данным отличиям создается конструкция, в которой армирование является непрерывным по всему объему, причем отдельные арматурные стержни и сетки жестко объединены в пространственный каркас резьбовыми шпильками с рым-гайками, что обеспечивает совместную работу старой и новой конструкции с усилением посредством распорных анкеров, в отдельных случаях содержащих инъекционную массу 3. Таким образом,заявляемая конструкция обоймы обладает достаточной прочностью и жесткостью при уменьшении трудо- и материалозатрат. Полезная модель поясняется чертежом, на фиг. 1 представлен фрагмент здания с наружной стеной, усиливаемой обоймой из монолитного железобетона с характерными узлами. На фиг. 2 изображен узел устройства обоймы со сквозным креплением армирования, на 2 53012009.06.30 фиг. 4 - с закреплением армирования в тех местах усиливаемой конструкции, где невозможно сквозное засверливание, а на фиг. 3 представлена схема расположения арматурных стержней относительно элементов их закрепления. Полезная модель содержит стяжную шпильку 1, шайбу 2, рым-гайку 3, арматуру 4,омоноличенную бетонным слоем 5, усиливаемую конструкцию 6, анкер 7. Устройство обоймы осуществляется следующим образом. С поверхности старой усиливаемой конструкции 6 срубаются выступы, удаляется пыль и элементы размороженной кладки, просушкой поверхности удаляется влага. С определенным шагом просверливаются отверстия на глубину, обеспечивающую установку анкеров 7 и надежную их фиксацию в теле старой усиливаемой конструкции 6, в местах, где невозможно сквозное засверливание, например при сопряжении со сводом (фиг. 4). В качестве анкеров 7 могут использоваться распорный анкер металлический, распорный с металлическим сердечником и полипропиленовым дюбелем, шпилька с ампулой - химанкер, распорный с инъекционной массой 3 в зависимости от состояния усиливаемой конструкции. В местах, где возможно сквозное засверливание (фиг. 2), устанавливаются резьбовые шпильки 1. На торчащие концы с резьбой шпилек 1 и анкеров 7 устанавливаются шайбы 2 и накручивают рымгайки 3 по обе стороны усиливаемой конструкции. Кольцо рым-гайки имеет прочность на разрыв, равную прочности разрыва шпильки,на которую накручивается данная гайка 4, поэтому армирование такого вида целесообразно для конструкций, воспринимающих нагрузку на сжатие, в данном случае - наружная стена здания. Причем, при затягивании рым-гаек динамометрическим ключом можно создать предварительное напряжение в усиливаемой конструкции для уменьшения деформаций при вертикальных нагрузках на конструкцию. На поверхности усиливаемой конструкции 6 выполняется арматурный каркас с помощью арматуры 4 по принципам и взаимному расположению стержней, представленному на (фиг. 3). Арматура 4 вяжется из отдельных стержней, причем два перекрестных стержня продеваются сквозь кольцо рым-гайки 3 для надежной фиксации и объединения двух арматурных сеток по обе стороны усиливаемой конструкции в пространственный арматурный каркас. После закрепления арматурного каркаса производится его омоноличивание бетонным слоем 5 при нанесении раствора вручную либо торкретированием. В качестве бетонного слоя 5 используются смеси цементно-песчаные, сложные растворы либо бетоны с заполнителями средней величины при торкретировании. Нанесение смесей выполняется поэтапно. После затвердения бетонной смеси статическая работа конструкции обеспечивается перераспределением усилий между старой и новой конструкциями связанными между собой армированием посредством шпилек 1 и анкеров 7. Использование заявляемой полезной модели позволит сократить сроки устройства усиления конструкций стен, простенков, колонн, пилонов с требуемыми прочностными характеристиками, получить значительный экономический эффект при реставрации и реконструкции объектов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
