Пробоотборник для отбора проб жидкости

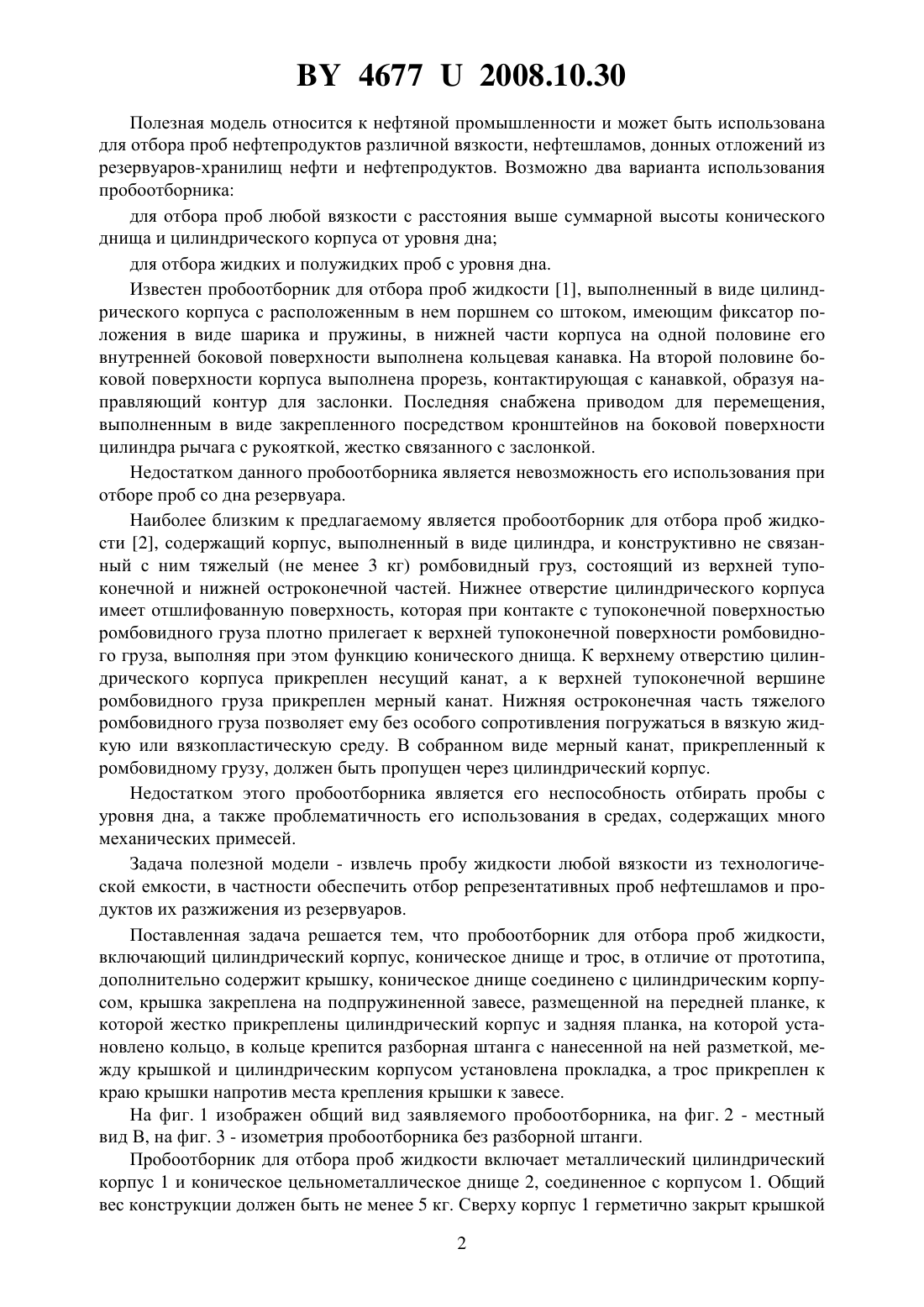

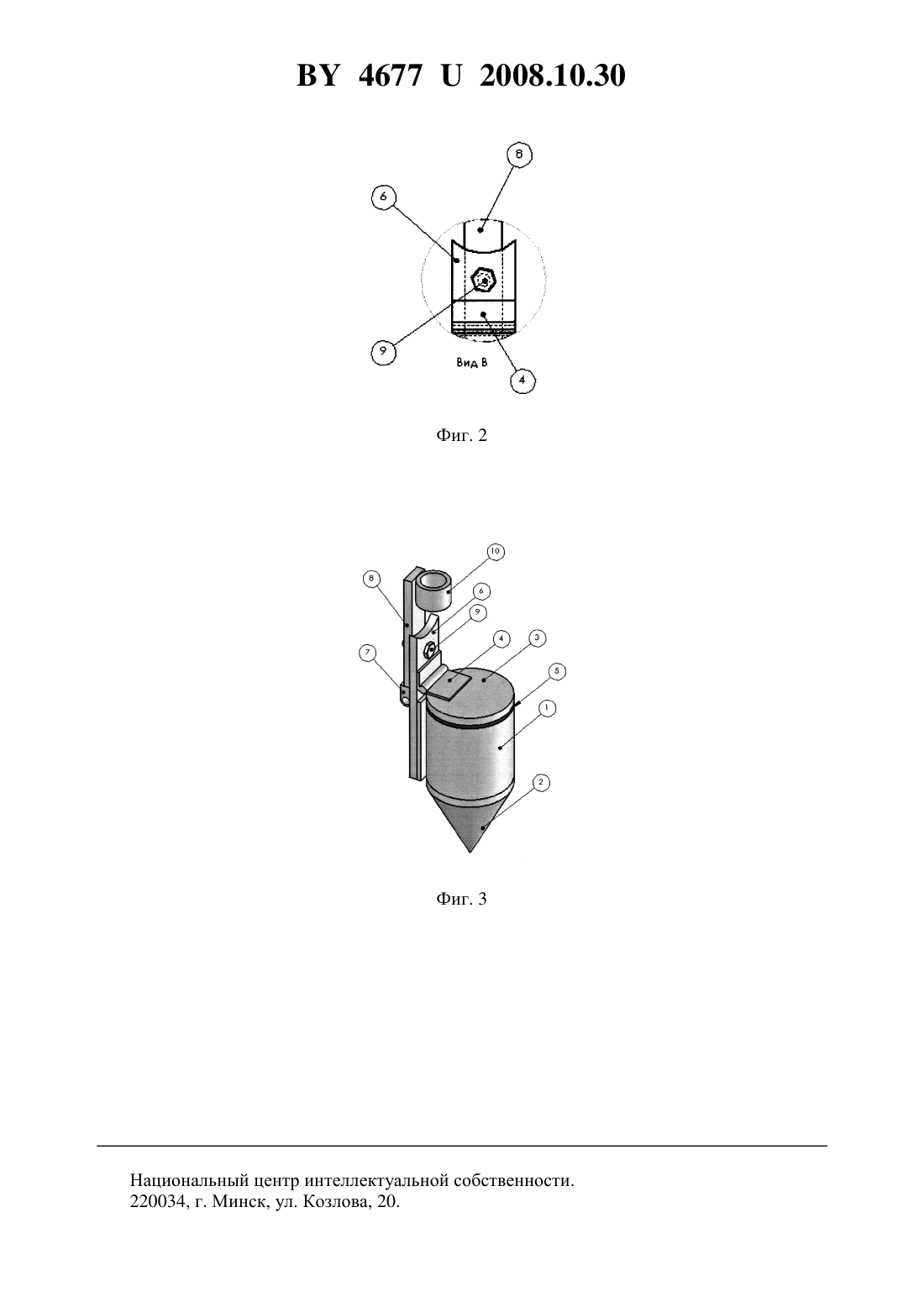

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОБООТБОРНИК ДЛЯ ОТБОРА ПРОБ ЖИДКОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Волочник Алексей Михайлович Ткачев Сергей Михайлович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Пробоотборник для отбора проб жидкости, включающий цилиндрический корпус,коническое днище и трос, отличающийся тем, что дополнительно содержит крышку, коническое днище соединено с цилиндрическим корпусом, крышка закреплена на подпружиненной завесе, размещенной на передней планке, к которой жестко прикреплены цилиндрический корпус и задняя планка, на которой установлено кольцо, в кольце крепится разборная штанга с нанесенной на ней разметкой, между крышкой и цилиндрическим корпусом установлена прокладка, а трос прикреплен к краю крышки напротив места крепления крышки к завесе. 46772008.10.30 Полезная модель относится к нефтяной промышленности и может быть использована для отбора проб нефтепродуктов различной вязкости, нефтешламов, донных отложений из резервуаров-хранилищ нефти и нефтепродуктов. Возможно два варианта использования пробоотборника для отбора проб любой вязкости с расстояния выше суммарной высоты конического днища и цилиндрического корпуса от уровня дна для отбора жидких и полужидких проб с уровня дна. Известен пробоотборник для отбора проб жидкости 1, выполненный в виде цилиндрического корпуса с расположенным в нем поршнем со штоком, имеющим фиксатор положения в виде шарика и пружины, в нижней части корпуса на одной половине его внутренней боковой поверхности выполнена кольцевая канавка. На второй половине боковой поверхности корпуса выполнена прорезь, контактирующая с канавкой, образуя направляющий контур для заслонки. Последняя снабжена приводом для перемещения,выполненным в виде закрепленного посредством кронштейнов на боковой поверхности цилиндра рычага с рукояткой, жестко связанного с заслонкой. Недостатком данного пробоотборника является невозможность его использования при отборе проб со дна резервуара. Наиболее близким к предлагаемому является пробоотборник для отбора проб жидкости 2, содержащий корпус, выполненный в виде цилиндра, и конструктивно не связанный с ним тяжелый (не менее 3 кг) ромбовидный груз, состоящий из верхней тупоконечной и нижней остроконечной частей. Нижнее отверстие цилиндрического корпуса имеет отшлифованную поверхность, которая при контакте с тупоконечной поверхностью ромбовидного груза плотно прилегает к верхней тупоконечной поверхности ромбовидного груза, выполняя при этом функцию конического днища. К верхнему отверстию цилиндрического корпуса прикреплен несущий канат, а к верхней тупоконечной вершине ромбовидного груза прикреплен мерный канат. Нижняя остроконечная часть тяжелого ромбовидного груза позволяет ему без особого сопротивления погружаться в вязкую жидкую или вязкопластическую среду. В собранном виде мерный канат, прикрепленный к ромбовидному грузу, должен быть пропущен через цилиндрический корпус. Недостатком этого пробоотборника является его неспособность отбирать пробы с уровня дна, а также проблематичность его использования в средах, содержащих много механических примесей. Задача полезной модели - извлечь пробу жидкости любой вязкости из технологической емкости, в частности обеспечить отбор репрезентативных проб нефтешламов и продуктов их разжижения из резервуаров. Поставленная задача решается тем, что пробоотборник для отбора проб жидкости,включающий цилиндрический корпус, коническое днище и трос, в отличие от прототипа,дополнительно содержит крышку, коническое днище соединено с цилиндрическим корпусом, крышка закреплена на подпружиненной завесе, размещенной на передней планке, к которой жестко прикреплены цилиндрический корпус и задняя планка, на которой установлено кольцо, в кольце крепится разборная штанга с нанесенной на ней разметкой, между крышкой и цилиндрическим корпусом установлена прокладка, а трос прикреплен к краю крышки напротив места крепления крышки к завесе. На фиг. 1 изображен общий вид заявляемого пробоотборника, на фиг. 2 - местный вид В, на фиг. 3 - изометрия пробоотборника без разборной штанги. Пробоотборник для отбора проб жидкости включает металлический цилиндрический корпус 1 и коническое цельнометаллическое днище 2, соединенное с корпусом 1. Общий вес конструкции должен быть не менее 5 кг. Сверху корпус 1 герметично закрыт крышкой 2 46772008.10.30 3, закрепленной на подпружиненной завесе 4. Герметичность обеспечивается резиновой прокладкой 5, размещенной между крышкой и корпусом. Цилиндрический корпус 1 и завеса 4 жестко закреплены на передней планке 6. К планке 6 при помощи завесы 7 прикреплена задняя планка 8, дополнительно зафиксированная болтом 9. К планке 8 прикреплено кольцо 10, в которое вставляют разборную штангу 11. Штанга 11 является разборной конструкцией, изготовленной из алюминиевой или углепластиковой трубы с нанесенной на нее разметкой. Через штангу 11 пропущен металлический трос 12, который прикреплен к краю крышки 3 напротив места крепления крышки к завесе 4. Используют заявляемый пробоотборник следующим образом. Собирают штангу 11 нужной длины в зависимости от глубины замеров. Для отбора проб жидкости любой вязкости на расстоянии выше суммарной высоты конического днища и цилиндрического корпуса от уровня дна необходимо ввести пробоотборник через замерный люк в резервуар на необходимую глубину (по разметке штанги 11). По достижению нужной глубины необходимо потянуть вверх за трос 12, что приведет к открытию крышки 3 и заполнению цилиндрического корпуса 1 отбираемой жидкостью. После этого необходимо отпустить трос до закрытия крышки 3 и вытащить пробоотборник. Для отбора полужидких и жидких проб с уровня дна необходимо вывернуть фиксирующий болт 9, затем ввести пробоотборник через замерной люк в резервуар до упора о дно. При этом цилиндрический корпус 1 должен повернуться на завесе 4 и принять перпендикулярное положение относительно штанги 11, а трос 12 лечь в выемку передней планки 6. Затем следует, прижимая штангу 11 к днищу 2, потянуть вверх за трос 12, что приведет к открытию крышки 3 и заполнению отбираемой жидкостью цилиндрического корпуса 1. После этого необходимо отпустить трос до закрытия крышки и вытащить пробоотборник. Конструкция пробоотборника прежде всего ориентирована на извлечение проб высокой вязкости. Коническая форма цельнометаллического днища и обтекаемая форма корпуса обеспечивают более легкое погружение в слой нефтешлама. Этому же способствует наличие штанги, на которую можно дополнительно надавить сверху, а также общий вес конструкции (не менее 5 кг). Для того чтобы отобрать пробу шлама с определенной глубины, в конструкции предусмотрены крышка на подпружиненной завесе и герметизирующая прокладка. Это не позволяет нефти и более жидким верхним слоям заполнить цилиндрический корпус при прохождении сквозь них пробоотборника. Для тех же целей (отбор пробы с определенной глубины) служит разметка на штанге,а также трос, при помощи которого открывают крышку на необходимой глубине. Для отбора проб с уровня дна служит завеса 7, на которой пробоотборник может опрокидываться. Следовательно, использование заявляемого пробоотборника позволяет извлечь пробу жидкости любой вязкости с любого уровня технологической емкости или резервуара, в том числе с уровня дна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
