Тепло- гидроизоляционный элемент для инверсионных крыш

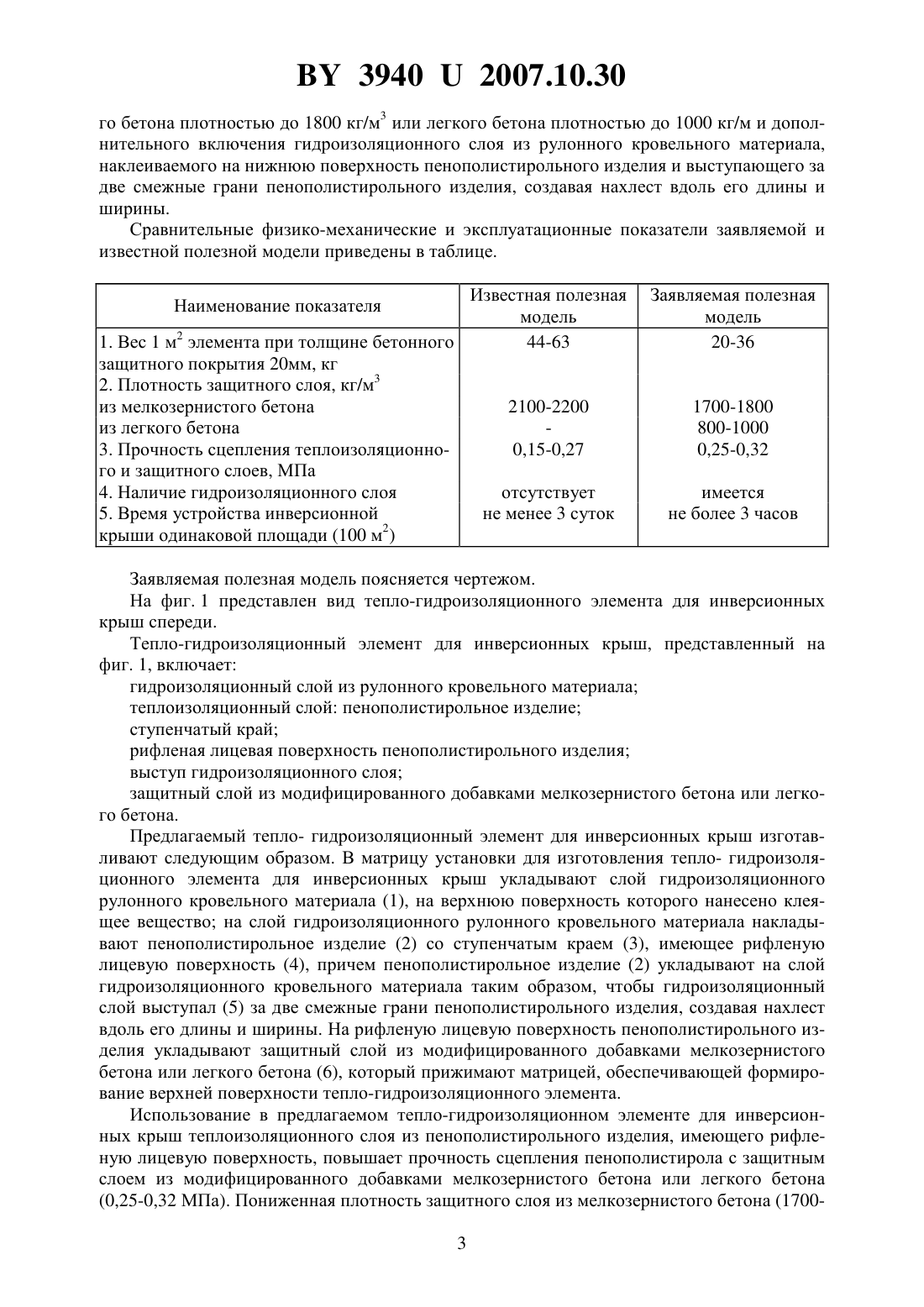

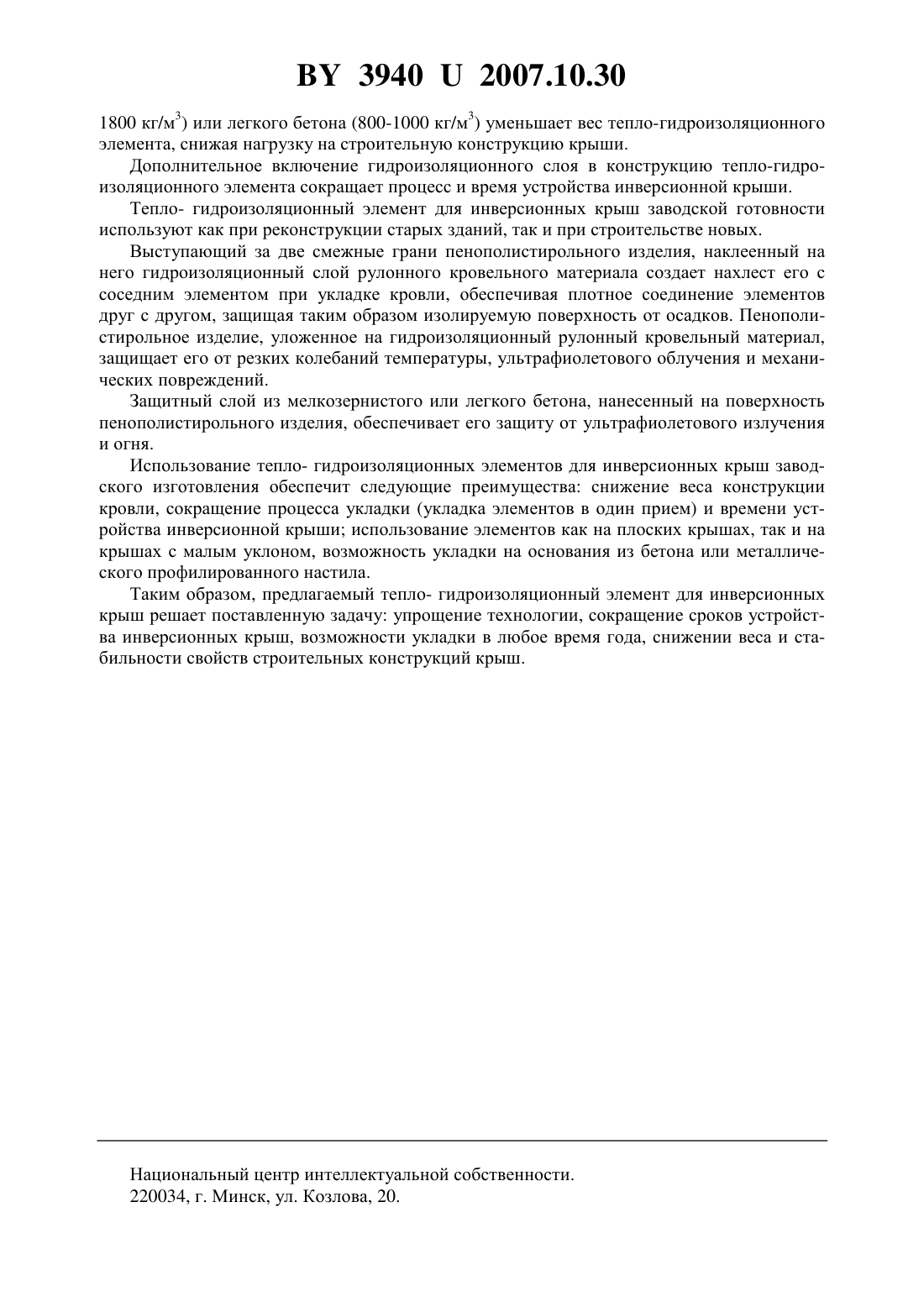

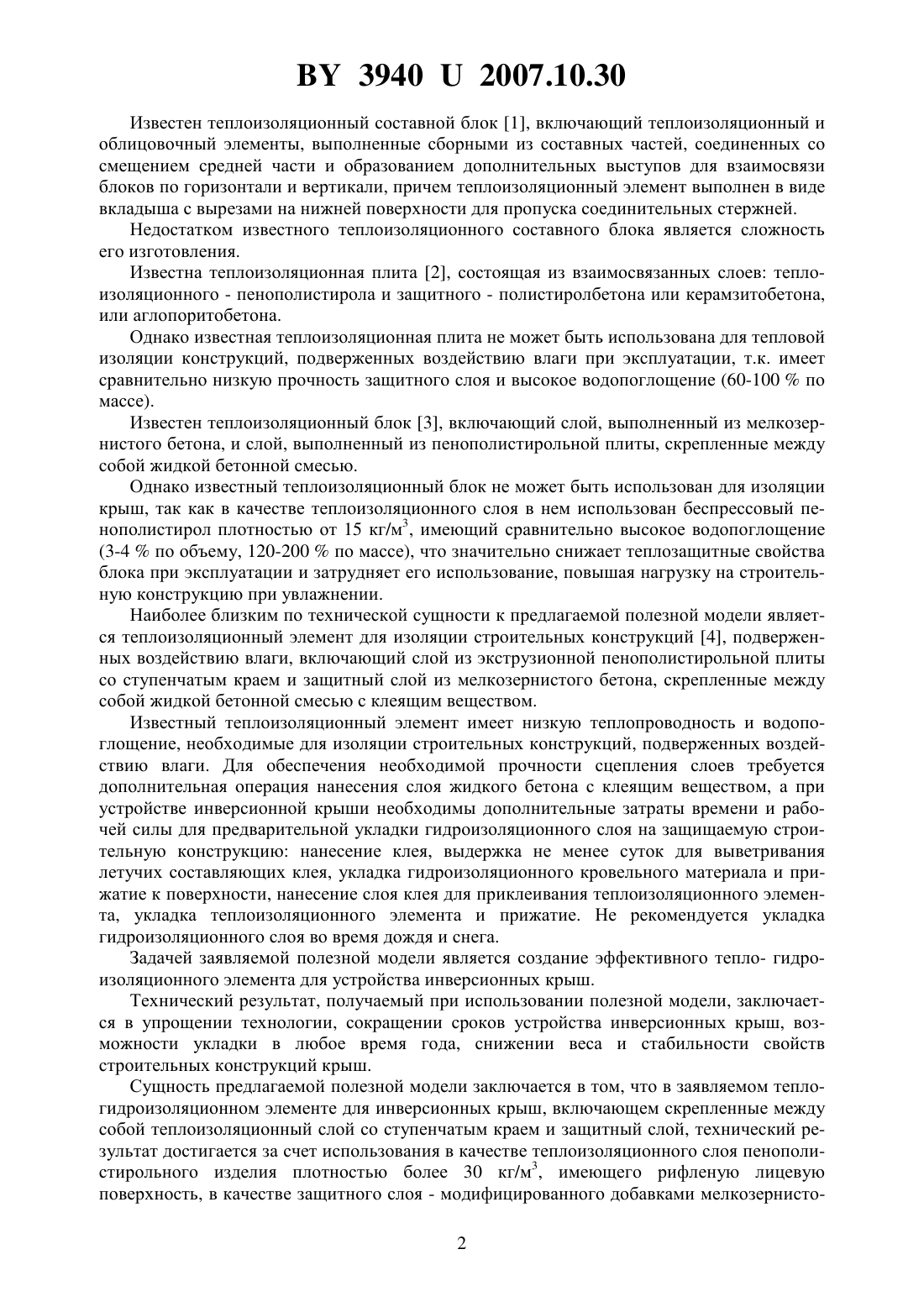

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕПЛО- ГИДРОИЗОЛЯЦИОННЫЙ ЭЛЕМЕНТ ДЛЯ ИНВЕРСИОННЫХ КРЫШ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИСМ(72) Авторы Стаховская Нэлли Эмануиловна Лесниченко Олег Васильевич Брановец Анатолий Владимирович(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИСМ(57) Тепло- гидроизоляционный элемент для инверсионных крыш, включающий скрепленные между собой теплоизоляционный слой со ступенчатым краем и защитный слой, отличающийся тем, что в качестве теплоизоляционного слоя используют пенополистирольное изделие плотностью более 30 кг/м 3, имеющее рифленую лицевую поверхность, в качестве защитного слоя используют модифицированный добавками мелкозернистый бетон плотностью до 1800 кг/м 3 или легкий бетон плотностью до 1000 кг/м 3 и дополнительно включает гидроизоляционный слой из рулонного кровельного материала, наклеиваемый на нижнюю поверхность пенополистирольного изделия и выступающий за две смежные грани пенополистирольного изделия, создавая нахлест вдоль его длины и ширины. Заявляемая полезная модель относится к области строительных материалов и может быть использована для устройства инверсионных крыш. 39402007.10.30 Известен теплоизоляционный составной блок 1, включающий теплоизоляционный и облицовочный элементы, выполненные сборными из составных частей, соединенных со смещением средней части и образованием дополнительных выступов для взаимосвязи блоков по горизонтали и вертикали, причем теплоизоляционный элемент выполнен в виде вкладыша с вырезами на нижней поверхности для пропуска соединительных стержней. Недостатком известного теплоизоляционного составного блока является сложность его изготовления. Известна теплоизоляционная плита 2, состоящая из взаимосвязанных слоев теплоизоляционного - пенополистирола и защитного - полистиролбетона или керамзитобетона,или аглопоритобетона. Однако известная теплоизоляционная плита не может быть использована для тепловой изоляции конструкций, подверженных воздействию влаги при эксплуатации, т.к. имеет сравнительно низкую прочность защитного слоя и высокое водопоглощение (60-100 по массе). Известен теплоизоляционный блок 3, включающий слой, выполненный из мелкозернистого бетона, и слой, выполненный из пенополистирольной плиты, скрепленные между собой жидкой бетонной смесью. Однако известный теплоизоляционный блок не может быть использован для изоляции крыш, так как в качестве теплоизоляционного слоя в нем использован беспрессовый пенополистирол плотностью от 15 кг/м 3, имеющий сравнительно высокое водопоглощение(3-4 по объему, 120-200 по массе), что значительно снижает теплозащитные свойства блока при эксплуатации и затрудняет его использование, повышая нагрузку на строительную конструкцию при увлажнении. Наиболее близким по технической сущности к предлагаемой полезной модели является теплоизоляционный элемент для изоляции строительных конструкций 4, подверженных воздействию влаги, включающий слой из экструзионной пенополистирольной плиты со ступенчатым краем и защитный слой из мелкозернистого бетона, скрепленные между собой жидкой бетонной смесью с клеящим веществом. Известный теплоизоляционный элемент имеет низкую теплопроводность и водопоглощение, необходимые для изоляции строительных конструкций, подверженных воздействию влаги. Для обеспечения необходимой прочности сцепления слоев требуется дополнительная операция нанесения слоя жидкого бетона с клеящим веществом, а при устройстве инверсионной крыши необходимы дополнительные затраты времени и рабочей силы для предварительной укладки гидроизоляционного слоя на защищаемую строительную конструкцию нанесение клея, выдержка не менее суток для выветривания летучих составляющих клея, укладка гидроизоляционного кровельного материала и прижатие к поверхности, нанесение слоя клея для приклеивания теплоизоляционного элемента, укладка теплоизоляционного элемента и прижатие. Не рекомендуется укладка гидроизоляционного слоя во время дождя и снега. Задачей заявляемой полезной модели является создание эффективного тепло- гидроизоляционного элемента для устройства инверсионных крыш. Технический результат, получаемый при использовании полезной модели, заключается в упрощении технологии, сокращении сроков устройства инверсионных крыш, возможности укладки в любое время года, снижении веса и стабильности свойств строительных конструкций крыш. Сущность предлагаемой полезной модели заключается в том, что в заявляемом теплогидроизоляционном элементе для инверсионных крыш, включающем скрепленные между собой теплоизоляционный слой со ступенчатым краем и защитный слой, технический результат достигается за счет использования в качестве теплоизоляционного слоя пенополистирольного изделия плотностью более 30 кг/м 3, имеющего рифленую лицевую поверхность, в качестве защитного слоя - модифицированного добавками мелкозернисто 2 39402007.10.30 го бетона плотностью до 1800 кг/м 3 или легкого бетона плотностью до 1000 кг/м и дополнительного включения гидроизоляционного слоя из рулонного кровельного материала,наклеиваемого на нижнюю поверхность пенополистирольного изделия и выступающего за две смежные грани пенополистирольного изделия, создавая нахлест вдоль его длины и ширины. Сравнительные физико-механические и эксплуатационные показатели заявляемой и известной полезной модели приведены в таблице. Известная полезная модель 2 1. Вес 1 м элемента при толщине бетонного 44-63 защитного покрытия 20 мм, кг 2. Плотность защитного слоя, кг/м 3 из мелкозернистого бетона 2100-2200 из легкого бетона 3. Прочность сцепления теплоизоляционно 0,15-0,27 го и защитного слоев, МПа 4. Наличие гидроизоляционного слоя отсутствует 5. Время устройства инверсионной не менее 3 суток крыши одинаковой площади (100 м 2) Наименование показателя Заявляемая полезная модель 20-36 1700-1800 800-1000 0,25-0,32 имеется не более 3 часов Заявляемая полезная модель поясняется чертежом. На фиг. 1 представлен вид тепло-гидроизоляционного элемента для инверсионных крыш спереди. Тепло-гидроизоляционный элемент для инверсионных крыш, представленный на фиг. 1, включает гидроизоляционный слой из рулонного кровельного материала теплоизоляционный слой пенополистирольное изделие ступенчатый край рифленая лицевая поверхность пенополистирольного изделия выступ гидроизоляционного слоя защитный слой из модифицированного добавками мелкозернистого бетона или легкого бетона. Предлагаемый тепло- гидроизоляционный элемент для инверсионных крыш изготавливают следующим образом. В матрицу установки для изготовления тепло- гидроизоляционного элемента для инверсионных крыш укладывают слой гидроизоляционного рулонного кровельного материала (1), на верхнюю поверхность которого нанесено клеящее вещество на слой гидроизоляционного рулонного кровельного материала накладывают пенополистирольное изделие (2) со ступенчатым краем (3), имеющее рифленую лицевую поверхность (4), причем пенополистирольное изделие (2) укладывают на слой гидроизоляционного кровельного материала таким образом, чтобы гидроизоляционный слой выступал (5) за две смежные грани пенополистирольного изделия, создавая нахлест вдоль его длины и ширины. На рифленую лицевую поверхность пенополистирольного изделия укладывают защитный слой из модифицированного добавками мелкозернистого бетона или легкого бетона (6), который прижимают матрицей, обеспечивающей формирование верхней поверхности тепло-гидроизоляционного элемента. Использование в предлагаемом тепло-гидроизоляционном элементе для инверсионных крыш теплоизоляционного слоя из пенополистирольного изделия, имеющего рифленую лицевую поверхность, повышает прочность сцепления пенополистирола с защитным слоем из модифицированного добавками мелкозернистого бетона или легкого бетона(0,25-0,32 МПа). Пониженная плотность защитного слоя из мелкозернистого бетона (17003 39402007.10.30 1800 кг/м 3) или легкого бетона (800-1000 кг/м 3) уменьшает вес тепло-гидроизоляционного элемента, снижая нагрузку на строительную конструкцию крыши. Дополнительное включение гидроизоляционного слоя в конструкцию тепло-гидроизоляционного элемента сокращает процесс и время устройства инверсионной крыши. Тепло- гидроизоляционный элемент для инверсионных крыш заводской готовности используют как при реконструкции старых зданий, так и при строительстве новых. Выступающий за две смежные грани пенополистирольного изделия, наклеенный на него гидроизоляционный слой рулонного кровельного материала создает нахлест его с соседним элементом при укладке кровли, обеспечивая плотное соединение элементов друг с другом, защищая таким образом изолируемую поверхность от осадков. Пенополистирольное изделие, уложенное на гидроизоляционный рулонный кровельный материал,защищает его от резких колебаний температуры, ультрафиолетового облучения и механических повреждений. Защитный слой из мелкозернистого или легкого бетона, нанесенный на поверхность пенополистирольного изделия, обеспечивает его защиту от ультрафиолетового излучения и огня. Использование тепло- гидроизоляционных элементов для инверсионных крыш заводского изготовления обеспечит следующие преимущества снижение веса конструкции кровли, сокращение процесса укладки (укладка элементов в один прием) и времени устройства инверсионной крыши использование элементов как на плоских крышах, так и на крышах с малым уклоном, возможность укладки на основания из бетона или металлического профилированного настила. Таким образом, предлагаемый тепло- гидроизоляционный элемент для инверсионных крыш решает поставленную задачу упрощение технологии, сокращение сроков устройства инверсионных крыш, возможности укладки в любое время года, снижении веса и стабильности свойств строительных конструкций крыш. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
