Локальная система водоснабжения

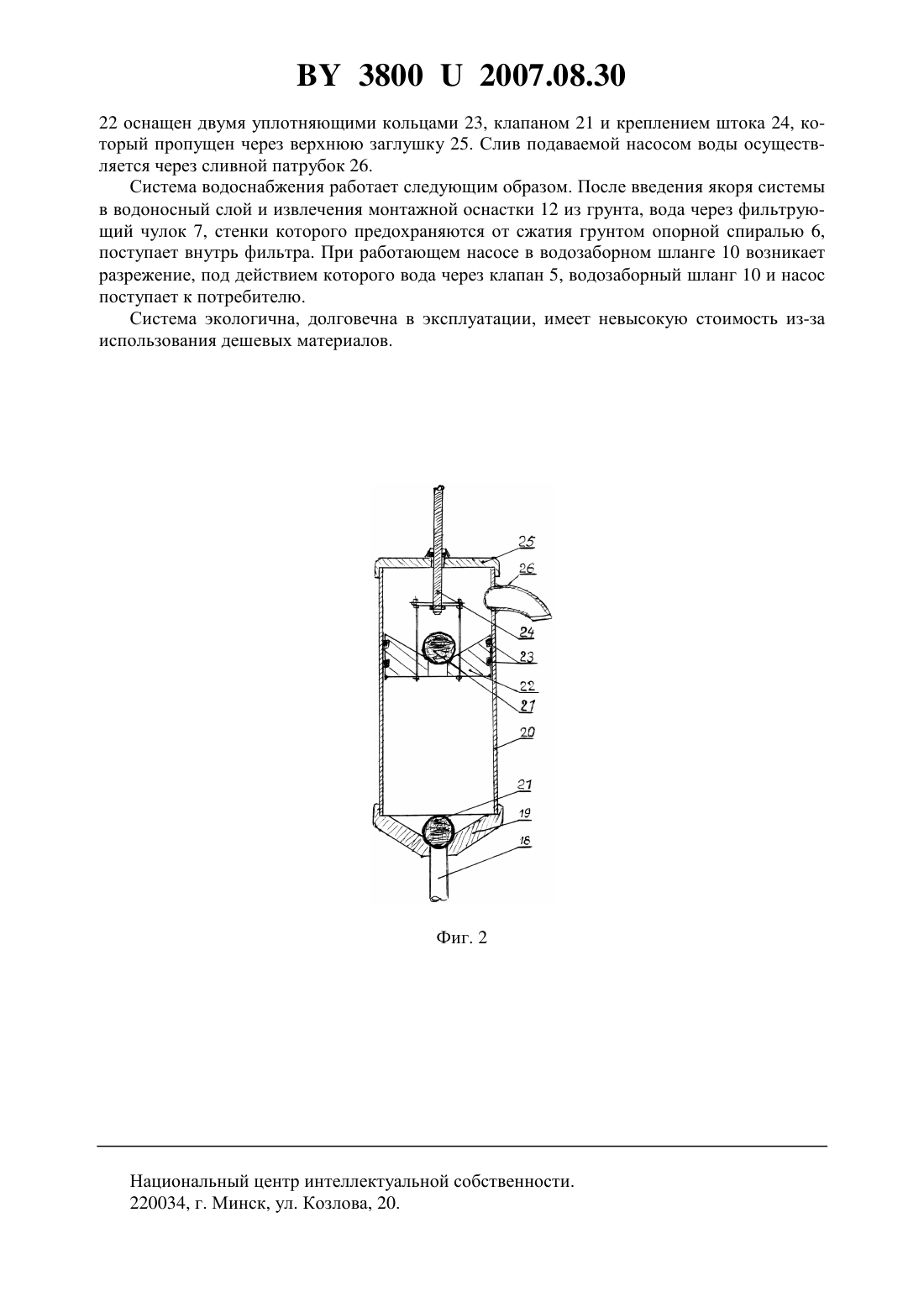

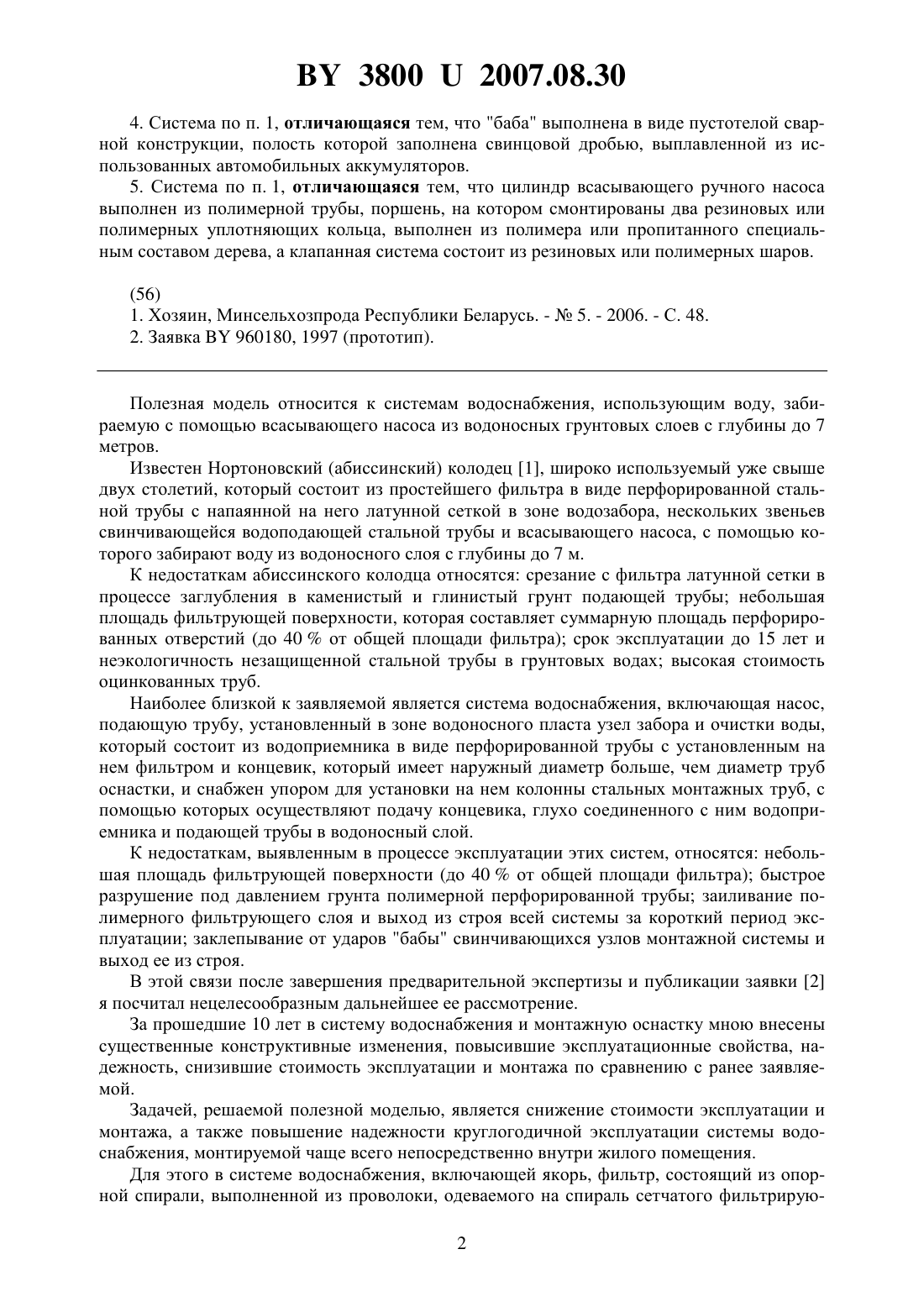

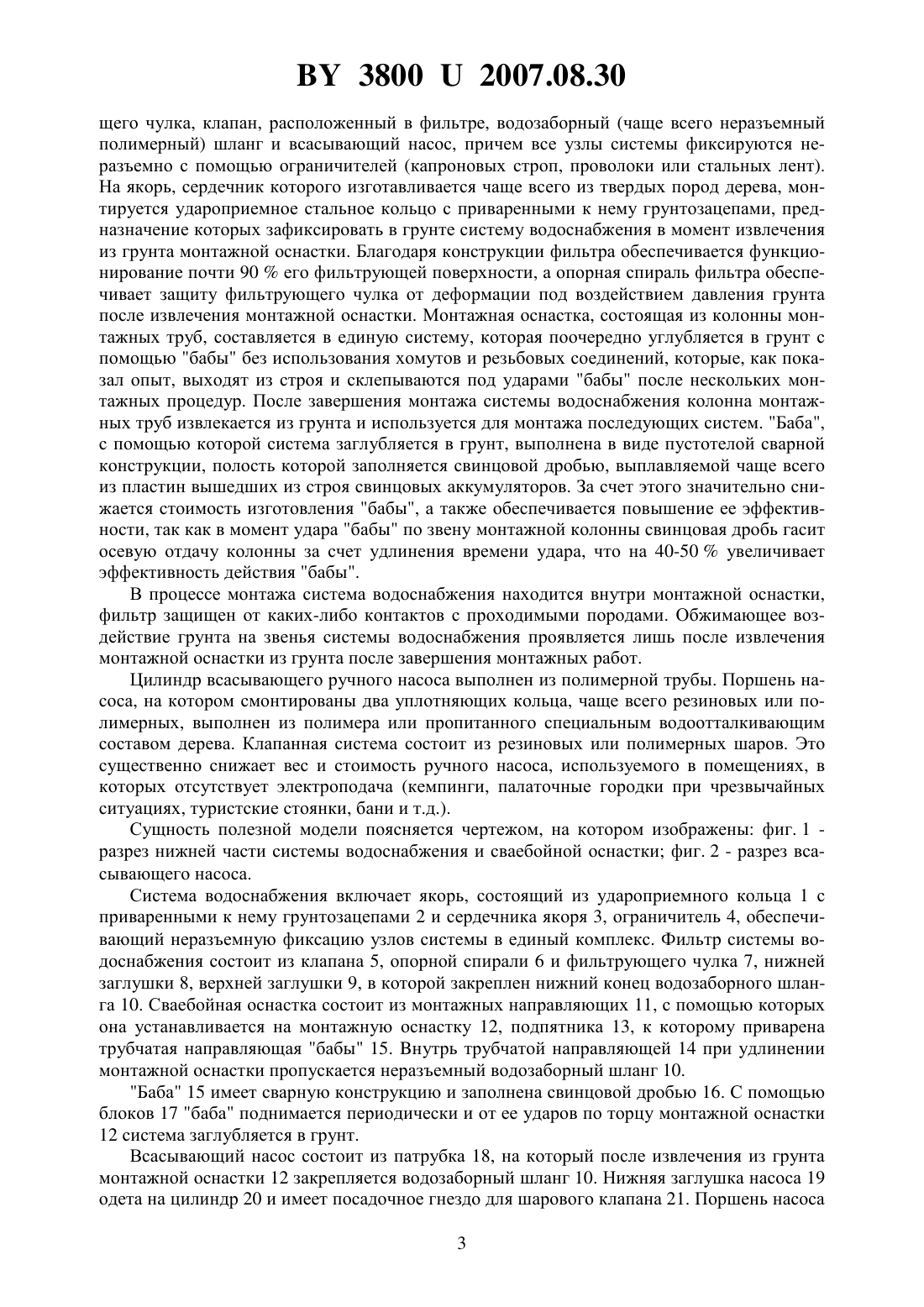

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) 1. Система водоснабжения, включающая якорь, фильтр, в верхней части которого расположен клапан, водозаборный шланг, всасывающий насос, монтажную оснастку, состоящую из колонны монтажных труб и сваебойной бабы, отличающаяся тем, что все узлы системы монтируются неразъемно, заглубляются в грунт с помощью монтажной оснастки, выполненной с возможностью извлечения ее из грунта для монтажа последующих систем водоснабжения. 2. Система водоснабжения по п. 1, отличающаяся тем, что якорь снабжен грунтозацепами, которые фиксируют в грунте систему водоснабжения при извлечении колонны монтажных труб из грунта. 3. Система водоснабжения по п. 1, отличающаяся тем, что фильтр состоит из опорной спирали и одетого на спираль фильтрующего чулка. 38002007.08.30 4. Система по п. 1, отличающаяся тем, что баба выполнена в виде пустотелой сварной конструкции, полость которой заполнена свинцовой дробью, выплавленной из использованных автомобильных аккумуляторов. 5. Система по п. 1, отличающаяся тем, что цилиндр всасывающего ручного насоса выполнен из полимерной трубы, поршень, на котором смонтированы два резиновых или полимерных уплотняющих кольца, выполнен из полимера или пропитанного специальным составом дерева, а клапанная система состоит из резиновых или полимерных шаров.(56) 1. Хозяин, Минсельхозпрода Республики Беларусь. -5. - 2006. - С. 48. 2. Заявка 960180, 1997 (прототип). Полезная модель относится к системам водоснабжения, использующим воду, забираемую с помощью всасывающего насоса из водоносных грунтовых слоев с глубины до 7 метров. Известен Нортоновский (абиссинский) колодец 1, широко используемый уже свыше двух столетий, который состоит из простейшего фильтра в виде перфорированной стальной трубы с напаянной на него латунной сеткой в зоне водозабора, нескольких звеньев свинчивающейся водоподающей стальной трубы и всасывающего насоса, с помощью которого забирают воду из водоносного слоя с глубины до 7 м. К недостаткам абиссинского колодца относятся срезание с фильтра латунной сетки в процессе заглубления в каменистый и глинистый грунт подающей трубы небольшая площадь фильтрующей поверхности, которая составляет суммарную площадь перфорированных отверстий (до 40 от общей площади фильтра) срок эксплуатации до 15 лет и неэкологичность незащищенной стальной трубы в грунтовых водах высокая стоимость оцинкованных труб. Наиболее близкой к заявляемой является система водоснабжения, включающая насос,подающую трубу, установленный в зоне водоносного пласта узел забора и очистки воды,который состоит из водоприемника в виде перфорированной трубы с установленным на нем фильтром и концевик, который имеет наружный диаметр больше, чем диаметр труб оснастки, и снабжен упором для установки на нем колонны стальных монтажных труб, с помощью которых осуществляют подачу концевика, глухо соединенного с ним водоприемника и подающей трубы в водоносный слой. К недостаткам, выявленным в процессе эксплуатации этих систем, относятся небольшая площадь фильтрующей поверхности (до 40 от общей площади фильтра) быстрое разрушение под давлением грунта полимерной перфорированной трубы заиливание полимерного фильтрующего слоя и выход из строя всей системы за короткий период эксплуатации заклепывание от ударов бабы свинчивающихся узлов монтажной системы и выход ее из строя. В этой связи после завершения предварительной экспертизы и публикации заявки 2 я посчитал нецелесообразным дальнейшее ее рассмотрение. За прошедшие 10 лет в систему водоснабжения и монтажную оснастку мною внесены существенные конструктивные изменения, повысившие эксплуатационные свойства, надежность, снизившие стоимость эксплуатации и монтажа по сравнению с ранее заявляемой. Задачей, решаемой полезной моделью, является снижение стоимости эксплуатации и монтажа, а также повышение надежности круглогодичной эксплуатации системы водоснабжения, монтируемой чаще всего непосредственно внутри жилого помещения. Для этого в системе водоснабжения, включающей якорь, фильтр, состоящий из опорной спирали, выполненной из проволоки, одеваемого на спираль сетчатого фильтрирую 2 38002007.08.30 щего чулка, клапан, расположенный в фильтре, водозаборный (чаще всего неразъемный полимерный) шланг и всасывающий насос, причем все узлы системы фиксируются неразъемно с помощью ограничителей (капроновых строп, проволоки или стальных лент). На якорь, сердечник которого изготавливается чаще всего из твердых пород дерева, монтируется удароприемное стальное кольцо с приваренными к нему грунтозацепами, предназначение которых зафиксировать в грунте систему водоснабжения в момент извлечения из грунта монтажной оснастки. Благодаря конструкции фильтра обеспечивается функционирование почти 90 его фильтрующей поверхности, а опорная спираль фильтра обеспечивает защиту фильтрующего чулка от деформации под воздействием давления грунта после извлечения монтажной оснастки. Монтажная оснастка, состоящая из колонны монтажных труб, составляется в единую систему, которая поочередно углубляется в грунт с помощью бабы без использования хомутов и резьбовых соединений, которые, как показал опыт, выходят из строя и склепываются под ударами бабы после нескольких монтажных процедур. После завершения монтажа системы водоснабжения колонна монтажных труб извлекается из грунта и используется для монтажа последующих систем. Баба,с помощью которой система заглубляется в грунт, выполнена в виде пустотелой сварной конструкции, полость которой заполняется свинцовой дробью, выплавляемой чаще всего из пластин вышедших из строя свинцовых аккумуляторов. За счет этого значительно снижается стоимость изготовления бабы, а также обеспечивается повышение ее эффективности, так как в момент удара бабы по звену монтажной колонны свинцовая дробь гасит осевую отдачу колонны за счет удлинения времени удара, что на 40-50 увеличивает эффективность действия бабы. В процессе монтажа система водоснабжения находится внутри монтажной оснастки,фильтр защищен от каких-либо контактов с проходимыми породами. Обжимающее воздействие грунта на звенья системы водоснабжения проявляется лишь после извлечения монтажной оснастки из грунта после завершения монтажных работ. Цилиндр всасывающего ручного насоса выполнен из полимерной трубы. Поршень насоса, на котором смонтированы два уплотняющих кольца, чаще всего резиновых или полимерных, выполнен из полимера или пропитанного специальным водоотталкивающим составом дерева. Клапанная система состоит из резиновых или полимерных шаров. Это существенно снижает вес и стоимость ручного насоса, используемого в помещениях, в которых отсутствует электроподача (кемпинги, палаточные городки при чрезвычайных ситуациях, туристские стоянки, бани и т.д.). Сущность полезной модели поясняется чертежом, на котором изображены фиг. 1 разрез нижней части системы водоснабжения и сваебойной оснастки фиг. 2 - разрез всасывающего насоса. Система водоснабжения включает якорь, состоящий из удароприемного кольца 1 с приваренными к нему грунтозацепами 2 и сердечника якоря 3, ограничитель 4, обеспечивающий неразъемную фиксацию узлов системы в единый комплекс. Фильтр системы водоснабжения состоит из клапана 5, опорной спирали 6 и фильтрующего чулка 7, нижней заглушки 8, верхней заглушки 9, в которой закреплен нижний конец водозаборного шланга 10. Сваебойная оснастка состоит из монтажных направляющих 11, с помощью которых она устанавливается на монтажную оснастку 12, подпятника 13, к которому приварена трубчатая направляющая бабы 15. нутрь трубчатой направляющей 14 при удлинении монтажной оснастки пропускается неразъемный водозаборный шланг 10. Баба 15 имеет сварную конструкцию и заполнена свинцовой дробью 16. С помощью блоков 17 баба поднимается периодически и от ее ударов по торцу монтажной оснастки 12 система заглубляется в грунт. Всасывающий насос состоит из патрубка 18, на который после извлечения из грунта монтажной оснастки 12 закрепляется водозаборный шланг 10. Нижняя заглушка насоса 19 одета на цилиндр 20 и имеет посадочное гнездо для шарового клапана 21. Поршень насоса 3 38002007.08.30 22 оснащен двумя уплотняющими кольцами 23, клапаном 21 и креплением штока 24, который пропущен через верхнюю заглушку 25. Слив подаваемой насосом воды осуществляется через сливной патрубок 26. Система водоснабжения работает следующим образом. После введения якоря системы в водоносный слой и извлечения монтажной оснастки 12 из грунта, вода через фильтрующий чулок 7, стенки которого предохраняются от сжатия грунтом опорной спиралью 6,поступает внутрь фильтра. При работающем насосе в водозаборном шланге 10 возникает разрежение, под действием которого вода через клапан 5, водозаборный шланг 10 и насос поступает к потребителю. Система экологична, долговечна в эксплуатации, имеет невысокую стоимость из-за использования дешевых материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
