Способ и система теплоснабжения и горячего водоснабжения

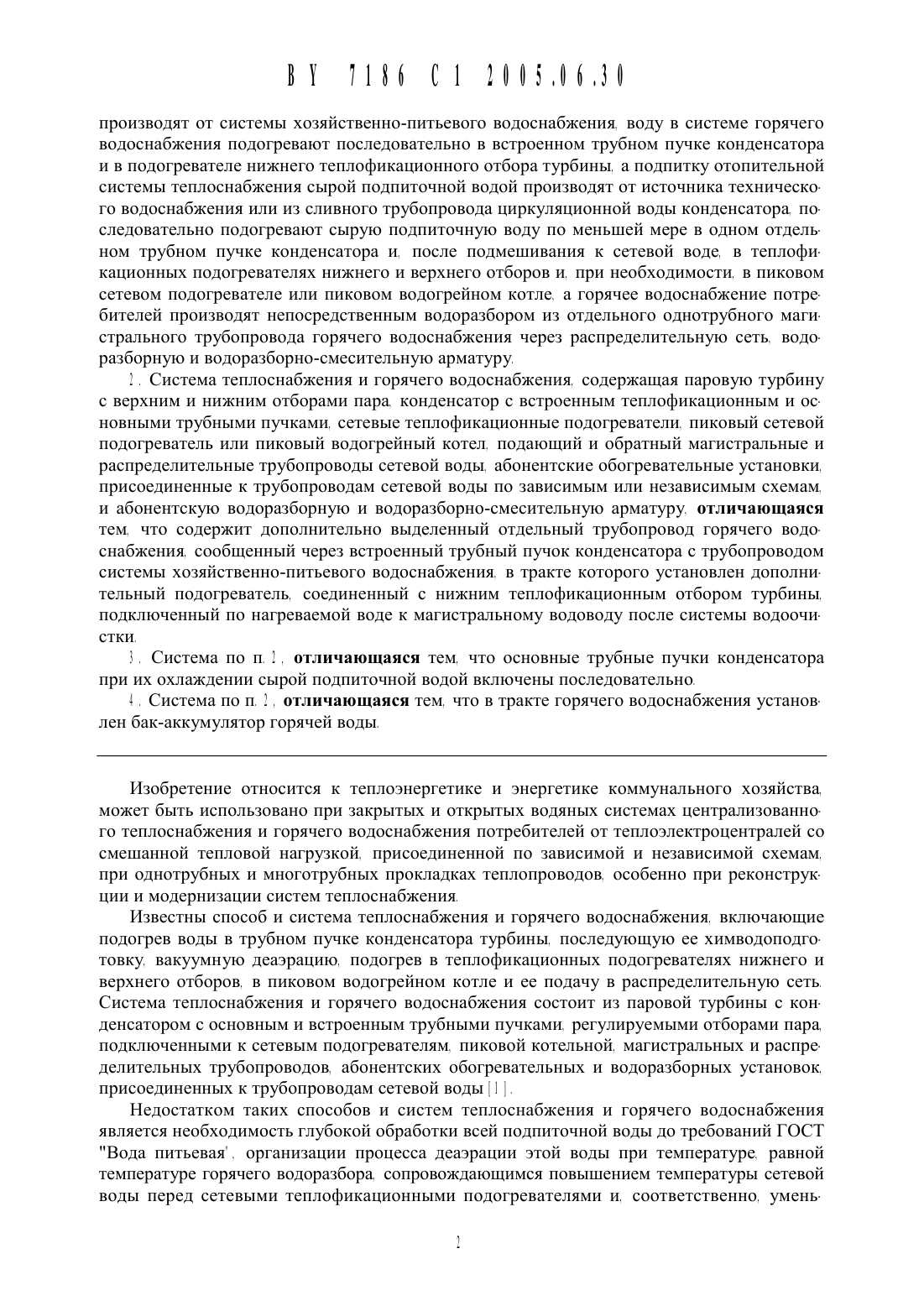

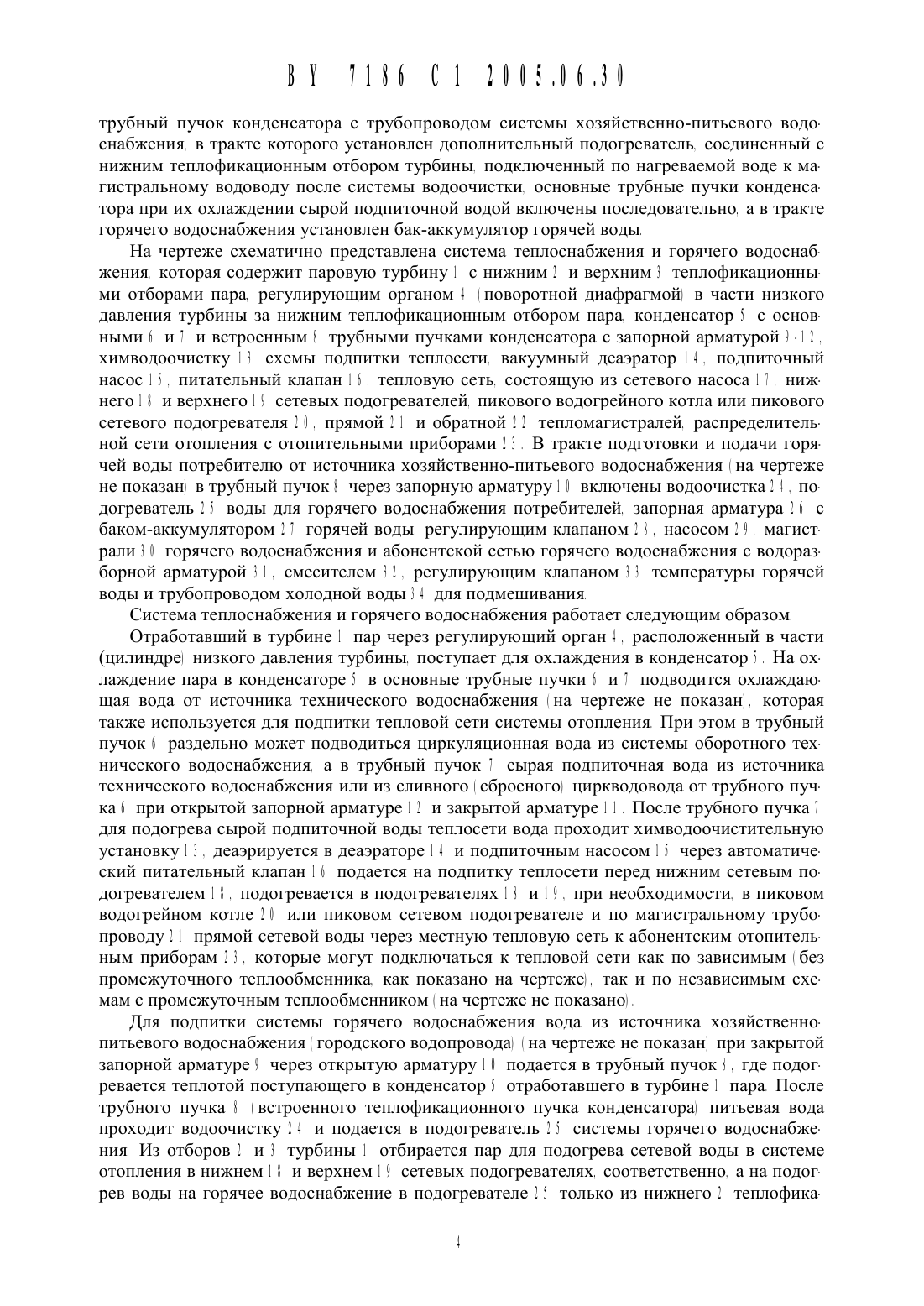

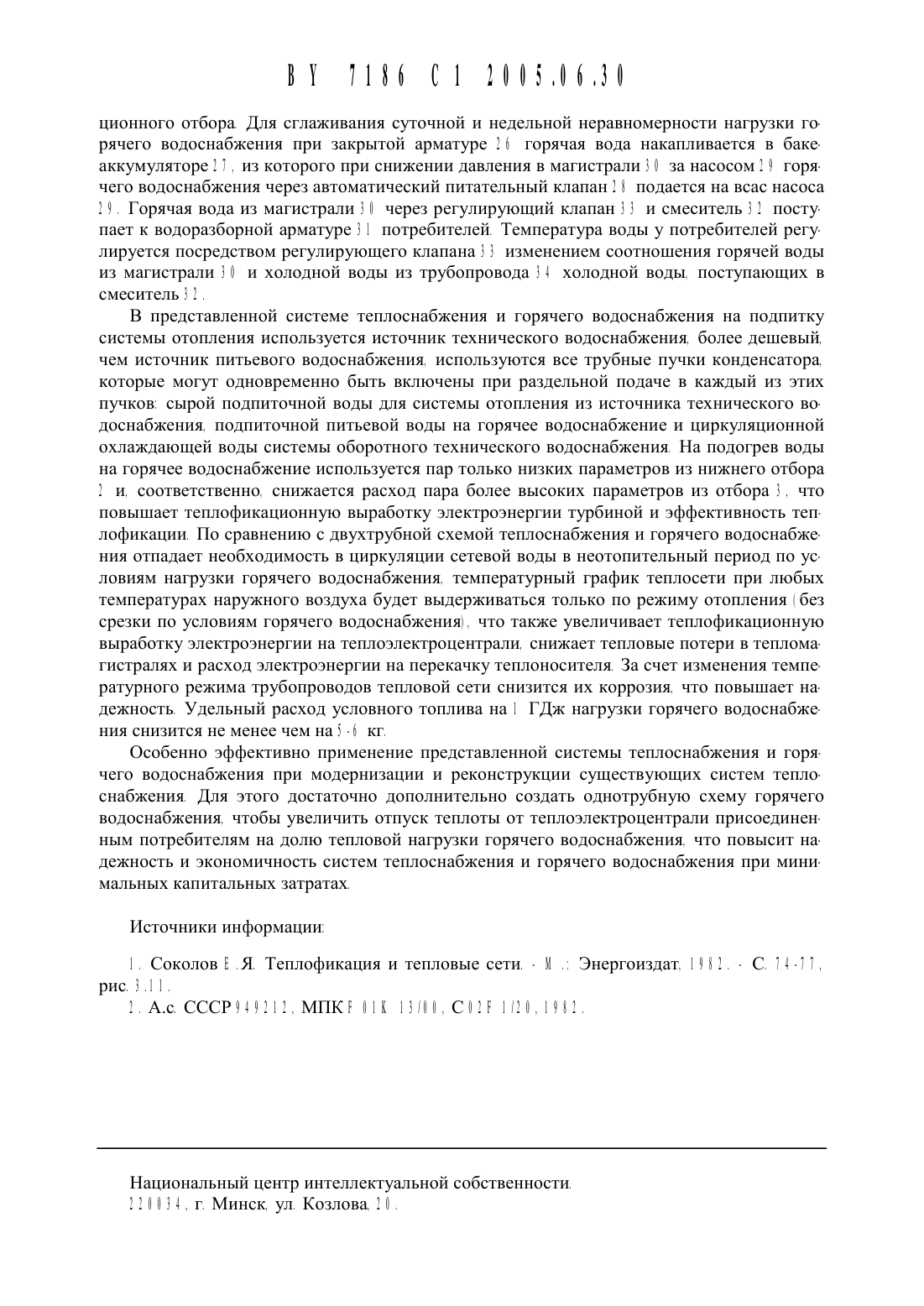

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ03 3 0 Заявитель Белорусский национальный технический университет 00 0 003 2 0 Авторы Шкода Артем Николаевич Шкода Вадим Николаевич Шкода Николай Иванович 0 В 0 003 3 0 Патентообладатель Белорусский наЦионалЬнЬ 1 й технический университет 033 33 33 . Способ теплоснабжения и горячего водоснабжения. включающий подогрев воды в трубном пучке конденсатора турбины и последующую ее очистку до требований ГОСТ Вода питьевая. подогрев в теплофикационных подогревателях нижнего и верхнего отборов. в пиковом сетевом подогревателе или пиковом водогрейном котле. подачу сетевой воды по подающим теплопроводам потребителям с сезонной тепловой нагрузкой отопления и круглогодичной нагрузкой бытового горячего водоснабжения. разбор горячей воды потребителями и возврат от потребителей сетевой воды на станцию. подпитку системы теплоснабжения и горячего водоснабжения от источника водоснабжения. а теплоснабжение потребителей - по зависимым или независимым схемам присоединения абонентских установок от двухтрубной закрытой тепломагистрали. отличающийся тем. что подачу и подогрев воды нагрузки бытового горячего водоснабжения производят через отдельный теплопровод и трубный пучок конденсатора. подпитку системы горячего водоснабженияпроизводят от системы хозяйственно-питьевого водоснабжения. воду в системе горячего водоснабжения подогревают последовательно в встроенном трубном пучке конденсатора и в подогревателе нижнего теплофикационного отбора турбины. а подпитку отопительной системы теплоснабжения сырой подпиточной водой производят от источника технического водоснабжения или из сливного трубопровода циркуляционной воды конденсатора. последовательно подогревают сырую подпиточную воду по меньшей мере в одном отдельном трубном пучке конденсатора и. после подмещивания к сетевой воде. в теплофикационных подогревателях нижнего и верхнего отборов и. при необходимости. в пиковом сетевом подогревателе или пиковом водогрейном котле. а горячее водоснабжение потребителей производят непосредственным водоразбором из отдельного однотрубного магистрального трубопровода горячего водоснабжения через распределительную сеть. водоразборную и водоразборно-смесительную арматуру.2 . Система теплоснабжения и горячего водоснабжения. содержащая паровую турбину с верхним и нижним отборами пара конденсатор с встроенным теплофикационным и основными трубными пучками. сетевые теплофикационные подогреватели. пиковый сетевой подогреватель или пиковый водогрейный котел. подающий и обратный магистральные и распределительные трубопроводы сетевой воды. абонентские обогревательные установки. присоединенные к трубопроводам сетевой воды по зависимым или независимым схемам. и абонентскую водоразборную и водоразборно-смесительную арматуру. отличающаяся тем. что содержит дополнительно выделенный отдельный трубопровод горячего водоснабжения. сообщенный через встроенный трубный пучок конденсатора с трубопроводом системы хозяйственно-питьевого водоснабжения. в тракте которого установлен дополнительный подогреватель. соединенный с нижним теплофикационным отбором турбины. подключенный по нагреваемой воде к магистральному водоводу после системы водоочистки.3 Система по п. 2. отличающаяся тем. что основные трубные пучки конденсатора при их охлаждении сырой подпиточной водой включены последовательно.4 . Система по п. 2 . отличающаяся тем. что в тракте горячего водоснабжения установлен бак-аккумулятор горячей воды.Изобретение относится к теплоэнергетике и энергетике коммунального хозяйства. может быть использовано при закрытых и открытых водяных системах централизованного теплоснабжения и горячего водоснабжения потребителей от теплоэлектроцентралей со смешанной тепловой нагрузкой. присоединенной по зависимой и независимой схемам. при однотрубных и многотрубных прокладках теплопроводов. особенно при реконструкции и модернизации систем теплоснабжения.Известны способ и система теплоснабжения и горячего водоснабжения. включающие подогрев воды в трубном пучке конденсатора турбины. последующую ее химводоподготовку. вакуумную деаэрацию. подогрев в теплофикационных подогревателях нижнего и верхнего отборов. в пиковом водогрейном котле и ее подачу в распределительную сеть Система теплоснабжения и горячего водоснабжения состоит из паровой турбины с конденсатором с основным и встроенным трубными пучками. регулируемыми отборами пара. подключенными к сетевым подогревателям. пиковой котельной. магистральных и распределительных трубопроводов. абонентских обогревательных и водоразборных установок. присоединенных к трубопроводам сетевой воды 1 1 .Недостатком таких способов и систем теплоснабжения и горячего водоснабжения является необходимость глубокой обработки всей подпиточной воды до требований ГОСТ Вода питьевая. организации процесса деаэрации этой воды при температуре. равной температуре горячего водоразбора сопровождающимся повыщением температуры сетевой воды перед сетевыми теплофикационными подогревателями и. соответственно. умень ВУ 7186 С 12005.06.30щением экономичности ТЭЦ в результате снижения электрической мощности. развиваемой на тепловом потребленииИзвестна также двухтрубная система теплоснабжения от теплоэлектроцентрали. содержащая паровую теплофикационную турбину с конденсатором с трубным пучком. сетевые подогреватели. химводоочистку в тракте подпитки тепловой сети. трубопроводы прямой и обратной тепловой сети и баки-аккумуляторы. подключенные к трактам прямой. обратной и подпиточной воды Э 1 .Указанная система теплоснабжения позволяет повышать маневренность теплоэлектроцентрали. однако ей также присущи недостатки предыдущих способа и системы теплоснабжения низкая тепловая экономичность. повышенные затраты на подпитку теплосети. связанные с забором всей сырой подпиточной воды из одного дорогостоящего источника питьевого водоснабжения. необходимостью глубокой обработки подпиточной воды в схемах теплоснабжения с пиковыми водогрейными котлами. и недостатки зависимых и открытых схем централизованного теплоснабжения.Задача изобретения - повыщение надежности. снижение капитальных затрат. упрощение регулирования отпуска теплоты от теплоэлектроцентрали и электрической мощности. эксплуатация системы теплоснабжения и повыщение комфорта в теплоснабжаемых зданиях и снижение зависимости мощности турбины от колебания нагрузки горячего водоснабженияУказанная задача достигается тем. что в способе теплоснабжения и горячего водоснабжения. включающем подогрев воды в трубном пучке конденсатора турбины и последующую ее очистку до требований ГОСТ Вода питьевая . подогрев в теплофикационных подогревателях нижнего и верхнего отборов. в пиковом сетевом подогревателе или пиковом водогрейном котле. подачу сетевой воды по подающим теплопроводам потребителям с сезонной тепловой нагрузкой отопления и круглогодичной нагрузкой бытового горячего водоснабжения. разбор горячей воды потребителями и возврат от потребителей сетевой воды на станцию. подпитку системы теплоснабжения и горячего водоснабжения от источника водоснабжения. а теплоснабжение потребителей - по зависимым или независимым схемам присоединения абонентских установок от двухтрубной закрытой тепломагистрали. подачу и подогрев воды нагрузки бытового горячего водоснабжения производят через отдельный теплопровод и трубный пучок конденсатора. подпитку системы горячего водоснабжения производят от системы хозяйственно-питьевого водоснабжения. воду в системе горячего водоснабжения подогревают последовательно в встроенном трубном пучке конденсатора и в подогревателе нижнего теплофикационного отбора турбины. а подпитку отопительной системы теплоснабжения сырой подпиточной водой производят от источника технического водоснабжения или из сливного трубопровода циркуляционной воды конденсатора. последовательно подогревают сырую подпиточную воду по меньщей мере в одном отдельном трубном пучке конденсатора и. после подмещивания к сетевой воде. в теплофикационных подогревателях нижнего и верхнего отборов и. при необходимости. в пиковом сетевом подогревателе или пиковом водогрейном котле. а горячее водоснабжение потребителей производят непосредственным водоразбором из отдельного однотрубного магистрального трубопровода горячего водоснабжения через распределительную сеть. водоразборную и водоразборно-смесительную арматуру. В системе теплоснабжения и горячего водоснабжения. содержащей паровую турбину с верхним и нижним отборами пара. конденсатор с встроенным теплофикационным и основными трубными пучками. сетевые теплофикационные подогреватели. пиковый сетевой подогреватель или пиковый водогрейный котел. подающий и обратный магистральные и распределительные трубопроводы сетевой воды. абонентские обогревательные установки. присоединенные к трубопроводам сетевой воды по зависимым или независимым схемам. и абонентскую водоразборную и водоразборно-смесительную арматуру. содержится дополнительно вь 1 деленный отдельный трубопровод горячего водоснабжения. сообщенный через встроенныйтрубный пучок Конденсатора с трубопроводом системы хозяйственно-питьевого водоснабжения. в тракте которого установлен дополнительный подогреватель. соединенный с нижним теплофикационным отбором турбины. подключенный по нагреваемой воде К магистральному водоводу после системы водоочистки. основные трубные пучки конденсатора при их охлаждении сырой подпиточной водой включены последовательно. а в тракте горячего водоснабжения установлен бак-аккумулятор горячей воды.На чертеже схематично представлена система теплоснабжения и горячего водоснабжения. которая содержит паровую турбину 7 с нижним 2 и верхним 8 теплофикаЦионнь 1 ми отборами пара. регулирующим органом 8 поворотной диафрагмой) в части низкого давления турбины за нижним теплофикационным отбором пара. конденсатор 5 с основными 6 и 7 и встроенным 8 трубными пучками конденсатора с запорной арматурой 9 -7 2 . химводоочистку 7 8 схемы подпитки теплосети. вакуумный деаэратор 78. подпиточный насос 7 5 . питательный клапан 7 6 . тепловую сеть. состоящую из сетевого насоса 7 7 . нижнего 7 8 и верхнего 7 9 сетевых подогревателей. пикового водогрейного котла или пикового сетевого подогревателя 2 8 . прямой 2 7 и обратной 2 2 тепломагистралей. распределительной сети отопления с отопительными приборами 2 8 . В тракте подготовки и подачи горячей воды потребителю от источника хозяйственно-питьевого водоснабжения 7 на чертеже не показан) в трубный пучок 8 через запорную арматуру 7 8 включены водоочистка 2 8 . подогреватель 2 8 воды для горячего водоснабжения потребителей. запорная арматура 2 6 сбаком-аккумулятором 2 7 горячей воды. регулирующим клапаном 2 8 . насосом 2 9 . магистрали 8 8 горячего водоснабжения и абонентской сетью горячего водоснабжения с водоразборной арматурой 8 7 . смесителем 82 . регулирующим клапаном 8 8 температуры горячейводы и трубопроводом холодной воды 8 8 для подмещивания.Система теплоснабжения и горячего водоснабжения работает следующим образомОтработавщий в турбине 7 пар через регулирующий орган 8 . расположенный в части(цилиндре) низкого давления турбины. поступает для охлаждения в конденсатор 5 . На охлаждение пара в конденсаторе 5 в основные трубные пучки 6 и 7 подводится охлаждающая вода от источника технического водоснабжения 7 на чертеже не показан). которая также используется для подпитки тепловой сети системы отопления. При этом в трубный пучок 6 раздельно может подводиться Циркуляционная вода из системы оборотного технического водоснабжения. а в трубный пучок 7 сырая подпиточная вода из источника технического водоснабжения или из сливного 7 сбросного 7 Циркводовода от трубного пучкаб при открытой запорной арматуре 7 2 и закрытой арматуре 7 7 . После трубного пучка 7 для подогрева сырой подпиточной воды теплосети вода проходит химводоочистительную установку 7 8 . деаэрируется в деаэраторе 7 8 и подпиточным насосом 7 5 через автоматический питательный клапан 7 6 подается на подпитку теплосети перед нижним сетевым подогревателем 7 8 . подогревается в подогревателях 7 8 и 7 9 . при необходимости. в пиковом водогрейном котле 2 8 или пиковом сетевом подогревателе и по магистральному трубопроводу 2 7 прямой сетевой воды через местную тепловую сеть к абонентским отопительным приборам 2 8 . которые могут подключаться к тепловой сети как по зависимым 7 без промежуточного теплообменника. как показано на чертеже). так и по независимым схемам с промежуточным теплообменником 7 на чертеже не показано).Для подпитки системы горячего водоснабжения вода из источника хозяйственнопитьевого водоснабжения 7 городского водопровода) 7 на чертеже не показан) при закрытой запорной арматуре 9 через открытую арматуру 7 8 подается в трубный пучок 8 . где подогревается теплотой поступающего в конденсатор 5 отработавшего в турбине 7 пара. После трубного пучка 8 7 встроенного теплофикационного пучка конденсатора) питьевая вода проходит водоочистку 28 и подается в подогреватель 2 5 системы горячего водоснабжения Из отборов 2 и 8 турбины 7 отбирается пар для подогрева сетевой воды в системе отопления в нижнем 7 8 и верхнем 7 9 сетевых подогревателях. соответственно. а на подогрев воды на горячее водоснабжение в подогревателе 2 5 только из нижнего 2 теплофика
