Механизм обрезки цепочки ниток на швейной машине

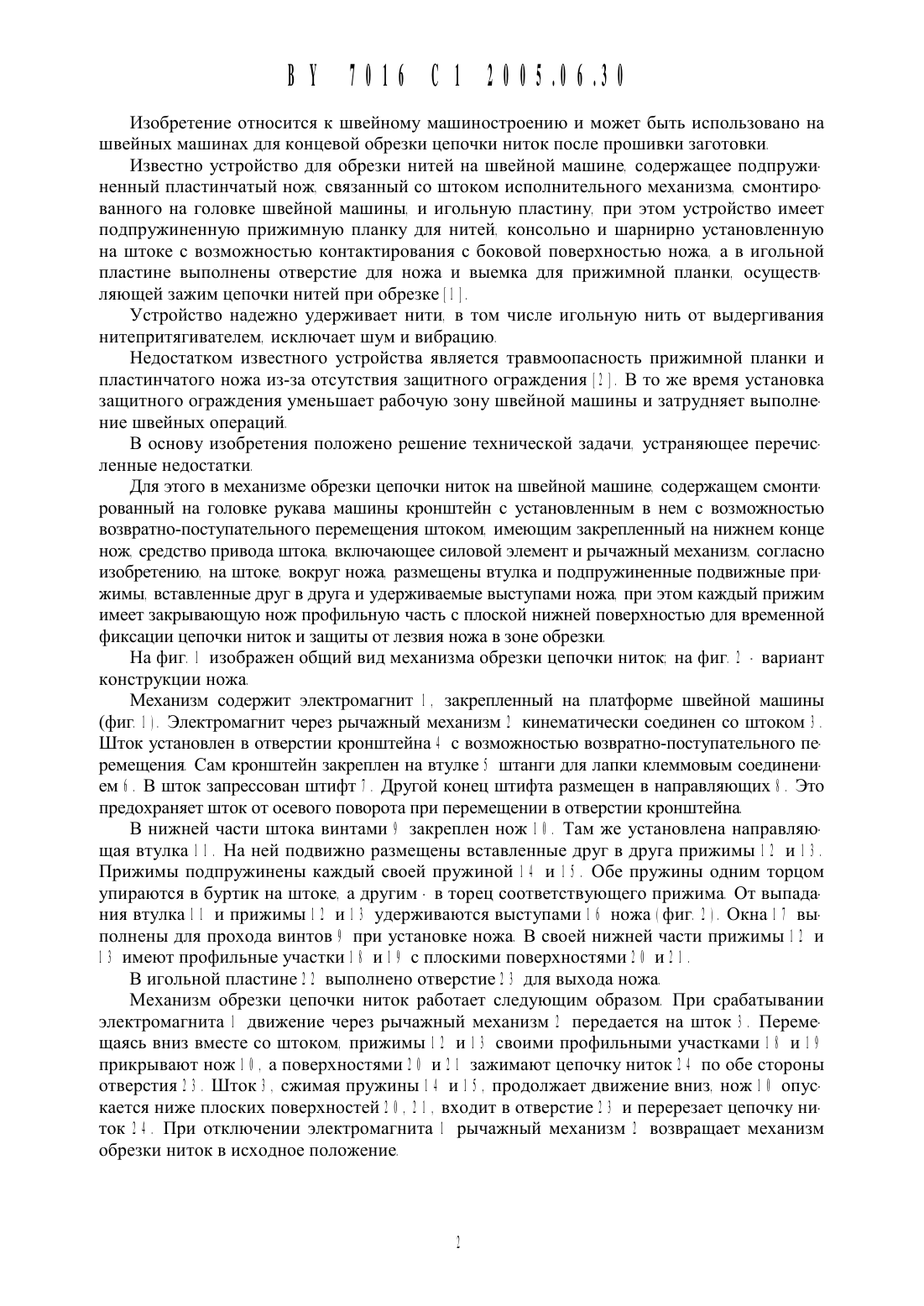

НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИМЕХАНИЗМ ОБРЕЗКИ ЦЕПОЧКИ НИТОК НА ШВЕЙНОЙ МАШИНЕ00 0 9 Заявитель Открытое акционерное общество Завод швейных машин 003 0 9 0 5 000 2 9 Авторы Краснер Юрий Матвеевич 5 0 0 0 0 0 9 . Семерик Сергей Михайлович Краснер Станислав Юрьевич 003 0 900 0 9 Патентообладатель Открытое акционерное общество Завод швейных машин 003 0 9Механизм обрезки цепочки ниток на швейной машине. содержащий смонтированный на головке рукава Машины кронштейн с установленным в нем с возможностью возвратнопоступательного перемещения штоком. имеющим закрепленный на нижнем конце нож. средство привода штока. включающее силовой элемент и рычажный механизм. отличающийся тем. что на штоке. вокруг ножа. размещены втулка и подпружиненные подвижные прижимы. вставленные друг в друга и удерживаемые выступами ножа. при этом каждый прижим имеет закрывающую нож профильную часть с плоской нижней поверхностью для временной фиксации цепочки ниток и защиты от лезвия ножа в зоне обрезкиИзобретение относится К швейному машиностроению и может быть использовано на швейных машинах для концевой обрезки цепочки ниток после прошивки заготовкиИзвестно устройство для обрезки нитей на швейной машине. содержащее подпружиненнь 1 й пластинчатый нож. связанный со штоком исполнительного механизма. смонтированного на головке швейной машины. и игольную пластину. при этом устройство имеет подпружиненную прижимную планку для нитей. консольно и шарнирно установленную на штоке с возможностью контактирования с боковой поверхностью ножа. а в игольной пластине выполнены отверстие для ножа и выемка для прижимной планки. осуществляющей зажим цепочки нитей при обрезке 8 8 1 .Устройство надежно удерживает нити. в том числе игольную нить от выдергивания нитепритягивателем. исключает шум и вибрацию.Недостатком известного устройства является травмоопасность прижимной планки и пластинчатого ножа из-за отсутствия защитного ограждения 2 1 . В то же время установка защитного ограждения уменьшает рабочую зону швейной машины и затрудняет вь 1 полнение швейных операцийВ основу изобретения положено решение технической задачи. устраняющее перечисленные недостаткиДля этого в механизме обрезки цепочки ниток на швейной машине. содержащем смонтированный на головке рукава машины кронштейн с установленным в нем с возможностью возвратно-поступательного перемещения штоком. имеющим закрепленный на нижнем конце нож средство привода штока. включающее силовой элемент и рычажный механизм. согласно изобретению. на штоке. вокруг ножа размещены втулка и подпружиненные подвижные прижимы. вставленные друг в друга и удерживаемые выступами ножа при этом каждый прижим имеет закрывающую нож профильную часть с плоской нижней поверхностью для временной фиксации цепочки ниток и защиты от лезвия ножа в зоне обрезки.На фиг. 8 изображен общий вид механизма обрезки цепочки ниток на фиг 2 - вариант конструкции ножаМеханизм содержит электромагнит 8. закрепленный на платформе швейной машины(фиг 8 18 Электромагнит через рычажный механизм 2 кинематически соединен со штоком 8 . Шток установлен в отверстии кронштейна 8 с возможностью возвратно-поступательного перемещения. Сам кронштейн закреплен на втулке 5 штанги для лапки клеммовым соединением 8 . В шток запрессован штифт 8 . Другой конец штифта размещен в направляющих 8 . Это предохраняет шток от осевого поворота при перемещении в отверстии кронштейнаВ нижней части штока винтами 9 закреплен нож 8 8 . Там же установлена направляющая втулка 8 8 . На ней подвижно размещены вставленные друг в друга прижимы 8 2 и 8 8 . Прижимы подпружинены каждый своей пружиной 8 8 и 8 5 . Обе пружины одним торцом упираются в буртик на штоке. а другим - в торец соответствующего прижима. От вь 1 падания втулка 8 8 и прижимы 8 2 и 8 8 удерживаются выступами 8 8 ножа 8 фиг 2 ) Окна 8 8 вь 1 полнены для прохода винтов 9 при установке ножа В своей нижней части прижимы 8 2 и 8 8 имеют профильные участки 8 8 и 8 9 с плоскими поверхностями 2 8 и 2 8 .Механизм обрезки цепочки ниток работает следующим образом При срабатывании электромагнита 8 движение через рычажный механизм 2 передается на шток 8 . Перемещаясь вниз вместе со штоком. прижимы 8 2 и 8 8 своими профильными участками 8 8 и 8 9 прикрывают нож 8 8 . а поверхностями 2 8 и 2 8 зажимают цепочку ниток 2 8 по обе стороны отверстия 2 8 . Шток 8 . сжимая пружины 8 8 и 8 5 . продолжает движение вниз. нож 8 8 опускается ниже плоских поверхностей 2 8 . 2 8 . входит в отверстие 2 8 и перерезает цепочку ниток 2 8. При отключении электромагнита 8 рычажный механизм 2 возвращает механизмВ данный механизм ОбРСЗКИ НИТОК не ТрСбуСТСЯ установка защитного ограждения ЭТУроль выполняют подпружиненнЬ 1 е прижимЬ 1 4 2 И 4 3 . Механизм травмобезопасен. а рабочая зона швейной Машины более свободнаПРСДЛЗГЗСМЫЙ механизм ОбРВЗКИ ЦВПОЧКИ НИТОК МОЖНО использовать на ПРОМЫШЛВН ных швейных машинах цепного и челночного стежка с различными видами транспорта полуфабриката.2 . ГОСТ 4 2 2 1 3 8 -9 7 ССБТ Машины швейные промышленные. Требования безопасности и методы испытаний 4 пп 4 2 . 4 З . 4 6 . 4 4 0 42Национальный центр интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
