Устойство для определения резервов относительной аккомодации и их тренировка

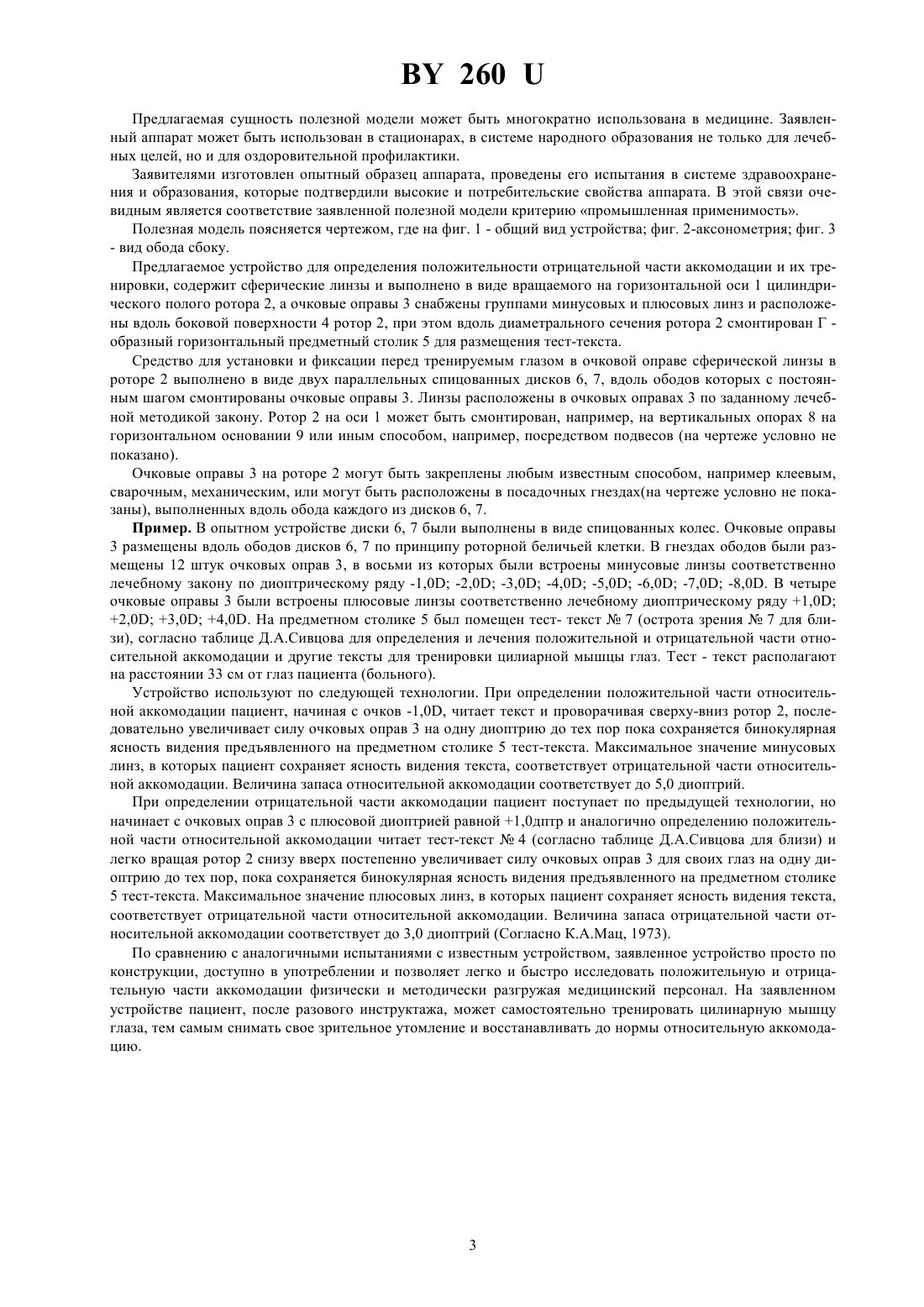

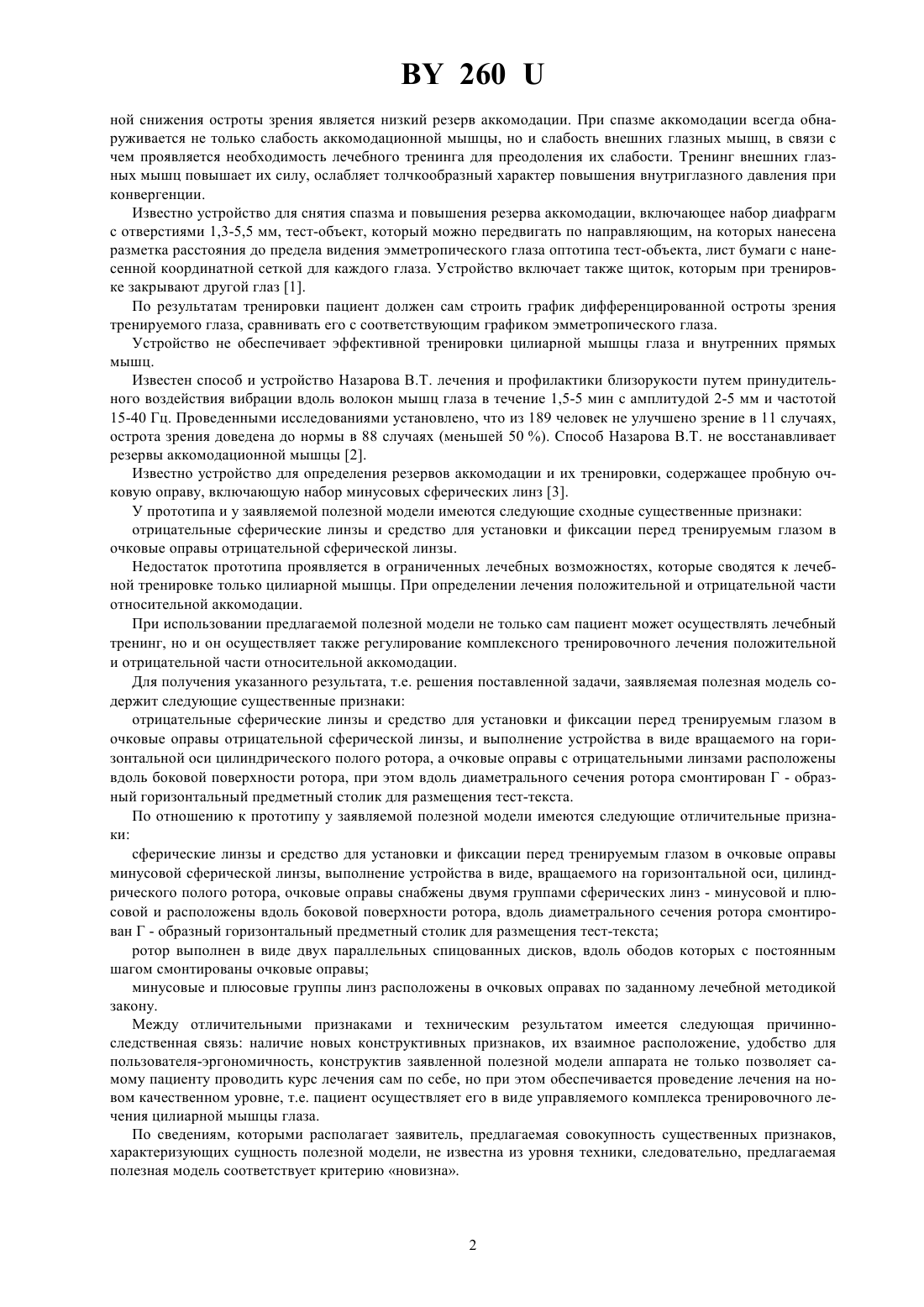

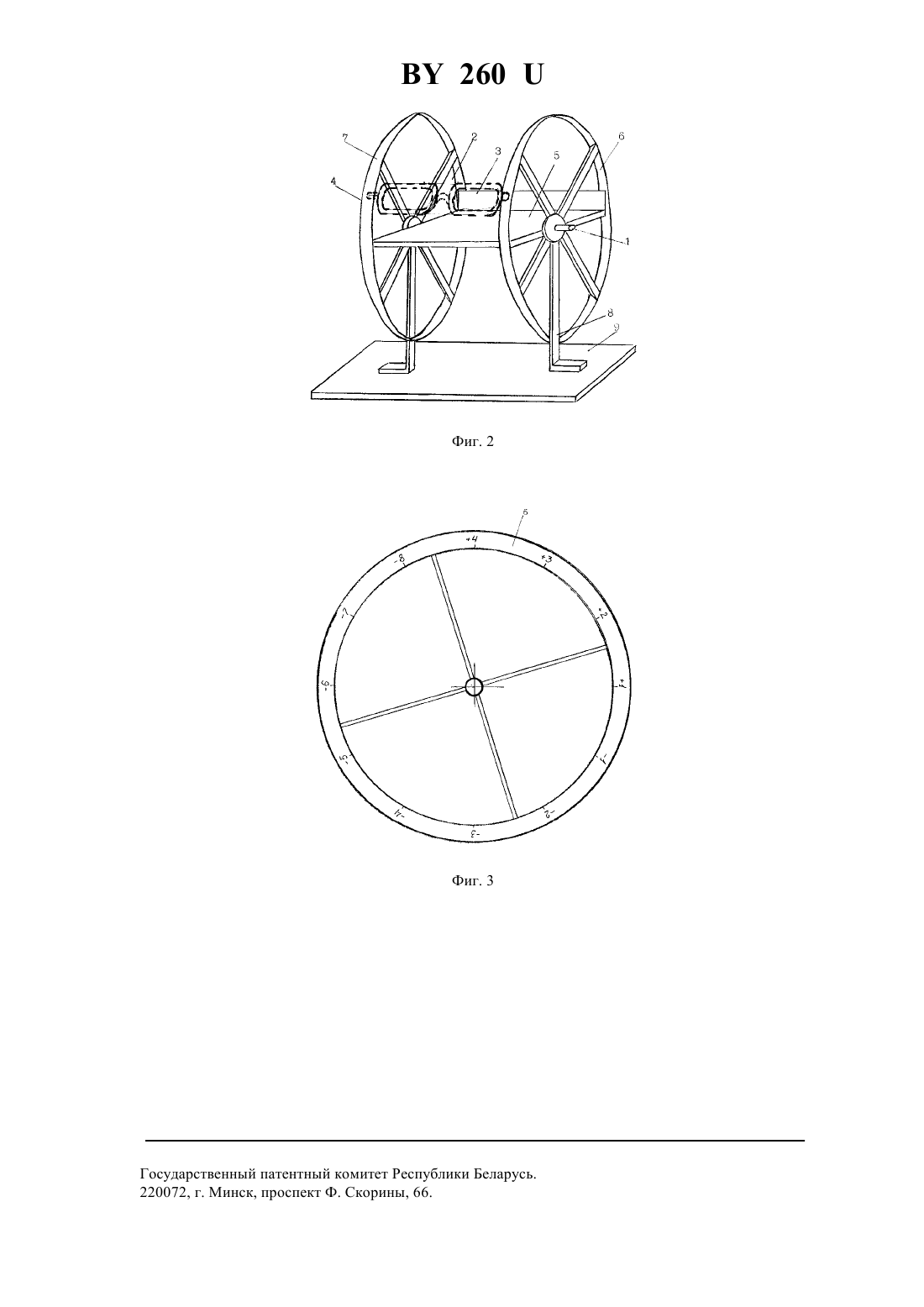

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РЕЗЕРВОВ ОТНОСИТЕЛЬНОЙ АККОМОДАЦИИ И ИХ ТРЕНИРОВКА(73) Патентообладатели Санюкевич Виктор Иосифович, Воднева Ирина Викторовна,Санюкевич Александр Викторович(57) 1. Устройство для определения резервов относительной аккомодации и их тренировка, содержащее сферические линзы и средство для установки и фиксации перед тренируемым глазом в очковой оправе сферической линзы, отличающееся тем, что оно выполнено в виде вращаемого на горизонтальной оси цилиндрического полого ротора, а очковые оправы снабжены двумя группами сферических линз - минусовой и плюсовой и расположены вдоль боковой поверхности ротора, причем вдоль диаметрального сечения ротора смонтирован Г - образный горизонтальный предметный столик для размещения тест-текста. 2. Устройство по п. 1, отличающееся тем, что ротор выполнен в виде двух параллельных спицованных дисков, вдоль ободов которых с постоянным шагом смонтированы очковые оправы. 3. Устройство по любому из пп. 1, 2, отличающееся тем, что группы плюсовых и минусовых линз расположены в очковых оправах по заданному лечебной методикой закону. Фиг. 1 Полезная модель относится к медицине, в частности к офтальмологии, и предназначена для лечения положительной и отрицательной части относительной аккомодации мышцы глаз человека. При ослаблении цилиарной мышцы глаза уменьшается приспосабливаемость последнего к четкому видению предметов, расположенных на различных расстояниях от глаза (аккомодация глаза). Основной причи 260 ной снижения остроты зрения является низкий резерв аккомодации. При спазме аккомодации всегда обнаруживается не только слабость аккомодационной мышцы, но и слабость внешних глазных мышц, в связи с чем проявляется необходимость лечебного тренинга для преодоления их слабости. Тренинг внешних глазных мышц повышает их силу, ослабляет толчкообразный характер повышения внутриглазного давления при конвергенции. Известно устройство для снятия спазма и повышения резерва аккомодации, включающее набор диафрагм с отверстиями 1,3-5,5 мм, тест-объект, который можно передвигать по направляющим, на которых нанесена разметка расстояния до предела видения эмметропического глаза оптотипа тест-объекта, лист бумаги с нанесенной координатной сеткой для каждого глаза. Устройство включает также щиток, которым при тренировке закрывают другой глаз 1. По результатам тренировки пациент должен сам строить график дифференцированной остроты зрения тренируемого глаза, сравнивать его с соответствующим графиком эмметропического глаза. Устройство не обеспечивает эффективной тренировки цилиарной мышцы глаза и внутренних прямых мышц. Известен способ и устройство Назарова В.Т. лечения и профилактики близорукости путем принудительного воздействия вибрации вдоль волокон мышц глаза в течение 1,5-5 мин с амплитудой 2-5 мм и частотой 15-40 Гц. Проведенными исследованиями установлено, что из 189 человек не улучшено зрение в 11 случаях,острота зрения доведена до нормы в 88 случаях (меньшей 50 ). Способ Назарова В.Т. не восстанавливает резервы аккомодационной мышцы 2. Известно устройство для определения резервов аккомодации и их тренировки, содержащее пробную очковую оправу, включающую набор минусовых сферических линз 3. У прототипа и у заявляемой полезной модели имеются следующие сходные существенные признаки отрицательные сферические линзы и средство для установки и фиксации перед тренируемым глазом в очковые оправы отрицательной сферической линзы. Недостаток прототипа проявляется в ограниченных лечебных возможностях, которые сводятся к лечебной тренировке только цилиарной мышцы. При определении лечения положительной и отрицательной части относительной аккомодации. При использовании предлагаемой полезной модели не только сам пациент может осуществлять лечебный тренинг, но и он осуществляет также регулирование комплексного тренировочного лечения положительной и отрицательной части относительной аккомодации. Для получения указанного результата, т.е. решения поставленной задачи, заявляемая полезная модель содержит следующие существенные признаки отрицательные сферические линзы и средство для установки и фиксации перед тренируемым глазом в очковые оправы отрицательной сферической линзы, и выполнение устройства в виде вращаемого на горизонтальной оси цилиндрического полого ротора, а очковые оправы с отрицательными линзами расположены вдоль боковой поверхности ротора, при этом вдоль диаметрального сечения ротора смонтирован Г - образный горизонтальный предметный столик для размещения тест-текста. По отношению к прототипу у заявляемой полезной модели имеются следующие отличительные признаки сферические линзы и средство для установки и фиксации перед тренируемым глазом в очковые оправы минусовой сферической линзы, выполнение устройства в виде, вращаемого на горизонтальной оси, цилиндрического полого ротора, очковые оправы снабжены двумя группами сферических линз - минусовой и плюсовой и расположены вдоль боковой поверхности ротора, вдоль диаметрального сечения ротора смонтирован Г - образный горизонтальный предметный столик для размещения тест-текста ротор выполнен в виде двух параллельных спицованных дисков, вдоль ободов которых с постоянным шагом смонтированы очковые оправы минусовые и плюсовые группы линз расположены в очковых оправах по заданному лечебной методикой закону. Между отличительными признаками и техническим результатом имеется следующая причинноследственная связь наличие новых конструктивных признаков, их взаимное расположение, удобство для пользователя-эргономичность, конструктив заявленной полезной модели аппарата не только позволяет самому пациенту проводить курс лечения сам по себе, но при этом обеспечивается проведение лечения на новом качественном уровне, т.е. пациент осуществляет его в виде управляемого комплекса тренировочного лечения цилиарной мышцы глаза. По сведениям, которыми располагает заявитель, предлагаемая совокупность существенных признаков,характеризующих сущность полезной модели, не известна из уровня техники, следовательно, предлагаемая полезная модель соответствует критерию новизна. 260 Предлагаемая сущность полезной модели может быть многократно использована в медицине. Заявленный аппарат может быть использован в стационарах, в системе народного образования не только для лечебных целей, но и для оздоровительной профилактики. Заявителями изготовлен опытный образец аппарата, проведены его испытания в системе здравоохранения и образования, которые подтвердили высокие и потребительские свойства аппарата. В этой связи очевидным является соответствие заявленной полезной модели критерию промышленная применимость. Полезная модель поясняется чертежом, где на фиг. 1 - общий вид устройства фиг. 2-аксонометрия фиг. 3- вид обода сбоку. Предлагаемое устройство для определения положительности отрицательной части аккомодации и их тренировки, содержит сферические линзы и выполнено в виде вращаемого на горизонтальной оси 1 цилиндрического полого ротора 2, а очковые оправы 3 снабжены группами минусовых и плюсовых линз и расположены вдоль боковой поверхности 4 ротор 2, при этом вдоль диаметрального сечения ротора 2 смонтирован Г образный горизонтальный предметный столик 5 для размещения тест-текста. Средство для установки и фиксации перед тренируемым глазом в очковой оправе сферической линзы в роторе 2 выполнено в виде двух параллельных спицованных дисков 6, 7, вдоль ободов которых с постоянным шагом смонтированы очковые оправы 3. Линзы расположены в очковых оправах 3 по заданному лечебной методикой закону. Ротор 2 на оси 1 может быть смонтирован, например, на вертикальных опорах 8 на горизонтальном основании 9 или иным способом, например, посредством подвесов (на чертеже условно не показано). Очковые оправы 3 на роторе 2 могут быть закреплены любым известным способом, например клеевым,сварочным, механическим, или могут быть расположены в посадочных гнездах(на чертеже условно не показаны), выполненных вдоль обода каждого из дисков 6, 7. Пример. В опытном устройстве диски 6, 7 были выполнены в виде спицованных колес. Очковые оправы 3 размещены вдоль ободов дисков 6, 7 по принципу роторной беличьей клетки. В гнездах ободов были размещены 12 штук очковых оправ 3, в восьми из которых были встроены минусовые линзы соответственно лечебному закону по диоптрическому ряду -1,0 -2,0 -3,0 -4,0 -5,0 -6,0 -7,0 -8,0. В четыре очковые оправы 3 были встроены плюсовые линзы соответственно лечебному диоптрическому ряду 1,0 2,0 3,0 4,0. На предметном столике 5 был помещен тест- текст 7 (острота зрения 7 для близи), согласно таблице Д.А.Сивцова для определения и лечения положительной и отрицательной части относительной аккомодации и другие тексты для тренировки цилиарной мышцы глаз. Тест - текст располагают на расстоянии 33 см от глаз пациента (больного). Устройство используют по следующей технологии. При определении положительной части относительной аккомодации пациент, начиная с очков -1,0, читает текст и проворачивая сверху-вниз ротор 2, последовательно увеличивает силу очковых оправ 3 на одну диоптрию до тех пор пока сохраняется бинокулярная ясность видения предъявленного на предметном столике 5 тест-текста. Максимальное значение минусовых линз, в которых пациент сохраняет ясность видения текста, соответствует отрицательной части относительной аккомодации. Величина запаса относительной аккомодации соответствует до 5,0 диоптрий. При определении отрицательной части аккомодации пациент поступает по предыдущей технологии, но начинает с очковых оправ 3 с плюсовой диоптрией равной 1,0 дптр и аналогично определению положительной части относительной аккомодации читает тест-текст 4 (согласно таблице Д.А.Сивцова для близи) и легко вращая ротор 2 снизу вверх постепенно увеличивает силу очковых оправ 3 для своих глаз на одну диоптрию до тех пор, пока сохраняется бинокулярная ясность видения предъявленного на предметном столике 5 тест-текста. Максимальное значение плюсовых линз, в которых пациент сохраняет ясность видения текста,соответствует отрицательной части относительной аккомодации. Величина запаса отрицательной части относительной аккомодации соответствует до 3,0 диоптрий (Согласно К.А.Мац, 1973). По сравнению с аналогичными испытаниями с известным устройством, заявленное устройство просто по конструкции, доступно в употреблении и позволяет легко и быстро исследовать положительную и отрицательную части аккомодации физически и методически разгружая медицинский персонал. На заявленном устройстве пациент, после разового инструктажа, может самостоятельно тренировать цилинарную мышцу глаза, тем самым снимать свое зрительное утомление и восстанавливать до нормы относительную аккомодацию. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 4
