Контейнер для раздельного сбора мусора

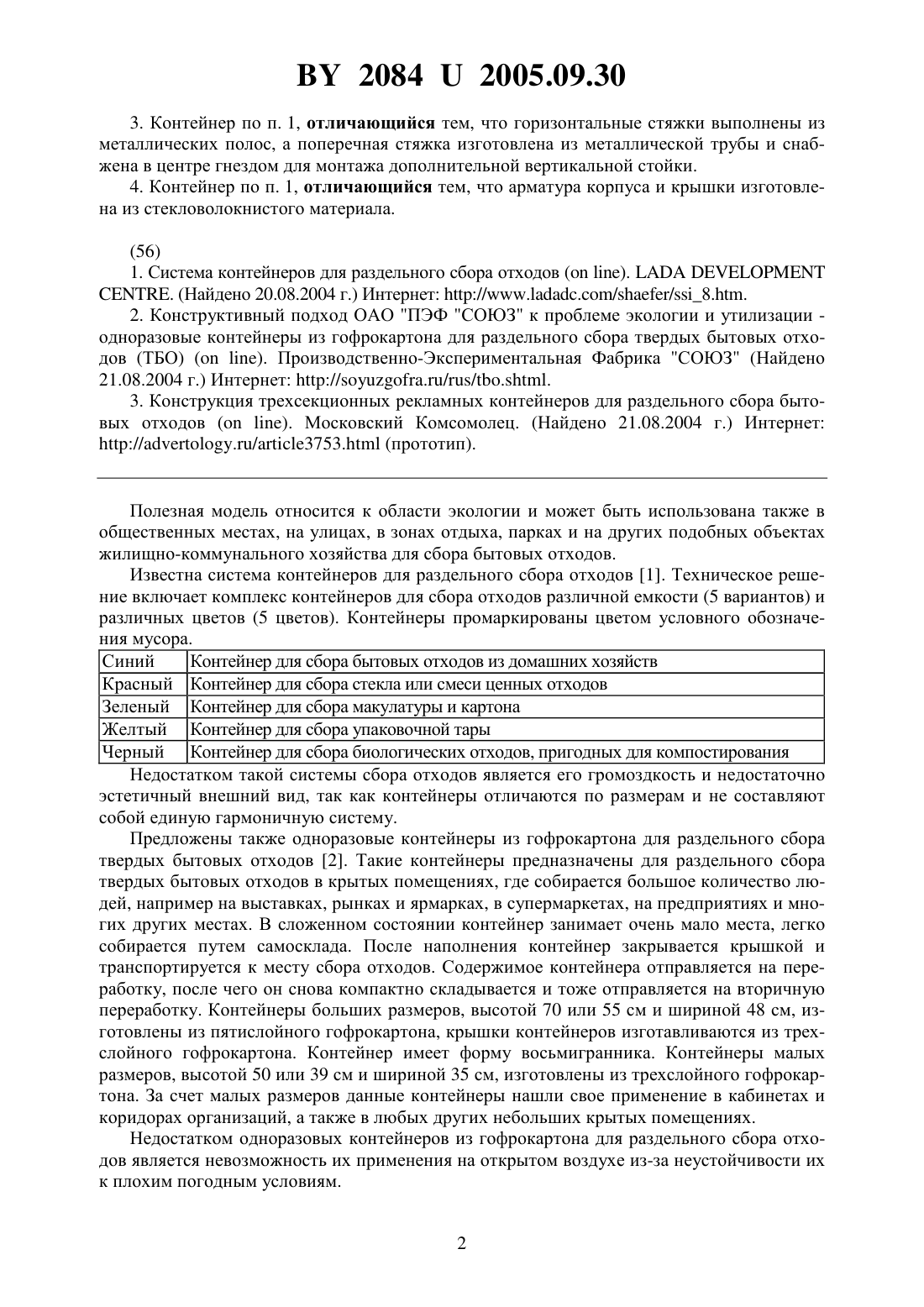

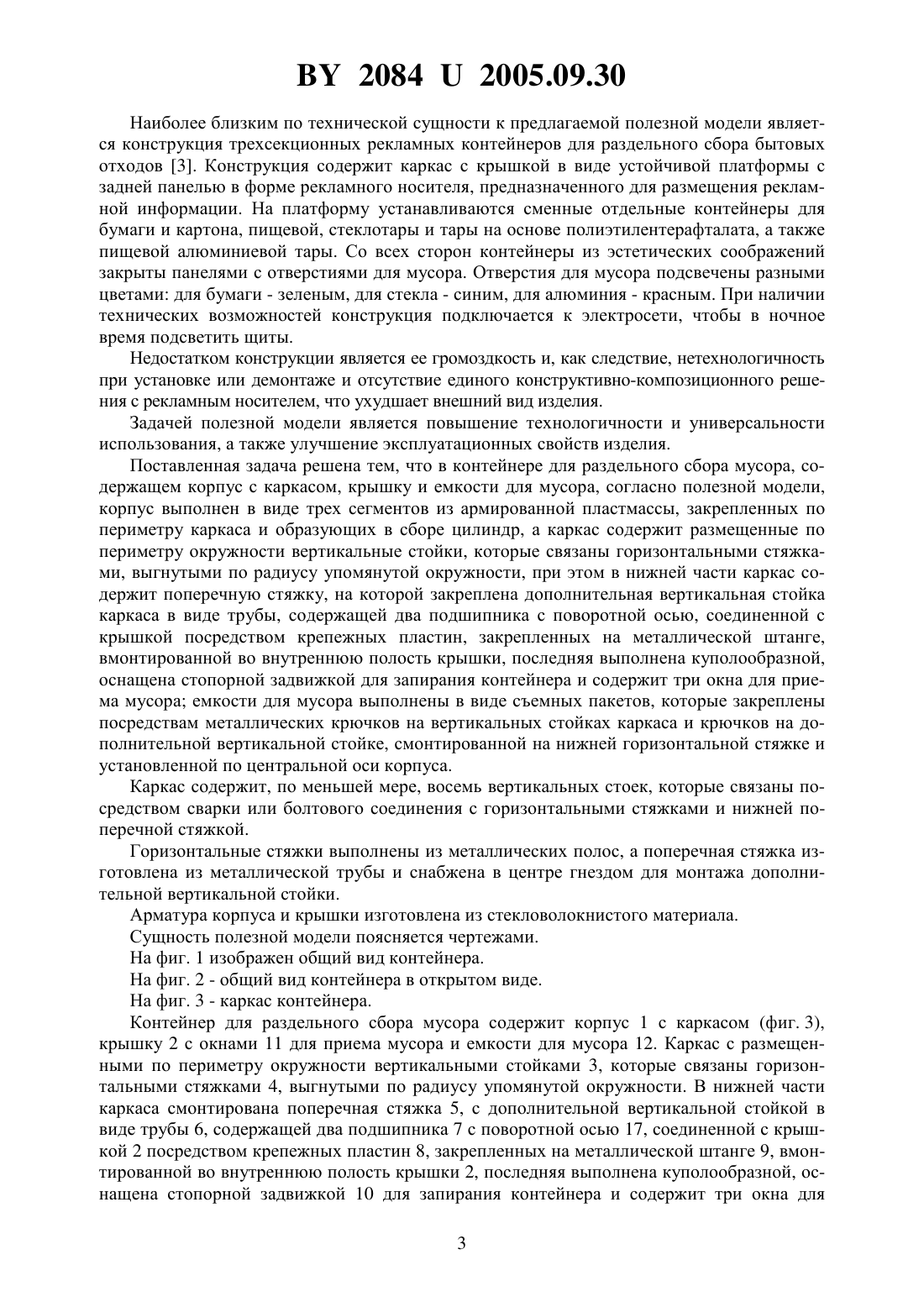

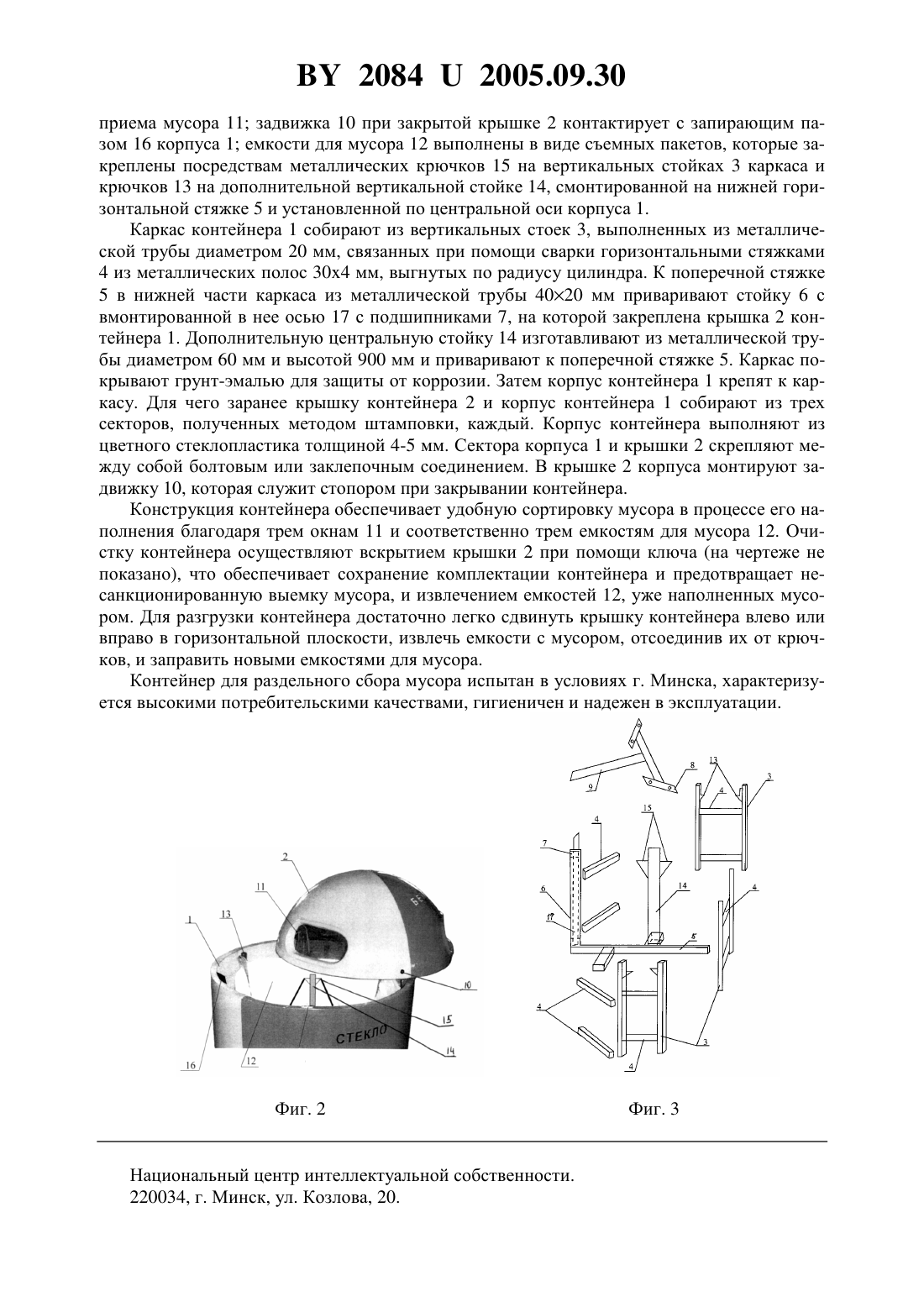

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ РАЗДЕЛЬНОГО СБОРА МУСОРА(71) Заявитель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(72) Автор Божедаров Кирилл Леонидович(73) Патентообладатель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(57) 1. Контейнер для раздельного сбора мусора, содержащий корпус с каркасом, крышку и емкости для мусора, отличающийся тем, что корпус выполнен в виде трех сегментов из армированной пластмассы, закрепленных по периметру каркаса и образующих в сборе цилиндр, а каркас содержит размещенные по периметру окружности вертикальные стойки, которые связаны горизонтальными стяжками, выгнутыми по радиусу упомянутой окружности, при этом в нижней части каркас содержит поперечную стяжку, на которой закреплена дополнительная вертикальная стойка каркаса в виде трубы, содержащей два подшипника с поворотной осью, соединенной с крышкой посредством крепежных пластин, закрепленных на металлической штанге, вмонтированной во внутреннюю полость крышки, последняя выполнена куполообразной, оснащена стопорной задвижкой для запирания контейнера и содержит три окна для приема мусора емкости для мусора выполнены в виде съемных пакетов, которые закреплены посредствам металлических крючков на вертикальных стойках каркаса и крючков на дополнительной вертикальной стойке, смонтированной на нижней горизонтальной стяжке и установленной по центральной оси корпуса. 2. Контейнер по любому из пп. 1-2, отличающийся тем, что каркас содержит, по меньшей мере, восемь вертикальных стоек, связанных посредством сварки или болтового соединения с горизонтальными стяжками и нижней поперечной стяжкой. 20842005.09.30 3. Контейнер по п. 1, отличающийся тем, что горизонтальные стяжки выполнены из металлических полос, а поперечная стяжка изготовлена из металлической трубы и снабжена в центре гнездом для монтажа дополнительной вертикальной стойки. 4. Контейнер по п. 1, отличающийся тем, что арматура корпуса и крышки изготовлена из стекловолокнистого материала.(56) 1. Система контейнеров для раздельного сбора отходов ( ).. (Найдено 20.08.2004 г.) Интернет ////8 2. Конструктивный подход ОАО ПЭФ СОЮЗ к проблеме экологии и утилизации одноразовые контейнеры из гофрокартона для раздельного сбора твердых бытовых отходов (ТБО) ( ). Производственно-Экспериментальная Фабрика СОЮЗ (Найдено 21.08.2004 г.) Интернет //.// 3. Конструкция трехсекционных рекламных контейнеров для раздельного сбора бытовых отходов ( ). Московский Комсомолец. (Найдено 21.08.2004 г.) Интернет//./3753. (прототип). Полезная модель относится к области экологии и может быть использована также в общественных местах, на улицах, в зонах отдыха, парках и на других подобных объектах жилищно-коммунального хозяйства для сбора бытовых отходов. Известна система контейнеров для раздельного сбора отходов 1. Техническое решение включает комплекс контейнеров для сбора отходов различной емкости (5 вариантов) и различных цветов (5 цветов). Контейнеры промаркированы цветом условного обозначения мусора. Синий Контейнер для сбора бытовых отходов из домашних хозяйств Красный Контейнер для сбора стекла или смеси ценных отходов Зеленый Контейнер для сбора макулатуры и картона Желтый Контейнер для сбора упаковочной тары Черный Контейнер для сбора биологических отходов, пригодных для компостирования Недостатком такой системы сбора отходов является его громоздкость и недостаточно эстетичный внешний вид, так как контейнеры отличаются по размерам и не составляют собой единую гармоничную систему. Предложены также одноразовые контейнеры из гофрокартона для раздельного сбора твердых бытовых отходов 2. Такие контейнеры предназначены для раздельного сбора твердых бытовых отходов в крытых помещениях, где собирается большое количество людей, например на выставках, рынках и ярмарках, в супермаркетах, на предприятиях и многих других местах. В сложенном состоянии контейнер занимает очень мало места, легко собирается путем самосклада. После наполнения контейнер закрывается крышкой и транспортируется к месту сбора отходов. Содержимое контейнера отправляется на переработку, после чего он снова компактно складывается и тоже отправляется на вторичную переработку. Контейнеры больших размеров, высотой 70 или 55 см и шириной 48 см, изготовлены из пятислойного гофрокартона, крышки контейнеров изготавливаются из трехслойного гофрокартона. Контейнер имеет форму восьмигранника. Контейнеры малых размеров, высотой 50 или 39 см и шириной 35 см, изготовлены из трехслойного гофрокартона. За счет малых размеров данные контейнеры нашли свое применение в кабинетах и коридорах организаций, а также в любых других небольших крытых помещениях. Недостатком одноразовых контейнеров из гофрокартона для раздельного сбора отходов является невозможность их применения на открытом воздухе из-за неустойчивости их к плохим погодным условиям. 2 20842005.09.30 Наиболее близким по технической сущности к предлагаемой полезной модели является конструкция трехсекционных рекламных контейнеров для раздельного сбора бытовых отходов 3. Конструкция содержит каркас с крышкой в виде устойчивой платформы с задней панелью в форме рекламного носителя, предназначенного для размещения рекламной информации. На платформу устанавливаются сменные отдельные контейнеры для бумаги и картона, пищевой, стеклотары и тары на основе полиэтилентерафталата, а также пищевой алюминиевой тары. Со всех сторон контейнеры из эстетических соображений закрыты панелями с отверстиями для мусора. Отверстия для мусора подсвечены разными цветами для бумаги - зеленым, для стекла - синим, для алюминия - красным. При наличии технических возможностей конструкция подключается к электросети, чтобы в ночное время подсветить щиты. Недостатком конструкции является ее громоздкость и, как следствие, нетехнологичность при установке или демонтаже и отсутствие единого конструктивно-композиционного решения с рекламным носителем, что ухудшает внешний вид изделия. Задачей полезной модели является повышение технологичности и универсальности использования, а также улучшение эксплуатационных свойств изделия. Поставленная задача решена тем, что в контейнере для раздельного сбора мусора, содержащем корпус с каркасом, крышку и емкости для мусора, согласно полезной модели,корпус выполнен в виде трех сегментов из армированной пластмассы, закрепленных по периметру каркаса и образующих в сборе цилиндр, а каркас содержит размещенные по периметру окружности вертикальные стойки, которые связаны горизонтальными стяжками, выгнутыми по радиусу упомянутой окружности, при этом в нижней части каркас содержит поперечную стяжку, на которой закреплена дополнительная вертикальная стойка каркаса в виде трубы, содержащей два подшипника с поворотной осью, соединенной с крышкой посредством крепежных пластин, закрепленных на металлической штанге,вмонтированной во внутреннюю полость крышки, последняя выполнена куполообразной,оснащена стопорной задвижкой для запирания контейнера и содержит три окна для приема мусора емкости для мусора выполнены в виде съемных пакетов, которые закреплены посредствам металлических крючков на вертикальных стойках каркаса и крючков на дополнительной вертикальной стойке, смонтированной на нижней горизонтальной стяжке и установленной по центральной оси корпуса. Каркас содержит, по меньшей мере, восемь вертикальных стоек, которые связаны посредством сварки или болтового соединения с горизонтальными стяжками и нижней поперечной стяжкой. Горизонтальные стяжки выполнены из металлических полос, а поперечная стяжка изготовлена из металлической трубы и снабжена в центре гнездом для монтажа дополнительной вертикальной стойки. Арматура корпуса и крышки изготовлена из стекловолокнистого материала. Сущность полезной модели поясняется чертежами. На фиг. 1 изображен общий вид контейнера. На фиг. 2 - общий вид контейнера в открытом виде. На фиг. 3 - каркас контейнера. Контейнер для раздельного сбора мусора содержит корпус 1 с каркасом (фиг. 3),крышку 2 с окнами 11 для приема мусора и емкости для мусора 12. Каркас с размещенными по периметру окружности вертикальными стойками 3, которые связаны горизонтальными стяжками 4, выгнутыми по радиусу упомянутой окружности. В нижней части каркаса смонтирована поперечная стяжка 5, с дополнительной вертикальной стойкой в виде трубы 6, содержащей два подшипника 7 с поворотной осью 17, соединенной с крышкой 2 посредством крепежных пластин 8, закрепленных на металлической штанге 9, вмонтированной во внутреннюю полость крышки 2, последняя выполнена куполообразной, оснащена стопорной задвижкой 10 для запирания контейнера и содержит три окна для 3 20842005.09.30 приема мусора 11 задвижка 10 при закрытой крышке 2 контактирует с запирающим пазом 16 корпуса 1 емкости для мусора 12 выполнены в виде съемных пакетов, которые закреплены посредствам металлических крючков 15 на вертикальных стойках 3 каркаса и крючков 13 на дополнительной вертикальной стойке 14, смонтированной на нижней горизонтальной стяжке 5 и установленной по центральной оси корпуса 1. Каркас контейнера 1 собирают из вертикальных стоек 3, выполненных из металлической трубы диаметром 20 мм, связанных при помощи сварки горизонтальными стяжками 4 из металлических полос 304 мм, выгнутых по радиусу цилиндра. К поперечной стяжке 5 в нижней части каркаса из металлической трубы 4020 мм приваривают стойку 6 с вмонтированной в нее осью 17 с подшипниками 7, на которой закреплена крышка 2 контейнера 1. Дополнительную центральную стойку 14 изготавливают из металлической трубы диаметром 60 мм и высотой 900 мм и приваривают к поперечной стяжке 5. Каркас покрывают грунт-эмалью для защиты от коррозии. Затем корпус контейнера 1 крепят к каркасу. Для чего заранее крышку контейнера 2 и корпус контейнера 1 собирают из трех секторов, полученных методом штамповки, каждый. Корпус контейнера выполняют из цветного стеклопластика толщиной 4-5 мм. Сектора корпуса 1 и крышки 2 скрепляют между собой болтовым или заклепочным соединением. В крышке 2 корпуса монтируют задвижку 10, которая служит стопором при закрывании контейнера. Конструкция контейнера обеспечивает удобную сортировку мусора в процессе его наполнения благодаря трем окнам 11 и соответственно трем емкостям для мусора 12. Очистку контейнера осуществляют вскрытием крышки 2 при помощи ключа (на чертеже не показано), что обеспечивает сохранение комплектации контейнера и предотвращает несанкционированную выемку мусора, и извлечением емкостей 12, уже наполненных мусором. Для разгрузки контейнера достаточно легко сдвинуть крышку контейнера влево или вправо в горизонтальной плоскости, извлечь емкости с мусором, отсоединив их от крючков, и заправить новыми емкостями для мусора. Контейнер для раздельного сбора мусора испытан в условиях г. Минска, характеризуется высокими потребительскими качествами, гигиеничен и надежен в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
