Приспособление для вытяжения позвоночника

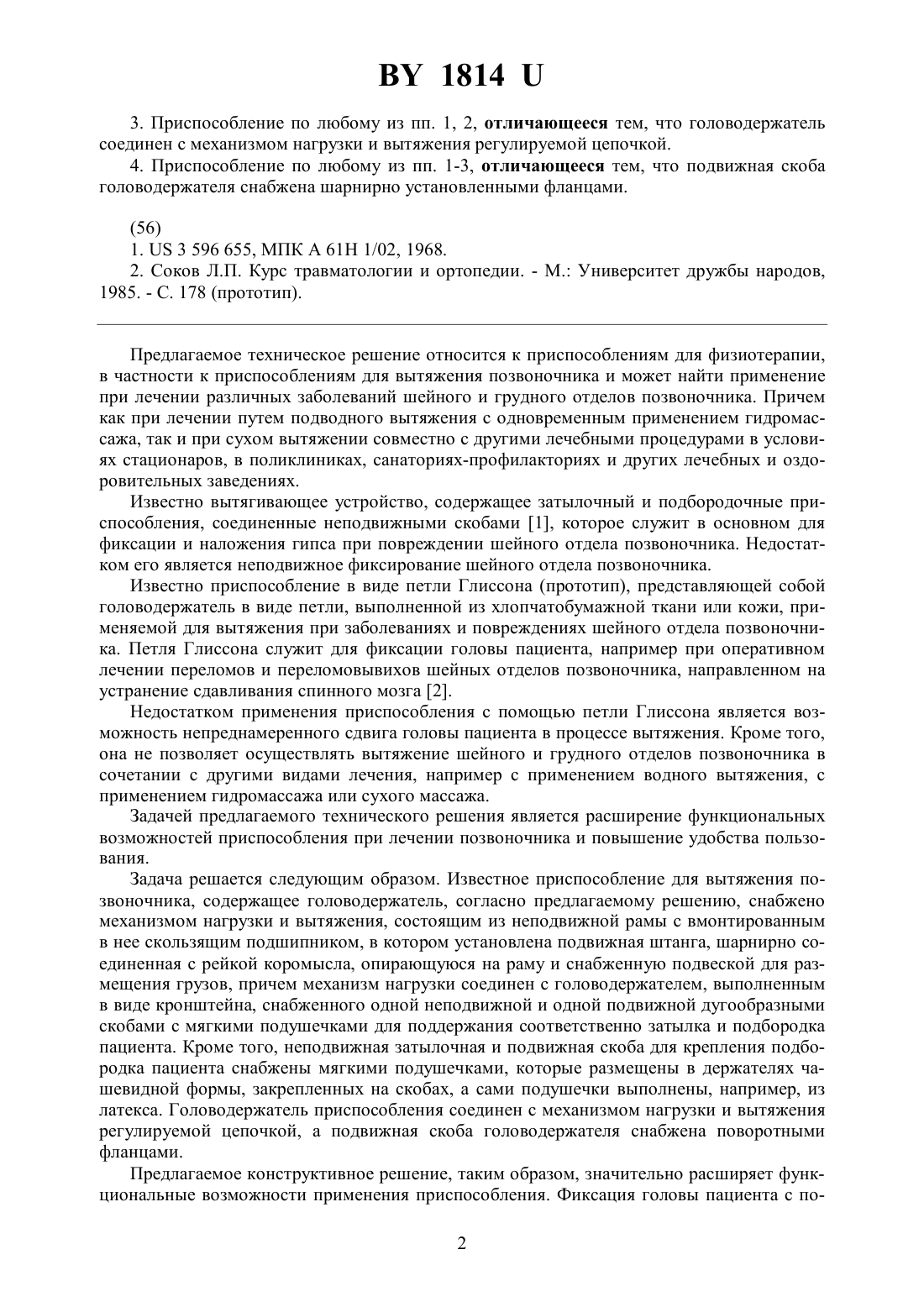

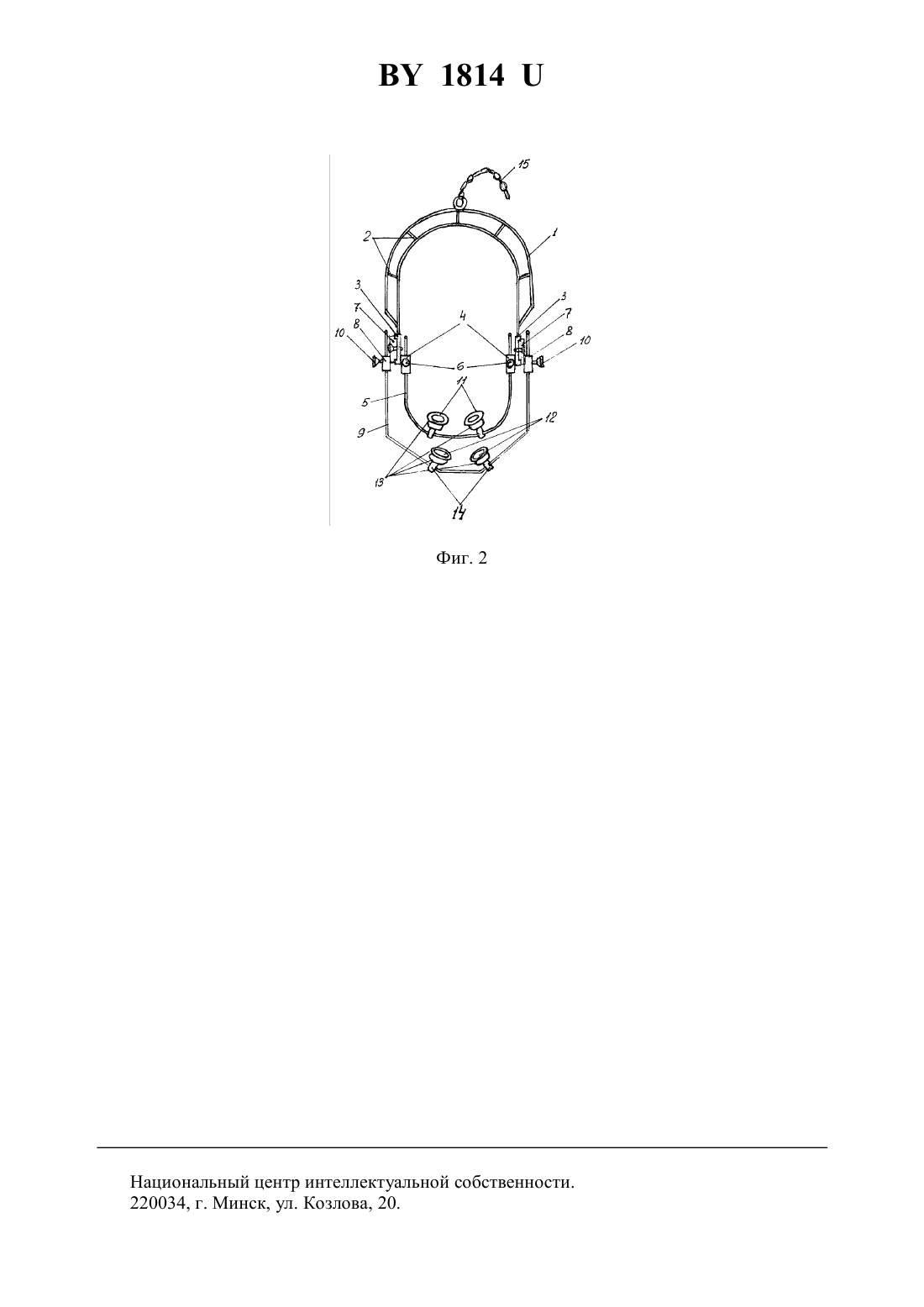

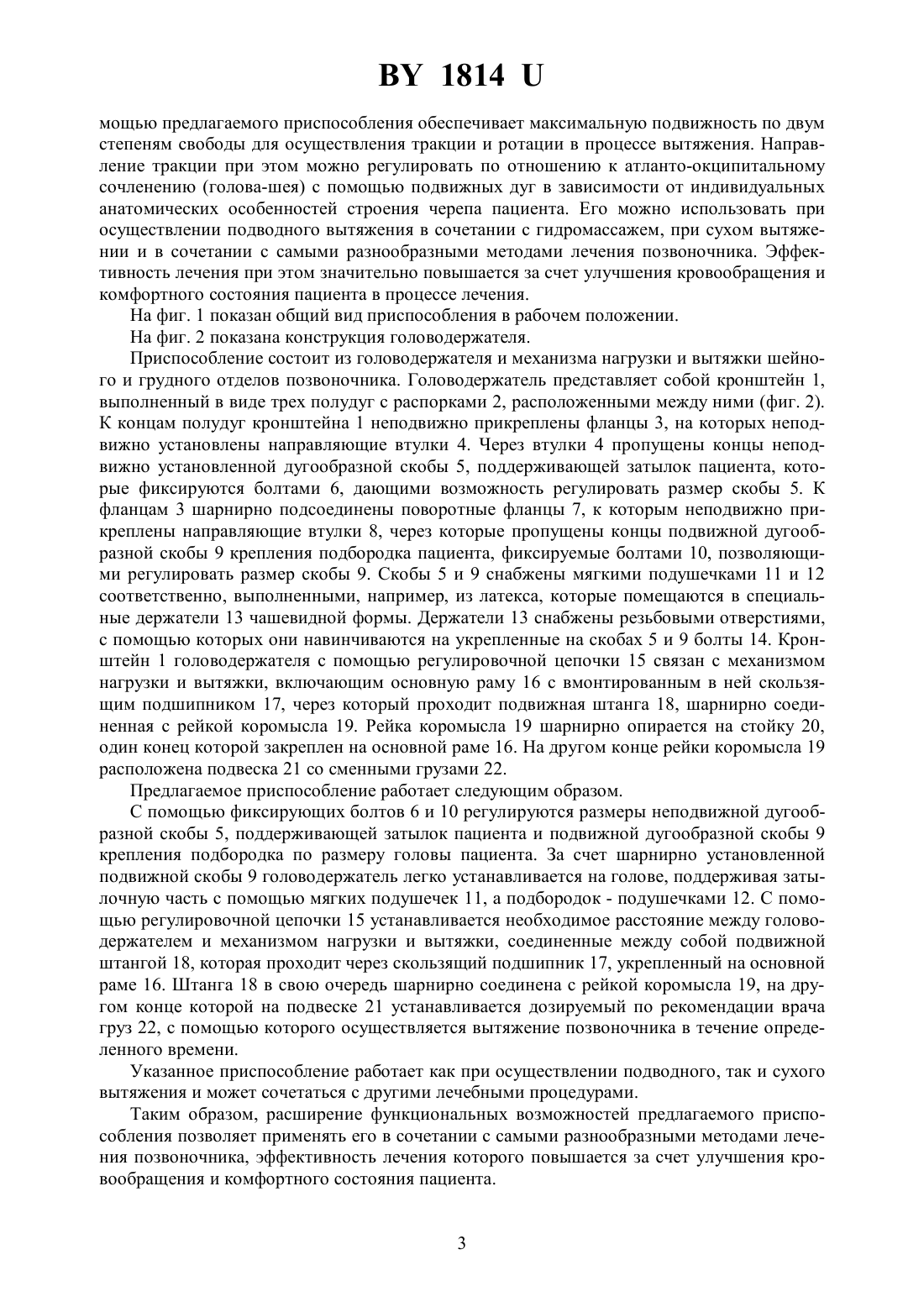

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫТЯЖЕНИЯ ПОЗВОНОЧНИКА(71) Заявитель Объединение Белорусская железная дорога(72) Авторы Барташевич Анатолий Антонович Марченко Александр Александрович(73) Патентообладатель Объединение Белорусская железная дорога(57) 1. Приспособление для вытяжения позвоночника, содержащее головодержатель, отличающееся тем, что оно снабжено механизмом нагрузки и вытяжения, состоящим из неподвижной рамы с вмонтированным в нее скользящим подшипником, в котором установлена подвижная штанга, шарнирно соединенная с рейкой коромысла, опирающуюся на раму и снабженную подвеской для размещения грузов, причем механизм нагрузки соединен с головодержателем, выполненным в виде кронштейна, снабженного одной неподвижной и одной подвижной дугообразными скобами с мягкими подушечками для поддержания затылка и подбородка пациента. 2. Приспособление по п. 1 или 2, отличающееся тем, что мягкие подушечки размещены в держателях чашевидной формы, закрепленных на скобах, а подушечки выполнены, например, из латекса. 18143. Приспособление по любому из пп. 1, 2, отличающееся тем, что головодержатель соединен с механизмом нагрузки и вытяжения регулируемой цепочкой. 4. Приспособление по любому из пп. 1-3, отличающееся тем, что подвижная скоба головодержателя снабжена шарнирно установленными фланцами.(56) 1.3 596 655, МПК А 61 Н 1/02, 1968. 2. Соков Л.П. Курс травматологии и ортопедии. - . Университет дружбы народов,1985. - С. 178 (прототип). Предлагаемое техническое решение относится к приспособлениям для физиотерапии,в частности к приспособлениям для вытяжения позвоночника и может найти применение при лечении различных заболеваний шейного и грудного отделов позвоночника. Причем как при лечении путем подводного вытяжения с одновременным применением гидромассажа, так и при сухом вытяжении совместно с другими лечебными процедурами в условиях стационаров, в поликлиниках, санаториях-профилакториях и других лечебных и оздоровительных заведениях. Известно вытягивающее устройство, содержащее затылочный и подбородочные приспособления, соединенные неподвижными скобами 1, которое служит в основном для фиксации и наложения гипса при повреждении шейного отдела позвоночника. Недостатком его является неподвижное фиксирование шейного отдела позвоночника. Известно приспособление в виде петли Глиссона (прототип), представляющей собой головодержатель в виде петли, выполненной из хлопчатобумажной ткани или кожи, применяемой для вытяжения при заболеваниях и повреждениях шейного отдела позвоночника. Петля Глиссона служит для фиксации головы пациента, например при оперативном лечении переломов и переломовывихов шейных отделов позвоночника, направленном на устранение сдавливания спинного мозга 2. Недостатком применения приспособления с помощью петли Глиссона является возможность непреднамеренного сдвига головы пациента в процессе вытяжения. Кроме того,она не позволяет осуществлять вытяжение шейного и грудного отделов позвоночника в сочетании с другими видами лечения, например с применением водного вытяжения, с применением гидромассажа или сухого массажа. Задачей предлагаемого технического решения является расширение функциональных возможностей приспособления при лечении позвоночника и повышение удобства пользования. Задача решается следующим образом. Известное приспособление для вытяжения позвоночника, содержащее головодержатель, согласно предлагаемому решению, снабжено механизмом нагрузки и вытяжения, состоящим из неподвижной рамы с вмонтированным в нее скользящим подшипником, в котором установлена подвижная штанга, шарнирно соединенная с рейкой коромысла, опирающуюся на раму и снабженную подвеской для размещения грузов, причем механизм нагрузки соединен с головодержателем, выполненным в виде кронштейна, снабженного одной неподвижной и одной подвижной дугообразными скобами с мягкими подушечками для поддержания соответственно затылка и подбородка пациента. Кроме того, неподвижная затылочная и подвижная скоба для крепления подбородка пациента снабжены мягкими подушечками, которые размещены в держателях чашевидной формы, закрепленных на скобах, а сами подушечки выполнены, например, из латекса. Головодержатель приспособления соединен с механизмом нагрузки и вытяжения регулируемой цепочкой, а подвижная скоба головодержателя снабжена поворотными фланцами. Предлагаемое конструктивное решение, таким образом, значительно расширяет функциональные возможности применения приспособления. Фиксация головы пациента с по 2 1814 мощью предлагаемого приспособления обеспечивает максимальную подвижность по двум степеням свободы для осуществления тракции и ротации в процессе вытяжения. Направление тракции при этом можно регулировать по отношению к атланто-окципитальному сочленению (голова-шея) с помощью подвижных дуг в зависимости от индивидуальных анатомических особенностей строения черепа пациента. Его можно использовать при осуществлении подводного вытяжения в сочетании с гидромассажем, при сухом вытяжении и в сочетании с самыми разнообразными методами лечения позвоночника. Эффективность лечения при этом значительно повышается за счет улучшения кровообращения и комфортного состояния пациента в процессе лечения. На фиг. 1 показан общий вид приспособления в рабочем положении. На фиг. 2 показана конструкция головодержателя. Приспособление состоит из головодержателя и механизма нагрузки и вытяжки шейного и грудного отделов позвоночника. Головодержатель представляет собой кронштейн 1,выполненный в виде трех полудуг с распорками 2, расположенными между ними (фиг. 2). К концам полудуг кронштейна 1 неподвижно прикреплены фланцы 3, на которых неподвижно установлены направляющие втулки 4. Через втулки 4 пропущены концы неподвижно установленной дугообразной скобы 5, поддерживающей затылок пациента, которые фиксируются болтами 6, дающими возможность регулировать размер скобы 5. К фланцам 3 шарнирно подсоединены поворотные фланцы 7, к которым неподвижно прикреплены направляющие втулки 8, через которые пропущены концы подвижной дугообразной скобы 9 крепления подбородка пациента, фиксируемые болтами 10, позволяющими регулировать размер скобы 9. Скобы 5 и 9 снабжены мягкими подушечками 11 и 12 соответственно, выполненными, например, из латекса, которые помещаются в специальные держатели 13 чашевидной формы. Держатели 13 снабжены резьбовыми отверстиями,с помощью которых они навинчиваются на укрепленные на скобах 5 и 9 болты 14. Кронштейн 1 головодержателя с помощью регулировочной цепочки 15 связан с механизмом нагрузки и вытяжки, включающим основную раму 16 с вмонтированным в ней скользящим подшипником 17, через который проходит подвижная штанга 18, шарнирно соединенная с рейкой коромысла 19. Рейка коромысла 19 шарнирно опирается на стойку 20,один конец которой закреплен на основной раме 16. На другом конце рейки коромысла 19 расположена подвеска 21 со сменными грузами 22. Предлагаемое приспособление работает следующим образом. С помощью фиксирующих болтов 6 и 10 регулируются размеры неподвижной дугообразной скобы 5, поддерживающей затылок пациента и подвижной дугообразной скобы 9 крепления подбородка по размеру головы пациента. За счет шарнирно установленной подвижной скобы 9 головодержатель легко устанавливается на голове, поддерживая затылочную часть с помощью мягких подушечек 11, а подбородок - подушечками 12. С помощью регулировочной цепочки 15 устанавливается необходимое расстояние между головодержателем и механизмом нагрузки и вытяжки, соединенные между собой подвижной штангой 18, которая проходит через скользящий подшипник 17, укрепленный на основной раме 16. Штанга 18 в свою очередь шарнирно соединена с рейкой коромысла 19, на другом конце которой на подвеске 21 устанавливается дозируемый по рекомендации врача груз 22, с помощью которого осуществляется вытяжение позвоночника в течение определенного времени. Указанное приспособление работает как при осуществлении подводного, так и сухого вытяжения и может сочетаться с другими лечебными процедурами. Таким образом, расширение функциональных возможностей предлагаемого приспособления позволяет применять его в сочетании с самыми разнообразными методами лечения позвоночника, эффективность лечения которого повышается за счет улучшения кровообращения и комфортного состояния пациента. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
