Устройство для охлаждения графитированных электродов
Номер патента: U 1500
Опубликовано: 30.09.2004
Авторы: Прохоренко Виктор Николаевич, Яцко Владимир Антонович
Текст

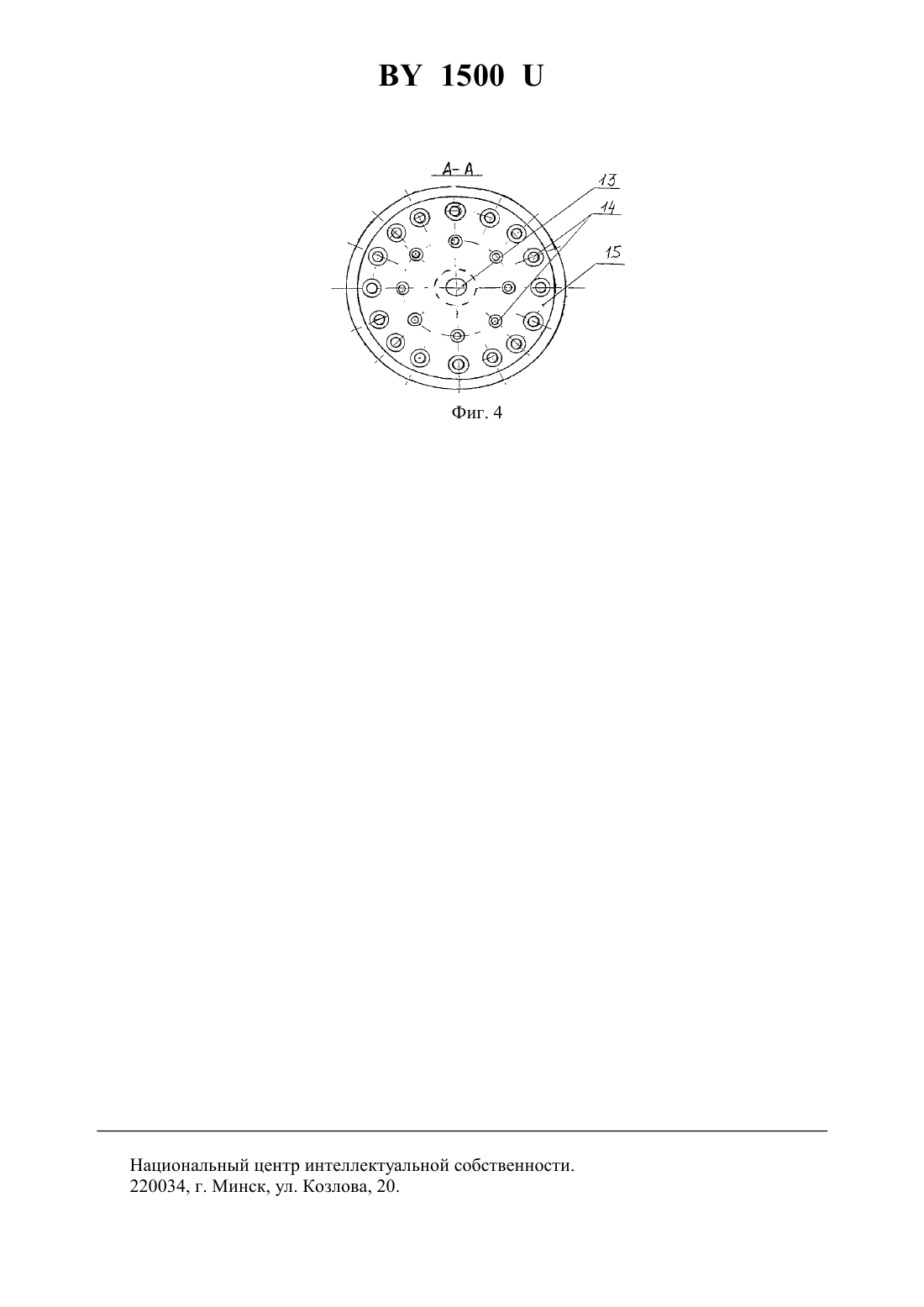

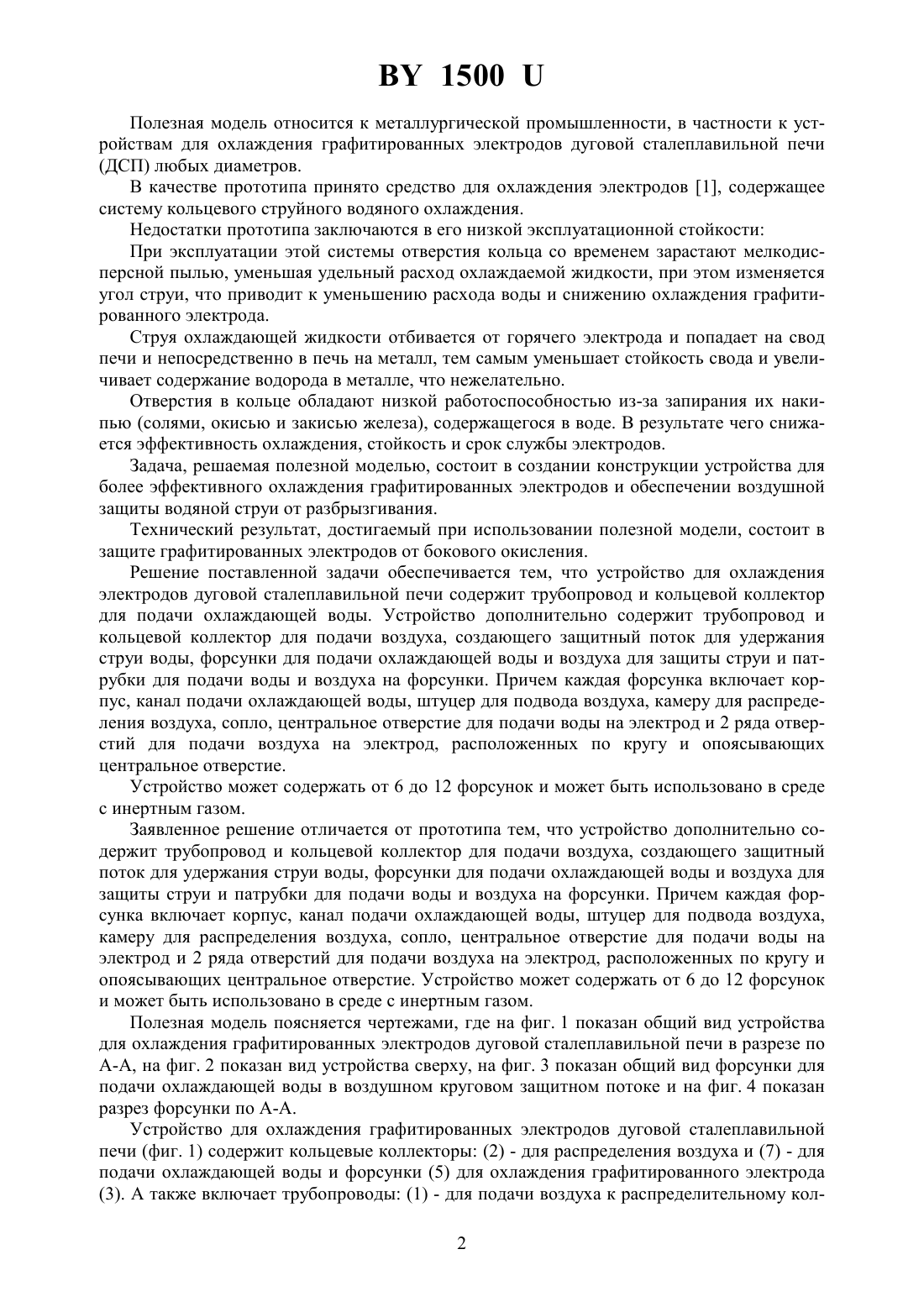

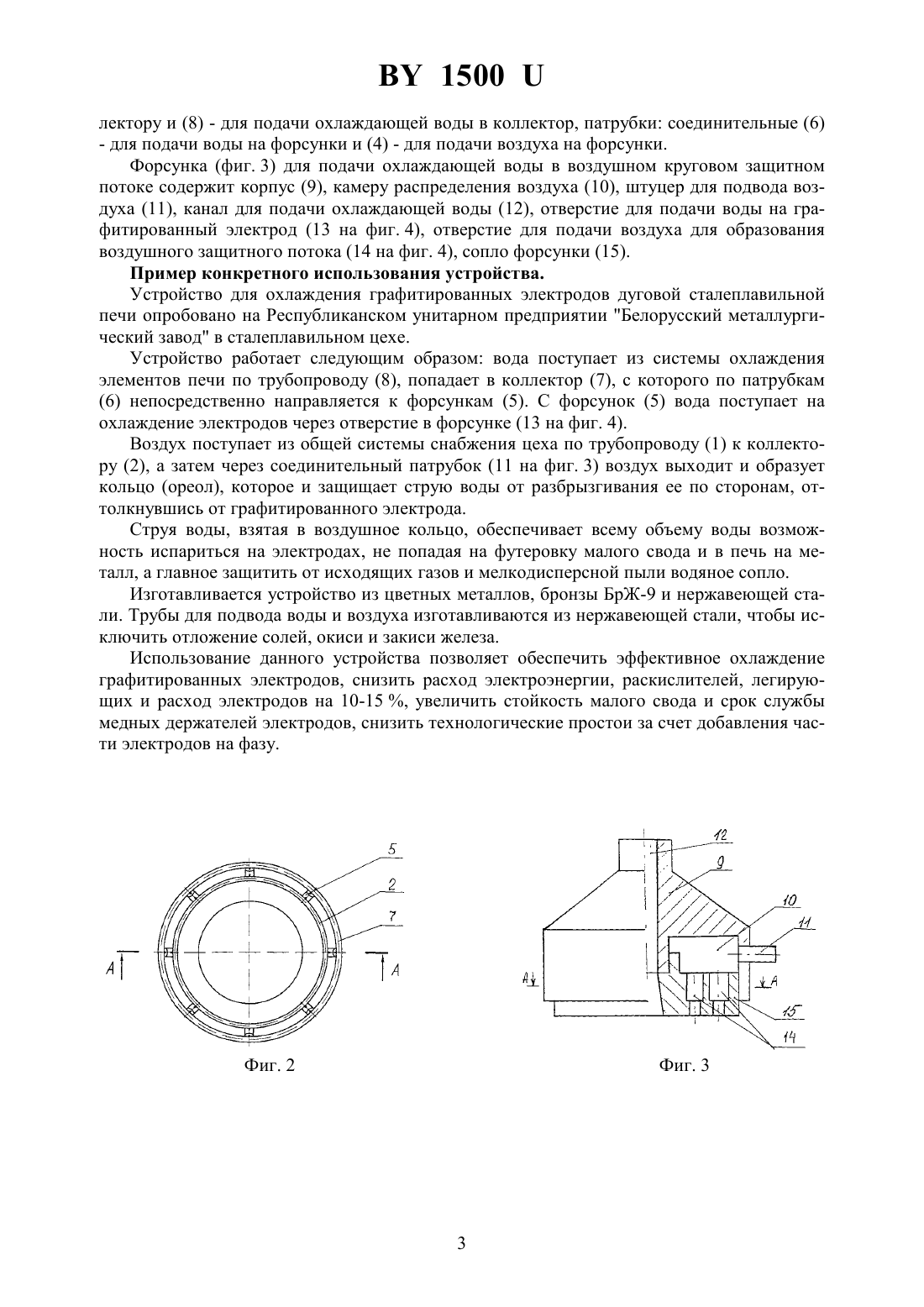

(51)21 5/52,05 7/12 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ГРАФИТИРОВАННЫХ ЭЛЕКТРОДОВ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Яцко Владимир Антонович Прохоренко Виктор Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Устройство для охлаждения графитированных электродов, содержащее трубопровод и кольцевой коллектор для подачи охлаждающей воды, отличающееся тем, что устройство дополнительно содержит трубопровод и кольцевой коллектор для подачи воздуха, создающего защитный поток для удержания струи воды, форсунки для подачи охлаждающей воды и воздуха для защиты струи, патрубки для подачи воды и воздуха на форсунки, причем каждая форсунка включает корпус, канал подачи охлаждающей воды,штуцер для подвода воздуха, камеру для распределения воздуха, сопло, центральное отверстие для подачи воды на электрод и 2 ряда отверстий для подачи воздуха на электрод,расположенных по кругу и опоясывающих центральное отверстие. 2. Устройство по п. 1, отличающееся тем, что может содержать от 6 до 12 форсунок. 3. Устройство по п. 2, отличающееся тем, что может быть использовано в среде с инертным газом. 1500 Полезная модель относится к металлургической промышленности, в частности к устройствам для охлаждения графитированных электродов дуговой сталеплавильной печи(ДСП) любых диаметров. В качестве прототипа принято средство для охлаждения электродов 1, содержащее систему кольцевого струйного водяного охлаждения. Недостатки прототипа заключаются в его низкой эксплуатационной стойкости При эксплуатации этой системы отверстия кольца со временем зарастают мелкодисперсной пылью, уменьшая удельный расход охлаждаемой жидкости, при этом изменяется угол струи, что приводит к уменьшению расхода воды и снижению охлаждения графитированного электрода. Струя охлаждающей жидкости отбивается от горячего электрода и попадает на свод печи и непосредственно в печь на металл, тем самым уменьшает стойкость свода и увеличивает содержание водорода в металле, что нежелательно. Отверстия в кольце обладают низкой работоспособностью из-за запирания их накипью (солями, окисью и закисью железа), содержащегося в воде. В результате чего снижается эффективность охлаждения, стойкость и срок службы электродов. Задача, решаемая полезной моделью, состоит в создании конструкции устройства для более эффективного охлаждения графитированных электродов и обеспечении воздушной защиты водяной струи от разбрызгивания. Технический результат, достигаемый при использовании полезной модели, состоит в защите графитированных электродов от бокового окисления. Решение поставленной задачи обеспечивается тем, что устройство для охлаждения электродов дуговой сталеплавильной печи содержит трубопровод и кольцевой коллектор для подачи охлаждающей воды. Устройство дополнительно содержит трубопровод и кольцевой коллектор для подачи воздуха, создающего защитный поток для удержания струи воды, форсунки для подачи охлаждающей воды и воздуха для защиты струи и патрубки для подачи воды и воздуха на форсунки. Причем каждая форсунка включает корпус, канал подачи охлаждающей воды, штуцер для подвода воздуха, камеру для распределения воздуха, сопло, центральное отверстие для подачи воды на электрод и 2 ряда отверстий для подачи воздуха на электрод, расположенных по кругу и опоясывающих центральное отверстие. Устройство может содержать от 6 до 12 форсунок и может быть использовано в среде с инертным газом. Заявленное решение отличается от прототипа тем, что устройство дополнительно содержит трубопровод и кольцевой коллектор для подачи воздуха, создающего защитный поток для удержания струи воды, форсунки для подачи охлаждающей воды и воздуха для защиты струи и патрубки для подачи воды и воздуха на форсунки. Причем каждая форсунка включает корпус, канал подачи охлаждающей воды, штуцер для подвода воздуха,камеру для распределения воздуха, сопло, центральное отверстие для подачи воды на электрод и 2 ряда отверстий для подачи воздуха на электрод, расположенных по кругу и опоясывающих центральное отверстие. Устройство может содержать от 6 до 12 форсунок и может быть использовано в среде с инертным газом. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид устройства для охлаждения графитированных электродов дуговой сталеплавильной печи в разрезе по А-А, на фиг. 2 показан вид устройства сверху, на фиг. 3 показан общий вид форсунки для подачи охлаждающей воды в воздушном круговом защитном потоке и на фиг. 4 показан разрез форсунки по А-А. Устройство для охлаждения графитированных электродов дуговой сталеплавильной печи (фиг. 1) содержит кольцевые коллекторы (2) - для распределения воздуха и (7) - для подачи охлаждающей воды и форсунки (5) для охлаждения графитированного электрода(3). А также включает трубопроводы (1) - для подачи воздуха к распределительному кол 2 1500 лектору и (8) - для подачи охлаждающей воды в коллектор, патрубки соединительные (6)- для подачи воды на форсунки и (4) - для подачи воздуха на форсунки. Форсунка (фиг. 3) для подачи охлаждающей воды в воздушном круговом защитном потоке содержит корпус (9), камеру распределения воздуха (10), штуцер для подвода воздуха (11), канал для подачи охлаждающей воды (12), отверстие для подачи воды на графитированный электрод (13 на фиг. 4), отверстие для подачи воздуха для образования воздушного защитного потока (14 на фиг. 4), сопло форсунки (15). Пример конкретного использования устройства. Устройство для охлаждения графитированных электродов дуговой сталеплавильной печи опробовано на Республиканском унитарном предприятии Белорусский металлургический завод в сталеплавильном цехе. Устройство работает следующим образом вода поступает из системы охлаждения элементов печи по трубопроводу (8), попадает в коллектор (7), с которого по патрубкам(6) непосредственно направляется к форсункам (5). С форсунок (5) вода поступает на охлаждение электродов через отверстие в форсунке (13 на фиг. 4). Воздух поступает из общей системы снабжения цеха по трубопроводу (1) к коллектору (2), а затем через соединительный патрубок (11 на фиг. 3) воздух выходит и образует кольцо (ореол), которое и защищает струю воды от разбрызгивания ее по сторонам, оттолкнувшись от графитированного электрода. Струя воды, взятая в воздушное кольцо, обеспечивает всему объему воды возможность испариться на электродах, не попадая на футеровку малого свода и в печь на металл, а главное защитить от исходящих газов и мелкодисперсной пыли водяное сопло. Изготавливается устройство из цветных металлов, бронзы БрЖ-9 и нержавеющей стали. Трубы для подвода воды и воздуха изготавливаются из нержавеющей стали, чтобы исключить отложение солей, окиси и закиси железа. Использование данного устройства позволяет обеспечить эффективное охлаждение графитированных электродов, снизить расход электроэнергии, раскислителей, легирующих и расход электродов на 10-15 , увеличить стойкость малого свода и срок службы медных держателей электродов, снизить технологические простои за счет добавления части электродов на фазу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
МПК / Метки
Метки: электродов, охлаждения, устройство, графитированных
