Увлажнитель воздуха

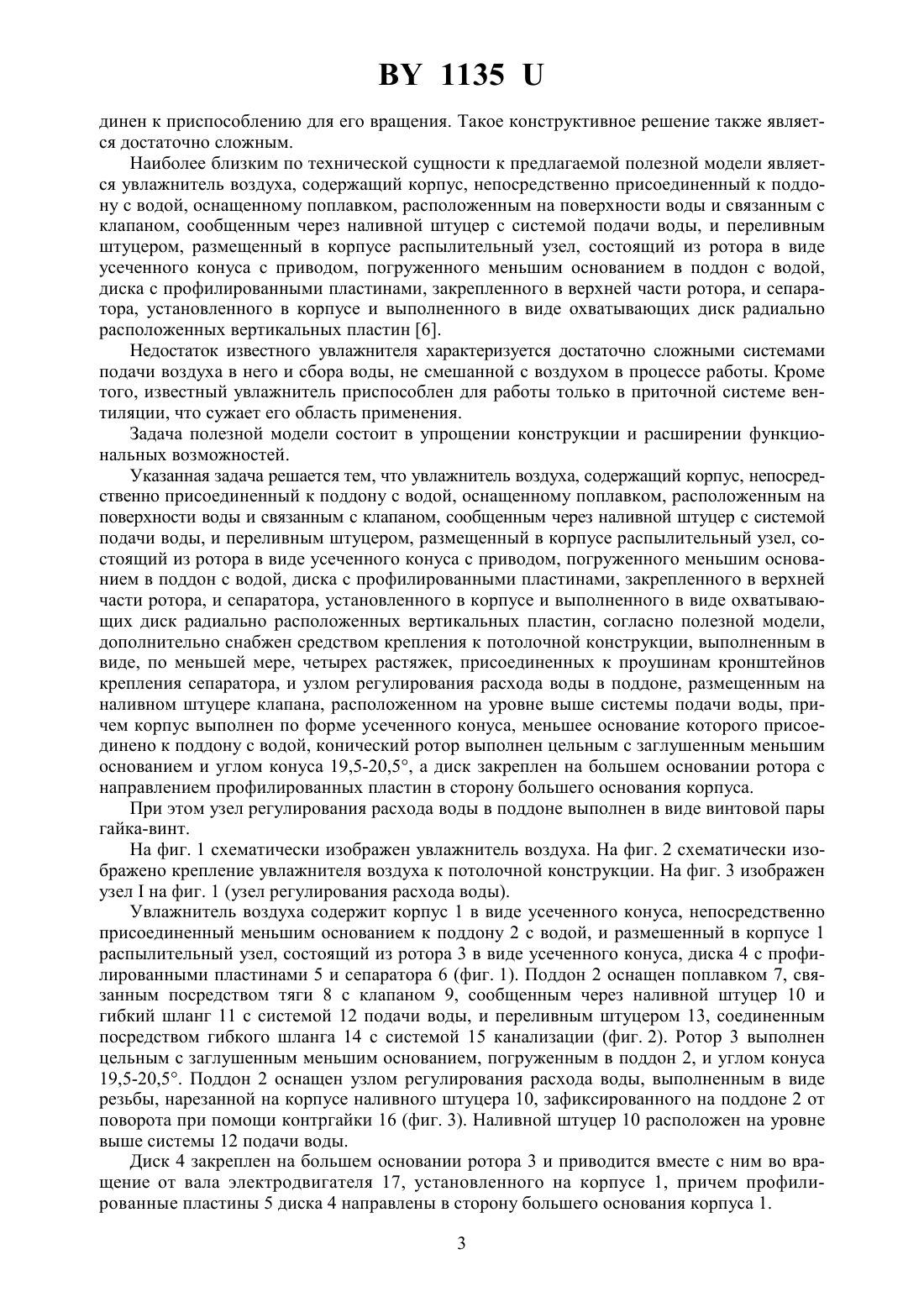

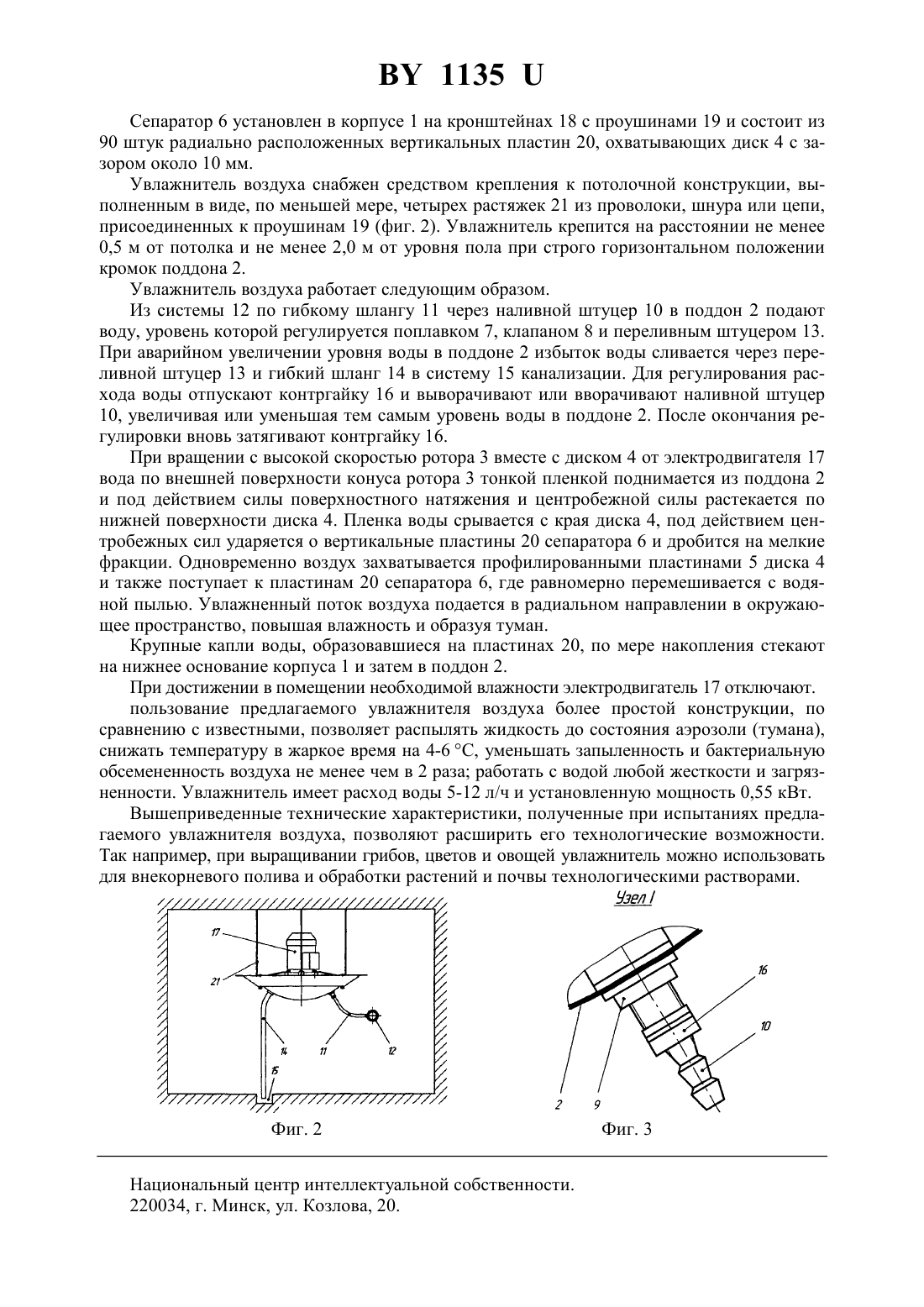

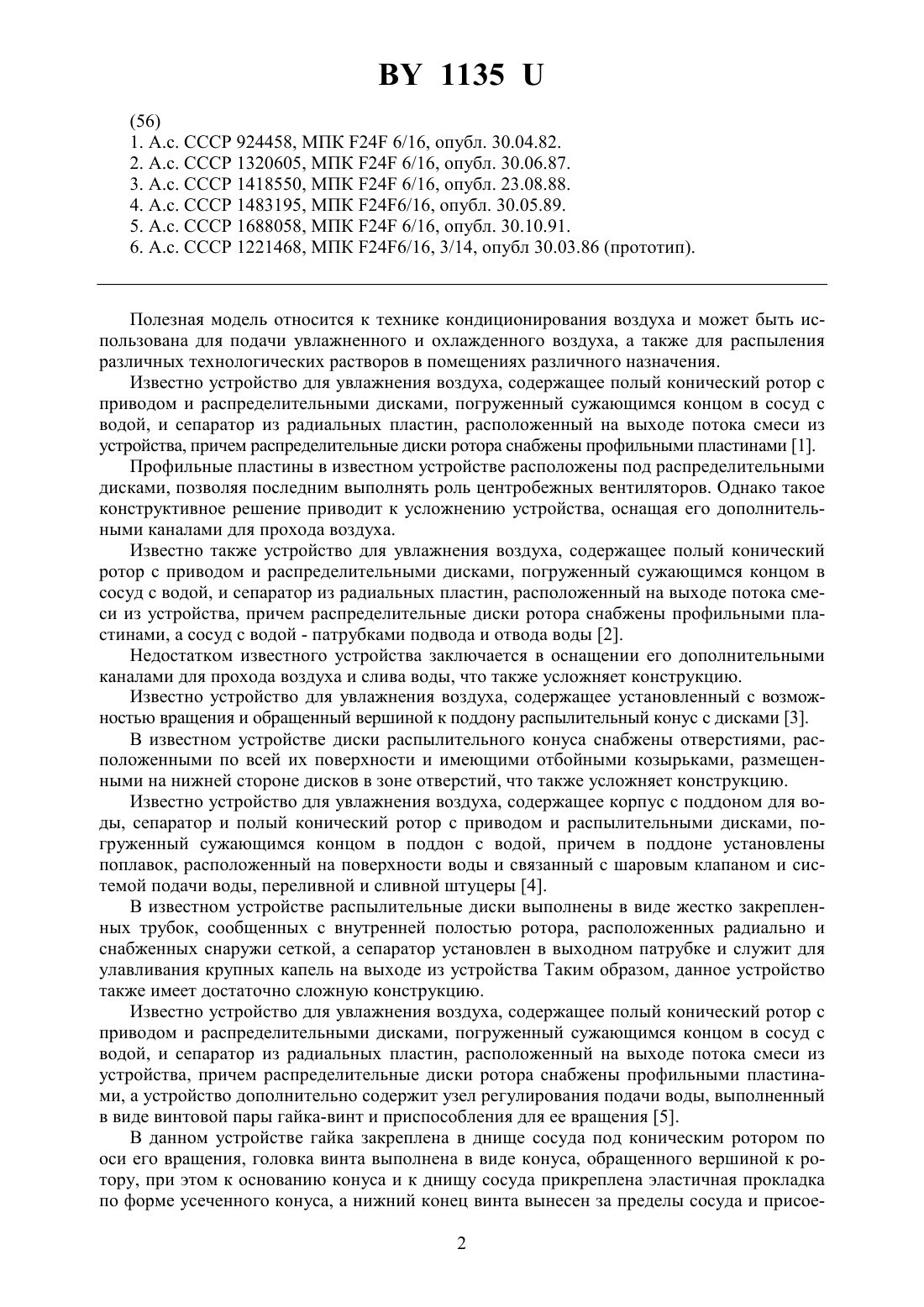

(72) Авторы Омельяненко Павел Григорьевич Лазутин Сергей Иванович Прибыш Александр Владимирович(57) 1. Увлажнитель воздуха, содержащий корпус, непосредственно присоединенный к поддону с водой, оснащенному поплавком, расположенным на поверхности воды и связанным с клапаном, сообщенным через наливной штуцер с системой подачи воды, и переливным штуцером, размещенный в корпусе распылительный узел, состоящий из ротора в виде усеченного конуса с приводом, погруженного меньшим основанием в поддон с водой, диска с профилированными пластинами, закрепленного в верхней части ротора, и сепаратора, установленного в корпусе и выполненного в виде охватывающих диск радиально расположенных вертикальных пластин, отличающийся тем, что он дополнительно снабжен средством крепления к потолочной конструкции, выполненным в виде, по меньшей мере, четырех растяжек, присоединенных к проушинам кронштейнов крепления сепаратора, и узлом регулирования расхода воды в поддоне, размещенным на наливном штуцере клапана, расположенном на уровне выше системы подачи воды, причем корпус выполнен по форме усеченного конуса, меньшее основание которого присоединено к поддону с водой, конический ротор выполнен цельным с заглушенным меньшим основанием и углом конуса 19,5-20,5, а диск закреплен на большем основании ротора с направлением профилированных пластин в сторону большего основания корпуса. 2. Увлажнитель воздуха по п. 1, отличающийся тем, что узел регулирования расхода воды в поддоне выполнен в виде винтовой пары гайка-винт. Полезная модель относится к технике кондиционирования воздуха и может быть использована для подачи увлажненного и охлажденного воздуха, а также для распыления различных технологических растворов в помещениях различного назначения. Известно устройство для увлажнения воздуха, содержащее полый конический ротор с приводом и распределительными дисками, погруженный сужающимся концом в сосуд с водой, и сепаратор из радиальных пластин, расположенный на выходе потока смеси из устройства, причем распределительные диски ротора снабжены профильными пластинами 1. Профильные пластины в известном устройстве расположены под распределительными дисками, позволяя последним выполнять роль центробежных вентиляторов. Однако такое конструктивное решение приводит к усложнению устройства, оснащая его дополнительными каналами для прохода воздуха. Известно также устройство для увлажнения воздуха, содержащее полый конический ротор с приводом и распределительными дисками, погруженный сужающимся концом в сосуд с водой, и сепаратор из радиальных пластин, расположенный на выходе потока смеси из устройства, причем распределительные диски ротора снабжены профильными пластинами, а сосуд с водой - патрубками подвода и отвода воды 2. Недостатком известного устройства заключается в оснащении его дополнительными каналами для прохода воздуха и слива воды, что также усложняет конструкцию. Известно устройство для увлажнения воздуха, содержащее установленный с возможностью вращения и обращенный вершиной к поддону распылительный конус с дисками 3. В известном устройстве диски распылительного конуса снабжены отверстиями, расположенными по всей их поверхности и имеющими отбойными козырьками, размещенными на нижней стороне дисков в зоне отверстий, что также усложняет конструкцию. Известно устройство для увлажнения воздуха, содержащее корпус с поддоном для воды, сепаратор и полый конический ротор с приводом и распылительными дисками, погруженный сужающимся концом в поддон с водой, причем в поддоне установлены поплавок, расположенный на поверхности воды и связанный с шаровым клапаном и системой подачи воды, переливной и сливной штуцеры 4. В известном устройстве распылительные диски выполнены в виде жестко закрепленных трубок, сообщенных с внутренней полостью ротора, расположенных радиально и снабженных снаружи сеткой, а сепаратор установлен в выходном патрубке и служит для улавливания крупных капель на выходе из устройства Таким образом, данное устройство также имеет достаточно сложную конструкцию. Известно устройство для увлажнения воздуха, содержащее полый конический ротор с приводом и распределительными дисками, погруженный сужающимся концом в сосуд с водой, и сепаратор из радиальных пластин, расположенный на выходе потока смеси из устройства, причем распределительные диски ротора снабжены профильными пластинами, а устройство дополнительно содержит узел регулирования подачи воды, выполненный в виде винтовой пары гайка-винт и приспособления для ее вращения 5. В данном устройстве гайка закреплена в днище сосуда под коническим ротором по оси его вращения, головка винта выполнена в виде конуса, обращенного вершиной к ротору, при этом к основанию конуса и к днищу сосуда прикреплена эластичная прокладка по форме усеченного конуса, а нижний конец винта вынесен за пределы сосуда и присое 2 1135 динен к приспособлению для его вращения. Такое конструктивное решение также является достаточно сложным. Наиболее близким по технической сущности к предлагаемой полезной модели является увлажнитель воздуха, содержащий корпус, непосредственно присоединенный к поддону с водой, оснащенному поплавком, расположенным на поверхности воды и связанным с клапаном, сообщенным через наливной штуцер с системой подачи воды, и переливным штуцером, размещенный в корпусе распылительный узел, состоящий из ротора в виде усеченного конуса с приводом, погруженного меньшим основанием в поддон с водой,диска с профилированными пластинами, закрепленного в верхней части ротора, и сепаратора, установленного в корпусе и выполненного в виде охватывающих диск радиально расположенных вертикальных пластин 6. Недостаток известного увлажнителя характеризуется достаточно сложными системами подачи воздуха в него и сбора воды, не смешанной с воздухом в процессе работы. Кроме того, известный увлажнитель приспособлен для работы только в приточной системе вентиляции, что сужает его область применения. Задача полезной модели состоит в упрощении конструкции и расширении функциональных возможностей. Указанная задача решается тем, что увлажнитель воздуха, содержащий корпус, непосредственно присоединенный к поддону с водой, оснащенному поплавком, расположенным на поверхности воды и связанным с клапаном, сообщенным через наливной штуцер с системой подачи воды, и переливным штуцером, размещенный в корпусе распылительный узел, состоящий из ротора в виде усеченного конуса с приводом, погруженного меньшим основанием в поддон с водой, диска с профилированными пластинами, закрепленного в верхней части ротора, и сепаратора, установленного в корпусе и выполненного в виде охватывающих диск радиально расположенных вертикальных пластин, согласно полезной модели,дополнительно снабжен средством крепления к потолочной конструкции, выполненным в виде, по меньшей мере, четырех растяжек, присоединенных к проушинам кронштейнов крепления сепаратора, и узлом регулирования расхода воды в поддоне, размещенным на наливном штуцере клапана, расположенном на уровне выше системы подачи воды, причем корпус выполнен по форме усеченного конуса, меньшее основание которого присоединено к поддону с водой, конический ротор выполнен цельным с заглушенным меньшим основанием и углом конуса 19,5-20,5, а диск закреплен на большем основании ротора с направлением профилированных пластин в сторону большего основания корпуса. При этом узел регулирования расхода воды в поддоне выполнен в виде винтовой пары гайка-винт. На фиг. 1 схематически изображен увлажнитель воздуха. На фиг. 2 схематически изображено крепление увлажнителя воздуха к потолочной конструкции. На фиг. 3 изображен узелна фиг. 1 (узел регулирования расхода воды). Увлажнитель воздуха содержит корпус 1 в виде усеченного конуса, непосредственно присоединенный меньшим основанием к поддону 2 с водой, и размешенный в корпусе 1 распылительный узел, состоящий из ротора 3 в виде усеченного конуса, диска 4 с профилированными пластинами 5 и сепаратора 6 (фиг. 1). Поддон 2 оснащен поплавком 7, связанным посредством тяги 8 с клапаном 9, сообщенным через наливной штуцер 10 и гибкий шланг 11 с системой 12 подачи воды, и переливным штуцером 13, соединенным посредством гибкого шланга 14 с системой 15 канализации (фиг. 2). Ротор 3 выполнен цельным с заглушенным меньшим основанием, погруженным в поддон 2, и углом конуса 19,5-20,5. Поддон 2 оснащен узлом регулирования расхода воды, выполненным в виде резьбы, нарезанной на корпусе наливного штуцера 10, зафиксированного на поддоне 2 от поворота при помощи контргайки 16 (фиг. 3). Наливной штуцер 10 расположен на уровне выше системы 12 подачи воды. Диск 4 закреплен на большем основании ротора 3 и приводится вместе с ним во вращение от вала электродвигателя 17, установленного на корпусе 1, причем профилированные пластины 5 диска 4 направлены в сторону большего основания корпуса 1. 3 1135 Сепаратор 6 установлен в корпусе 1 на кронштейнах 18 с проушинами 19 и состоит из 90 штук радиально расположенных вертикальных пластин 20, охватывающих диск 4 с зазором около 10 мм. Увлажнитель воздуха снабжен средством крепления к потолочной конструкции, выполненным в виде, по меньшей мере, четырех растяжек 21 из проволоки, шнура или цепи,присоединенных к проушинам 19 (фиг. 2). Увлажнитель крепится на расстоянии не менее 0,5 м от потолка и не менее 2,0 м от уровня пола при строго горизонтальном положении кромок поддона 2. Увлажнитель воздуха работает следующим образом. Из системы 12 по гибкому шлангу 11 через наливной штуцер 10 в поддон 2 подают воду, уровень которой регулируется поплавком 7, клапаном 8 и переливным штуцером 13. При аварийном увеличении уровня воды в поддоне 2 избыток воды сливается через переливной штуцер 13 и гибкий шланг 14 в систему 15 канализации. Для регулирования расхода воды отпускают контргайку 16 и выворачивают или вворачивают наливной штуцер 10, увеличивая или уменьшая тем самым уровень воды в поддоне 2. После окончания регулировки вновь затягивают контргайку 16. При вращении с высокой скоростью ротора 3 вместе с диском 4 от электродвигателя 17 вода по внешней поверхности конуса ротора 3 тонкой пленкой поднимается из поддона 2 и под действием силы поверхностного натяжения и центробежной силы растекается по нижней поверхности диска 4. Пленка воды срывается с края диска 4, под действием центробежных сил ударяется о вертикальные пластины 20 сепаратора 6 и дробится на мелкие фракции. Одновременно воздух захватывается профилированными пластинами 5 диска 4 и также поступает к пластинам 20 сепаратора 6, где равномерно перемешивается с водяной пылью. Увлажненный поток воздуха подается в радиальном направлении в окружающее пространство, повышая влажность и образуя туман. Крупные капли воды, образовавшиеся на пластинах 20, по мере накопления стекают на нижнее основание корпуса 1 и затем в поддон 2. При достижении в помещении необходимой влажности электродвигатель 17 отключают. пользование предлагаемого увлажнителя воздуха более простой конструкции, по сравнению с известными, позволяет распылять жидкость до состояния аэрозоли (тумана),снижать температуру в жаркое время на 4-6 С, уменьшать запыленность и бактериальную обсемененность воздуха не менее чем в 2 раза работать с водой любой жесткости и загрязненности. Увлажнитель имеет расход воды 5-12 л/ч и установленную мощность 0,55 кВт. Вышеприведенные технические характеристики, полученные при испытаниях предлагаемого увлажнителя воздуха, позволяют расширить его технологические возможности. Так например, при выращивании грибов, цветов и овощей увлажнитель можно использовать для внекорневого полива и обработки растений и почвы технологическими растворами. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
