Медицинский монитор пациента

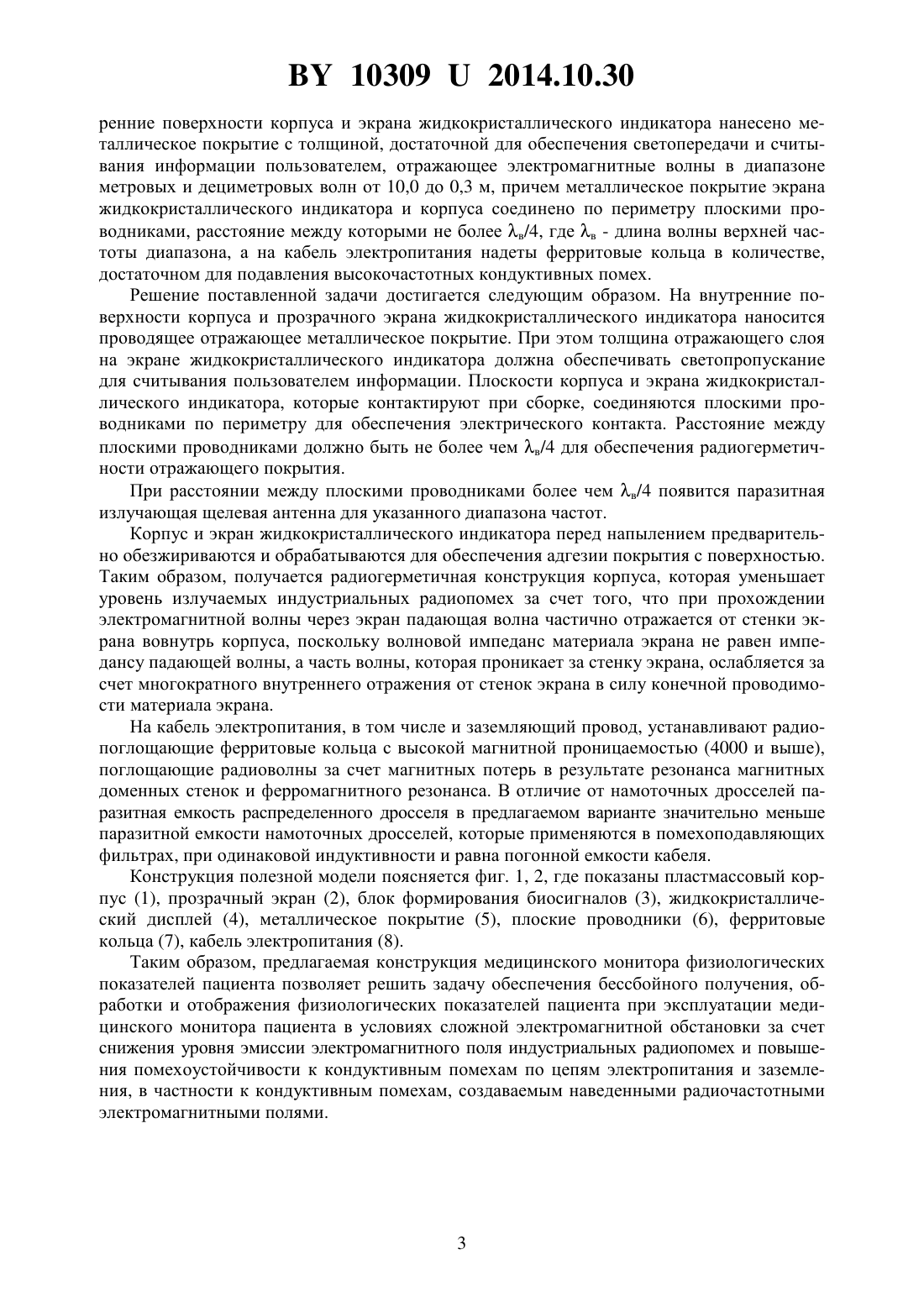

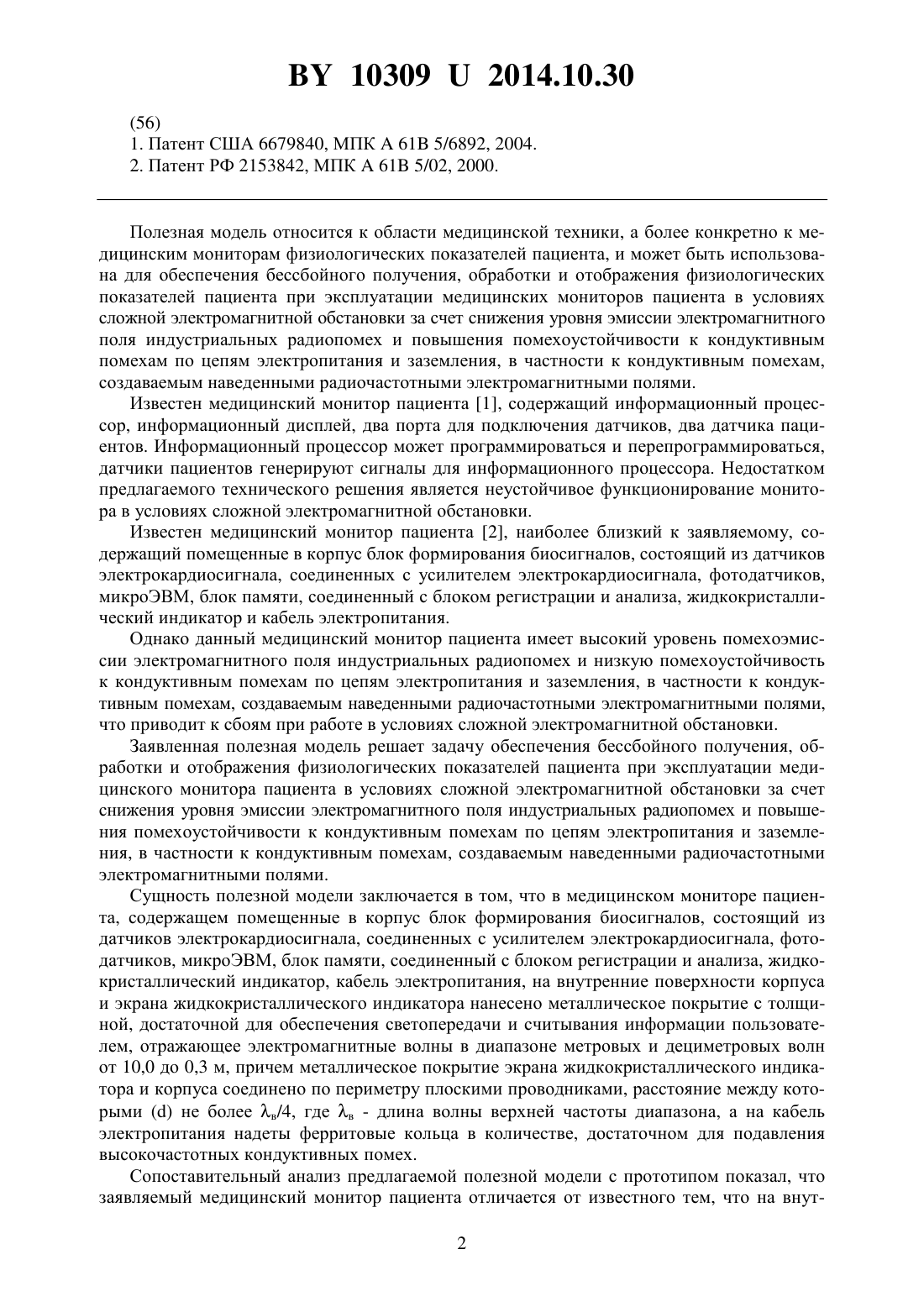

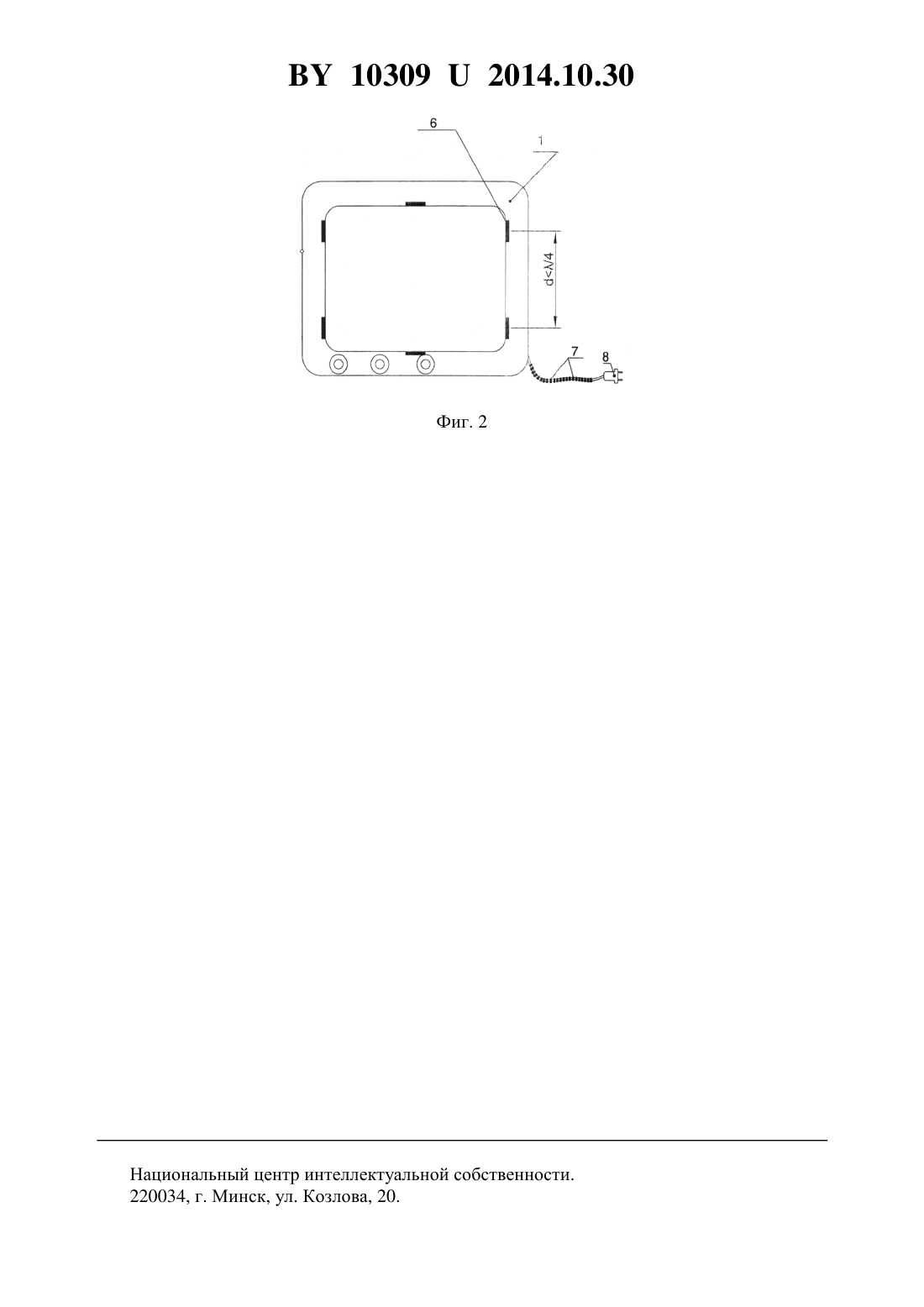

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество ИНТЕГРАЛ - управляющая компания холдинга ИНТЕГРАЛ(72) Авторы Турцевич Аркадий Степанович Солодуха Виталий Александрович Сарычев Олег Эрнстович Данилович Петр Александрович Лебедев Виктор Ильич(73) Патентообладатель Открытое акционерное общество ИНТЕГРАЛ - управляющая компания холдинга ИНТЕГРАЛ(57) Медицинский монитор пациента, содержащий помещенные в корпус блок формирования биосигналов, состоящий из датчиков электрокардиосигнала, соединенных с усилителем электрокардиосигнала, фотодатчиков, микроЭВМ, блок памяти, соединенный с блоком регистрации и анализа, жидкокристаллический индикатор, кабель электропитания,отличающийся тем, что на внутренние поверхности корпуса и экрана жидкокристаллического индикатора нанесено металлическое покрытие с толщиной, достаточной для обеспечения светопередачи и считывания информации пользователем, отражающее электромагнитные волны в диапазоне метровых и дециметровых волн от 10,0 до 0,3 м, причем металлическое покрытие экрана жидкокристаллического индикатора и корпуса соединено по периметру плоскими проводниками, расстояние между которыми не более в/4, где в длина волны верхней частоты диапазона, а на кабель электропитания надеты ферритовые кольца в количестве, достаточном для подавления высокочастотных кондуктивных помех.(56) 1. Патент США 6679840, МПК 61 5/6892, 2004. 2. Патент РФ 2153842, МПК 61 5/02, 2000. Полезная модель относится к области медицинской техники, а более конкретно к медицинским мониторам физиологических показателей пациента, и может быть использована для обеспечения бессбойного получения, обработки и отображения физиологических показателей пациента при эксплуатации медицинских мониторов пациента в условиях сложной электромагнитной обстановки за счет снижения уровня эмиссии электромагнитного поля индустриальных радиопомех и повышения помехоустойчивости к кондуктивным помехам по цепям электропитания и заземления, в частности к кондуктивным помехам,создаваемым наведенными радиочастотными электромагнитными полями. Известен медицинский монитор пациента 1, содержащий информационный процессор, информационный дисплей, два порта для подключения датчиков, два датчика пациентов. Информационный процессор может программироваться и перепрограммироваться,датчики пациентов генерируют сигналы для информационного процессора. Недостатком предлагаемого технического решения является неустойчивое функционирование монитора в условиях сложной электромагнитной обстановки. Известен медицинский монитор пациента 2, наиболее близкий к заявляемому, содержащий помещенные в корпус блок формирования биосигналов, состоящий из датчиков электрокардиосигнала, соединенных с усилителем электрокардиосигнала, фотодатчиков,микроЭВМ, блок памяти, соединенный с блоком регистрации и анализа, жидкокристаллический индикатор и кабель электропитания. Однако данный медицинский монитор пациента имеет высокий уровень помехоэмиссии электромагнитного поля индустриальных радиопомех и низкую помехоустойчивость к кондуктивным помехам по цепям электропитания и заземления, в частности к кондуктивным помехам, создаваемым наведенными радиочастотными электромагнитными полями,что приводит к сбоям при работе в условиях сложной электромагнитной обстановки. Заявленная полезная модель решает задачу обеспечения бессбойного получения, обработки и отображения физиологических показателей пациента при эксплуатации медицинского монитора пациента в условиях сложной электромагнитной обстановки за счет снижения уровня эмиссии электромагнитного поля индустриальных радиопомех и повышения помехоустойчивости к кондуктивным помехам по цепям электропитания и заземления, в частности к кондуктивным помехам, создаваемым наведенными радиочастотными электромагнитными полями. Сущность полезной модели заключается в том, что в медицинском мониторе пациента, содержащем помещенные в корпус блок формирования биосигналов, состоящий из датчиков электрокардиосигнала, соединенных с усилителем электрокардиосигнала, фотодатчиков, микроЭВМ, блок памяти, соединенный с блоком регистрации и анализа, жидкокристаллический индикатор, кабель электропитания, на внутренние поверхности корпуса и экрана жидкокристаллического индикатора нанесено металлическое покрытие с толщиной, достаточной для обеспечения светопередачи и считывания информации пользователем, отражающее электромагнитные волны в диапазоне метровых и дециметровых волн от 10,0 до 0,3 м, причем металлическое покрытие экрана жидкокристаллического индикатора и корпуса соединено по периметру плоскими проводниками, расстояние между которымине более в/4, где в - длина волны верхней частоты диапазона, а на кабель электропитания надеты ферритовые кольца в количестве, достаточном для подавления высокочастотных кондуктивных помех. Сопоставительный анализ предлагаемой полезной модели с прототипом показал, что заявляемый медицинский монитор пациента отличается от известного тем, что на внут 2 103092014.10.30 ренние поверхности корпуса и экрана жидкокристаллического индикатора нанесено металлическое покрытие с толщиной, достаточной для обеспечения светопередачи и считывания информации пользователем, отражающее электромагнитные волны в диапазоне метровых и дециметровых волн от 10,0 до 0,3 м, причем металлическое покрытие экрана жидкокристаллического индикатора и корпуса соединено по периметру плоскими проводниками, расстояние между которыми не более в/4, где в - длина волны верхней частоты диапазона, а на кабель электропитания надеты ферритовые кольца в количестве,достаточном для подавления высокочастотных кондуктивных помех. Решение поставленной задачи достигается следующим образом. На внутренние поверхности корпуса и прозрачного экрана жидкокристаллического индикатора наносится проводящее отражающее металлическое покрытие. При этом толщина отражающего слоя на экране жидкокристаллического индикатора должна обеспечивать светопропускание для считывания пользователем информации. Плоскости корпуса и экрана жидкокристаллического индикатора, которые контактируют при сборке, соединяются плоскими проводниками по периметру для обеспечения электрического контакта. Расстояние между плоскими проводниками должно быть не более чем в/4 для обеспечения радиогерметичности отражающего покрытия. При расстоянии между плоскими проводниками более чем в/4 появится паразитная излучающая щелевая антенна для указанного диапазона частот. Корпус и экран жидкокристаллического индикатора перед напылением предварительно обезжириваются и обрабатываются для обеспечения адгезии покрытия с поверхностью. Таким образом, получается радиогерметичная конструкция корпуса, которая уменьшает уровень излучаемых индустриальных радиопомех за счет того, что при прохождении электромагнитной волны через экран падающая волна частично отражается от стенки экрана вовнутрь корпуса, поскольку волновой импеданс материала экрана не равен импедансу падающей волны, а часть волны, которая проникает за стенку экрана, ослабляется за счет многократного внутреннего отражения от стенок экрана в силу конечной проводимости материала экрана. На кабель электропитания, в том числе и заземляющий провод, устанавливают радиопоглощающие ферритовые кольца с высокой магнитной проницаемостью (4000 и выше),поглощающие радиоволны за счет магнитных потерь в результате резонанса магнитных доменных стенок и ферромагнитного резонанса. В отличие от намоточных дросселей паразитная емкость распределенного дросселя в предлагаемом варианте значительно меньше паразитной емкости намоточных дросселей, которые применяются в помехоподавляющих фильтрах, при одинаковой индуктивности и равна погонной емкости кабеля. Конструкция полезной модели поясняется фиг. 1, 2, где показаны пластмассовый корпус (1), прозрачный экран (2), блок формирования биосигналов (3), жидкокристаллический дисплей (4), металлическое покрытие (5), плоские проводники (6), ферритовые кольца (7), кабель электропитания (8). Таким образом, предлагаемая конструкция медицинского монитора физиологических показателей пациента позволяет решить задачу обеспечения бессбойного получения, обработки и отображения физиологических показателей пациента при эксплуатации медицинского монитора пациента в условиях сложной электромагнитной обстановки за счет снижения уровня эмиссии электромагнитного поля индустриальных радиопомех и повышения помехоустойчивости к кондуктивным помехам по цепям электропитания и заземления, в частности к кондуктивным помехам, создаваемым наведенными радиочастотными электромагнитными полями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
