Тарелка клапанная

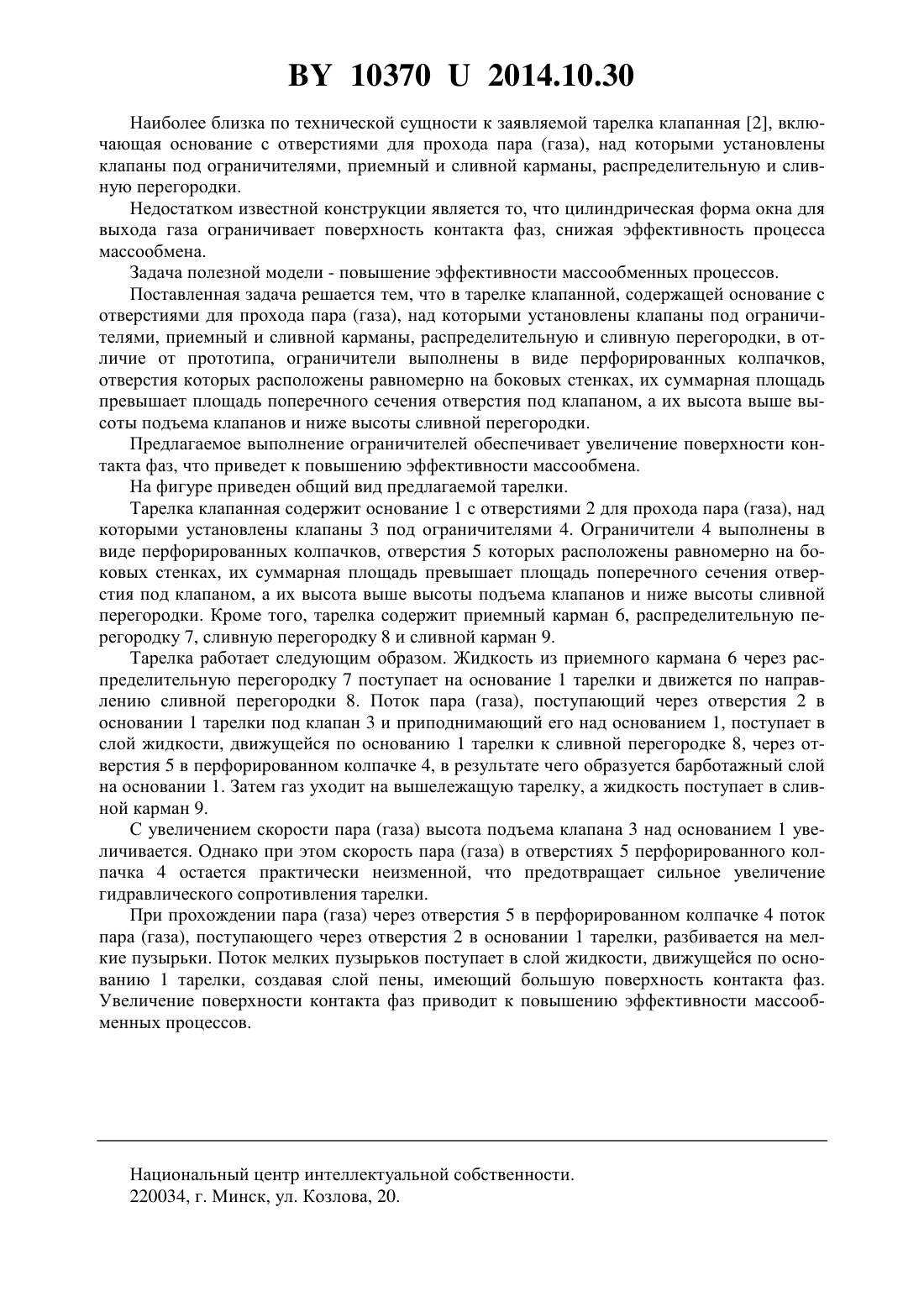

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Халил Валид Бадр Наджим Майтам Джабар(72) Авторы Халил Валид Бадр Наджим Майтам Джабар(73) Патентообладатели Халил Валид Бадр Наджим Майтам Джабар(57) Тарелка клапанная, содержащая основание с отверстиями для прохода пара или газа,над которыми установлены клапаны под ограничителями, приемный и сливной карманы,распределительную и сливную перегородки, отличающаяся тем, что ограничители выполнены в виде перфорированных колпачков, отверстия которых расположены равномерно на боковых стенках, их суммарная площадь превышает площадь поперечного сечения отверстия под клапаном, а их высота выше высоты подъема клапанов и ниже высоты сливной перегородки.(56) 1. Дытнерский Ю.И. Процессы и аппараты химической технологии Учебник для вузов. Изд. 2-е кн. Ч. 2. Массообменные процессы и аппараты. - М. Химия, 1995. - С. 74-75. 2. Кафаров В.В. Основы массопередачи. Изд. 2-е, переработ, и доп. Учеб. пособие для вузов. - М. Высшая школа, 1972. - С. 368-369 (прототип). Полезная модель относится к устройствам для осуществления контакта пара (газа) и жидкости в массообменных процессах и может быть использована в химической, нефтеперерабатывающей и других отраслях промышленности, реализующих эти процессы. Известна тарелка клапанная 1, включающая основание с отверстиями для прохода пара (газа), над которыми установлены клапаны, снабженные нижними ограничителями. Кроме того, тарелка имеет приемный карман, распределительную перегородку, сливную перегородку и сливной карман. Недостатком известной тарелки является то, что цилиндрическая форма окна для выхода газа ограничивает поверхность контакта фаз, снижая эффективность процесса массообмена, кроме того, конструкция ограничителя ненадежна в процессе эксплуатации. 103702014.10.30 Наиболее близка по технической сущности к заявляемой тарелка клапанная 2, включающая основание с отверстиями для прохода пара (газа), над которыми установлены клапаны под ограничителями, приемный и сливной карманы, распределительную и сливную перегородки. Недостатком известной конструкции является то, что цилиндрическая форма окна для выхода газа ограничивает поверхность контакта фаз, снижая эффективность процесса массообмена. Задача полезной модели - повышение эффективности массообменных процессов. Поставленная задача решается тем, что в тарелке клапанной, содержащей основание с отверстиями для прохода пара (газа), над которыми установлены клапаны под ограничителями, приемный и сливной карманы, распределительную и сливную перегородки, в отличие от прототипа, ограничители выполнены в виде перфорированных колпачков,отверстия которых расположены равномерно на боковых стенках, их суммарная площадь превышает площадь поперечного сечения отверстия под клапаном, а их высота выше высоты подъема клапанов и ниже высоты сливной перегородки. Предлагаемое выполнение ограничителей обеспечивает увеличение поверхности контакта фаз, что приведет к повышению эффективности массообмена. На фигуре приведен общий вид предлагаемой тарелки. Тарелка клапанная содержит основание 1 с отверстиями 2 для прохода пара (газа), над которыми установлены клапаны 3 под ограничителями 4. Ограничители 4 выполнены в виде перфорированных колпачков, отверстия 5 которых расположены равномерно на боковых стенках, их суммарная площадь превышает площадь поперечного сечения отверстия под клапаном, а их высота выше высоты подъема клапанов и ниже высоты сливной перегородки. Кроме того, тарелка содержит приемный карман 6, распределительную перегородку 7, сливную перегородку 8 и сливной карман 9. Тарелка работает следующим образом. Жидкость из приемного кармана 6 через распределительную перегородку 7 поступает на основание 1 тарелки и движется по направлению сливной перегородки 8. Поток пара (газа), поступающий через отверстия 2 в основании 1 тарелки под клапан 3 и приподнимающий его над основанием 1, поступает в слой жидкости, движущейся по основанию 1 тарелки к сливной перегородке 8, через отверстия 5 в перфорированном колпачке 4, в результате чего образуется барботажный слой на основании 1. Затем газ уходит на вышележащую тарелку, а жидкость поступает в сливной карман 9. С увеличением скорости пара (газа) высота подъема клапана 3 над основанием 1 увеличивается. Однако при этом скорость пара (газа) в отверстиях 5 перфорированного колпачка 4 остается практически неизменной, что предотвращает сильное увеличение гидравлического сопротивления тарелки. При прохождении пара (газа) через отверстия 5 в перфорированном колпачке 4 поток пара (газа), поступающего через отверстия 2 в основании 1 тарелки, разбивается на мелкие пузырьки. Поток мелких пузырьков поступает в слой жидкости, движущейся по основанию 1 тарелки, создавая слой пены, имеющий большую поверхность контакта фаз. Увеличение поверхности контакта фаз приводит к повышению эффективности массообменных процессов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
