Автоматическая душевая установка

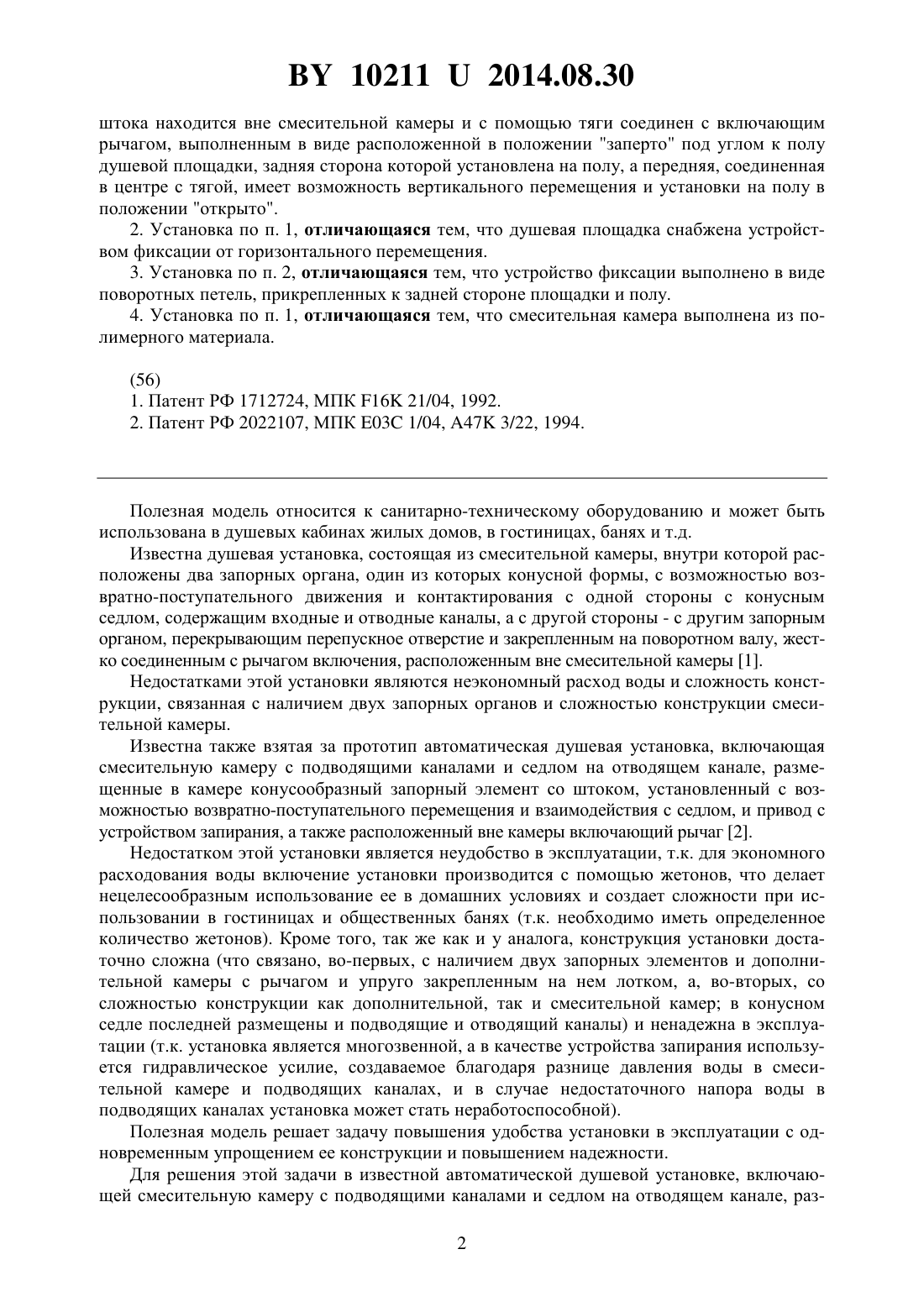

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Делендик Владимир Николаевич(57) 1. Автоматическая душевая установка, включающая смесительную камеру с подводящими каналами и седлом на отводящем канале, размещенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, и привод с устройством запирания, а также расположенный вне камеры включающий рычаг, отличающаяся тем, что подводящие каналы расположены в средней части смесительной камеры, привод возвратно-поступательного перемещения запорного элемента выполнен механическим, для чего смесительная камера снизу снабжена сквозным патрубком, шток прикреплен к широкому основанию запорного элемента и расположен в сквозном патрубке с помощью уплотняющего устройства, устройство запирания выполнено в виде пружины сжатия, установленной на штоке между уплотняющим устройством и запорным элементом, нижний конец 102112014.08.30 штока находится вне смесительной камеры и с помощью тяги соединен с включающим рычагом, выполненным в виде расположенной в положении заперто под углом к полу душевой площадки, задняя сторона которой установлена на полу, а передняя, соединенная в центре с тягой, имеет возможность вертикального перемещения и установки на полу в положении открыто. 2. Установка по п. 1, отличающаяся тем, что душевая площадка снабжена устройством фиксации от горизонтального перемещения. 3. Установка по п. 2, отличающаяся тем, что устройство фиксации выполнено в виде поворотных петель, прикрепленных к задней стороне площадки и полу. 4. Установка по п. 1, отличающаяся тем, что смесительная камера выполнена из полимерного материала. Полезная модель относится к санитарно-техническому оборудованию и может быть использована в душевых кабинах жилых домов, в гостиницах, банях и т.д. Известна душевая установка, состоящая из смесительной камеры, внутри которой расположены два запорных органа, один из которых конусной формы, с возможностью возвратно-поступательного движения и контактирования с одной стороны с конусным седлом, содержащим входные и отводные каналы, а с другой стороны - с другим запорным органом, перекрывающим перепускное отверстие и закрепленным на поворотном валу, жестко соединенным с рычагом включения, расположенным вне смесительной камеры 1. Недостатками этой установки являются неэкономный расход воды и сложность конструкции, связанная с наличием двух запорных органов и сложностью конструкции смесительной камеры. Известна также взятая за прототип автоматическая душевая установка, включающая смесительную камеру с подводящими каналами и седлом на отводящем канале, размещенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, и привод с устройством запирания, а также расположенный вне камеры включающий рычаг 2. Недостатком этой установки является неудобство в эксплуатации, т.к. для экономного расходования воды включение установки производится с помощью жетонов, что делает нецелесообразным использование ее в домашних условиях и создает сложности при использовании в гостиницах и общественных банях (т.к. необходимо иметь определенное количество жетонов). Кроме того, так же как и у аналога, конструкция установки достаточно сложна (что связано, во-первых, с наличием двух запорных элементов и дополнительной камеры с рычагом и упруго закрепленным на нем лотком, а, во-вторых, со сложностью конструкции как дополнительной, так и смесительной камер в конусном седле последней размещены и подводящие и отводящий каналы) и ненадежна в эксплуатации (т.к. установка является многозвенной, а в качестве устройства запирания используется гидравлическое усилие, создаваемое благодаря разнице давления воды в смесительной камере и подводящих каналах, и в случае недостаточного напора воды в подводящих каналах установка может стать неработоспособной). Полезная модель решает задачу повышения удобства установки в эксплуатации с одновременным упрощением ее конструкции и повышением надежности. Для решения этой задачи в известной автоматической душевой установке, включающей смесительную камеру с подводящими каналами и седлом на отводящем канале, раз 2 102112014.08.30 мещенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, и привод с устройством запирания, а также расположенный вне камеры включающий рычаг,подводящие каналы расположены в средней части камеры, привод возвратнопоступательного перемещения запорного элемента выполнен механическим, для чего смесительная камера снизу снабжена сквозным патрубком, шток прикреплен к широкому основанию запорного элемента и расположен в сквозном патрубке с помощью уплотняющего устройства, устройство запирания выполнено в виде пружины сжатия, установленной на штоке между уплотняющим устройством и запорным элементом, нижний конец штока находится вне смесительной камеры и с помощью тяги соединен с включающим рычагом, выполненным в виде расположенной в положении заперто под углом к полу душевой площадки, задняя сторона которой установлена на полу, а передняя, соединенная в центре с тягой, имеет возможность вертикального перемещения и установки на полу в положении открыто. Душевая площадка может быть снабжена устройством фиксации от горизонтального перемещения, выполненным, например, в виде поворотных петель, прикрепленных к задней стороне душевой площадки и полу. Смесительная камера может быть выполнена из полимерного материала. Техническим преимуществом заявляемого устройства является удобство в эксплуатации, т.к. благодаря выполнению привода перемещения запорного элемента механическим,а включающего рычага в виде наклонной в положении заперто душевой площадки, связанной с помощью тяги с запорным элементом на отводящем канале, появляется возможность экономного расходования воды простейшим способом без использования жетонов(включение подачи воды для водной процедуры производится под действием веса тела,опускающего душевую площадку в горизонтальное положение при освобождении площадки вода автоматически отключается), что делает целесообразным использование душевой установки в домашних условиях и более удобным использование ее в гостиницах и т.д. Кроме того, благодаря упрощению конструкции установки повышаются ее надежность и ремонтопригодность. Полезная модель поясняется фигурой, где дан общий вид установки в положении закрыто (душевая площадка развернута на 90, тонкими линиями - положение открыто). Заявляемая установка состоит из смесительной камеры 1, имеющей расположенные в средней части подводящие 2 и 3 каналы, сверху - отводящий канал 4 с седлом 5, а снизу соосный каналу 4 сквозной патрубок 6. Внутри камеры 1 имеется запорный элемент 7 конусообразной формы, на широком основании которого снизу закреплен шток 8, расположенный в патрубке 6 с помощью уплотняющего устройства 9. Нижний конец штока находится вне камеры 1. Камера выполнена, в частности, из полимерного материала. Уплотняющее устройство 9 выполнено в виде стандартного узла, включающего заглушку,муфту, маслосъемный колпачок и металлическую шайбу. Для поджатия запорного элемента 7 к седлу 5 канала 4 на штоке 8 имеется пружина сжатия 10, расположенная между уплотняющим устройством 9 (металлической шайбой) и запорным элементом. Для открывания-закрывания отводящего канала 4 запорный элемент 7 установлен с возможностью возвратно-поступательного перемещения. Привод перемещения представляет собой включающий рычаг, выполненный в виде душевой площадки 11 прямоугольной формы, расположенной снизу под смесительной камерой 1 на уровне пола душевой кабины и в положении заперто под действием пружины 10, находящейся под небольшим углом к полу. При этом на полу установлена задняя сторона площадки, а передняя сторона средней частью соединена с помощью крюка и тяги 12 с нижним концом штока 8 и имеет возможность вертикального перемещения и установки на полу в положении открыто (т.е. площадка в этом положении располагается горизонтально). 102112014.08.30 При необходимости для фиксации площадки 11 от горизонтального перемещения она может быть прикреплена к полу с помощью обычных поворотных (мебельных) петель 13. Заявляемое устройство работает следующим образом. В положении закрыто отводящий канал 4 закрыт запорным элементом 7, поджатым к седлу 5 пружиной 10, душевая площадка 11 расположена под углом. Для включения душевой установки необходимо стать на площадку 11, в результате чего под действием веса тела ее передняя сторона опустится вниз до соприкосновения с полом, а площадка займет горизонтальное положение (открыто). При этом, перемещаясь вниз, передняя сторона площадки 11 с помощью тяги 12 воздействует на пружину 10,сжимая ее, в результате чего запорный элемент 7 также перемещается вниз, открывая выпускной канал 4, и вода из смесительной камеры 1 подается на слив к душевой насадке. Для отключения воды необходимо сойти с площадки 11, которая под действием пружины 10 вновь займет наклонное положение, а запорный элемент 7 перекроет выпускной канал 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
