Автоматическая душевая установка

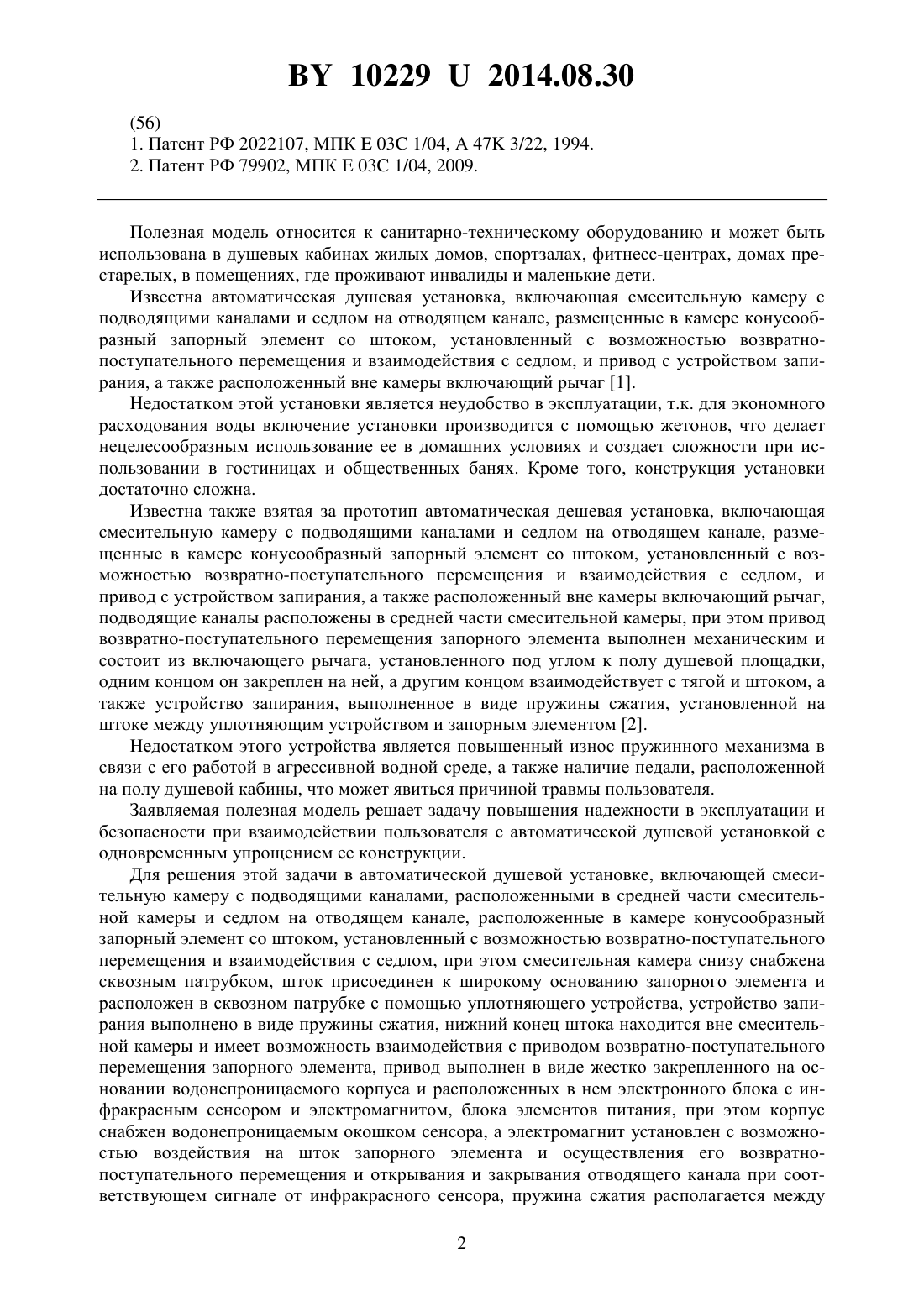

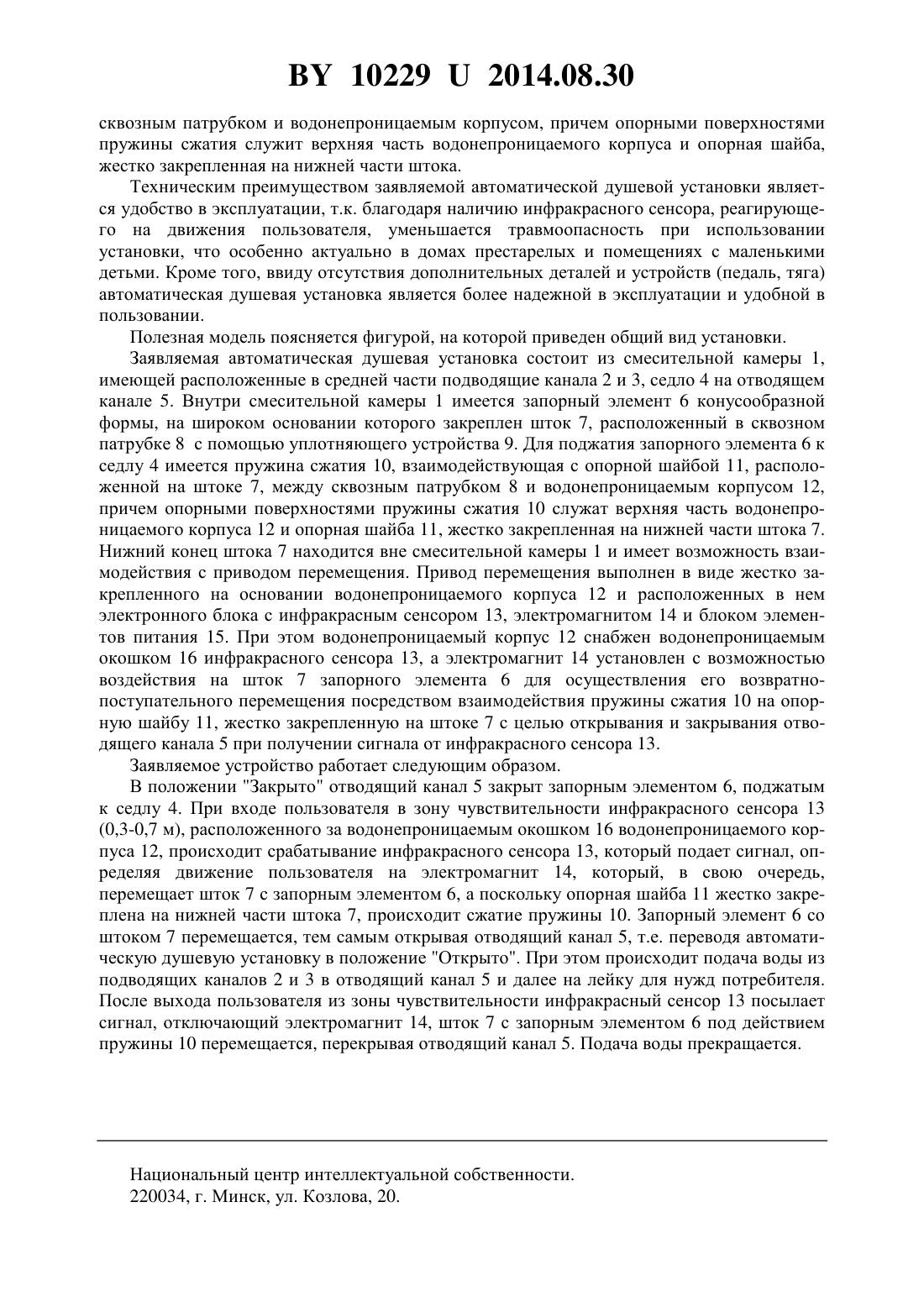

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Делендик Владимир Николаевич(57) 1. Автоматическая душевая установка, включающая в себя смесительную камеру с подводящими каналами, расположенными в средней части смесительной камеры, седлом на отводящем канале, размещенный в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, при этом смесительная камера снизу снабжена сквозным патрубком,шток присоединен к широкому основанию запорного элемента и расположен в сквозном патрубке с помощью уплотняющего устройства, устройство запирания выполнено в виде пружины сжатия, нижний конец штока находится вне смесительной камеры и имеет возможность взаимодействия с приводом возвратно-поступательного перемещения запорного элемента, отличающаяся тем, что привод выполнен в виде жестко закрепленного на основании водонепроницаемого корпуса и расположенных в нем электронного блока с инфракрасным сенсором и электромагнитом, блока элементов питания, при этом корпус снабжен водонепроницаемым окошком инфракрасного сенсора, а электромагнит установлен с возможностью воздействия на шток запорного элемента и осуществления его возвратно-поступательного перемещения и открывания и закрывания отводящего канала при соответствующем сигнале от инфракрасного сенсора. 2. Установка по п. 1, отличающаяся тем, что пружина сжатия располагается между сквозным патрубком и водонепроницаемым корпусом, причем опорными поверхностями пружины сжатия служат верхняя часть водонепроницаемого корпуса и опорная шайба,жестко закрепленная на нижней части штока.(56) 1. Патент РФ 2022107, МПК 03 1/04,47 3/22, 1994. 2. Патент РФ 79902, МПК 03 1/04, 2009. Полезная модель относится к санитарно-техническому оборудованию и может быть использована в душевых кабинах жилых домов, спортзалах, фитнесс-центрах, домах престарелых, в помещениях, где проживают инвалиды и маленькие дети. Известна автоматическая душевая установка, включающая смесительную камеру с подводящими каналами и седлом на отводящем канале, размещенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратнопоступательного перемещения и взаимодействия с седлом, и привод с устройством запирания, а также расположенный вне камеры включающий рычаг 1. Недостатком этой установки является неудобство в эксплуатации, т.к. для экономного расходования воды включение установки производится с помощью жетонов, что делает нецелесообразным использование ее в домашних условиях и создает сложности при использовании в гостиницах и общественных банях. Кроме того, конструкция установки достаточно сложна. Известна также взятая за прототип автоматическая дешевая установка, включающая смесительную камеру с подводящими каналами и седлом на отводящем канале, размещенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, и привод с устройством запирания, а также расположенный вне камеры включающий рычаг,подводящие каналы расположены в средней части смесительной камеры, при этом привод возвратно-поступательного перемещения запорного элемента выполнен механическим и состоит из включающего рычага, установленного под углом к полу душевой площадки,одним концом он закреплен на ней, а другим концом взаимодействует с тягой и штоком, а также устройство запирания, выполненное в виде пружины сжатия, установленной на штоке между уплотняющим устройством и запорным элементом 2. Недостатком этого устройства является повышенный износ пружинного механизма в связи с его работой в агрессивной водной среде, а также наличие педали, расположенной на полу душевой кабины, что может явиться причиной травмы пользователя. Заявляемая полезная модель решает задачу повышения надежности в эксплуатации и безопасности при взаимодействии пользователя с автоматической душевой установкой с одновременным упрощением ее конструкции. Для решения этой задачи в автоматической душевой установке, включающей смесительную камеру с подводящими каналами, расположенными в средней части смесительной камеры и седлом на отводящем канале, расположенные в камере конусообразный запорный элемент со штоком, установленный с возможностью возвратно-поступательного перемещения и взаимодействия с седлом, при этом смесительная камера снизу снабжена сквозным патрубком, шток присоединен к широкому основанию запорного элемента и расположен в сквозном патрубке с помощью уплотняющего устройства, устройство запирания выполнено в виде пружины сжатия, нижний конец штока находится вне смесительной камеры и имеет возможность взаимодействия с приводом возвратно-поступательного перемещения запорного элемента, привод выполнен в виде жестко закрепленного на основании водонепроницаемого корпуса и расположенных в нем электронного блока с инфракрасным сенсором и электромагнитом, блока элементов питания, при этом корпус снабжен водонепроницаемым окошком сенсора, а электромагнит установлен с возможностью воздействия на шток запорного элемента и осуществления его возвратнопоступательного перемещения и открывания и закрывания отводящего канала при соответствующем сигнале от инфракрасного сенсора, пружина сжатия располагается между 2 102292014.08.30 сквозным патрубком и водонепроницаемым корпусом, причем опорными поверхностями пружины сжатия служит верхняя часть водонепроницаемого корпуса и опорная шайба,жестко закрепленная на нижней части штока. Техническим преимуществом заявляемой автоматической душевой установки является удобство в эксплуатации, т.к. благодаря наличию инфракрасного сенсора, реагирующего на движения пользователя, уменьшается травмоопасность при использовании установки, что особенно актуально в домах престарелых и помещениях с маленькими детьми. Кроме того, ввиду отсутствия дополнительных деталей и устройств (педаль, тяга) автоматическая душевая установка является более надежной в эксплуатации и удобной в пользовании. Полезная модель поясняется фигурой, на которой приведен общий вид установки. Заявляемая автоматическая душевая установка состоит из смесительной камеры 1,имеющей расположенные в средней части подводящие канала 2 и 3, седло 4 на отводящем канале 5. Внутри смесительной камеры 1 имеется запорный элемент 6 конусообразной формы, на широком основании которого закреплен шток 7, расположенный в сквозном патрубке 8 с помощью уплотняющего устройства 9. Для поджатия запорного элемента 6 к седлу 4 имеется пружина сжатия 10, взаимодействующая с опорной шайбой 11, расположенной на штоке 7, между сквозным патрубком 8 и водонепроницаемым корпусом 12,причем опорными поверхностями пружины сжатия 10 служат верхняя часть водонепроницаемого корпуса 12 и опорная шайба 11, жестко закрепленная на нижней части штока 7. Нижний конец штока 7 находится вне смесительной камеры 1 и имеет возможность взаимодействия с приводом перемещения. Привод перемещения выполнен в виде жестко закрепленного на основании водонепроницаемого корпуса 12 и расположенных в нем электронного блока с инфракрасным сенсором 13, электромагнитом 14 и блоком элементов питания 15. При этом водонепроницаемый корпус 12 снабжен водонепроницаемым окошком 16 инфракрасного сенсора 13, а электромагнит 14 установлен с возможностью воздействия на шток 7 запорного элемента 6 для осуществления его возвратнопоступательного перемещения посредством взаимодействия пружины сжатия 10 на опорную шайбу 11, жестко закрепленную на штоке 7 с целью открывания и закрывания отводящего канала 5 при получении сигнала от инфракрасного сенсора 13. Заявляемое устройство работает следующим образом. В положении Закрыто отводящий канал 5 закрыт запорным элементом 6, поджатым к седлу 4. При входе пользователя в зону чувствительности инфракрасного сенсора 13(0,3-0,7 м), расположенного за водонепроницаемым окошком 16 водонепроницаемого корпуса 12, происходит срабатывание инфракрасного сенсора 13, который подает сигнал, определяя движение пользователя на электромагнит 14, который, в свою очередь,перемещает шток 7 с запорным элементом 6, а поскольку опорная шайба 11 жестко закреплена на нижней части штока 7, происходит сжатие пружины 10. Запорный элемент 6 со штоком 7 перемещается, тем самым открывая отводящий канал 5, т.е. переводя автоматическую душевую установку в положение Открыто. При этом происходит подача воды из подводящих каналов 2 и 3 в отводящий канал 5 и далее на лейку для нужд потребителя. После выхода пользователя из зоны чувствительности инфракрасный сенсор 13 посылает сигнал, отключающий электромагнит 14, шток 7 с запорным элементом 6 под действием пружины 10 перемещается, перекрывая отводящий канал 5. Подача воды прекращается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
