Многокорпусный сборно-разборный улей из полимерного материала

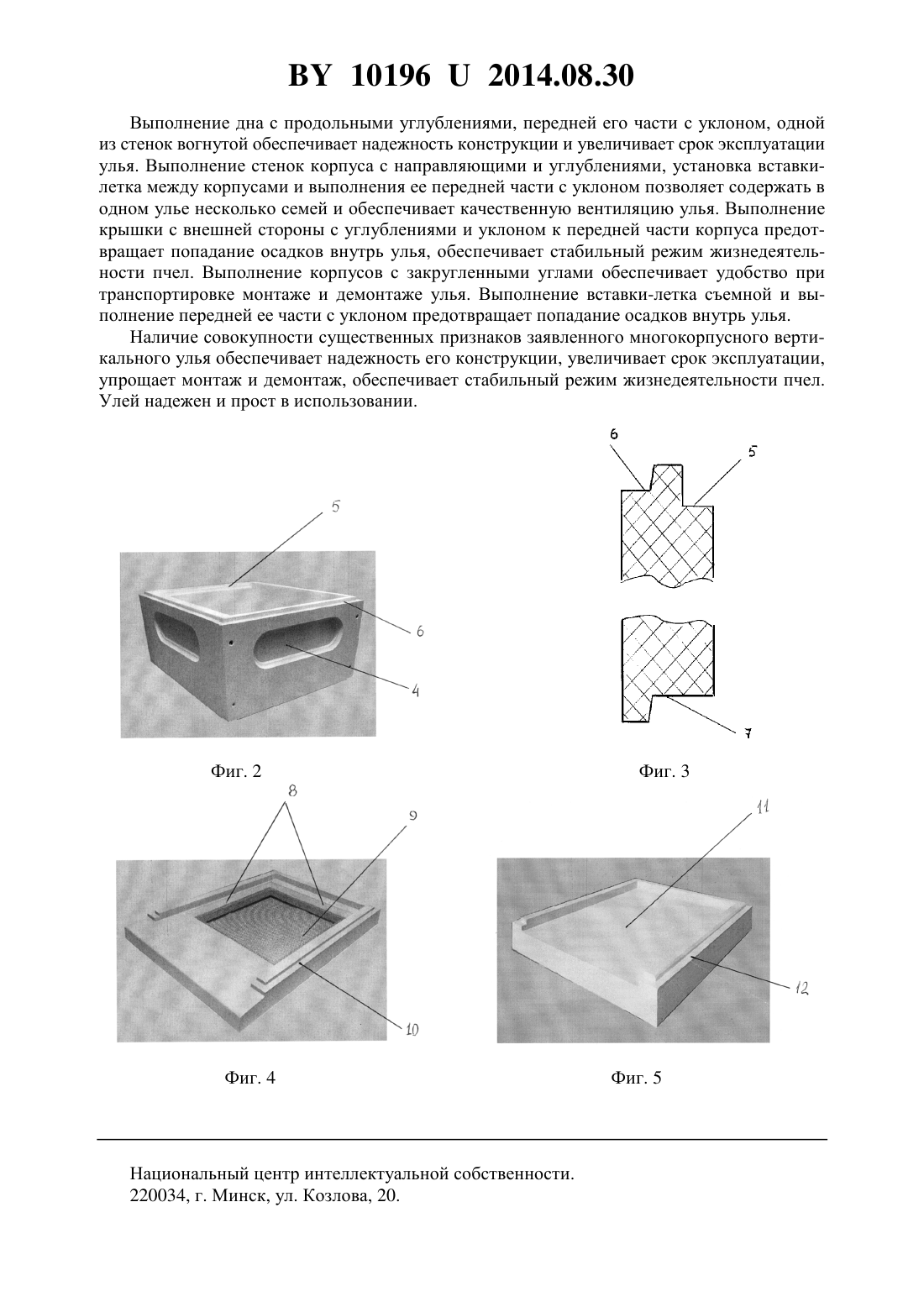

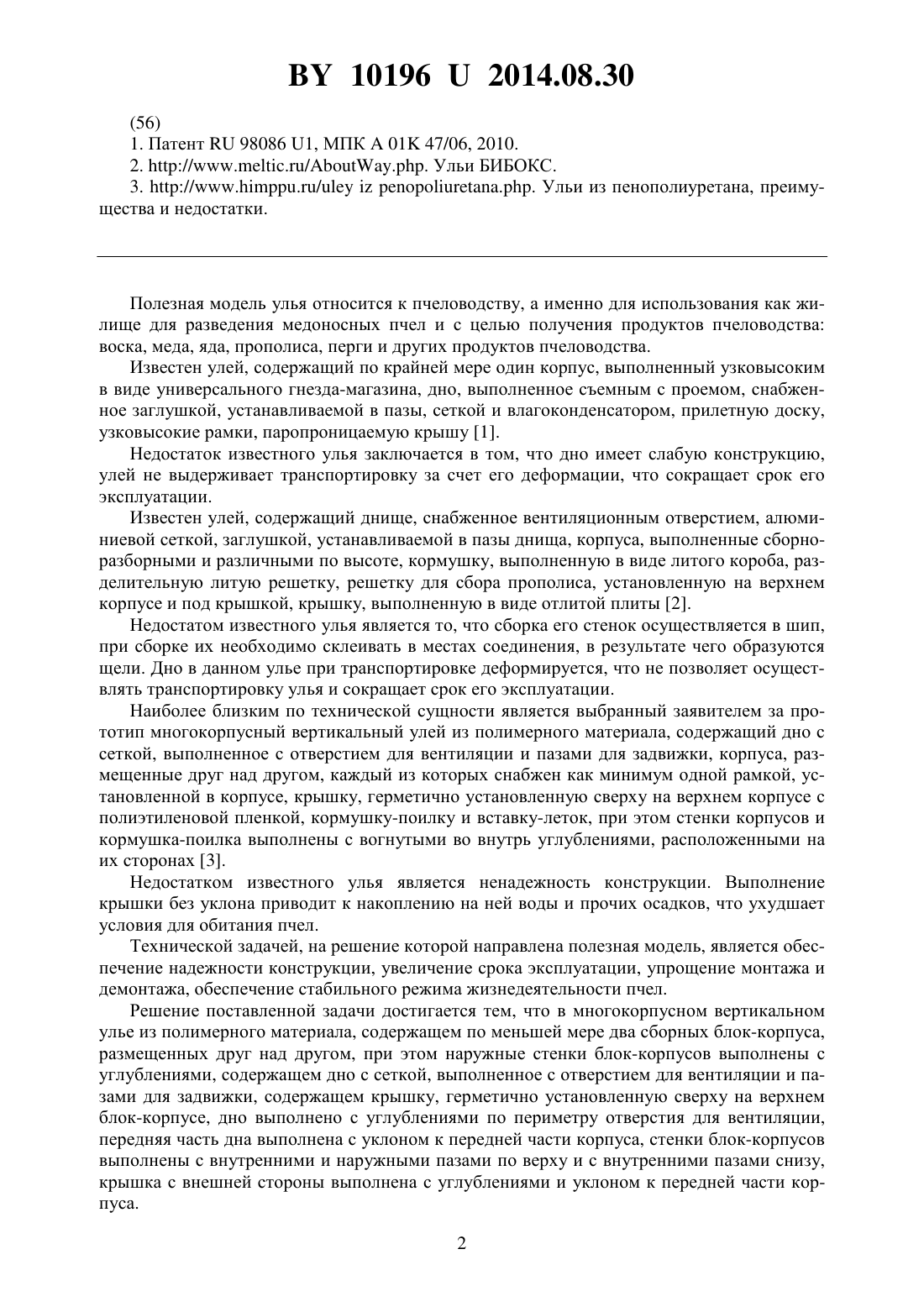

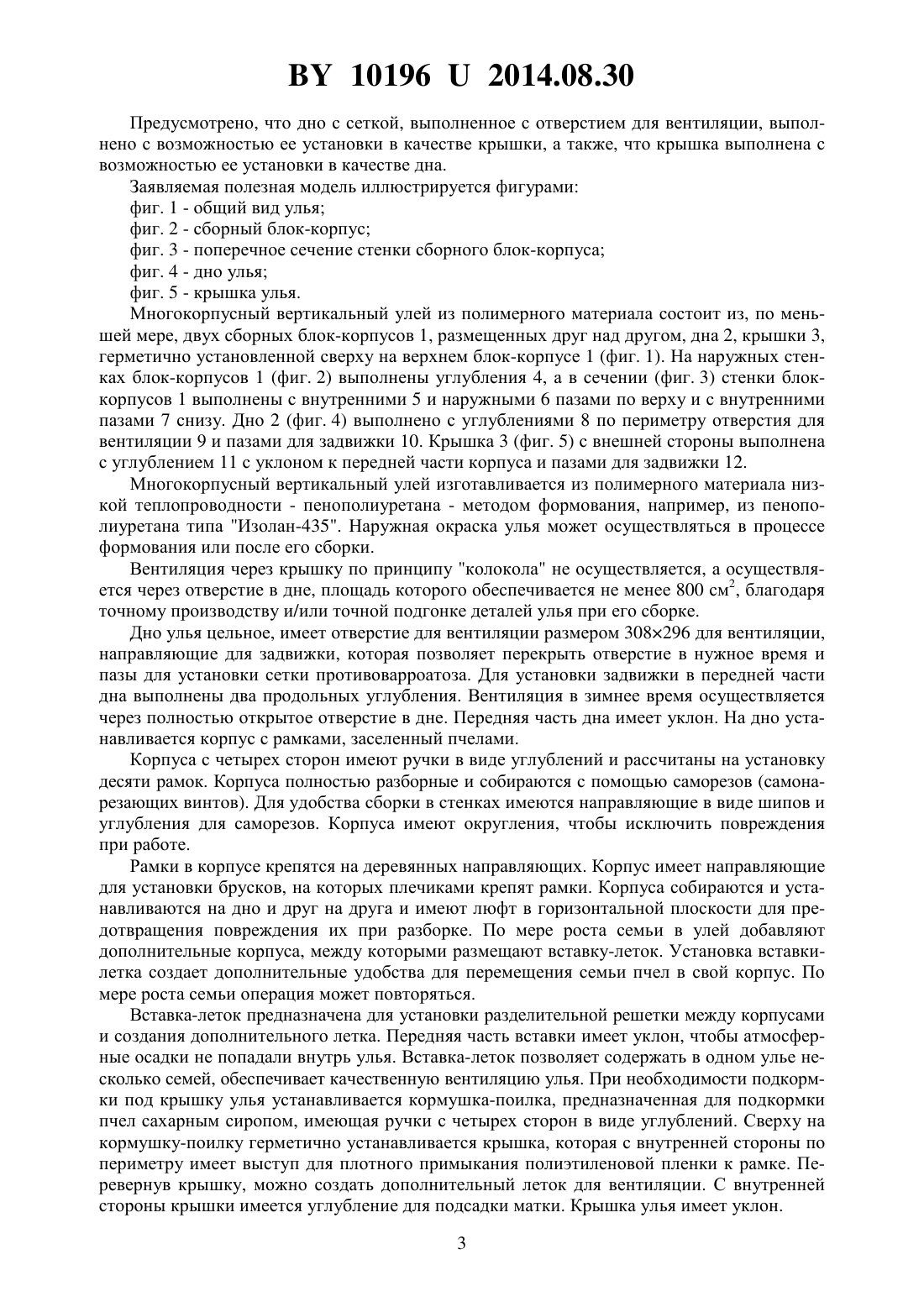

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МНОГОКОРПУСНЫЙ СБОРНО-РАЗБОРНЫЙ УЛЕЙ ИЗ ПОЛИМЕРНОГО МАТЕРИАЛА(71) Заявитель Барташевич Валерьян Антонович(72) Автор Барташевич Валерьян Антонович(73) Патентообладатель Барташевич Валерьян Антонович(57) 1. Многокорпусный вертикальный улей из полимерного материала, содержащий по меньшей мере два сборных блок-корпуса, размещенные друг над другом, при этом наружные стенки блок-корпусов выполнены с углублениями, дно с сеткой, выполненное с отверстием для вентиляции и пазами для задвижки, крышку, герметично установленную сверху на верхнем блок-корпусе, отличающийся тем, что дно выполнено с углублениями по периметру отверстия для вентиляции, передняя часть дна выполнена с уклоном к передней части корпуса, стенки блок-корпусов выполнены с внутренними и наружными пазами по верху и с внутренними пазами снизу, крышка с внешней стороны выполнена с углублениями и уклоном к передней части корпуса. 2. Многокорпусный вертикальный улей из полимерного материала по п. 1, отличающийся тем, что дно с сеткой, выполненное с отверстием для вентиляции, выполнено с возможностью ее установки в качестве крышки. 3. Многокорпусный вертикальный улей из полимерного материала по п. 1, отличающийся тем, что крышка выполнена с возможностью ее установки в качестве дна. Полезная модель улья относится к пчеловодству, а именно для использования как жилище для разведения медоносных пчел и с целью получения продуктов пчеловодства воска, меда, яда, прополиса, перги и других продуктов пчеловодства. Известен улей, содержащий по крайней мере один корпус, выполненный узковысоким в виде универсального гнезда-магазина, дно, выполненное съемным с проемом, снабженное заглушкой, устанавливаемой в пазы, сеткой и влагоконденсатором, прилетную доску,узковысокие рамки, паропроницаемую крышу 1. Недостаток известного улья заключается в том, что дно имеет слабую конструкцию,улей не выдерживает транспортировку за счет его деформации, что сокращает срок его эксплуатации. Известен улей, содержащий днище, снабженное вентиляционным отверстием, алюминиевой сеткой, заглушкой, устанавливаемой в пазы днища, корпуса, выполненные сборноразборными и различными по высоте, кормушку, выполненную в виде литого короба, разделительную литую решетку, решетку для сбора прополиса, установленную на верхнем корпусе и под крышкой, крышку, выполненную в виде отлитой плиты 2. Недостатом известного улья является то, что сборка его стенок осуществляется в шип,при сборке их необходимо склеивать в местах соединения, в результате чего образуются щели. Дно в данном улье при транспортировке деформируется, что не позволяет осуществлять транспортировку улья и сокращает срок его эксплуатации. Наиболее близким по технической сущности является выбранный заявителем за прототип многокорпусный вертикальный улей из полимерного материала, содержащий дно с сеткой, выполненное с отверстием для вентиляции и пазами для задвижки, корпуса, размещенные друг над другом, каждый из которых снабжен как минимум одной рамкой, установленной в корпусе, крышку, герметично установленную сверху на верхнем корпусе с полиэтиленовой пленкой, кормушку-поилку и вставку-леток, при этом стенки корпусов и кормушка-поилка выполнены с вогнутыми во внутрь углублениями, расположенными на их сторонах 3. Недостатком известного улья является ненадежность конструкции. Выполнение крышки без уклона приводит к накоплению на ней воды и прочих осадков, что ухудшает условия для обитания пчел. Технической задачей, на решение которой направлена полезная модель, является обеспечение надежности конструкции, увеличение срока эксплуатации, упрощение монтажа и демонтажа, обеспечение стабильного режима жизнедеятельности пчел. Решение поставленной задачи достигается тем, что в многокорпусном вертикальном улье из полимерного материала, содержащем по меньшей мере два сборных блок-корпуса,размещенных друг над другом, при этом наружные стенки блок-корпусов выполнены с углублениями, содержащем дно с сеткой, выполненное с отверстием для вентиляции и пазами для задвижки, содержащем крышку, герметично установленную сверху на верхнем блок-корпусе, дно выполнено с углублениями по периметру отверстия для вентиляции,передняя часть дна выполнена с уклоном к передней части корпуса, стенки блок-корпусов выполнены с внутренними и наружными пазами по верху и с внутренними пазами снизу,крышка с внешней стороны выполнена с углублениями и уклоном к передней части корпуса. 2 101962014.08.30 Предусмотрено, что дно с сеткой, выполненное с отверстием для вентиляции, выполнено с возможностью ее установки в качестве крышки, а также, что крышка выполнена с возможностью ее установки в качестве дна. Заявляемая полезная модель иллюстрируется фигурами фиг. 1 - общий вид улья фиг. 2 - сборный блок-корпус фиг. 3 - поперечное сечение стенки сборного блок-корпуса фиг. 4 - дно улья фиг. 5 - крышка улья. Многокорпусный вертикальный улей из полимерного материала состоит из, по меньшей мере, двух сборных блок-корпусов 1, размещенных друг над другом, дна 2, крышки 3,герметично установленной сверху на верхнем блок-корпусе 1 (фиг. 1). На наружных стенках блок-корпусов 1 (фиг. 2) выполнены углубления 4, а в сечении (фиг. 3) стенки блоккорпусов 1 выполнены с внутренними 5 и наружными 6 пазами по верху и с внутренними пазами 7 снизу. Дно 2 (фиг. 4) выполнено с углублениями 8 по периметру отверстия для вентиляции 9 и пазами для задвижки 10. Крышка 3 (фиг. 5) с внешней стороны выполнена с углублением 11 с уклоном к передней части корпуса и пазами для задвижки 12. Многокорпусный вертикальный улей изготавливается из полимерного материала низкой теплопроводности - пенополиуретана - методом формования, например, из пенополиуретана типа Изолан-435. Наружная окраска улья может осуществляться в процессе формования или после его сборки. Вентиляция через крышку по принципу колокола не осуществляется, а осуществляется через отверстие в дне, площадь которого обеспечивается не менее 800 см 2, благодаря точному производству и/или точной подгонке деталей улья при его сборке. Дно улья цельное, имеет отверстие для вентиляции размером 308296 для вентиляции,направляющие для задвижки, которая позволяет перекрыть отверстие в нужное время и пазы для установки сетки противоварроатоза. Для установки задвижки в передней части дна выполнены два продольных углубления. Вентиляция в зимнее время осуществляется через полностью открытое отверстие в дне. Передняя часть дна имеет уклон. На дно устанавливается корпус с рамками, заселенный пчелами. Корпуса с четырех сторон имеют ручки в виде углублений и рассчитаны на установку десяти рамок. Корпуса полностью разборные и собираются с помощью саморезов (самонарезающих винтов). Для удобства сборки в стенках имеются направляющие в виде шипов и углубления для саморезов. Корпуса имеют округления, чтобы исключить повреждения при работе. Рамки в корпусе крепятся на деревянных направляющих. Корпус имеет направляющие для установки брусков, на которых плечиками крепят рамки. Корпуса собираются и устанавливаются на дно и друг на друга и имеют люфт в горизонтальной плоскости для предотвращения повреждения их при разборке. По мере роста семьи в улей добавляют дополнительные корпуса, между которыми размещают вставку-леток. Установка вставкилетка создает дополнительные удобства для перемещения семьи пчел в свой корпус. По мере роста семьи операция может повторяться. Вставка-леток предназначена для установки разделительной решетки между корпусами и создания дополнительного летка. Передняя часть вставки имеет уклон, чтобы атмосферные осадки не попадали внутрь улья. Вставка-леток позволяет содержать в одном улье несколько семей, обеспечивает качественную вентиляцию улья. При необходимости подкормки под крышку улья устанавливается кормушка-поилка, предназначенная для подкормки пчел сахарным сиропом, имеющая ручки с четырех сторон в виде углублений. Сверху на кормушку-поилку герметично устанавливается крышка, которая с внутренней стороны по периметру имеет выступ для плотного примыкания полиэтиленовой пленки к рамке. Перевернув крышку, можно создать дополнительный леток для вентиляции. С внутренней стороны крышки имеется углубление для подсадки матки. Крышка улья имеет уклон. 3 101962014.08.30 Выполнение дна с продольными углублениями, передней его части с уклоном, одной из стенок вогнутой обеспечивает надежность конструкции и увеличивает срок эксплуатации улья. Выполнение стенок корпуса с направляющими и углублениями, установка вставкилетка между корпусами и выполнения ее передней части с уклоном позволяет содержать в одном улье несколько семей и обеспечивает качественную вентиляцию улья. Выполнение крышки с внешней стороны с углублениями и уклоном к передней части корпуса предотвращает попадание осадков внутрь улья, обеспечивает стабильный режим жизнедеятельности пчел. Выполнение корпусов с закругленными углами обеспечивает удобство при транспортировке монтаже и демонтаже улья. Выполнение вставки-летка съемной и выполнение передней ее части с уклоном предотвращает попадание осадков внутрь улья. Наличие совокупности существенных признаков заявленного многокорпусного вертикального улья обеспечивает надежность его конструкции, увеличивает срок эксплуатации,упрощает монтаж и демонтаж, обеспечивает стабильный режим жизнедеятельности пчел. Улей надежен и прост в использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
