Установка для диагностики и физиотерапии стоматологических заболеваний

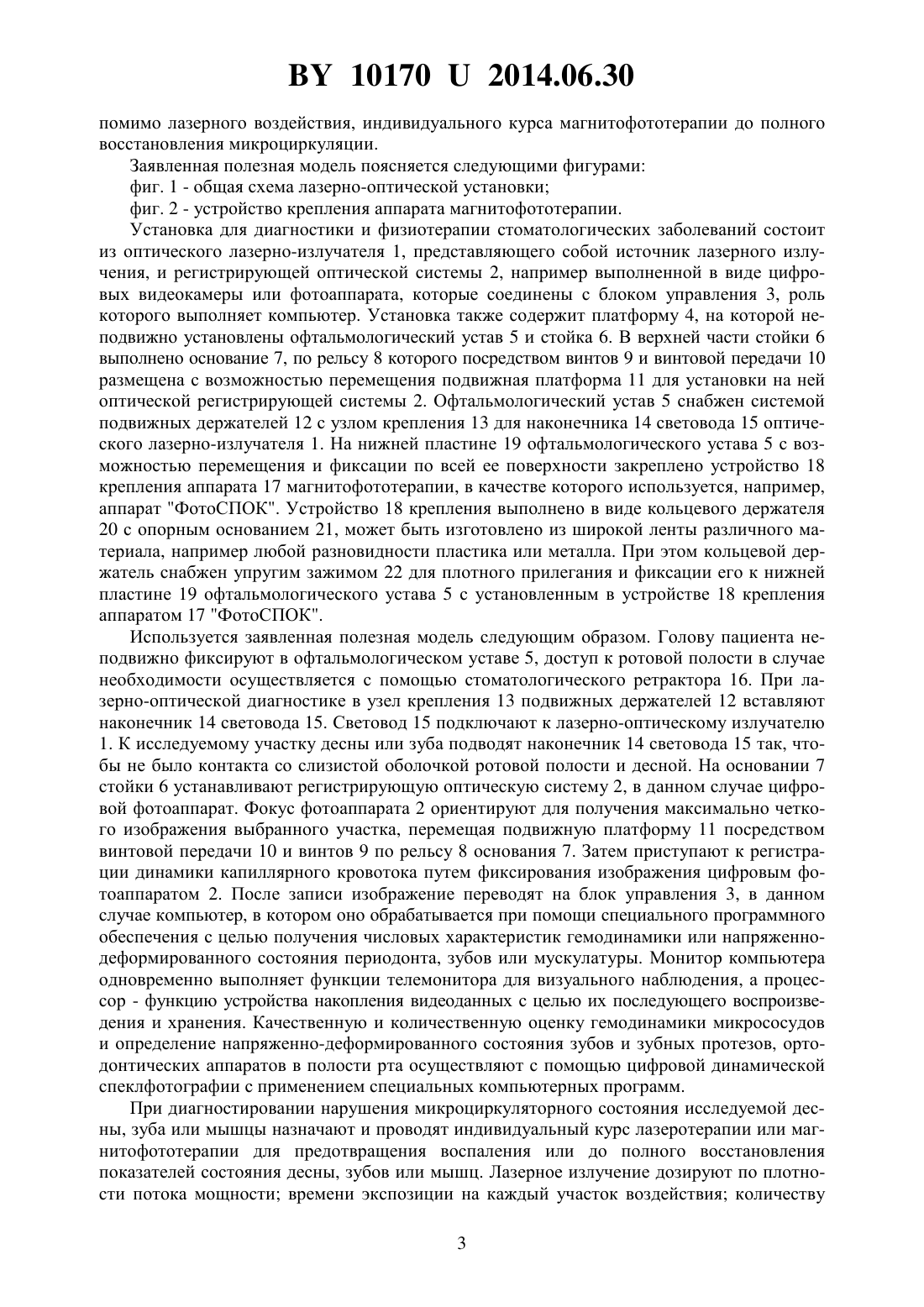

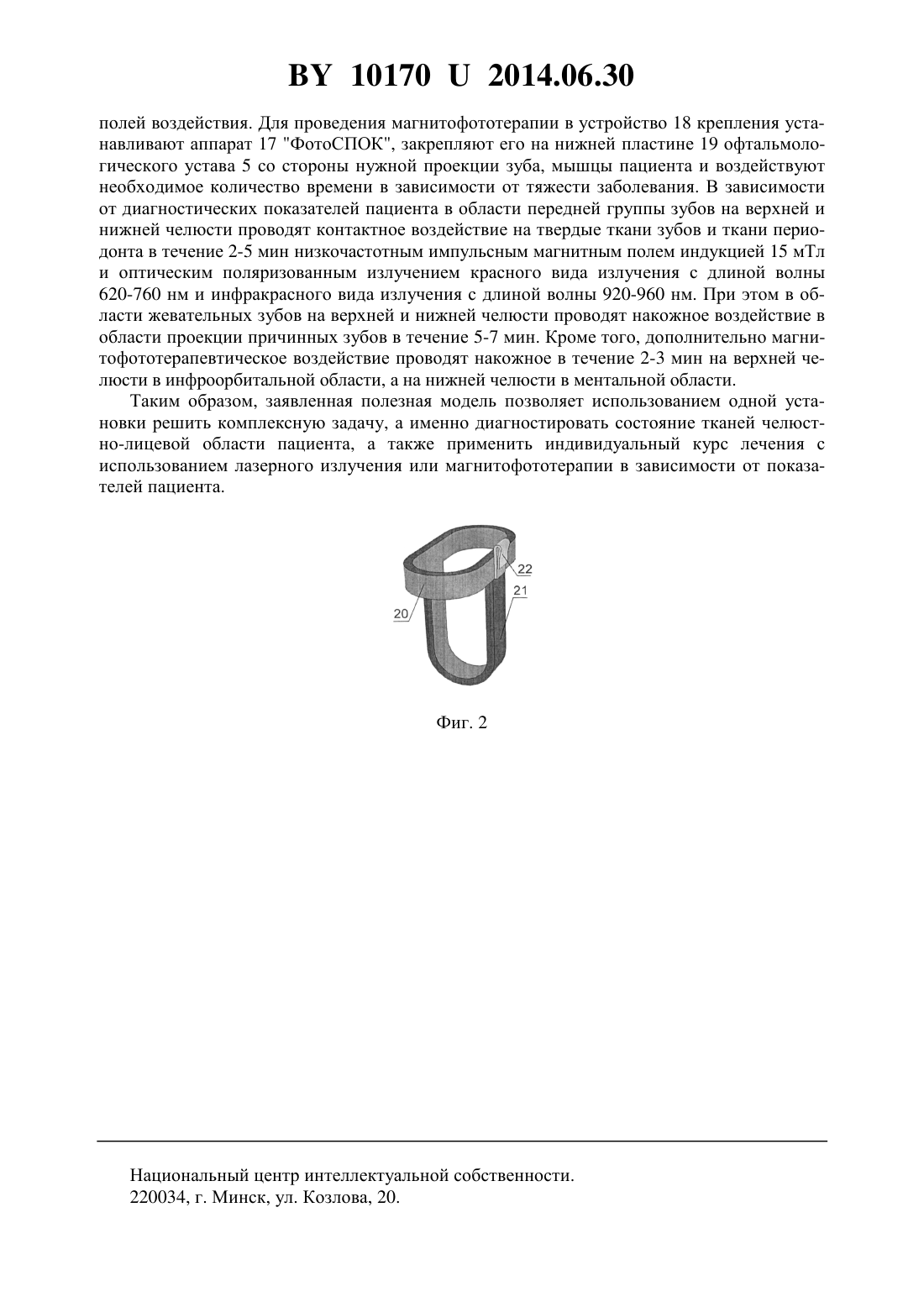

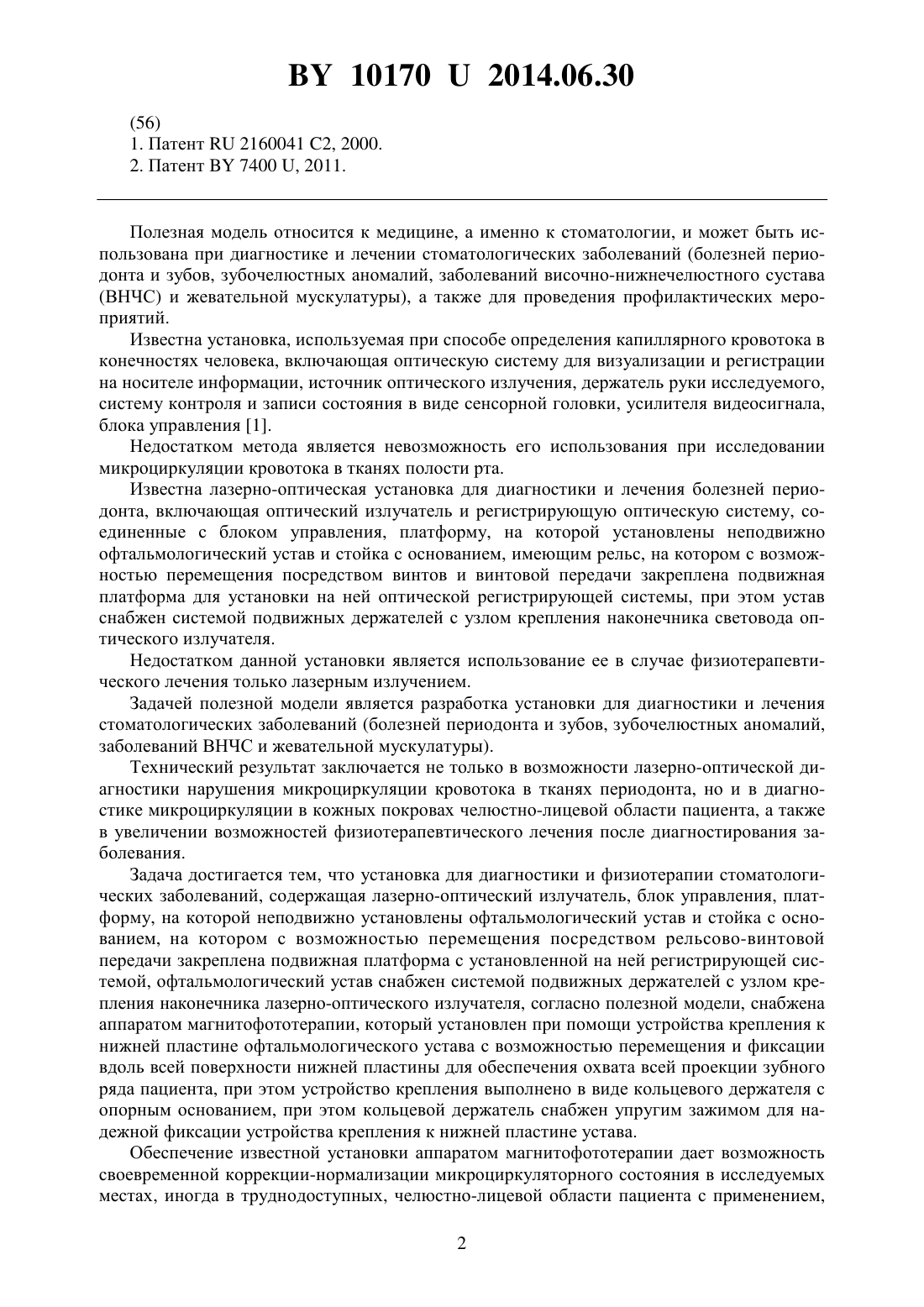

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ДИАГНОСТИКИ И ФИЗИОТЕРАПИИ СТОМАТОЛОГИЧЕСКИХ ЗАБОЛЕВАНИЙ(71) Заявитель Рубникович Сергей Петрович(72) Авторы Рубникович Сергей Петрович Майзет Андрей Игоревич Хомич Илья Станиславович Барадина Инесса Николаевна Денисова Юлия Леонидовна(73) Патентообладатель Рубникович Сергей Петрович(57) 1. Установка для диагностики и физиотерапии стоматологических заболеваний, содержащая лазерно-оптический излучатель, блок управления, платформу, на которой неподвижно установлены офтальмологический устав и стойка с основанием, на котором с возможностью перемещения посредством рельсово-винтовой передачи закреплена подвижная платформа с установленной на ней регистрирующей системой, офтальмологический устав снабжен системой подвижных держателей с узлом крепления наконечника лазерно-оптического излучателя, отличающаяся тем, что снабжена аппаратом магнитофототерапии, который установлен при помощи устройства крепления к нижней пластине офтальмологического устава с возможностью перемещения и фиксации вдоль всей поверхности нижней пластины для обеспечения охвата всей проекции зубного ряда пациента. 2. Установка по п. 1, отличающаяся тем, что устройство крепления аппарата магнитофототерапии выполнено в виде кольцевого держателя с опорным основанием, при этом кольцевой держатель снабжен упругим зажимом для надежной фиксации устройства крепления к нижней пластине устава.(56) 1. Патент 2160041 2, 2000. 2. Патент 7400 , 2011. Полезная модель относится к медицине, а именно к стоматологии, и может быть использована при диагностике и лечении стоматологических заболеваний (болезней периодонта и зубов, зубочелюстных аномалий, заболеваний височно-нижнечелюстного сустава(ВНЧС) и жевательной мускулатуры), а также для проведения профилактических мероприятий. Известна установка, используемая при способе определения капиллярного кровотока в конечностях человека, включающая оптическую систему для визуализации и регистрации на носителе информации, источник оптического излучения, держатель руки исследуемого,систему контроля и записи состояния в виде сенсорной головки, усилителя видеосигнала,блока управления 1. Недостатком метода является невозможность его использования при исследовании микроциркуляции кровотока в тканях полости рта. Известна лазерно-оптическая установка для диагностики и лечения болезней периодонта, включающая оптический излучатель и регистрирующую оптическую систему, соединенные с блоком управления, платформу, на которой установлены неподвижно офтальмологический устав и стойка с основанием, имеющим рельс, на котором с возможностью перемещения посредством винтов и винтовой передачи закреплена подвижная платформа для установки на ней оптической регистрирующей системы, при этом устав снабжен системой подвижных держателей с узлом крепления наконечника световода оптического излучателя. Недостатком данной установки является использование ее в случае физиотерапевтического лечения только лазерным излучением. Задачей полезной модели является разработка установки для диагностики и лечения стоматологических заболеваний (болезней периодонта и зубов, зубочелюстных аномалий,заболеваний ВНЧС и жевательной мускулатуры). Технический результат заключается не только в возможности лазерно-оптической диагностики нарушения микроциркуляции кровотока в тканях периодонта, но и в диагностике микроциркуляции в кожных покровах челюстно-лицевой области пациента, а также в увеличении возможностей физиотерапевтического лечения после диагностирования заболевания. Задача достигается тем, что установка для диагностики и физиотерапии стоматологических заболеваний, содержащая лазерно-оптический излучатель, блок управления, платформу, на которой неподвижно установлены офтальмологический устав и стойка с основанием, на котором с возможностью перемещения посредством рельсово-винтовой передачи закреплена подвижная платформа с установленной на ней регистрирующей системой, офтальмологический устав снабжен системой подвижных держателей с узлом крепления наконечника лазерно-оптического излучателя, согласно полезной модели, снабжена аппаратом магнитофототерапии, который установлен при помощи устройства крепления к нижней пластине офтальмологического устава с возможностью перемещения и фиксации вдоль всей поверхности нижней пластины для обеспечения охвата всей проекции зубного ряда пациента, при этом устройство крепления выполнено в виде кольцевого держателя с опорным основанием, при этом кольцевой держатель снабжен упругим зажимом для надежной фиксации устройства крепления к нижней пластине устава. Обеспечение известной установки аппаратом магнитофототерапии дает возможность своевременной коррекции-нормализации микроциркуляторного состояния в исследуемых местах, иногда в труднодоступных, челюстно-лицевой области пациента с применением,2 101702014.06.30 помимо лазерного воздействия, индивидуального курса магнитофототерапии до полного восстановления микроциркуляции. Заявленная полезная модель поясняется следующими фигурами фиг. 1 - общая схема лазерно-оптической установки фиг. 2 - устройство крепления аппарата магнитофототерапии. Установка для диагностики и физиотерапии стоматологических заболеваний состоит из оптического лазерно-излучателя 1, представляющего собой источник лазерного излучения, и регистрирующей оптической системы 2, например выполненной в виде цифровых видеокамеры или фотоаппарата, которые соединены с блоком управления 3, роль которого выполняет компьютер. Установка также содержит платформу 4, на которой неподвижно установлены офтальмологический устав 5 и стойка 6. В верхней части стойки 6 выполнено основание 7, по рельсу 8 которого посредством винтов 9 и винтовой передачи 10 размещена с возможностью перемещения подвижная платформа 11 для установки на ней оптической регистрирующей системы 2. Офтальмологический устав 5 снабжен системой подвижных держателей 12 с узлом крепления 13 для наконечника 14 световода 15 оптического лазерно-излучателя 1. На нижней пластине 19 офтальмологического устава 5 с возможностью перемещения и фиксации по всей ее поверхности закреплено устройство 18 крепления аппарата 17 магнитофототерапии, в качестве которого используется, например,аппарат ФотоСПОК. Устройство 18 крепления выполнено в виде кольцевого держателя 20 с опорным основанием 21, может быть изготовлено из широкой ленты различного материала, например любой разновидности пластика или металла. При этом кольцевой держатель снабжен упругим зажимом 22 для плотного прилегания и фиксации его к нижней пластине 19 офтальмологического устава 5 с установленным в устройстве 18 крепления аппаратом 17 ФотоСПОК. Используется заявленная полезная модель следующим образом. Голову пациента неподвижно фиксируют в офтальмологическом уставе 5, доступ к ротовой полости в случае необходимости осуществляется с помощью стоматологического ретрактора 16. При лазерно-оптической диагностике в узел крепления 13 подвижных держателей 12 вставляют наконечник 14 световода 15. Световод 15 подключают к лазерно-оптическому излучателю 1. К исследуемому участку десны или зуба подводят наконечник 14 световода 15 так, чтобы не было контакта со слизистой оболочкой ротовой полости и десной. На основании 7 стойки 6 устанавливают регистрирующую оптическую систему 2, в данном случае цифровой фотоаппарат. Фокус фотоаппарата 2 ориентируют для получения максимально четкого изображения выбранного участка, перемещая подвижную платформу 11 посредством винтовой передачи 10 и винтов 9 по рельсу 8 основания 7. Затем приступают к регистрации динамики капиллярного кровотока путем фиксирования изображения цифровым фотоаппаратом 2. После записи изображение переводят на блок управления 3, в данном случае компьютер, в котором оно обрабатывается при помощи специального программного обеспечения с целью получения числовых характеристик гемодинамики или напряженнодеформированного состояния периодонта, зубов или мускулатуры. Монитор компьютера одновременно выполняет функции телемонитора для визуального наблюдения, а процессор - функцию устройства накопления видеоданных с целью их последующего воспроизведения и хранения. Качественную и количественную оценку гемодинамики микрососудов и определение напряженно-деформированного состояния зубов и зубных протезов, ортодонтических аппаратов в полости рта осуществляют с помощью цифровой динамической спеклфотографии с применением специальных компьютерных программ. При диагностировании нарушения микроциркуляторного состояния исследуемой десны, зуба или мышцы назначают и проводят индивидуальный курс лазеротерапии или магнитофототерапии для предотвращения воспаления или до полного восстановления показателей состояния десны, зубов или мышц. Лазерное излучение дозируют по плотности потока мощности времени экспозиции на каждый участок воздействия количеству 3 101702014.06.30 полей воздействия. Для проведения магнитофототерапии в устройство 18 крепления устанавливают аппарат 17 ФотоСПОК, закрепляют его на нижней пластине 19 офтальмологического устава 5 со стороны нужной проекции зуба, мышцы пациента и воздействуют необходимое количество времени в зависимости от тяжести заболевания. В зависимости от диагностических показателей пациента в области передней группы зубов на верхней и нижней челюсти проводят контактное воздействие на твердые ткани зубов и ткани периодонта в течение 2-5 мин низкочастотным импульсным магнитным полем индукцией 15 мТл и оптическим поляризованным излучением красного вида излучения с длиной волны 620-760 нм и инфракрасного вида излучения с длиной волны 920-960 нм. При этом в области жевательных зубов на верхней и нижней челюсти проводят накожное воздействие в области проекции причинных зубов в течение 5-7 мин. Кроме того, дополнительно магнитофототерапевтическое воздействие проводят накожное в течение 2-3 мин на верхней челюсти в инфроорбитальной области, а на нижней челюсти в ментальной области. Таким образом, заявленная полезная модель позволяет использованием одной установки решить комплексную задачу, а именно диагностировать состояние тканей челюстно-лицевой области пациента, а также применить индивидуальный курс лечения с использованием лазерного излучения или магнитофототерапии в зависимости от показателей пациента. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
