Картофелекопатель барабанно-пальцевый

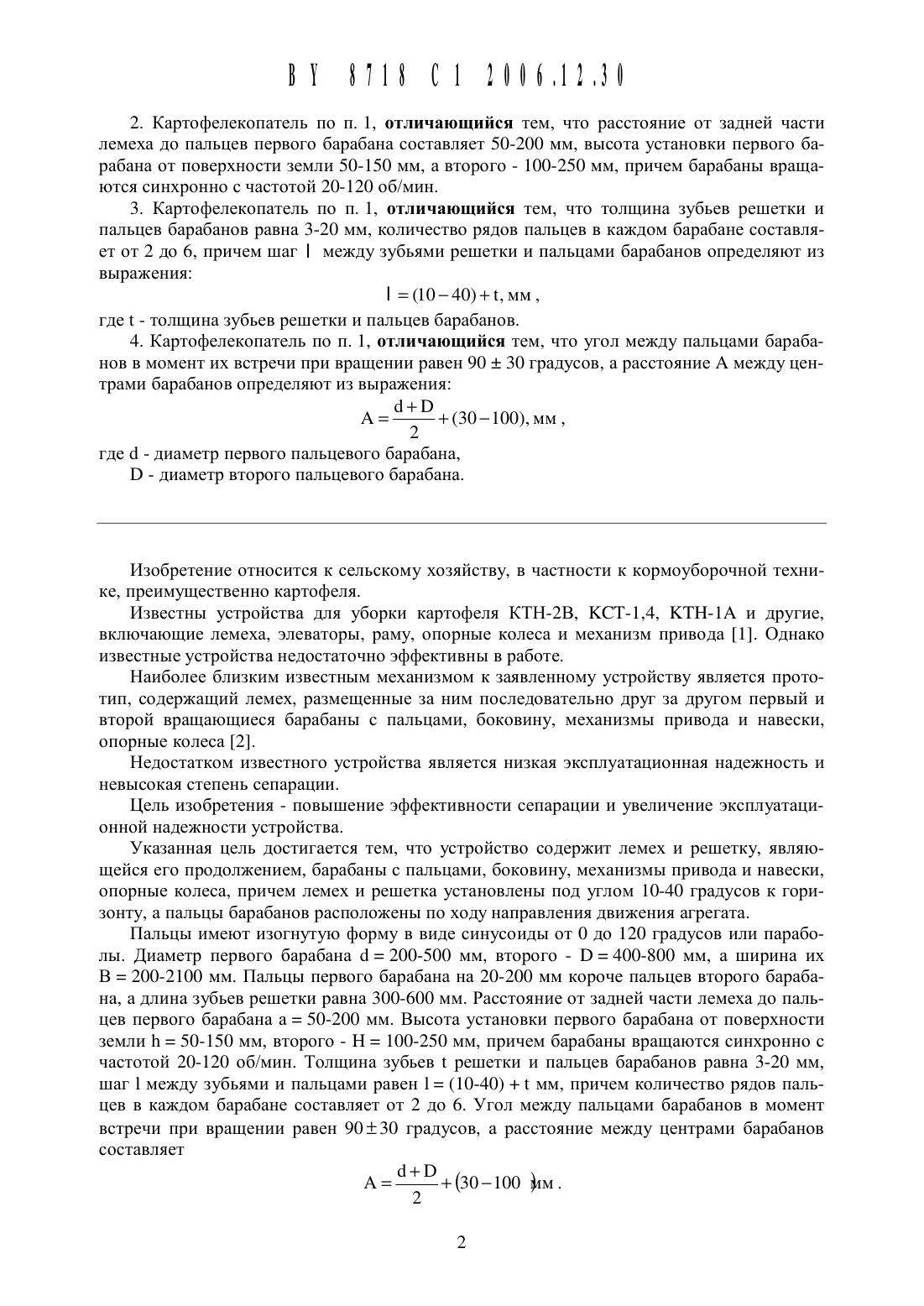

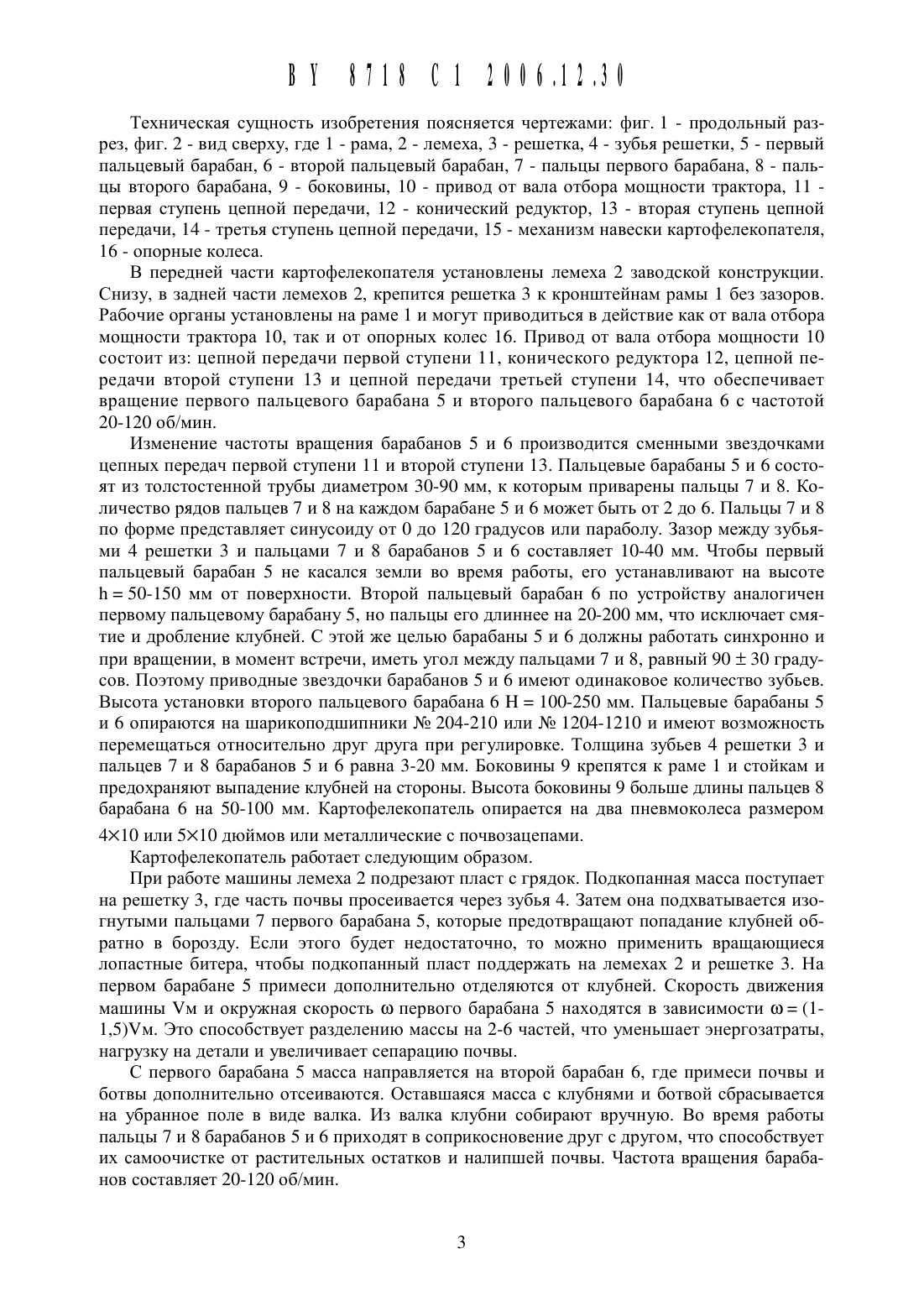

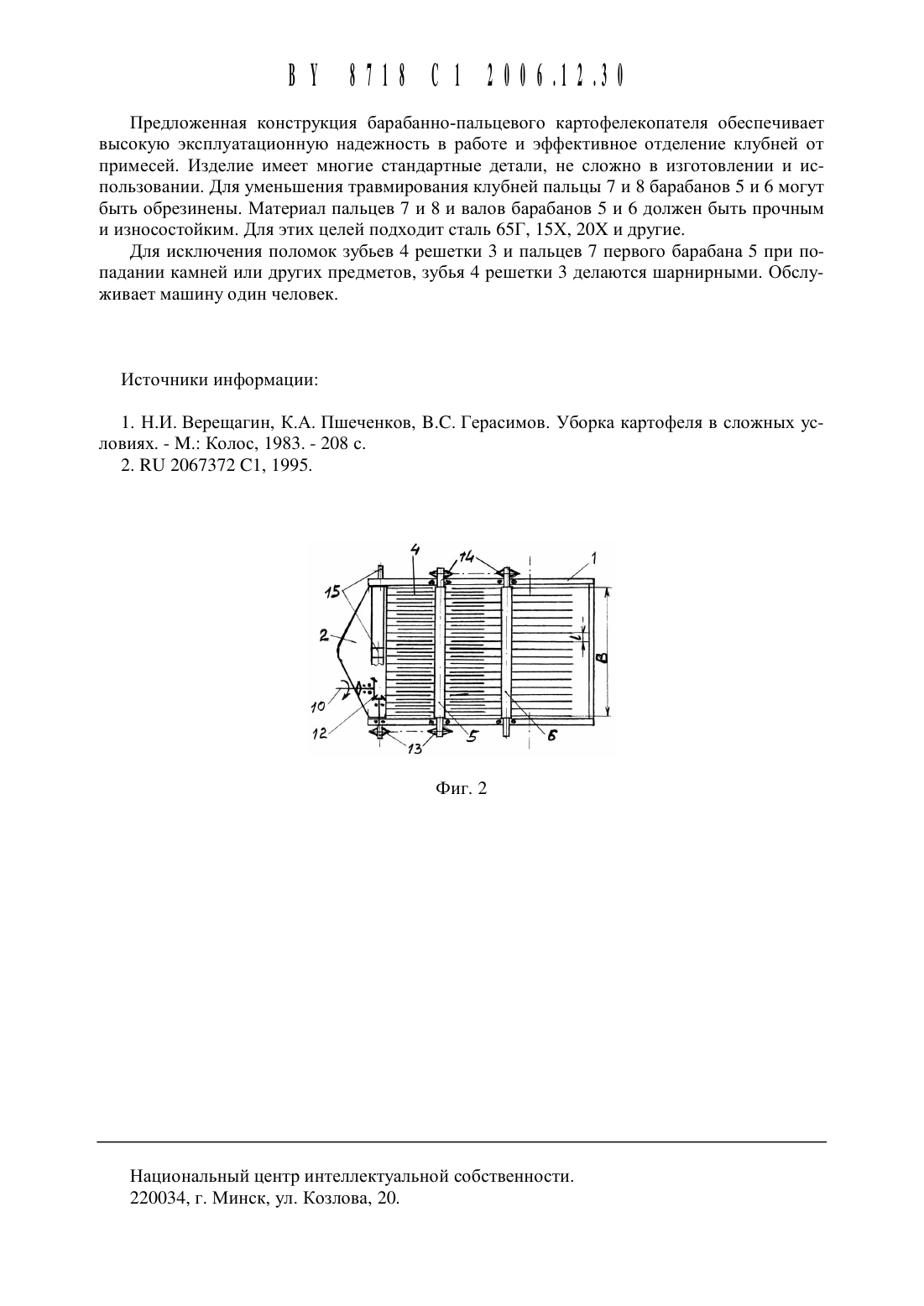

(51) А 011) 21/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявители Мартынов Сергей Дмитриевич Мартынов Станислав Дмитриевич (ВУ)(72) Авторы Мартынов Сергей Дмитриевич Мартынов Станислав Дмитриевич (ВУ)(73) Патентообладатели Мартынов Сергей Дмитриевич Мартынов Станислав Дмитриевич (ВУ)1. Картофелекопатель барабанно-пальцевь 1 й, содержащий лемех, размещенные за ним последовательно друг за другом первый и второй вращающиеся барабаны с пальцами, боковину, механизмы привода и навески, опорные колеса, отличающийся тем, что снабжен закрепленной сзади лемеха в нижней его части рещеткой, длина зубьев Которой равна 300600 мм, при этом пальцы барабанов расположены по ходу движения Картофелекопателя,имеют форму в виде части синусоиды от 0 до 120 градусов или параболы, а длина пальцев первого барабана на 20-200 мм Короче пальцев второго барабана, при этом диаметр первого барабана с пальцами равен 200-500 мм, диаметр второго барабана - 400-800 мм, щирина барабанов - 200-2100 мм, а лемех и рещетКа установлены под углом 10-40 градусов К горизонту.2. Картофелекопатель по п. 1, отличающийся тем, что расстояние от задней части лемеха до пальцев первого барабана составляет 50-200 мм, высота установки первого барабана от поверхности земли 50-150 мм, а второго - 100-250 мм, причем барабаны вращаются синхронно с частотой 20-120 об/мин.3. Картофелекопатель по п. 1, отличающийся тем, что толщина зубьев решетки и пальцев барабанов равна 3-20 мм, количество рядов пальцев в каждом барабане составляет от 2 до 6, причем Шаг между зубьями решетки и пальцами барабанов определяют из выражения(1040)г мм,где г - толщина зубьев решетки и пальцев барабанов.4. Картофелекопатель по п. 1, отличающийся тем, что угол между пальцами барабанов в момент их встречи при вращении равен 90 1 30 градусов, а расстояние А между центрами барабанов определяют из выраженияА (30100),мм, где (1 - диаметр первого пальцевого барабана,В - диаметр второго пальцевого барабана.Известны устройства для уборки картофеля КТН-2 В, КСТ-1,4, КТН-1 А и другие,включающие лемеха, элеваторы, раму, опорные колеса и механизм привода 1. Однако известные устройства недостаточно эффективны в работе.Наиболее близким известным механизмом к заявленному устройству является прототип, содержащий лемех, размещенные за ним последовательно друг за другом первый и второй вращающиеся барабаны с пальцами, боковину, механизмы привода и навески,опорные колеса 2.Недостатком известного устройства является низкая эксплуатационная надежность и невысокая степень сепарации.Цель изобретения - повышение эффективности сепарации и увеличение эксплуатационной надежности устройства.Указанная цель достигается тем, что устройство содержит лемех и решетку, являющейся его продолжением, барабаны с пальцами, боковину, механизмы привода и навески,опорные колеса, причем лемех и решетка установлены под углом 10-40 градусов к горизонту, а пальцы барабанов расположены по ходу направления движения агрегата.Пальцы имеют изогнутую форму в виде синусоиды от 0 до 120 градусов или параболы. Диаметр первого барабана (1 200-500 мм, второго - В 400-800 мм, а Ширина их В 200-2100 мм. Пальцы первого барабана на 20-200 мм короче пальцев второго барабана, а длина зубьев решетки равна 300-600 мм. Расстояние от задней части лемеха до пальцев первого барабана а 50-200 мм. Высота установки первого барабана от поверхности земли 11 50-150 мм, второго - Н 100-250 мм, причем барабаны вращаются синхронно с частотой 20-120 об/мин. Толщина зубьев г решетки и пальцев барабанов равна 3-20 мм,Шаг 1 между зубьями и пальцами равен 1 (10-40) г мм, причем количество рядов пальцев в каждом барабане составляет от 2 до 6. Угол между пальцами барабанов в момент встречи при вращении равен 9030 градусов, а расстояние между центрами барабанов составляет авТехническая сущность Изобретения поясняется чертежами фиг. 1 - продольный разрез, фиг. 2 - вид сверху, где 1 - рама, 2 - лемеха, 3 - решетка, 4 - зубья решетки, 5 - первый пальцевый барабан, 6 - второй пальцевый барабан, 7 - пальцы первого барабана, 8 - пальць 1 второго барабана, 9 - боковины, 10 - привод от вала отбора мощности трактора, 11 первая ступень цепной передачи, 12 - конический редуктор, 13 - вторая ступень цепной передачи, 14 - третья ступень цепной передачи, 15 - Механизм навески картофелекопателя,16 - опорные колеса.В передней части картофелекопателя установлены лемеха 2 заводской конструкции. Снизу, в задней части лемехов 2, крепится решетка 3 к кронштейнам рамы 1 без зазоров. Рабочие органы установлены на раме 1 и могут приводиться в действие как от вала отбора мощности трактора 10, так и от опорных колес 16. Привод от вала отбора мощности 10 состоит из цепной передачи первой ступени 11, конического редуктора 12, цепной передачи второй ступени 13 и цепной передачи третьей ступени 14, что обеспечивает вращение первого пальцевого барабана 5 и второго пальцевого барабана 6 с частотой 20-120 об/мин.Изменение частоты вращения барабанов 5 и 6 производится сменными звездочками цепных передач первой ступени 11 и второй ступени 13. Пальцевые барабаны 5 и 6 состоят из толстостенной трубы диаметром 30-90 мм, к которым приварены пальцы 7 и 8. Количество рядов пальцев 7 и 8 на каждом барабане 5 и 6 может быть от 2 до 6. Пальцы 7 и 8 по форме представляет синусоиду от 0 до 120 градусов или параболу. Зазор между зубьями 4 решетки 3 и пальцами 7 и 8 барабанов 5 и 6 составляет 10-40 мм. Чтобы первый пальцевый барабан 5 не касался земли во время работы, его устанавливают на высоте 11 50-150 мм от поверхности. Второй пальцевый барабан 6 по устройству аналогичен первому пальцевому барабану 5, но пальцы его длиннее на 20-200 мм, что исключает смятие и дробление клубней. С этой же целью барабаны 5 и 6 должны работать синхронно и при вращении, в момент встречи, иметь угол между пальцами 7 и 8, равный 90 1 30 градусов. Поэтому приводные звездочки барабанов 5 и 6 имеют одинаковое количество зубьев. Высота установки второго пальцевого барабана 6 Н 100-250 мм. Пальцевые барабаны 5 и 6 опираются на шарикоподшипники Не 204-210 или Не 1204-1210 и имеют возможность перемещаться относительно друг друга при регулировке. Толщина зубьев 4 решетки 3 и пальцев 7 и 8 барабанов 5 и 6 равна 3-20 мм. Боковины 9 крепятся к раме 1 и стойкам и предохраняют выпадение клубней на стороны. Высота боковины 9 больше длины пальцев 8 барабана 6 на 50-100 мм. Картофелекопатель опирается на два пневмоколеса размером4 Х 10 или 510 дюймов или металлические с почвозацепами.Картофелекопатель работает следующим образом.При работе машины лемеха 2 подрезают пласт с грядок. Подкопанная масса поступает на решетку 3, где часть почвы просеивается через зубья 4. Затем она подхватывается изогнутыми пальцами 7 первого барабана 5, которые предотвращают попадание клубней обратно в борозду. Если этого будет недостаточно, то можно применить вращающиеся лопастные битера, чтобы подкопанный пласт поддержать на лемехах 2 и решетке 3. На первом барабане 5 примеси дополнительно отделяются от клубней. Скорость движения машины Ум и окружная скорость о) первого барабана 5 находятся в зависимости о) (11,5)/м. Это способствует разделению массы на 2-6 частей, что уменьшает энергозатраты,нагрузку на детали и увеличивает сепарацию почвы.С первого барабана 5 масса направляется на второй барабан 6, где примеси почвы и ботвы дополнительно отсеиваются. Оставшаяся масса с клубнями и ботвой сбрасывается на убранное поле в виде валка. Из валка клубни собирают вручную. Во время работы пальцы 7 и 8 барабанов 5 и 6 приходят в соприкосновение друг с другом, что способствует их самоочистке от растительных остатков и налипшей почвы. Частота вращения барабанов составляет 20-120 об/мин.Предложенная конструкция барабанно-пальцевого картофелекопателя обеспечивает высокую эксплуатационную надежность в работе И эффективное отделение клубней от примесей. Изделие имеет многие стандартные детали, не сложно в изготовлении и использовании. Для уменьшения травмирования клубней пальцы 7 и 8 барабанов 5 и 6 могут быть обрезинень 1. Материал пальцев 7 и 8 и валов барабанов 5 и 6 должен быть прочным и износостойким. Для этих целей подходит сталь 65 Г, 15 Х, 20 Х и другие.Для исключения поломок зубьев 4 решетки 3 и пальцев 7 первого барабана 5 при попадании камней или других предметов, зубья 4 решетки 3 делаются Шарнирнь 1 ми. Обслуживает машину один Человек.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
