Универсальный солнечный коллектор

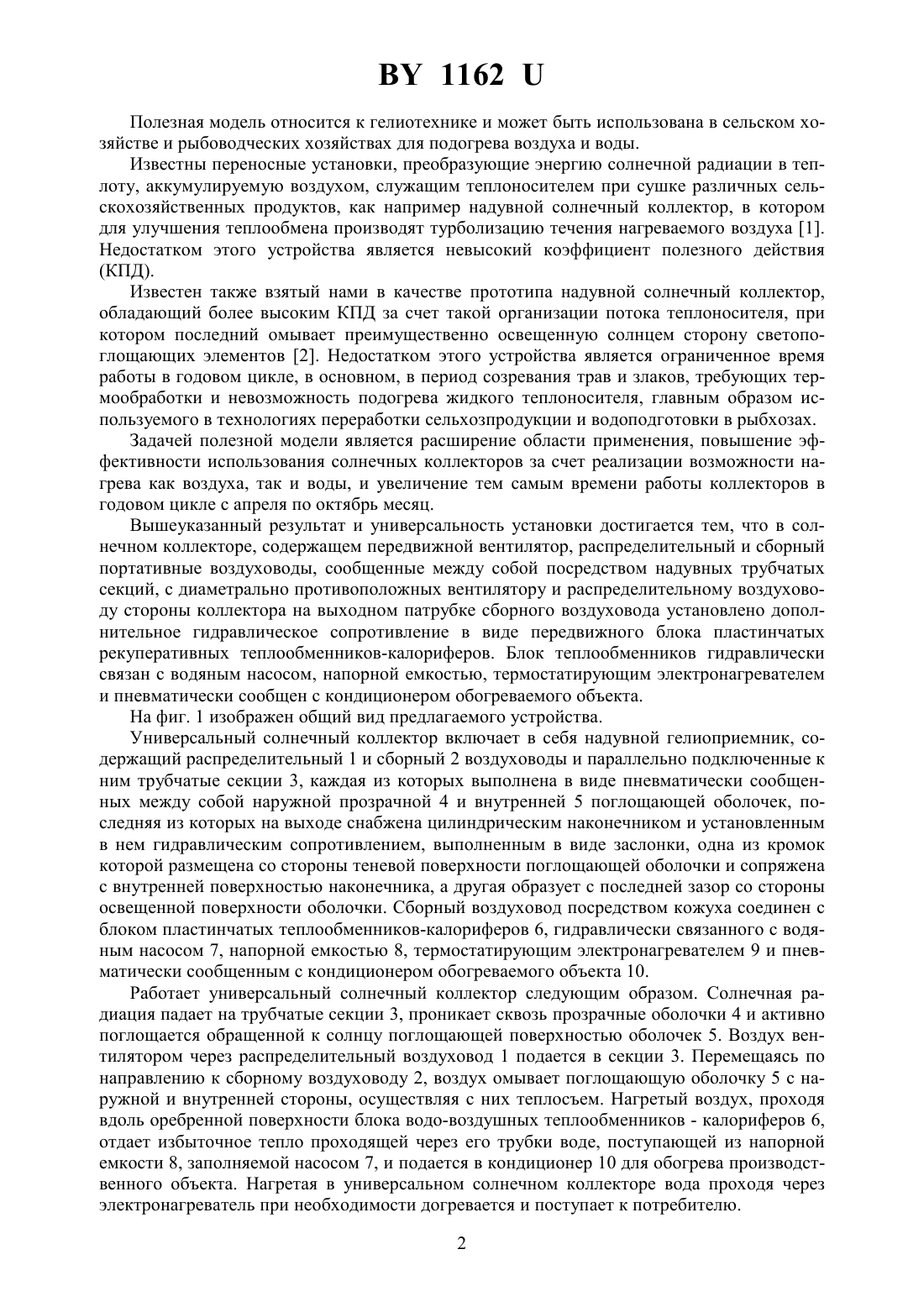

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Дегтеров Дмитрий Валентинович Капустин Николай Федорович Снежко Эдуард Константинович(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Универсальный солнечный коллектор, содержащий передвижной нагнетающий вентилятор и распределительный и сборный портативные воздуховоды, сообщенные между собой посредством надувных трубчатых секций в виде коаксиальных пленочных прозрачных наружных и светопоглощающих внутренних оболочек, последние из которых на выходе снабжены цилиндрическими наконечниками с гидравлическим сопротивлением со стороны освещенных поверхностей этих оболочек, отличающийся тем, что с диаметрально противоположной вентилятору и распределительному воздуховоду стороны коллектора на выходном патрубке сборного воздуховода установлено дополнительное гидравлическое сопротивление в виде передвижного блока пластинчатых рекуперативных теплообменников-калориферов, гидравлически связанных с водяным насосом, напорной емкостью, термостатирующим электронагревателем и пневматически сообщенного с кондиционером обогреваемого объекта. 1162 Полезная модель относится к гелиотехнике и может быть использована в сельском хозяйстве и рыбоводческих хозяйствах для подогрева воздуха и воды. Известны переносные установки, преобразующие энергию солнечной радиации в теплоту, аккумулируемую воздухом, служащим теплоносителем при сушке различных сельскохозяйственных продуктов, как например надувной солнечный коллектор, в котором для улучшения теплообмена производят турболизацию течения нагреваемого воздуха 1. Недостатком этого устройства является невысокий коэффициент полезного действия(КПД). Известен также взятый нами в качестве прототипа надувной солнечный коллектор,обладающий более высоким КПД за счет такой организации потока теплоносителя, при котором последний омывает преимущественно освещенную солнцем сторону светопоглощающих элементов 2. Недостатком этого устройства является ограниченное время работы в годовом цикле, в основном, в период созревания трав и злаков, требующих термообработки и невозможность подогрева жидкого теплоносителя, главным образом используемого в технологиях переработки сельхозпродукции и водоподготовки в рыбхозах. Задачей полезной модели является расширение области применения, повышение эффективности использования солнечных коллекторов за счет реализации возможности нагрева как воздуха, так и воды, и увеличение тем самым времени работы коллекторов в годовом цикле с апреля по октябрь месяц. Вышеуказанный результат и универсальность установки достигается тем, что в солнечном коллекторе, содержащем передвижной вентилятор, распределительный и сборный портативные воздуховоды, сообщенные между собой посредством надувных трубчатых секций, с диаметрально противоположных вентилятору и распределительному воздуховоду стороны коллектора на выходном патрубке сборного воздуховода установлено дополнительное гидравлическое сопротивление в виде передвижного блока пластинчатых рекуперативных теплообменников-калориферов. Блок теплообменников гидравлически связан с водяным насосом, напорной емкостью, термостатирующим электронагревателем и пневматически сообщен с кондиционером обогреваемого объекта. На фиг. 1 изображен общий вид предлагаемого устройства. Универсальный солнечный коллектор включает в себя надувной гелиоприемник, содержащий распределительный 1 и сборный 2 воздуховоды и параллельно подключенные к ним трубчатые секции 3, каждая из которых выполнена в виде пневматически сообщенных между собой наружной прозрачной 4 и внутренней 5 поглощающей оболочек, последняя из которых на выходе снабжена цилиндрическим наконечником и установленным в нем гидравлическим сопротивлением, выполненным в виде заслонки, одна из кромок которой размещена со стороны теневой поверхности поглощающей оболочки и сопряжена с внутренней поверхностью наконечника, а другая образует с последней зазор со стороны освещенной поверхности оболочки. Сборный воздуховод посредством кожуха соединен с блоком пластинчатых теплообменников-калориферов 6, гидравлически связанного с водяным насосом 7, напорной емкостью 8, термостатирующим электронагревателем 9 и пневматически сообщенным с кондиционером обогреваемого объекта 10. Работает универсальный солнечный коллектор следующим образом. Солнечная радиация падает на трубчатые секции 3, проникает сквозь прозрачные оболочки 4 и активно поглощается обращенной к солнцу поглощающей поверхностью оболочек 5. Воздух вентилятором через распределительный воздуховод 1 подается в секции 3. Перемещаясь по направлению к сборному воздуховоду 2, воздух омывает поглощающую оболочку 5 с наружной и внутренней стороны, осуществляя с них теплосъем. Нагретый воздух, проходя вдоль оребренной поверхности блока водо-воздушных теплообменников - калориферов 6,отдает избыточное тепло проходящей через его трубки воде, поступающей из напорной емкости 8, заполняемой насосом 7, и подается в кондиционер 10 для обогрева производственного объекта. Нагретая в универсальном солнечном коллекторе вода проходя через электронагреватель при необходимости догревается и поступает к потребителю. 2 1162 Цель полезной модели достигается, т.к. реализуется возможность без дополнительных капиталовложений затрат энергии эффективно подогревать холодную воду до кондиционных температур в более ранние сроки инкубации рыб, а также осуществлять обогрев производственного объекта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
