Композиция для формирования рельефных изображений

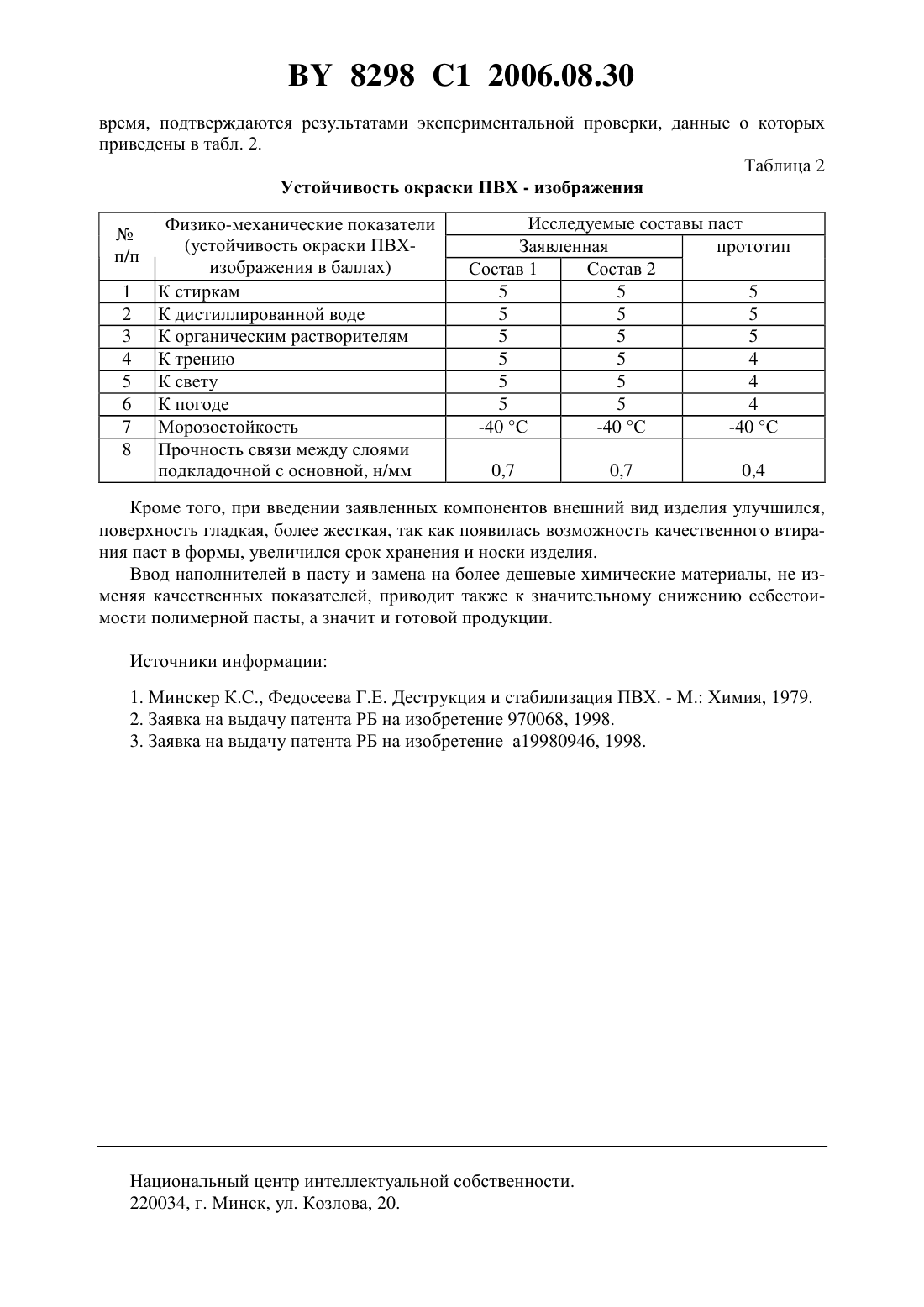

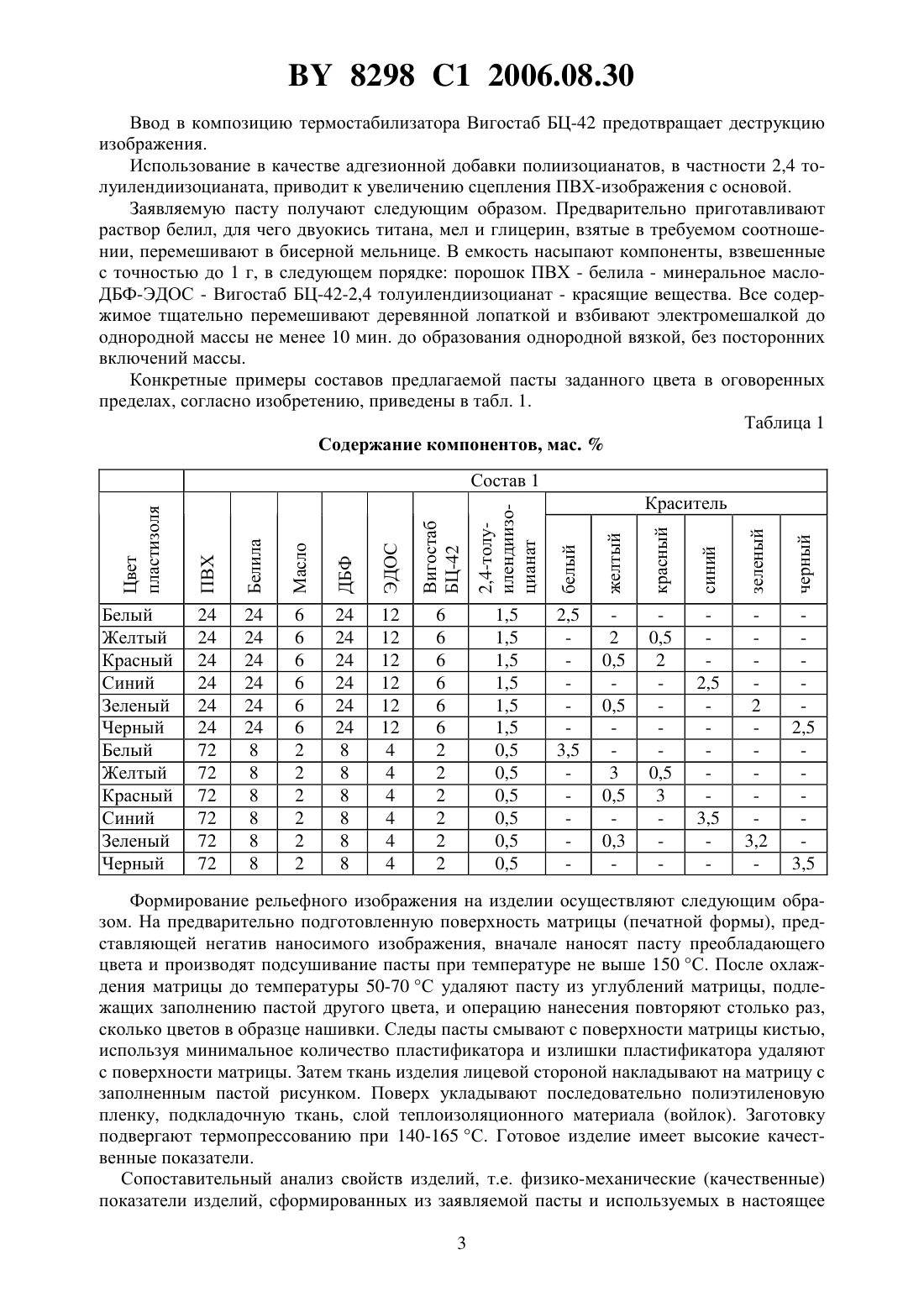

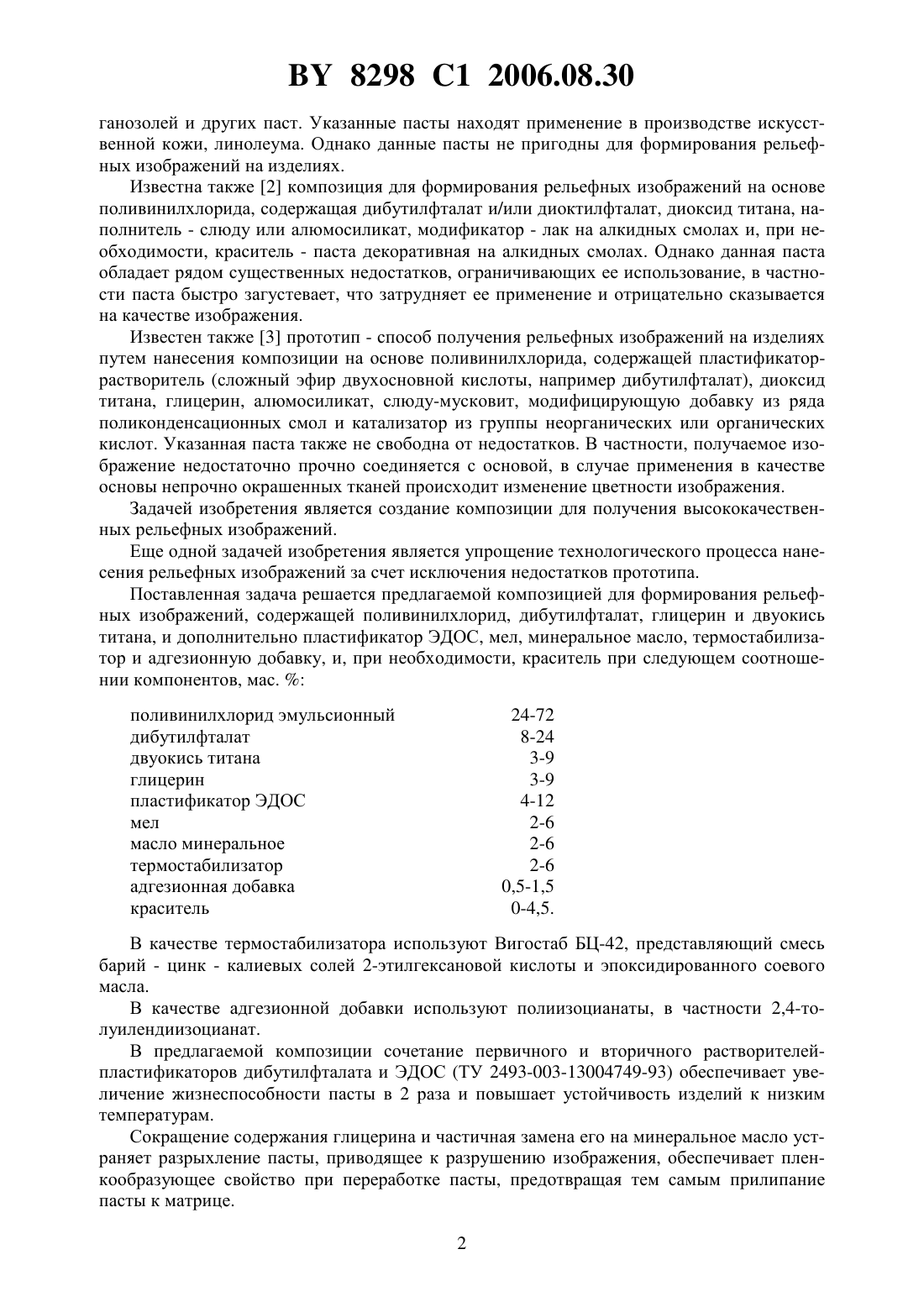

КОМПОЗИЦИЯ ДЛЯ ФОРМИРОВАНИЯ РЕЛЬЕФНЫХ ИЗОБРАЖЕНИЙ(71) Заявитель Левшунова Галина Кононовна(72) Автор Левшунова Галина Кононовна(73) Патентообладатель Левшунова Галина Кононовна(57) Композиция для формирования рельефных изображений, включающая поливинилхлорид эмульсионный, дибутилфталат, двуокись титана и глицерин, отличающаяся тем, что дополнительно содержит пластификатор ЭДОС, мел, масло минеральное, термостабилизатор Вигостаб БЦ-42, полиизоцианаты в качестве адгезионной добавки и, при необходимости, краситель при следующем соотношении компонентов, мас.поливинилхлорид эмульсионный 24,0-72,0 дибутилфталат 8,0-24,0 двуокись титана 3,0-9,0 глицерин 3,0-9,0 пластификатор ЭДОС 4,0-12,0 мел 2,0-6,0 масло минеральное 2,0-6,0 термостабилизатор 2,0-6,0 адгезионная добавка 0,5-1,5 краситель 0-4,5. Изобретение относится к легкой промышленности, в частности к композициям для формирования рельефных изображений, преимущественно на тканевой основе или на основе из винилискожи, путем нанесения многоцветного изображения на основе поливинилхлорида и может быть использовано при изготовлении аппликаций, эмблем, нашивок,шевронов и т.п. изображений на различных изделиях, например одежде, обуви, головных уборах и т.д. К указанным изображениям предъявляются достаточно жесткие требования, в частности прочность соединения изображения с основой, устойчивость к погодным условиям(температура, влажность), устойчивость к свету, к трению, к органическим растворителям,используемым при химической чистке изделий. Известна 1 композиция, содержащая эмульсионный поливинилхлорид (ПВХ) с пластификатором дибутилфталатом (ДБФ), используемая для производства пластизолей, ор 8298 1 2006.08.30 ганозолей и других паст. Указанные пасты находят применение в производстве искусственной кожи, линолеума. Однако данные пасты не пригодны для формирования рельефных изображений на изделиях. Известна также 2 композиция для формирования рельефных изображений на основе поливинилхлорида, содержащая дибутилфталат и/или диоктилфталат, диоксид титана, наполнитель - слюду или алюмосиликат, модификатор - лак на алкидных смолах и, при необходимости, краситель - паста декоративная на алкидных смолах. Однако данная паста обладает рядом существенных недостатков, ограничивающих ее использование, в частности паста быстро загустевает, что затрудняет ее применение и отрицательно сказывается на качестве изображения. Известен также 3 прототип - способ получения рельефных изображений на изделиях путем нанесения композиции на основе поливинилхлорида, содержащей пластификаторрастворитель (сложный эфир двухосновной кислоты, например дибутилфталат), диоксид титана, глицерин, алюмосиликат, слюду-мусковит, модифицирующую добавку из ряда поликонденсационных смол и катализатор из группы неорганических или органических кислот. Указанная паста также не свободна от недостатков. В частности, получаемое изображение недостаточно прочно соединяется с основой, в случае применения в качестве основы непрочно окрашенных тканей происходит изменение цветности изображения. Задачей изобретения является создание композиции для получения высококачественных рельефных изображений. Еще одной задачей изобретения является упрощение технологического процесса нанесения рельефных изображений за счет исключения недостатков прототипа. Поставленная задача решается предлагаемой композицией для формирования рельефных изображений, содержащей поливинилхлорид, дибутилфталат, глицерин и двуокись титана, и дополнительно пластификатор ЭДОС, мел, минеральное масло, термостабилизатор и адгезионную добавку, и, при необходимости, краситель при следующем соотношении компонентов, мас.поливинилхлорид эмульсионный дибутилфталат двуокись титана глицерин пластификатор ЭДОС мел масло минеральное термостабилизатор адгезионная добавка краситель В качестве термостабилизатора используют Вигостаб БЦ-42, представляющий смесь барий - цинк - калиевых солей 2-этилгексановой кислоты и эпоксидированного соевого масла. В качестве адгезионной добавки используют полиизоцианаты, в частности 2,4-толуилендиизоцианат. В предлагаемой композиции сочетание первичного и вторичного растворителейпластификаторов дибутилфталата и ЭДОС (ТУ 2493-003-13004749-93) обеспечивает увеличение жизнеспособности пасты в 2 раза и повышает устойчивость изделий к низким температурам. Сокращение содержания глицерина и частичная замена его на минеральное масло устраняет разрыхление пасты, приводящее к разрушению изображения, обеспечивает пленкообразующее свойство при переработке пасты, предотвращая тем самым прилипание пасты к матрице. 2 8298 1 2006.08.30 Ввод в композицию термостабилизатора Вигостаб БЦ-42 предотвращает деструкцию изображения. Использование в качестве адгезионной добавки полиизоцианатов, в частности 2,4 толуилендиизоцианата, приводит к увеличению сцепления ПВХ-изображения с основой. Заявляемую пасту получают следующим образом. Предварительно приготавливают раствор белил, для чего двуокись титана, мел и глицерин, взятые в требуемом соотношении, перемешивают в бисерной мельнице. В емкость насыпают компоненты, взвешенные с точностью до 1 г, в следующем порядке порошок ПВХ - белила - минеральное маслоДБФ-ЭДОС - Вигостаб БЦ-42-2,4 толуилендиизоцианат - красящие вещества. Все содержимое тщательно перемешивают деревянной лопаткой и взбивают электромешалкой до однородной массы не менее 10 мин. до образования однородной вязкой, без посторонних включений массы. Конкретные примеры составов предлагаемой пасты заданного цвета в оговоренных пределах, согласно изобретению, приведены в табл. 1. Таблица 1 Содержание компонентов, мас.Состав 1 Цвет пластизоля Белый Желтый Красный Синий Зеленый Черный Белый Желтый Красный Синий Зеленый Черный Формирование рельефного изображения на изделии осуществляют следующим образом. На предварительно подготовленную поверхность матрицы (печатной формы), представляющей негатив наносимого изображения, вначале наносят пасту преобладающего цвета и производят подсушивание пасты при температуре не выше 150 С. После охлаждения матрицы до температуры 50-70 С удаляют пасту из углублений матрицы, подлежащих заполнению пастой другого цвета, и операцию нанесения повторяют столько раз,сколько цветов в образце нашивки. Следы пасты смывают с поверхности матрицы кистью,используя минимальное количество пластификатора и излишки пластификатора удаляют с поверхности матрицы. Затем ткань изделия лицевой стороной накладывают на матрицу с заполненным пастой рисунком. Поверх укладывают последовательно полиэтиленовую пленку, подкладочную ткань, слой теплоизоляционного материала (войлок). Заготовку подвергают термопрессованию при 140-165 С. Готовое изделие имеет высокие качественные показатели. Сопоставительный анализ свойств изделий, т.е. физико-механические (качественные) показатели изделий, сформированных из заявляемой пасты и используемых в настоящее 3 8298 1 2006.08.30 время, подтверждаются результатами экспериментальной проверки, данные о которых приведены в табл. 2. Таблица 2 Устойчивость окраски ПВХ - изображения Исследуемые составы паст Заявленная прототип Состав 1 Состав 2 5 5 5 5 5 5 5 5 5 5 5 4 5 5 4 5 5 4(устойчивость окраски ПВХизображения в баллах) К стиркам К дистиллированной воде К органическим растворителям К трению К свету К погоде Морозостойкость Прочность связи между слоями подкладочной с основной, н/мм Кроме того, при введении заявленных компонентов внешний вид изделия улучшился,поверхность гладкая, более жесткая, так как появилась возможность качественного втирания паст в формы, увеличился срок хранения и носки изделия. Ввод наполнителей в пасту и замена на более дешевые химические материалы, не изменяя качественных показателей, приводит также к значительному снижению себестоимости полимерной пасты, а значит и готовой продукции. Источники информации 1. Минскер К.С., Федосеева Г.Е. Деструкция и стабилизация ПВХ. - . Химия, 1979. 2. Заявка на выдачу патента РБ на изобретение 970068, 1998. 3. Заявка на выдачу патента РБ на изобретение а 19980946, 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
