Устройство для нереста рыб

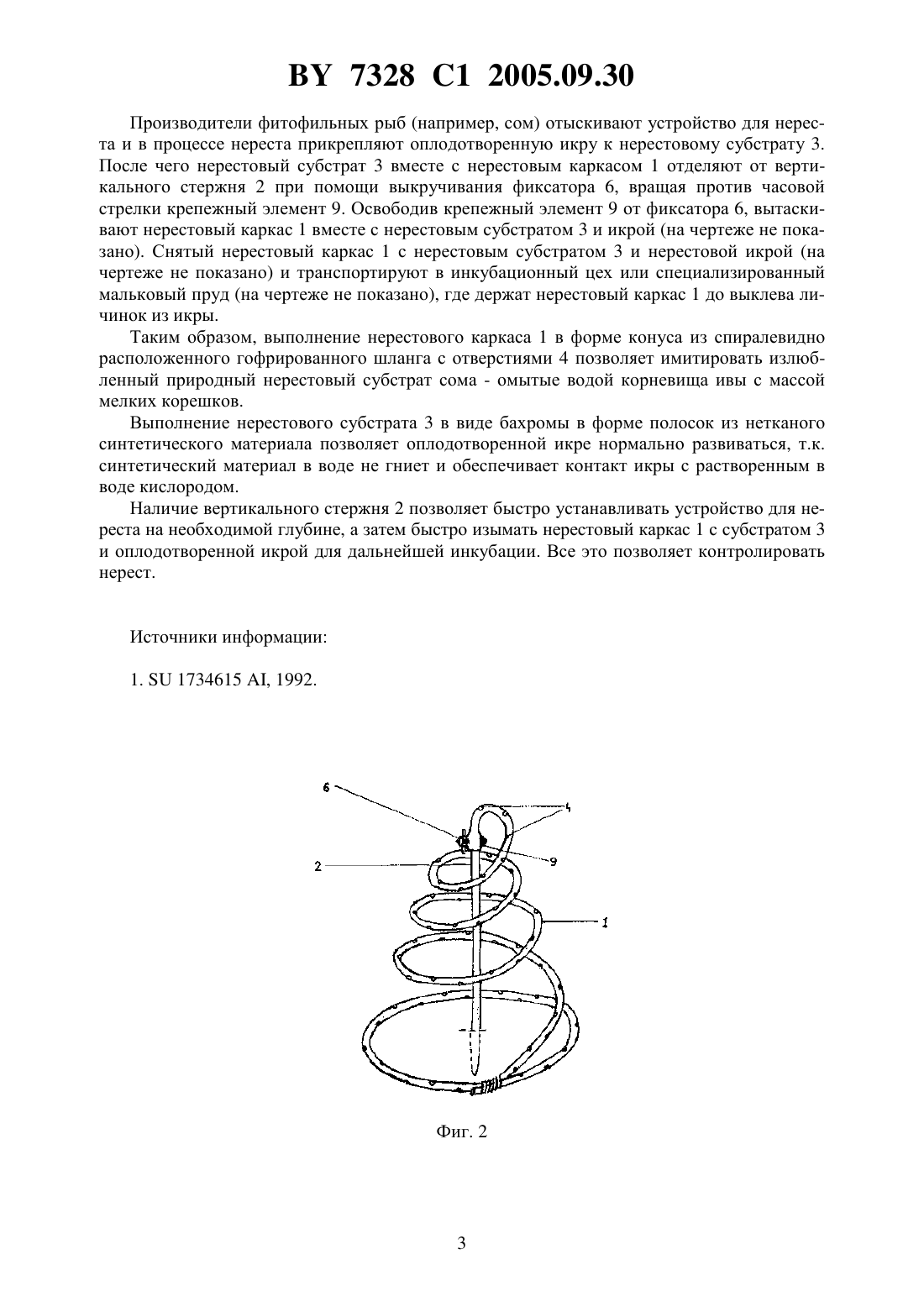

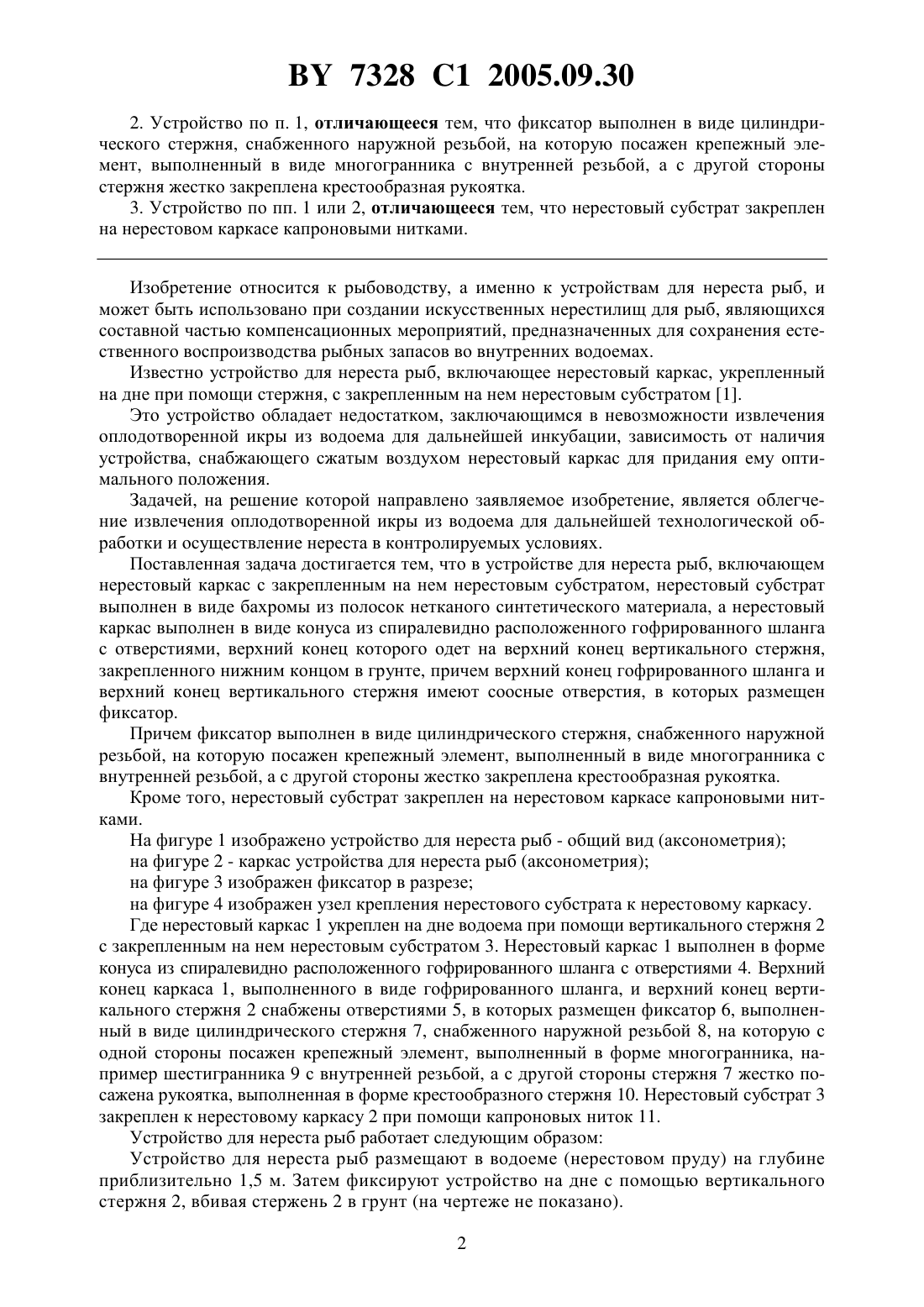

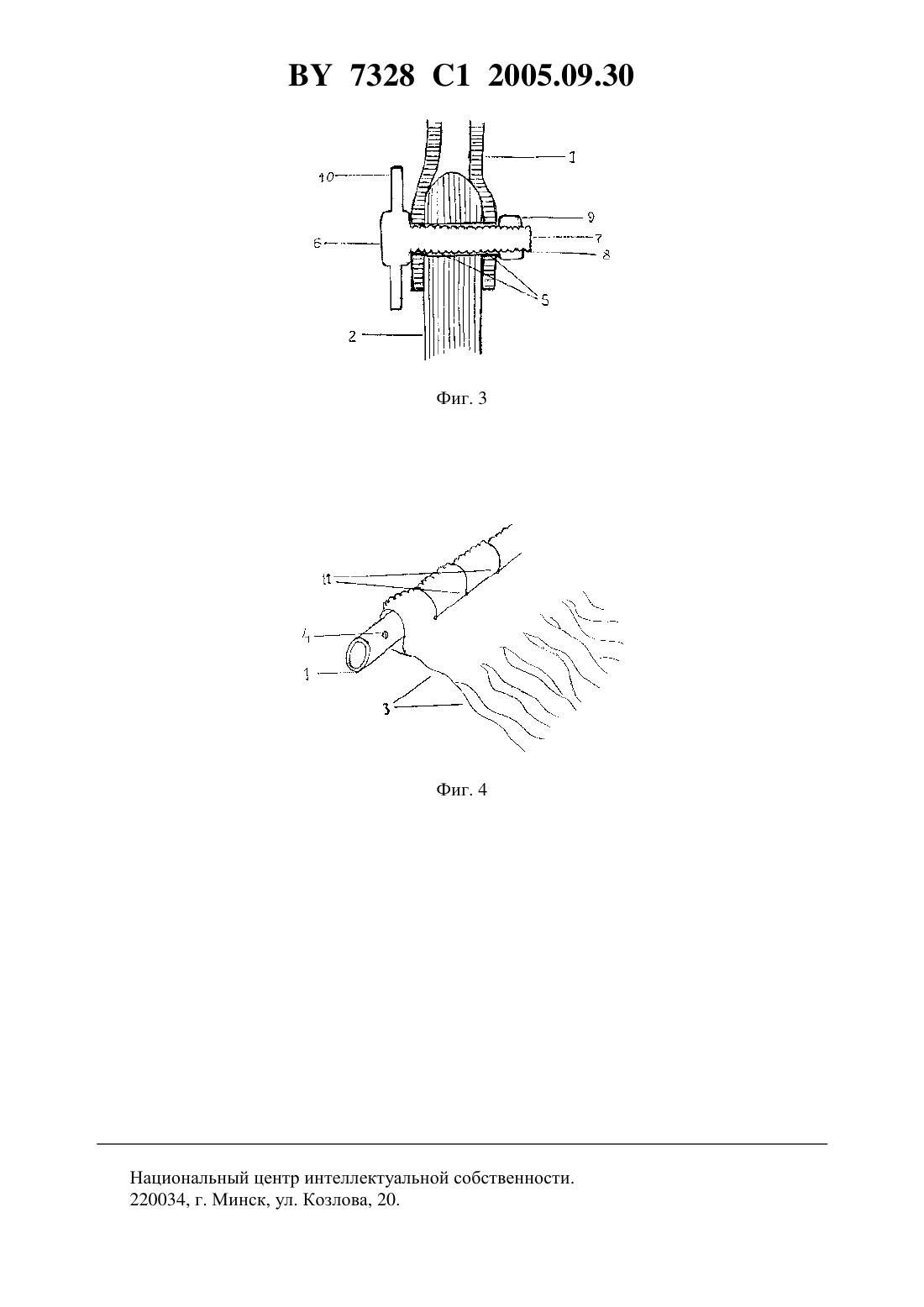

(51)01 61/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НЕРЕСТА РЫБ(71) Заявитель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(72) Авторы Ус Василий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Институт рыбного хозяйства Национальной академии наук Беларуси(57) 1. Устройство для нереста рыб, включающее нерестовый каркас с закрепленным на нем нерестовым субстратом, отличающееся тем, что нерестовый субстрат выполнен в виде бахромы из полосок нетканого синтетического материала, а нерестовый каркас выполнен в виде конуса из спиралевидно расположенного гофрированного шланга с отверстиями,верхний конец которого одет на верхний конец вертикального стержня, закрепленного нижним концом в грунте, причем верхний конец гофрированного шланга и верхний конец вертикального стержня имеют соосные отверстия, в которых размещен фиксатор. 7328 1 2005.09.30 2. Устройство по п. 1, отличающееся тем, что фиксатор выполнен в виде цилиндрического стержня, снабженного наружной резьбой, на которую посажен крепежный элемент, выполненный в виде многогранника с внутренней резьбой, а с другой стороны стержня жестко закреплена крестообразная рукоятка. 3. Устройство по пп. 1 или 2, отличающееся тем, что нерестовый субстрат закреплен на нерестовом каркасе капроновыми нитками. Изобретение относится к рыбоводству, а именно к устройствам для нереста рыб, и может быть использовано при создании искусственных нерестилищ для рыб, являющихся составной частью компенсационных мероприятий, предназначенных для сохранения естественного воспроизводства рыбных запасов во внутренних водоемах. Известно устройство для нереста рыб, включающее нерестовый каркас, укрепленный на дне при помощи стержня, с закрепленным на нем нерестовым субстратом 1. Это устройство обладает недостатком, заключающимся в невозможности извлечения оплодотворенной икры из водоема для дальнейшей инкубации, зависимость от наличия устройства, снабжающего сжатым воздухом нерестовый каркас для придания ему оптимального положения. Задачей, на решение которой направлено заявляемое изобретение, является облегчение извлечения оплодотворенной икры из водоема для дальнейшей технологической обработки и осуществление нереста в контролируемых условиях. Поставленная задача достигается тем, что в устройстве для нереста рыб, включающем нерестовый каркас с закрепленным на нем нерестовым субстратом, нерестовый субстрат выполнен в виде бахромы из полосок нетканого синтетического материала, а нерестовый каркас выполнен в виде конуса из спиралевидно расположенного гофрированного шланга с отверстиями, верхний конец которого одет на верхний конец вертикального стержня,закрепленного нижним концом в грунте, причем верхний конец гофрированного шланга и верхний конец вертикального стержня имеют соосные отверстия, в которых размещен фиксатор. Причем фиксатор выполнен в виде цилиндрического стержня, снабженного наружной резьбой, на которую посажен крепежный элемент, выполненный в виде многогранника с внутренней резьбой, а с другой стороны жестко закреплена крестообразная рукоятка. Кроме того, нерестовый субстрат закреплен на нерестовом каркасе капроновыми нитками. На фигуре 1 изображено устройство для нереста рыб - общий вид (аксонометрия) на фигуре 2 - каркас устройства для нереста рыб (аксонометрия) на фигуре 3 изображен фиксатор в разрезе на фигуре 4 изображен узел крепления нерестового субстрата к нерестовому каркасу. Где нерестовый каркас 1 укреплен на дне водоема при помощи вертикального стержня 2 с закрепленным на нем нерестовым субстратом 3. Нерестовый каркас 1 выполнен в форме конуса из спиралевидно расположенного гофрированного шланга с отверстиями 4. Верхний конец каркаса 1, выполненного в виде гофрированного шланга, и верхний конец вертикального стержня 2 снабжены отверстиями 5, в которых размещен фиксатор 6, выполненный в виде цилиндрического стержня 7, снабженного наружной резьбой 8, на которую с одной стороны посажен крепежный элемент, выполненный в форме многогранника, например шестигранника 9 с внутренней резьбой, а с другой стороны стержня 7 жестко посажена рукоятка, выполненная в форме крестообразного стержня 10. Нерестовый субстрат 3 закреплен к нерестовому каркасу 2 при помощи капроновых ниток 11. Устройство для нереста рыб работает следующим образом Устройство для нереста рыб размещают в водоеме (нерестовом пруду) на глубине приблизительно 1,5 м. Затем фиксируют устройство на дне с помощью вертикального стержня 2, вбивая стержень 2 в грунт (на чертеже не показано). 2 7328 1 2005.09.30 Производители фитофильных рыб (например, сом) отыскивают устройство для нереста и в процессе нереста прикрепляют оплодотворенную икру к нерестовому субстрату 3. После чего нерестовый субстрат 3 вместе с нерестовым каркасом 1 отделяют от вертикального стержня 2 при помощи выкручивания фиксатора 6, вращая против часовой стрелки крепежный элемент 9. Освободив крепежный элемент 9 от фиксатора 6, вытаскивают нерестовый каркас 1 вместе с нерестовым субстратом 3 и икрой (на чертеже не показано). Снятый нерестовый каркас 1 с нерестовым субстратом 3 и нерестовой икрой (на чертеже не показано) и транспортируют в инкубационный цех или специализированный мальковый пруд (на чертеже не показано), где держат нерестовый каркас 1 до выклева личинок из икры. Таким образом, выполнение нерестового каркаса 1 в форме конуса из спиралевидно расположенного гофрированного шланга с отверстиями 4 позволяет имитировать излюбленный природный нерестовый субстрат сома - омытые водой корневища ивы с массой мелких корешков. Выполнение нерестового субстрата 3 в виде бахромы в форме полосок из нетканого синтетического материала позволяет оплодотворенной икре нормально развиваться, т.к. синтетический материал в воде не гниет и обеспечивает контакт икры с растворенным в воде кислородом. Наличие вертикального стержня 2 позволяет быстро устанавливать устройство для нереста на необходимой глубине, а затем быстро изымать нерестовый каркас 1 с субстратом 3 и оплодотворенной икрой для дальнейшей инкубации. Все это позволяет контролировать нерест. Источники информации 1.1734615 , 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
