Туалет для комнатных животных, например, кошек

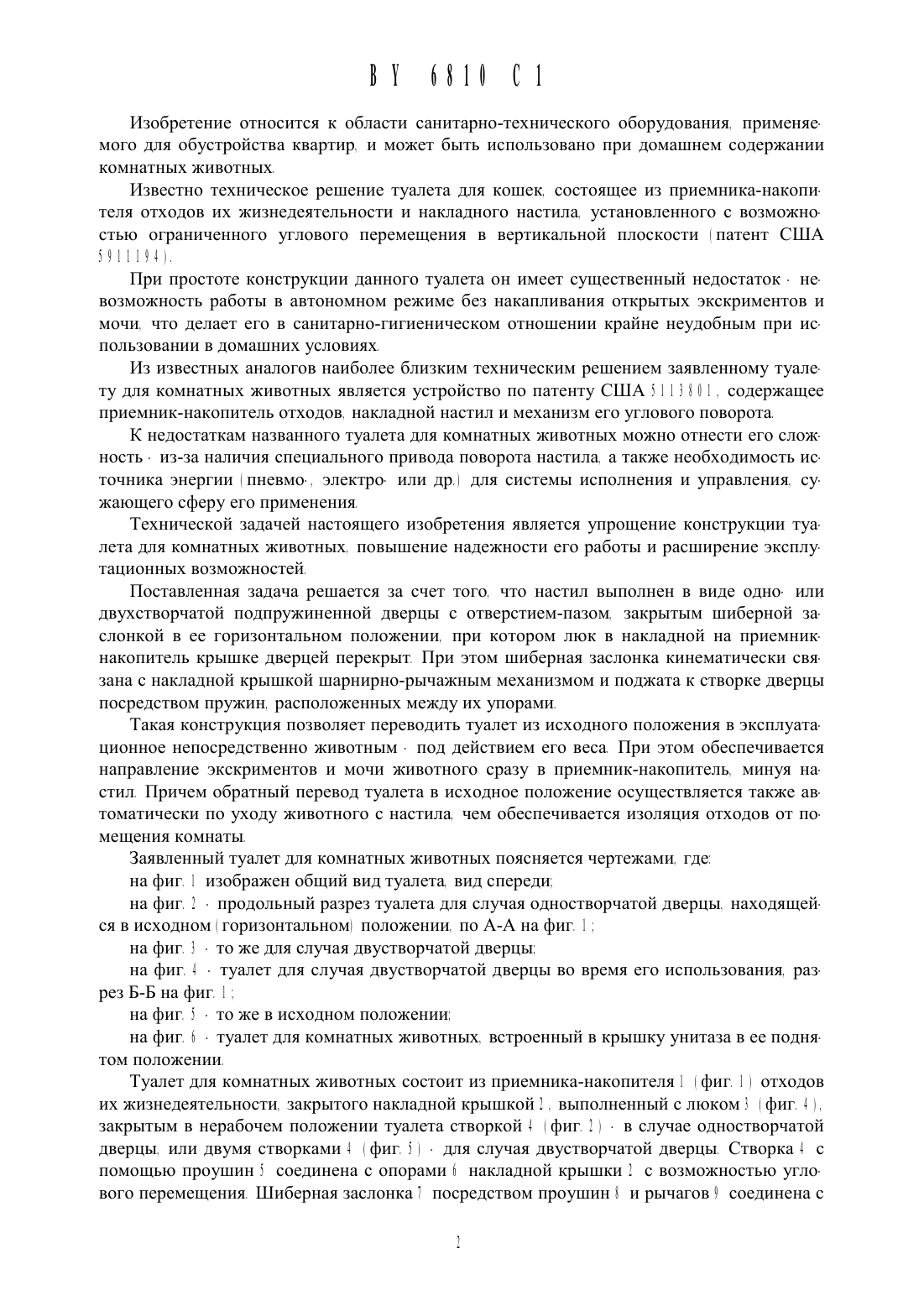

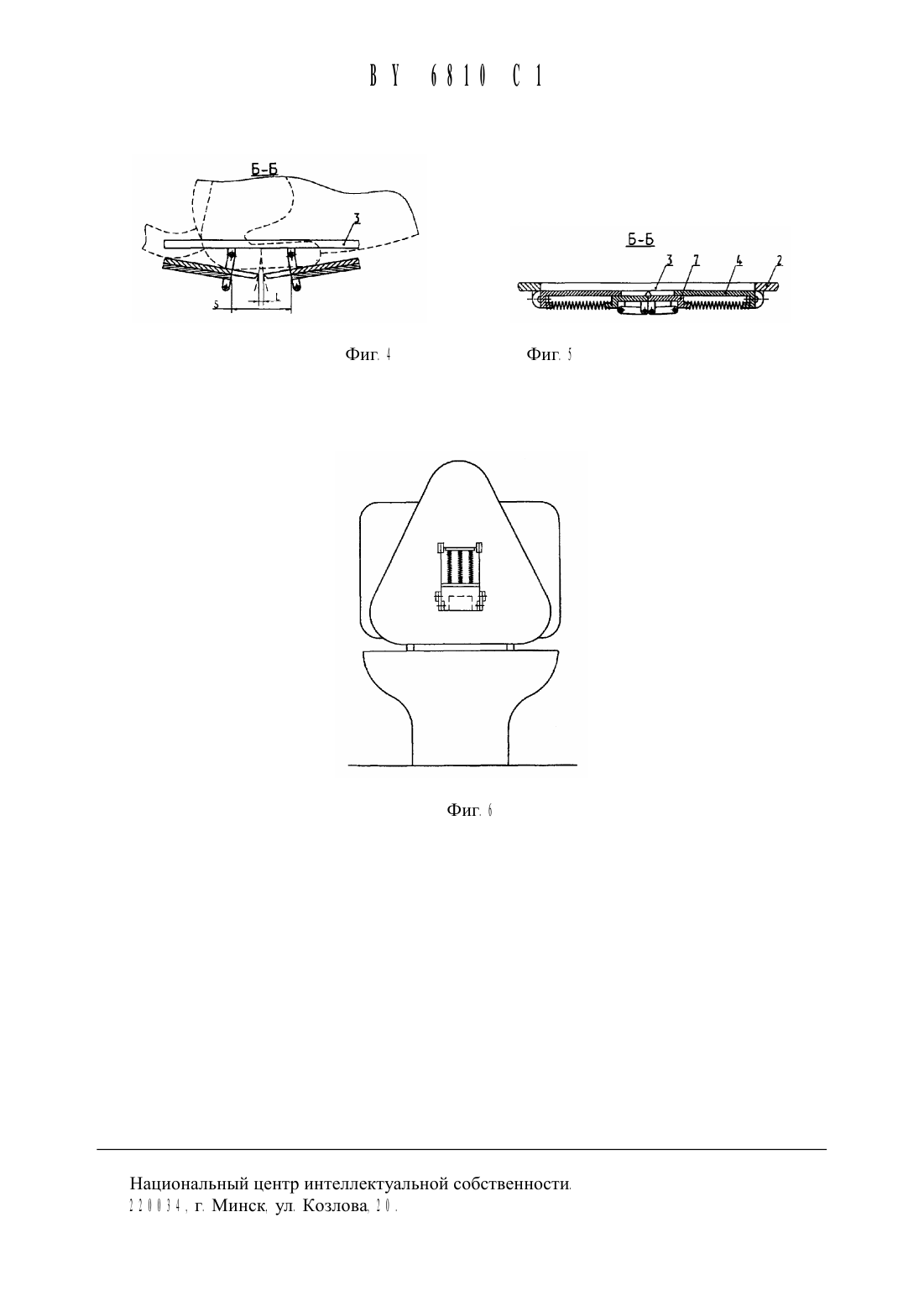

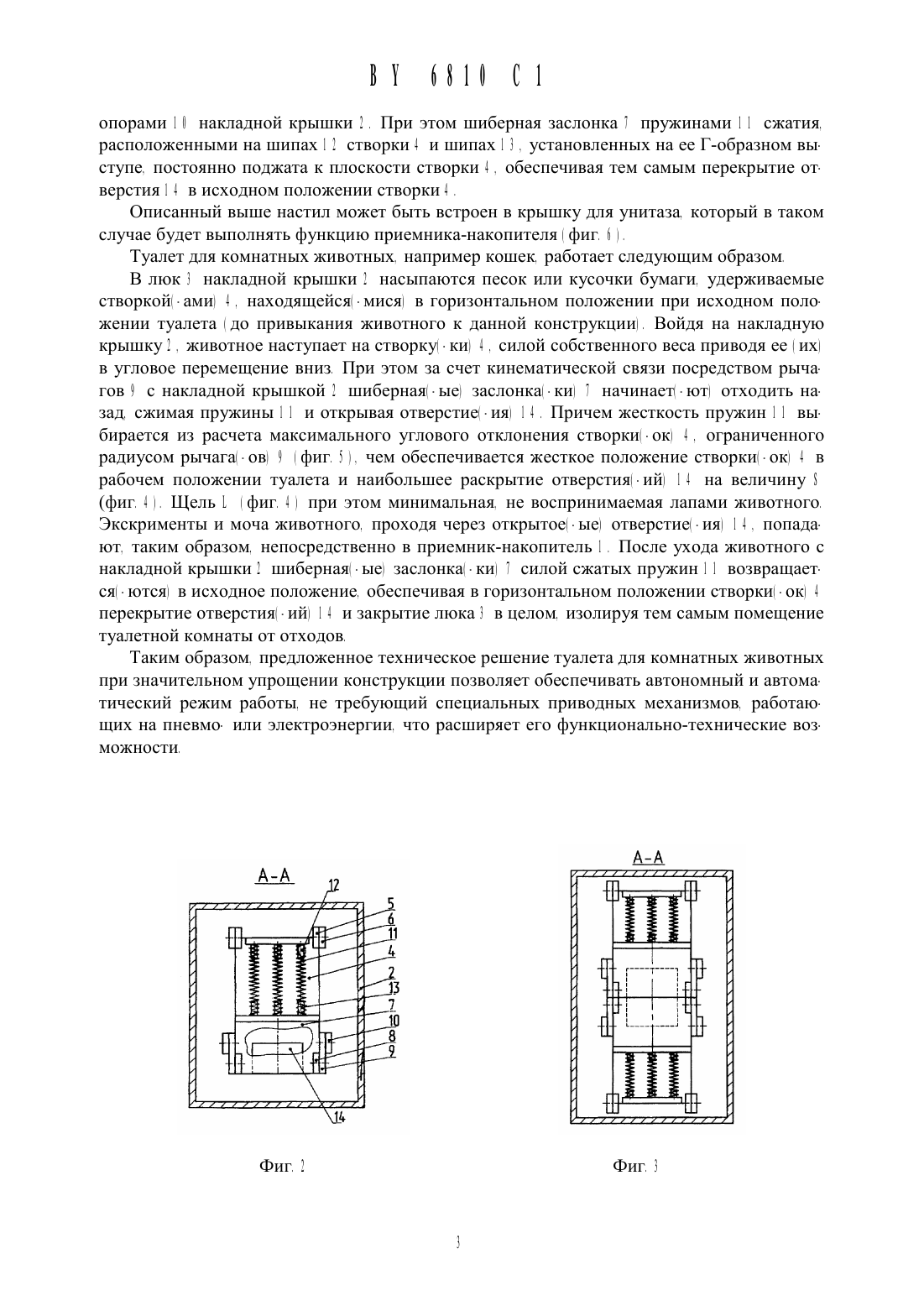

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ1121 Авторы Будеев Владимир Петрович Моргун Александр Александрович Марченко Виктор Михайлович Войтов Николай Иванович 113 Т 11111 Патентообладатель Будеев Владимир Петрович Моргун Александр Александрович Марченко Виктор Михайлович Войтов Николай Иванович 1 В Т 11 Заявитель Будеев Владимир Петрович Моргун Александр Александрович Марченко Виктор Михай лович Войтов Николай Иванович 113 Т 1Туалет для комнатных животных. например кощек. состоящий из приемника-накопителя отходов и расположенного на нем с возможностью ограниченного углового перемещения в вертикальной плоскости настила. отличающийся тем. что настил выполнен в виде одно- или двухстворчатой подпружиненной дверцы с отверстием. закрывающей в ее горизонтальном положении люк накладной на приемник-накопитель крыщки. кинематически связанной со створкой и щиберной заслонкой. перекрывающей при закрытой дверце ее отверстие и установленной на ней с возможностью совместного углового перемещения и одновременного возвратно-поступательного движенияИзобретение относится К области санитарно-технического оборудования. применяемого для обустройства квартир. И может быть использовано при домашнем содержании Комнатных животных.Известно техническое решение туалета для кошек. состоящее из приемника-накопителя отходов их жизнедеятельности и накладного настила установленного с возможностью ограниченного углового перемещения в вертикальной плоскости патент США 5 9 1 1 1 9 4 4.При простоте конструкции данного туалета он имеет существенный недостаток - невозможность работы в автономном режиме без накапливания открытых экскриментов и мочи. что делает его в санитарно-гигиеническом отношении крайне неудобным при использовании в домашних условиях.Из известных аналогов наиболее близким техническим решением заявленному туалету для комнатных животных является устройство по патенту США 5 1 1 3 8 0 1 . содержащее приемник-накопитель отходов. накладной настил и механизм его углового поворота.К недостаткам названного туалета для комнатных животных можно отнести его сложность - из-за наличия специального привода поворота настила. а также необходимость источника энергии 4 пневмо-. электро- или др.) для системы исполнения и управления. сужающего сферу его примененияТехнической задачей настоящего изобретения является упрощение конструкции туалета для комнатных животных. повышение надежности его работы и расширение эксплутационнь 1 х возможностейПоставленная задача решается за счет того. что настил выполнен в виде одно- или двухстворчатой подпружиненной дверцы с отверстием-пазом. закрытым шиберной заслонкой в ее горизонтальном положении. при котором люк в накладной на приемникнакопитель крышке дверцей перекрыт. При этом шиберная заслонка кинематически связана с накладной крышкой шарнирно-рычажным механизмом и поджата к створке дверцы посредством пружин. расположенных между их упорамиТакая конструкция позволяет переводить туалет из исходного положения в эксплуатационное непосредственно животным - под действием его веса При этом обеспечивается направление экскриментов и мочи животного сразу в приемник-накопитель. минуя настил. Причем обратный перевод туалета в исходное положение осуществляется также автоматически по уходу животного с настила. чем обеспечивается изоляция отходов от помещения комнатыЗаявленный туалет для комнатных животных поясняется чертежами. гдена фиг 4 изображен общий вид туалета вид спередина фиг 2 - продольный разрез туалета для случая одностворчатой дверцы. находящейся в исходном 4 горизонтальном) положении. по А-А на фиг. 4на фиг 3 - то же для случая двустворчатой дверцына фиг 4 - туалет для случая двустворчатой дверцы во время его использования. разрез Б-Б на фиг 1на фиг. 6 - туалет для комнатных животных. встроенный в крышку унитаза в ее поднятом положении.Туалет для комнатных животных состоит из приемника-накопителя 1 4 фиг 1 4 отходов их жизнедеятельности. закрытого накладной крышкой 2 . выполненный с люком 3 4 фиг 4 4. закрытым в нерабочем положении туалета створкой 4 фиг 2 4 - в случае одностворчатой дверцы. или двумя створками 4 фиг 5 4 - для случая двустворчатой дверцы. Створка 4 с помощью проушин 5 соединена с опорами 6 накладной крышки 2 с возможностью углового перемещения. Шиберная заслонка 7 посредством проушин 8 и рычагов 9 соединена сопорами 4 44 накладной крышки 2 . При этом шиберная заслонка 4 пружинами 4 4 сжатия. расположенными на шипах 4 2 створки 4 и шипах 4 4 . установленных на ее Г-образном вь 1 ступе. постоянно поджата К плоскости створки 4 . обеспечивая тем самым перекрытие отверстия 4 4 в исходном положении створки 4 .Описанный выше настил может быть встроен в крышку для унитаза. который в таком случае будет выполнять функцию приемника-накопителя 4 фиг. 6 4 .Туалет для комнатных животных. например кошек. работает следующим образом.В люк 4 накладной крышки 2 насыпаются песок или кусочки бумаги. удерживаемые створкой 4 - ами 4 4 . находящейся 4 - мися 4 в горизонтальном положении при исходном положении туалета 4 до привыкания животного к данной конструкции 4 Войдя на накладную крышку 2 . животное наступает на створку 4 - ки 4 4 . силой собственного веса приводя ее 4 их 4 в угловое перемещение вниз При этом за счет кинематической связи посредством рь 1 чагов 9 с накладной крышкой 2 шиберная 4-ые 4 заслонка 4-ки 4 4 начинает 4-ют 4 отходить назад. сжимая пружины 4 4 и открывая отверстие 4 - ия 4 4 4 . Причем жесткость пружин 4 4 вь 1 бирается из расчета максимального углового отклонения створки 4-ок 4 4 . ограниченного радиусом рычага 4 - ов 4 9 фиг 5 4. чем обеспечивается жесткое положение створки 4 - ок 4 4 в рабочем положении туалета и наибольшее раскрытие отверстия 4-ий 4 44 на величину 5(фиг. 4 44 Щель 4 фиг 4 4 при этом минимальная. не воспринимаемая лапами животного Экскрименты и моча животного. проходя через открытое 4 - ые 4 отверстие 4 - ия 4 4 4 . попадают. таким образом. непосредственно в приемник-накопитель 4 . После ухода животного с накладной крышки 2 шиберная 4-ь 1 е 4 заслонка 4-ки 4 4 силой сжатых пружин 4 4 возвращается 4 - ются 4 в исходное положение. обеспечивая в горизонтальном положении створки 4 - ок 4 4 перекрытие отверстия 4 - ий 4 4 4 и закрытие люка 4 в целом. изолируя тем самым помещение туалетной комнаты от отходов.Таким образом. предложенное техническое решение туалета для комнатных животных при значительном упрощении конструкции позволяет обеспечивать автономный и автоматический режим работы. не требующий специальных приводных механизмов. работающих на пневмо- или электроэнергии. что расширяет его функционально-технические возможностиСССССС гп кн пс-гччьчъчкчцъш ЦвНациональный центр Интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
