Способ ускоренного определения физических показателей асфальтобетона

Номер патента: 5410

Опубликовано: 30.09.2003

Авторы: Жайлович Игорь Львович, Кривошей Андрей Федорович

Скачать PDF файл.

Текст

Смотреть все

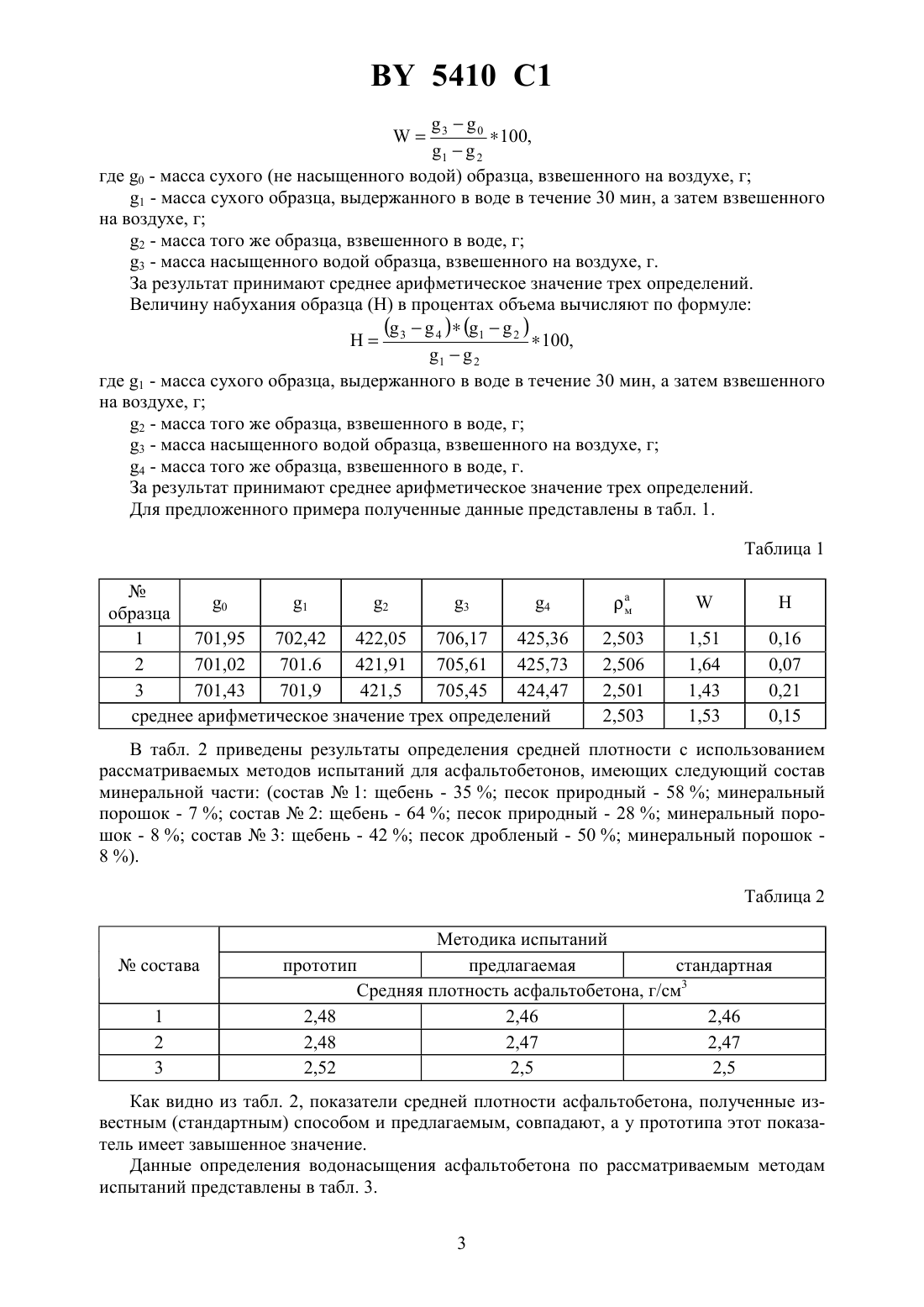

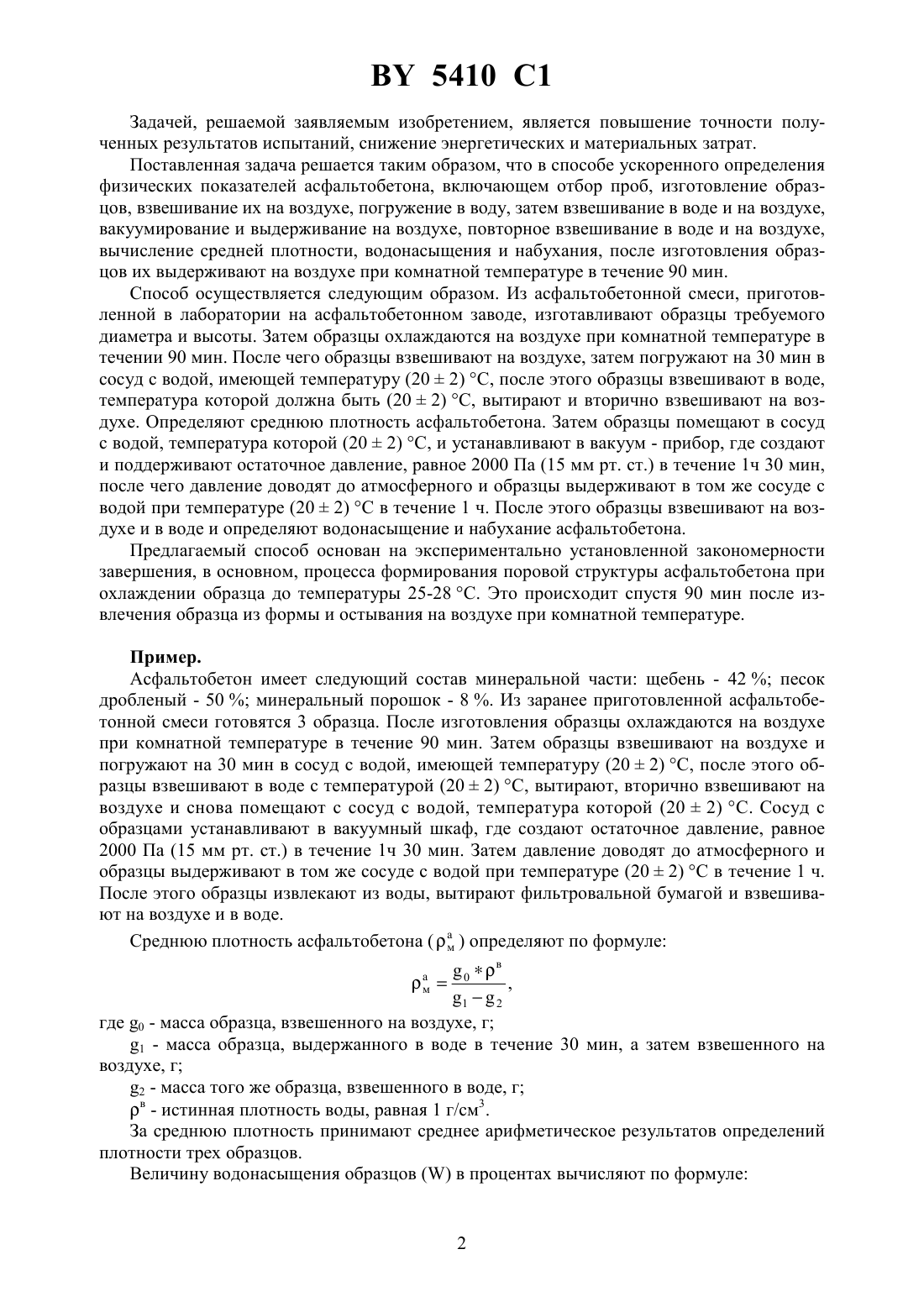

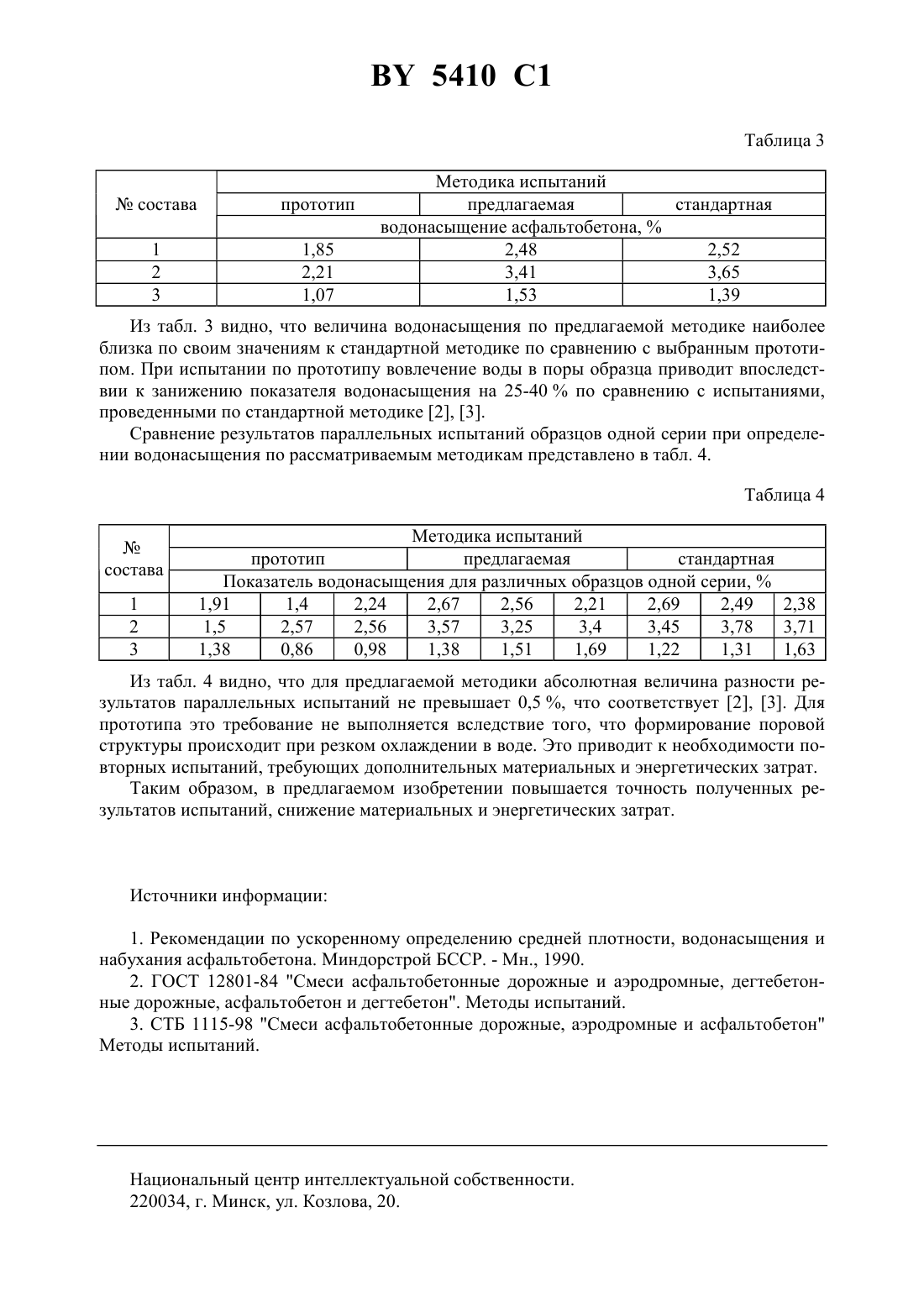

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ УСКОРЕННОГО ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ ПОКАЗАТЕЛЕЙ АСФАЛЬТОБЕТОНА(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Жайлович Игорь Львович Кривошей Андрей Федорович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Способ ускоренного определения физических показателей асфальтобетона, включающий отбор проб, изготовление образцов, взвешивание их на воздухе, погружение в воду,взвешивание в воде и на воздухе, вакуумирование и выдерживание на воздухе, повторное взвешивание в воде и на воздухе и вычисление средней плотности, водонасыщения и набухания, отличающийся тем, что после изготовления образцы выдерживают на воздухе при комнатной температуре в течение 90 мин.(56) Рекомендации по ускоренному определению средней плотности, водонасыщения и набухания асфальтобетона. - Мн., 1990. - С. 5-7. Гезенцвей Л.Б. Асфальтовый бетон. - М. Издательство литературы по строительству,1964. - С. 431-435. Справочник по дорожно-строительным материалам / Под редакцией Н.В. Горелышева. М. Транспорт, 1972. - С. 195-207. Изобретение относится к испытаниям дорожно-строительных материалов, а именно к определению физических показателей асфальтобетона. Известен способ определения физических показателей асфальтобетона, включающий отбор проб, изготовление образцов, взвешивание их на воздухе, погружение в воду, затем взвешивание в воде и на воздухе, вакуумирование и выдерживание на воздухе, повторное взвешивание в воде и на воздухе, вычисление средней плотности, водонасыщения и набухания 1. В известном способе формирование поровой структуры образцов происходит в воде,что сопровождается интенсивной усадкой битума в межзерновом пространстве с вовлечением туда воды. Происходит уменьшение количества закрытых пор за счет увеличения эффективного порового пространства с содержащейся в нем водой. Это приводит к искажению показателей плотности и водонасыщения. 5410 1 Задачей, решаемой заявляемым изобретением, является повышение точности полученных результатов испытаний, снижение энергетических и материальных затрат. Поставленная задача решается таким образом, что в способе ускоренного определения физических показателей асфальтобетона, включающем отбор проб, изготовление образцов, взвешивание их на воздухе, погружение в воду, затем взвешивание в воде и на воздухе,вакуумирование и выдерживание на воздухе, повторное взвешивание в воде и на воздухе,вычисление средней плотности, водонасыщения и набухания, после изготовления образцов их выдерживают на воздухе при комнатной температуре в течение 90 мин. Способ осуществляется следующим образом. Из асфальтобетонной смеси, приготовленной в лаборатории на асфальтобетонном заводе, изготавливают образцы требуемого диаметра и высоты. Затем образцы охлаждаются на воздухе при комнатной температуре в течении 90 мин. После чего образцы взвешивают на воздухе, затем погружают на 30 мин в сосуд с водой, имеющей температуру (202) С, после этого образцы взвешивают в воде,температура которой должна быть (202) С, вытирают и вторично взвешивают на воздухе. Определяют среднюю плотность асфальтобетона. Затем образцы помещают в сосуд с водой, температура которой (202) С, и устанавливают в вакуум - прибор, где создают и поддерживают остаточное давление, равное 2000 Па (15 мм рт. ст.) в течение 1 ч 30 мин,после чего давление доводят до атмосферного и образцы выдерживают в том же сосуде с водой при температуре (202) С в течение 1 ч. После этого образцы взвешивают на воздухе и в воде и определяют водонасыщение и набухание асфальтобетона. Предлагаемый способ основан на экспериментально установленной закономерности завершения, в основном, процесса формирования поровой структуры асфальтобетона при охлаждении образца до температуры 25-28 С. Это происходит спустя 90 мин после извлечения образца из формы и остывания на воздухе при комнатной температуре. Пример. Асфальтобетон имеет следующий состав минеральной части щебень - 42 песок дробленый - 50 минеральный порошок - 8 . Из заранее приготовленной асфальтобетонной смеси готовятся 3 образца. После изготовления образцы охлаждаются на воздухе при комнатной температуре в течение 90 мин. Затем образцы взвешивают на воздухе и погружают на 30 мин в сосуд с водой, имеющей температуру (202) С, после этого образцы взвешивают в воде с температурой (202) С, вытирают, вторично взвешивают на воздухе и снова помещают с сосуд с водой, температура которой (202) С. Сосуд с образцами устанавливают в вакуумный шкаф, где создают остаточное давление, равное 2000 Па (15 мм рт. ст.) в течение 1 ч 30 мин. Затем давление доводят до атмосферного и образцы выдерживают в том же сосуде с водой при температуре (202) С в течение 1 ч. После этого образцы извлекают из воды, вытирают фильтровальной бумагой и взвешивают на воздухе и в воде. Среднюю плотность асфальтобетона (а ) определяют по формуле м 0 в,12 где 0 - масса образца, взвешенного на воздухе, г 1 - масса образца, выдержанного в воде в течение 30 мин, а затем взвешенного на воздухе, г 2 - масса того же образца, взвешенного в воде, г в - истинная плотность воды, равная 1 г/см 3. За среднюю плотность принимают среднее арифметическое результатов определений плотности трех образцов. Величину водонасыщения образцовв процентах вычисляют по формуле а м 5410 1 30100,12 где 0 - масса сухого (не насыщенного водой) образца, взвешенного на воздухе, г 1 - масса сухого образца, выдержанного в воде в течение 30 мин, а затем взвешенного на воздухе, г 2 - масса того же образца, взвешенного в воде, г 3 - масса насыщенного водой образца, взвешенного на воздухе, г. За результат принимают среднее арифметическое значение трех определений. Величину набухания образца (Н) в процентах объема вычисляют по формуле(4 ) (12 )3100,12 где 1 - масса сухого образца, выдержанного в воде в течение 30 мин, а затем взвешенного на воздухе, г 2 - масса того же образца, взвешенного в воде, г 3 - масса насыщенного водой образца, взвешенного на воздухе, г 4 - масса того же образца, взвешенного в воде, г. За результат принимают среднее арифметическое значение трех определений. Для предложенного примера полученные данные представлены в табл. 1. 0 1 2 3 4 образца 1 701,95 702,42 422,05 706,17 425,36 2 701,02 701.6 421,91 705,61 425,73 3 701,43 701,9 421,5 705,45 424,47 среднее арифметическое значение трех определений В табл. 2 приведены результаты определения средней плотности с использованием рассматриваемых методов испытаний для асфальтобетонов, имеющих следующий состав минеральной части (состав 1 щебень - 35 песок природный - 58 минеральный порошок - 7 состав 2 щебень - 64 песок природный - 28 минеральный порошок - 8 состав 3 щебень - 42 песок дробленый - 50 минеральный порошок 8 ). Таблица 2 Методика испытаний прототип предлагаемая стандартная Средняя плотность асфальтобетона, г/см 3 2,48 2,46 2,46 2,48 2,47 2,47 2,52 2,5 2,5 Как видно из табл. 2, показатели средней плотности асфальтобетона, полученные известным (стандартным) способом и предлагаемым, совпадают, а у прототипа этот показатель имеет завышенное значение. Данные определения водонасыщения асфальтобетона по рассматриваемым методам испытаний представлены в табл. 3. 3 Методика испытаний предлагаемая стандартная водонасыщение асфальтобетона,2,48 2,52 3,41 3,65 1,53 1,39 Из табл. 3 видно, что величина водонасыщения по предлагаемой методике наиболее близка по своим значениям к стандартной методике по сравнению с выбранным прототипом. При испытании по прототипу вовлечение воды в поры образца приводит впоследствии к занижению показателя водонасыщения на 25-40 по сравнению с испытаниями,проведенными по стандартной методике 2, 3. Сравнение результатов параллельных испытаний образцов одной серии при определении водонасыщения по рассматриваемым методикам представлено в табл. 4. Таблица 4 Методика испытаний прототип предлагаемая стандартная Показатель водонасыщения для различных образцов одной серии,1,91 1,4 2,24 2,67 2,56 2,21 2,69 2,49 2,38 1,5 2,57 2,56 3,57 3,25 3,4 3,45 3,78 3,71 1,38 0,86 0,98 1,38 1,51 1,69 1,22 1,31 1,63 Из табл. 4 видно, что для предлагаемой методики абсолютная величина разности результатов параллельных испытаний не превышает 0,5 , что соответствует 2, 3. Для прототипа это требование не выполняется вследствие того, что формирование поровой структуры происходит при резком охлаждении в воде. Это приводит к необходимости повторных испытаний, требующих дополнительных материальных и энергетических затрат. Таким образом, в предлагаемом изобретении повышается точность полученных результатов испытаний, снижение материальных и энергетических затрат. Источники информации 1. Рекомендации по ускоренному определению средней плотности, водонасыщения и набухания асфальтобетона. Миндорстрой БССР. - Мн., 1990. 2. ГОСТ 12801-84 Смеси асфальтобетонные дорожные и аэродромные, дегтебетонные дорожные, асфальтобетон и дегтебетон. Методы испытаний. 3. СТБ 1115-98 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон Методы испытаний. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: G01N 33/42

Метки: ускоренного, показателей, способ, определения, асфальтобетона, физических

Код ссылки

<a href="https://by.patents.su/4-5410-sposob-uskorennogo-opredeleniya-fizicheskih-pokazatelejj-asfaltobetona.html" rel="bookmark" title="База патентов Беларуси">Способ ускоренного определения физических показателей асфальтобетона</a>

Похожие патенты
