Устройство для жидкостной обработки саженцев в процессе их посадки или выкопки

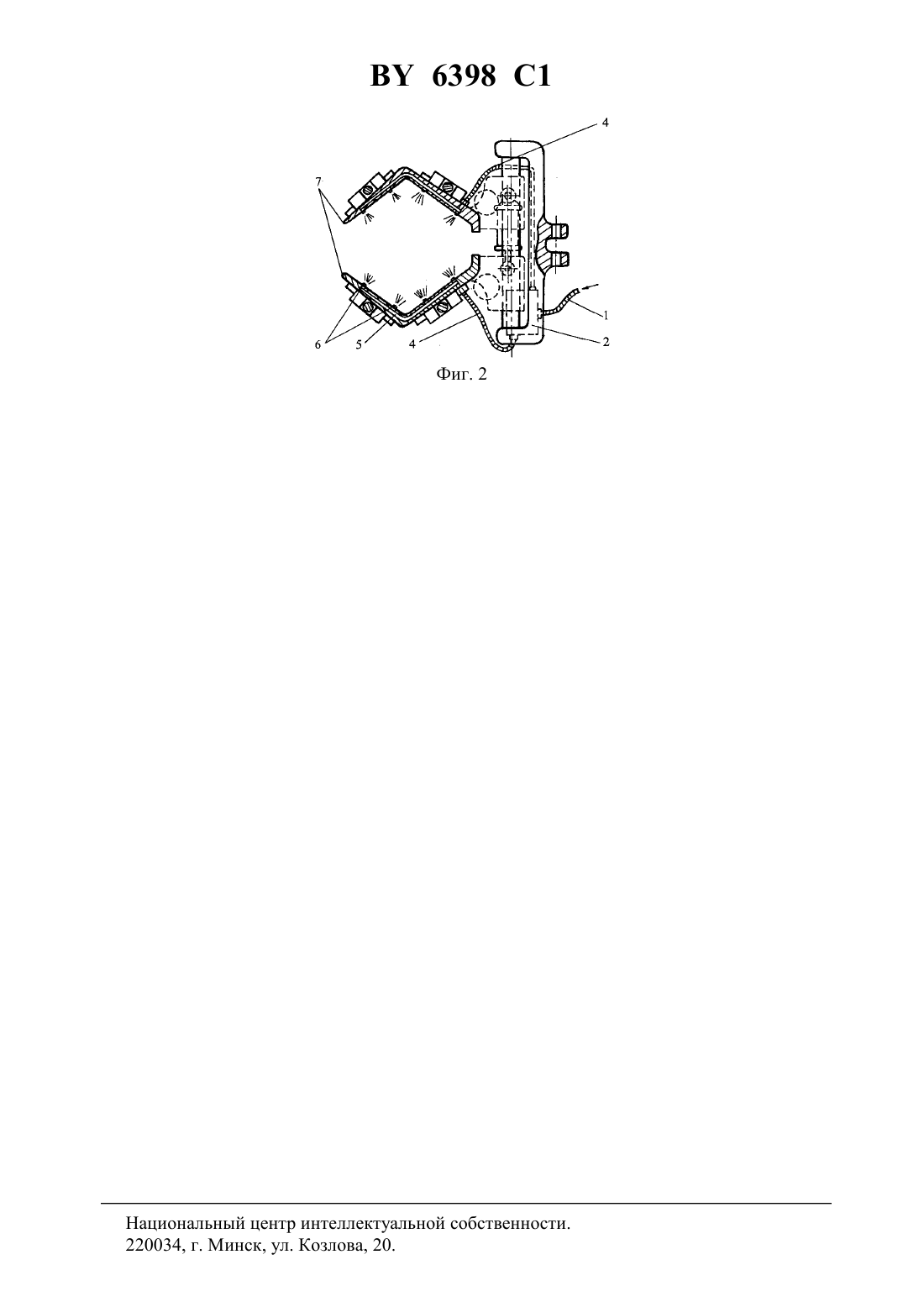

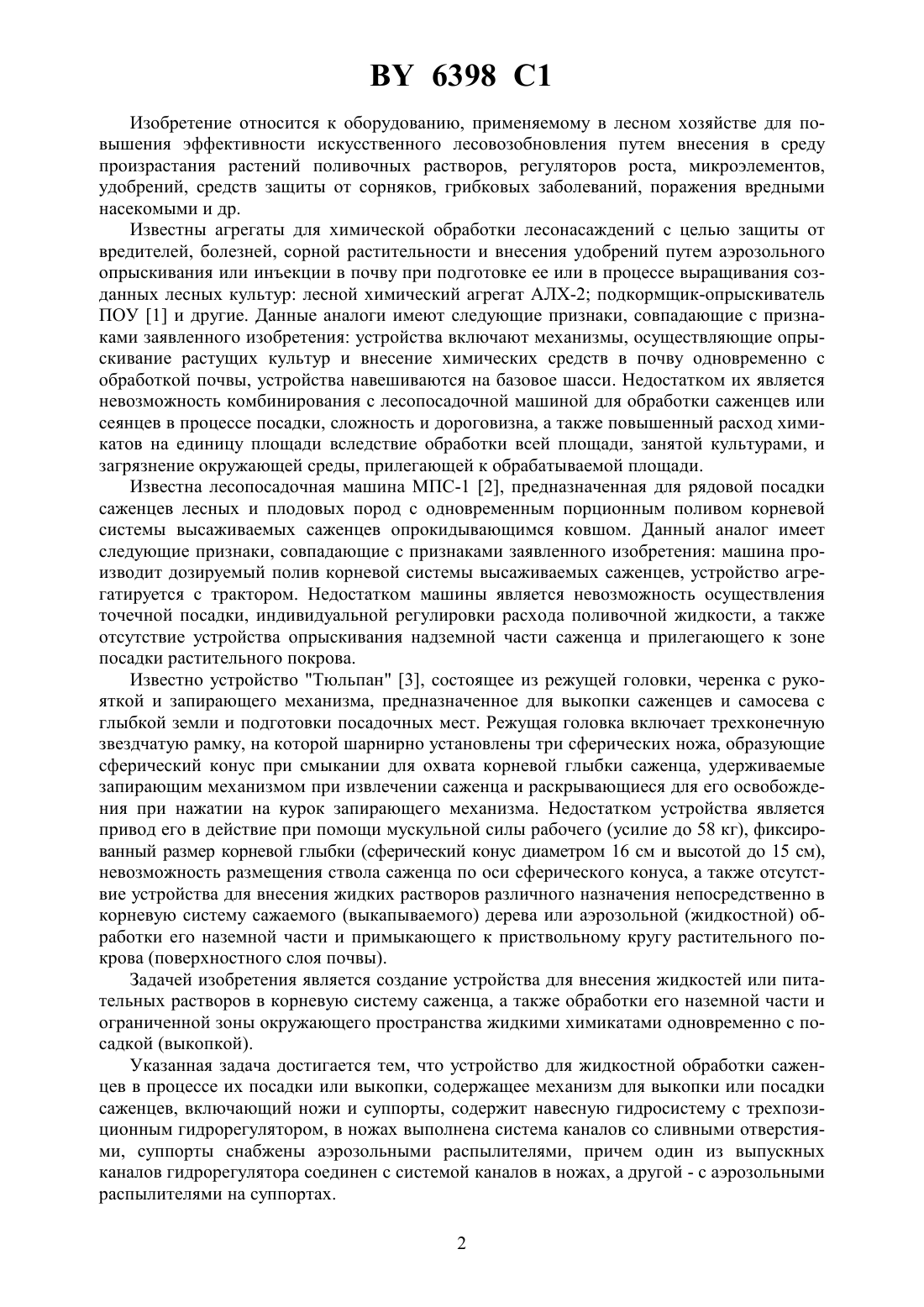

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ САЖЕНЦЕВ В ПРОЦЕССЕ ИХ ПОСАДКИ ИЛИ ВЫКОПКИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Федоренчик Александр Семенович Завойских Григорий Илларионович Рожков Леонид Николаевич Протас Павел Александрович(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Устройство для жидкостной обработки саженцев в процессе их посадки или выкопки,содержащее механизм для выкопки или посадки саженцев, включающий ножи и суппорты,отличающееся тем, что содержит навесную гидросистему с трехпозиционным гидрорегулятором, в ножах выполнена система каналов со сливными отверстиями, суппорты снабжены аэрозольными распылителями, причем один из выпускных каналов гидрорегулятора соединен с системой каналов в ножах, а другой - с аэрозольными распылителями на суппортах. 6398 1 Изобретение относится к оборудованию, применяемому в лесном хозяйстве для повышения эффективности искусственного лесовозобновления путем внесения в среду произрастания растений поливочных растворов, регуляторов роста, микроэлементов,удобрений, средств защиты от сорняков, грибковых заболеваний, поражения вредными насекомыми и др. Известны агрегаты для химической обработки лесонасаждений с целью защиты от вредителей, болезней, сорной растительности и внесения удобрений путем аэрозольного опрыскивания или инъекции в почву при подготовке ее или в процессе выращивания созданных лесных культур лесной химический агрегат АЛХ-2 подкормщик-опрыскиватель ПОУ 1 и другие. Данные аналоги имеют следующие признаки, совпадающие с признаками заявленного изобретения устройства включают механизмы, осуществляющие опрыскивание растущих культур и внесение химических средств в почву одновременно с обработкой почвы, устройства навешиваются на базовое шасси. Недостатком их является невозможность комбинирования с лесопосадочной машиной для обработки саженцев или сеянцев в процессе посадки, сложность и дороговизна, а также повышенный расход химикатов на единицу площади вследствие обработки всей площади, занятой культурами, и загрязнение окружающей среды, прилегающей к обрабатываемой площади. Известна лесопосадочная машина МПС-1 2, предназначенная для рядовой посадки саженцев лесных и плодовых пород с одновременным порционным поливом корневой системы высаживаемых саженцев опрокидывающимся ковшом. Данный аналог имеет следующие признаки, совпадающие с признаками заявленного изобретения машина производит дозируемый полив корневой системы высаживаемых саженцев, устройство агрегатируется с трактором. Недостатком машины является невозможность осуществления точечной посадки, индивидуальной регулировки расхода поливочной жидкости, а также отсутствие устройства опрыскивания надземной части саженца и прилегающего к зоне посадки растительного покрова. Известно устройство Тюльпан 3, состоящее из режущей головки, черенка с рукояткой и запирающего механизма, предназначенное для выкопки саженцев и самосева с глыбкой земли и подготовки посадочных мест. Режущая головка включает трехконечную звездчатую рамку, на которой шарнирно установлены три сферических ножа, образующие сферический конус при смыкании для охвата корневой глыбки саженца, удерживаемые запирающим механизмом при извлечении саженца и раскрывающиеся для его освобождения при нажатии на курок запирающего механизма. Недостатком устройства является привод его в действие при помощи мускульной силы рабочего (усилие до 58 кг), фиксированный размер корневой глыбки (сферический конус диаметром 16 см и высотой до 15 см),невозможность размещения ствола саженца по оси сферического конуса, а также отсутствие устройства для внесения жидких растворов различного назначения непосредственно в корневую систему сажаемого (выкапываемого) дерева или аэрозольной (жидкостной) обработки его наземной части и примыкающего к приствольному кругу растительного покрова (поверхностного слоя почвы). Задачей изобретения является создание устройства для внесения жидкостей или питательных растворов в корневую систему саженца, а также обработки его наземной части и ограниченной зоны окружающего пространства жидкими химикатами одновременно с посадкой (выкопкой). Указанная задача достигается тем, что устройство для жидкостной обработки саженцев в процессе их посадки или выкопки, содержащее механизм для выкопки или посадки саженцев, включающий ножи и суппорты, содержит навесную гидросистему с трехпозиционным гидрорегулятором, в ножах выполнена система каналов со сливными отверстиями, суппорты снабжены аэрозольными распылителями, причем один из выпускных каналов гидрорегулятора соединен с системой каналов в ножах, а другой - с аэрозольными распылителями на суппортах. 2 6398 1 Изобретение поясняется чертежами. Перечень фигур чертежей фиг. 1 - общий вид фиг. 2 - вид сверху с разрезом по А-А. Устройство состоит из двух серповидных вертикальных ножей 7 с поворачивающимися и закрывающимися лезвиями-лопастями и суппортами 9, позволяющими изменять расстояние между ножами по размеру корневой системы саженца и извлекать его с корневой глыбкой. В ножах и суппортах просверлены каналы 5 или закреплены трубопроводы 8 со сливными отверстиями 6 и (или) аэрозольными распылителями. Система каналов трубопроводов в ножах 7 и суппортах 9 может быть выполнена сверлением пересекающихся через определенное расстояние каналов 5 или сплошным креплением (привариванием) стальных трубок нужного сечения, по необходимости соединенными между собой полостями. В установленных местах равномерно по всей площади внутренней рабочей поверхности ножей 7 размещают сливные отверстия (распылители). На суппортах в определенном порядке размещают аэрозольные распылители, обеспечивающие направленное опрыскивание наземной части саженца. Каналы-трубопроводы через нагнетательные шланги 3 и 4,трехпозиционный гидрорегулятор 2 и магистральный шланг высокого давления 1 соединяют с общеизвестной гидросистемой, состоящей из резервуара для жидкого раствора, фильтров,гидронасоса, предохранительного клапана, манометра, гидрораспределителей, трубопроводов, систем управления и контроля и навешиваемой на базовую машину (или монтируемой на специальный прицеп к базовой машине). Устройство работает следующим образом. Манипулятором базовой машины устройство направляется на саженец, настраивается и заглубляется в почву при вертикальном положении серповидных ножей и лезвийлопастей, а затем закрытием лезвий-лопастей захватывает корневую систему саженца и вынимает его из грунта с корневой глыбкой. При необходимости обработки саженца рабочей жидкостью, в работу включают навесную гидросистему, а затем, после установления рабочего давления в гидросистеме, включением гидрораспределителя (гидрокрана) жидкость направляют через трубопровод 1 к трехпозиционному гидрорегулятору 2. Гидрорегулятор 2 имеет два выпускных канала, один из которых шлангами 4 соединен с каналами 5 в ножах 7, а другой - шлангами 3 с трубопроводами (распылителями) 8 на суппортах 9. В связи с тем, что три разные позиции гидрорегулятора 2 соответствуют попеременному включению одного или другого выпускных каналов ( ипозиции переключателя) или одновременному включению обоих каналов (позиция ), в зависимости от положения переключателя 10 жидкость подается или только для полива корневой системы, или для опрыскивания наземной части саженца, или и для того и другого. Количество подаваемой жидкости для обработки саженца в зависимости от его индивидуальных особенностей регулируют изменением продолжительности обработки. Более дифференцированную обработку осуществляют изменением регулируемых параметров гидросистемы (рабочего давления, проходного сечения трубопроводов, распылителей,сливных отверстий, их количества и т.д.), а также нагнетанием в шланги 3 и 4 растворов разного назначения. Источники информации 1. Силаев Г.В., Шапкин О.М., Золотаревский А.А. Механизация работ в комплексном лесном предприятии. - М. Лесная промышленность, 1989. - С. 248-256. 2. Чернышев В.В. Механизация лесопосадочных работ. М., Лесная промышленность,1978. - С. 102-104. 3. Посадочный механизм Тюльпан в лесокультурой практике. // Лесное хозяйство.5. - 1972. - С. 51-53. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
