Снегоочиститель

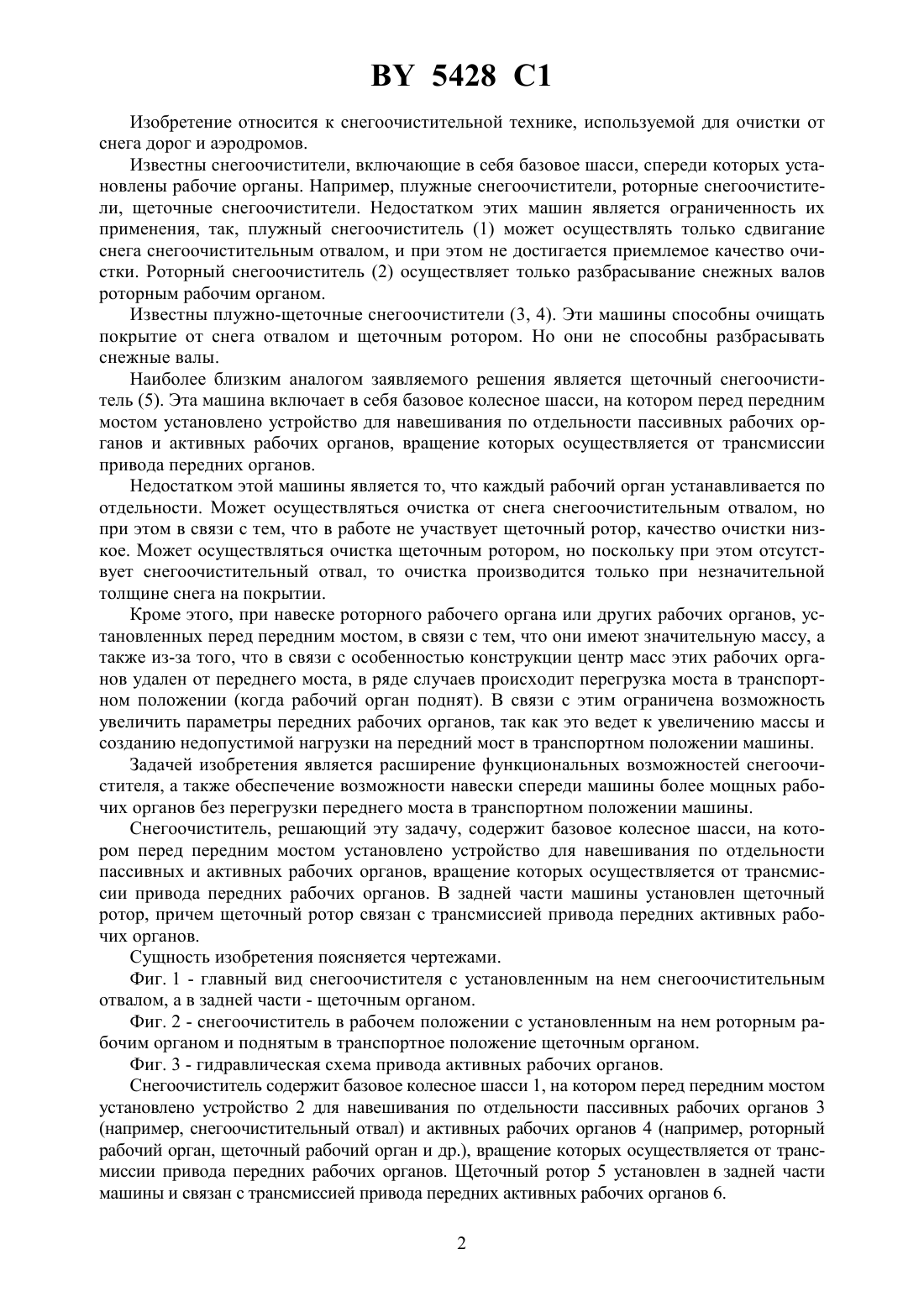

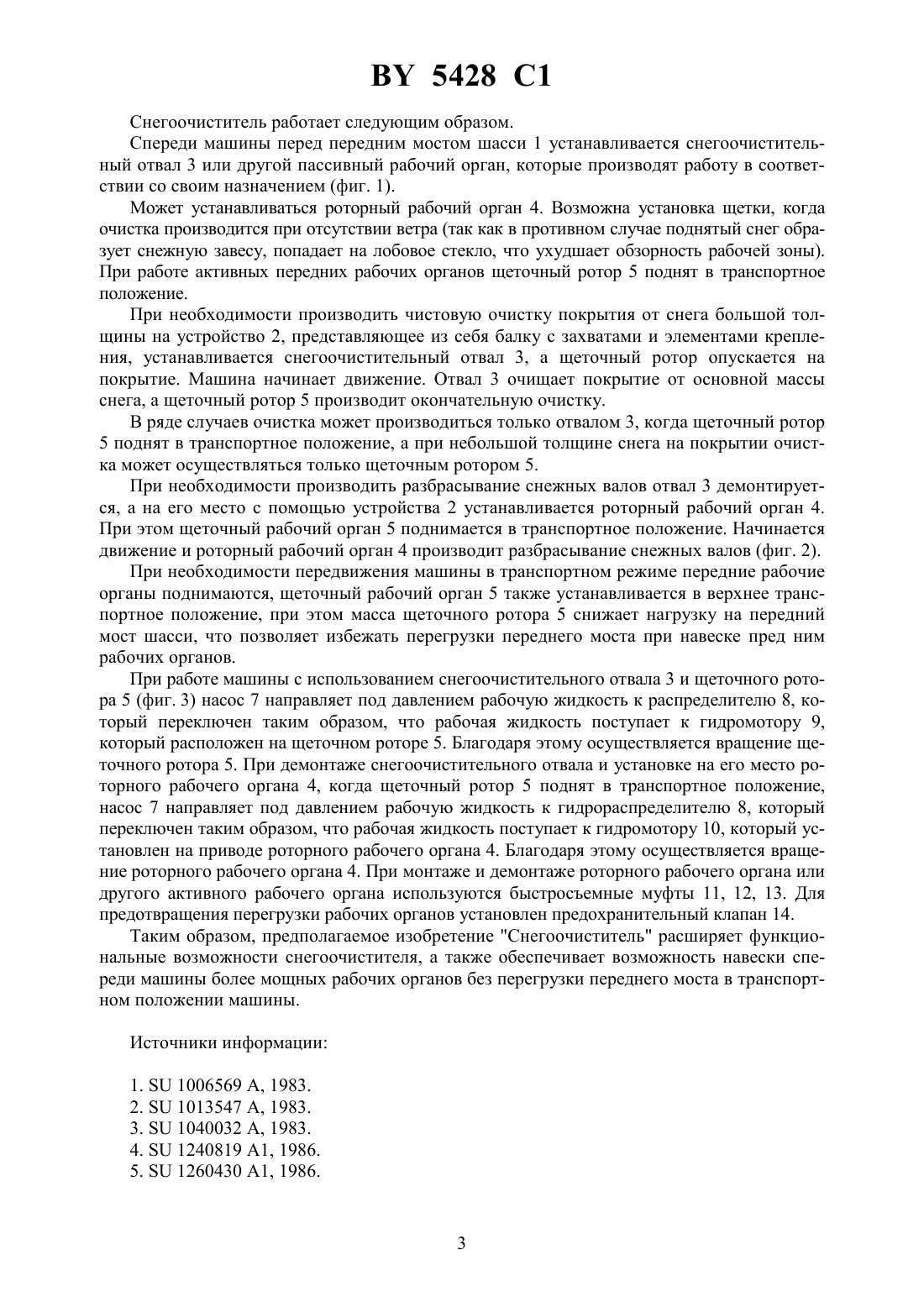

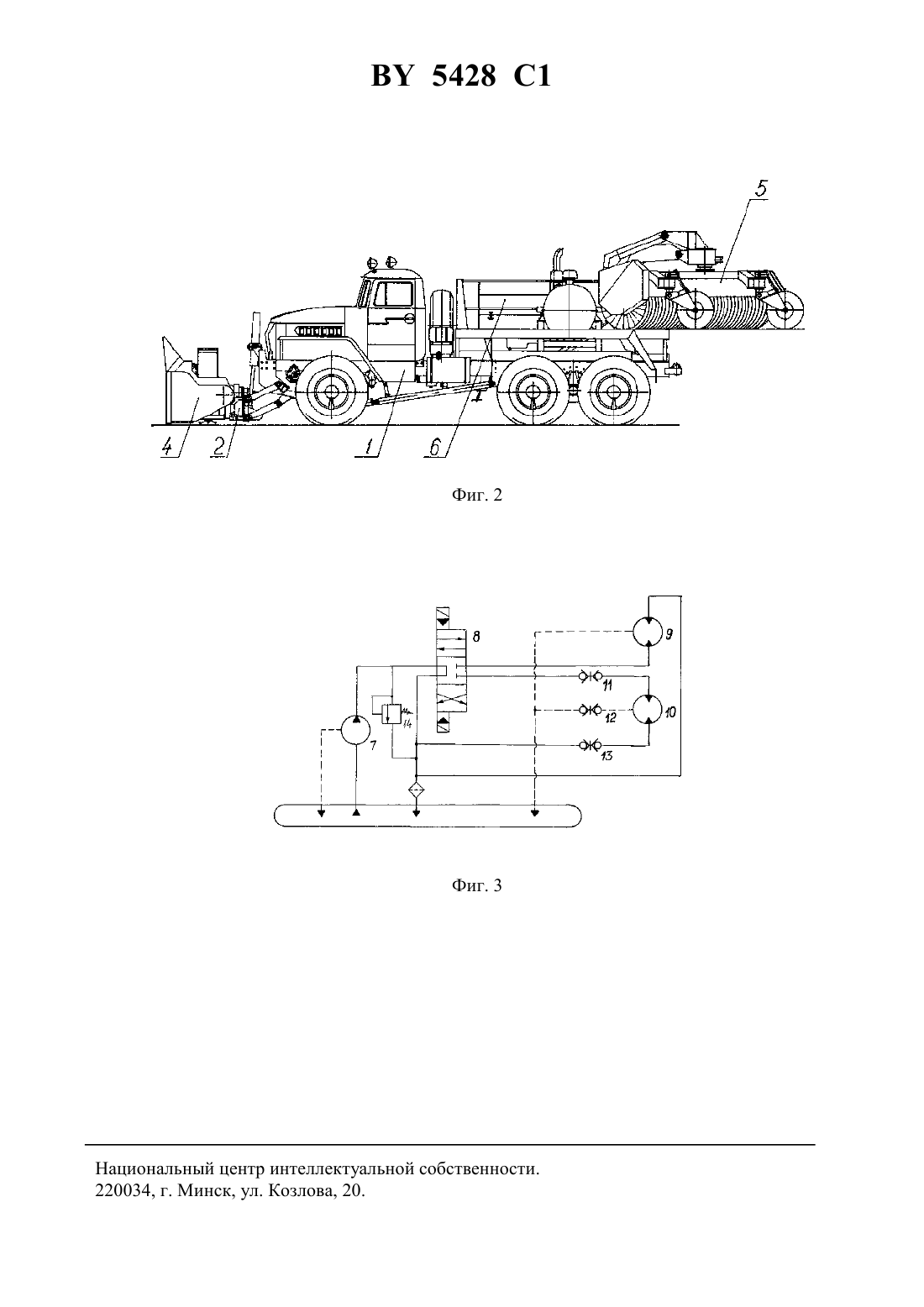

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор(72) Авторы Кривошеин Марк Григорьевич Умпирович Евгений Иванович Постоялко Анатолий Иосифович Боровик Анатолий Георгиевич(73) Патентообладатель Открытое акционерное общество Амкодор(57) Снегоочиститель, содержащий базовое колесное шасси, на котором перед передним мостом установлено устройство для навешивания по отдельности пассивных рабочих органов и активных рабочих органов, вращение которых осуществляется от трансмиссии привода передних рабочих органов, причем в задней части машины установлен щеточный ротор, отличающийся тем, что щеточный ротор связан с трансмиссией привода передних активных рабочих органов. 5428 1 Изобретение относится к снегоочистительной технике, используемой для очистки от снега дорог и аэродромов. Известны снегоочистители, включающие в себя базовое шасси, спереди которых установлены рабочие органы. Например, плужные снегоочистители, роторные снегоочистители, щеточные снегоочистители. Недостатком этих машин является ограниченность их применения, так, плужный снегоочиститель (1) может осуществлять только сдвигание снега снегоочистительным отвалом, и при этом не достигается приемлемое качество очистки. Роторный снегоочиститель (2) осуществляет только разбрасывание снежных валов роторным рабочим органом. Известны плужно-щеточные снегоочистители (3, 4). Эти машины способны очищать покрытие от снега отвалом и щеточным ротором. Но они не способны разбрасывать снежные валы. Наиболее близким аналогом заявляемого решения является щеточный снегоочиститель (5). Эта машина включает в себя базовое колесное шасси, на котором перед передним мостом установлено устройство для навешивания по отдельности пассивных рабочих органов и активных рабочих органов, вращение которых осуществляется от трансмиссии привода передних органов. Недостатком этой машины является то, что каждый рабочий орган устанавливается по отдельности. Может осуществляться очистка от снега снегоочистительным отвалом, но при этом в связи с тем, что в работе не участвует щеточный ротор, качество очистки низкое. Может осуществляться очистка щеточным ротором, но поскольку при этом отсутствует снегоочистительный отвал, то очистка производится только при незначительной толщине снега на покрытии. Кроме этого, при навеске роторного рабочего органа или других рабочих органов, установленных перед передним мостом, в связи с тем, что они имеют значительную массу, а также из-за того, что в связи с особенностью конструкции центр масс этих рабочих органов удален от переднего моста, в ряде случаев происходит перегрузка моста в транспортном положении (когда рабочий орган поднят). В связи с этим ограничена возможность увеличить параметры передних рабочих органов, так как это ведет к увеличению массы и созданию недопустимой нагрузки на передний мост в транспортном положении машины. Задачей изобретения является расширение функциональных возможностей снегоочистителя, а также обеспечение возможности навески спереди машины более мощных рабочих органов без перегрузки переднего моста в транспортном положении машины. Снегоочиститель, решающий эту задачу, содержит базовое колесное шасси, на котором перед передним мостом установлено устройство для навешивания по отдельности пассивных и активных рабочих органов, вращение которых осуществляется от трансмиссии привода передних рабочих органов. В задней части машины установлен щеточный ротор, причем щеточный ротор связан с трансмиссией привода передних активных рабочих органов. Сущность изобретения поясняется чертежами. Фиг. 1 - главный вид снегоочистителя с установленным на нем снегоочистительным отвалом, а в задней части - щеточным органом. Фиг. 2 - снегоочиститель в рабочем положении с установленным на нем роторным рабочим органом и поднятым в транспортное положение щеточным органом. Фиг. 3 - гидравлическая схема привода активных рабочих органов. Снегоочиститель содержит базовое колесное шасси 1, на котором перед передним мостом установлено устройство 2 для навешивания по отдельности пассивных рабочих органов 3(например, снегоочистительный отвал) и активных рабочих органов 4 (например, роторный рабочий орган, щеточный рабочий орган и др.), вращение которых осуществляется от трансмиссии привода передних рабочих органов. Щеточный ротор 5 установлен в задней части машины и связан с трансмиссией привода передних активных рабочих органов 6. 2 5428 1 Снегоочиститель работает следующим образом. Спереди машины перед передним мостом шасси 1 устанавливается снегоочистительный отвал 3 или другой пассивный рабочий орган, которые производят работу в соответствии со своим назначением (фиг. 1). Может устанавливаться роторный рабочий орган 4. Возможна установка щетки, когда очистка производится при отсутствии ветра (так как в противном случае поднятый снег образует снежную завесу, попадает на лобовое стекло, что ухудшает обзорность рабочей зоны). При работе активных передних рабочих органов щеточный ротор 5 поднят в транспортное положение. При необходимости производить чистовую очистку покрытия от снега большой толщины на устройство 2, представляющее из себя балку с захватами и элементами крепления, устанавливается снегоочистительный отвал 3, а щеточный ротор опускается на покрытие. Машина начинает движение. Отвал 3 очищает покрытие от основной массы снега, а щеточный ротор 5 производит окончательную очистку. В ряде случаев очистка может производиться только отвалом 3, когда щеточный ротор 5 поднят в транспортное положение, а при небольшой толщине снега на покрытии очистка может осуществляться только щеточным ротором 5. При необходимости производить разбрасывание снежных валов отвал 3 демонтируется, а на его место с помощью устройства 2 устанавливается роторный рабочий орган 4. При этом щеточный рабочий орган 5 поднимается в транспортное положение. Начинается движение и роторный рабочий орган 4 производит разбрасывание снежных валов (фиг. 2). При необходимости передвижения машины в транспортном режиме передние рабочие органы поднимаются, щеточный рабочий орган 5 также устанавливается в верхнее транспортное положение, при этом масса щеточного ротора 5 снижает нагрузку на передний мост шасси, что позволяет избежать перегрузки переднего моста при навеске пред ним рабочих органов. При работе машины с использованием снегоочистительного отвала 3 и щеточного ротора 5 (фиг. 3) насос 7 направляет под давлением рабочую жидкость к распределителю 8, который переключен таким образом, что рабочая жидкость поступает к гидромотору 9,который расположен на щеточном роторе 5. Благодаря этому осуществляется вращение щеточного ротора 5. При демонтаже снегоочистительного отвала и установке на его место роторного рабочего органа 4, когда щеточный ротор 5 поднят в транспортное положение,насос 7 направляет под давлением рабочую жидкость к гидрораспределителю 8, который переключен таким образом, что рабочая жидкость поступает к гидромотору 10, который установлен на приводе роторного рабочего органа 4. Благодаря этому осуществляется вращение роторного рабочего органа 4. При монтаже и демонтаже роторного рабочего органа или другого активного рабочего органа используются быстросъемные муфты 11, 12, 13. Для предотвращения перегрузки рабочих органов установлен предохранительный клапан 14. Таким образом, предполагаемое изобретение Снегоочиститель расширяет функциональные возможности снегоочистителя, а также обеспечивает возможность навески спереди машины более мощных рабочих органов без перегрузки переднего моста в транспортном положении машины. Источники информации 1.1006569 А, 1983. 2.1013547 А, 1983. 3.1040032 А, 1983. 4.1240819 А 1, 1986. 5.1260430 А 1, 1986. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
