Разъединитель для многополюсной ячейки газонаполненного высоковольтного распределителя

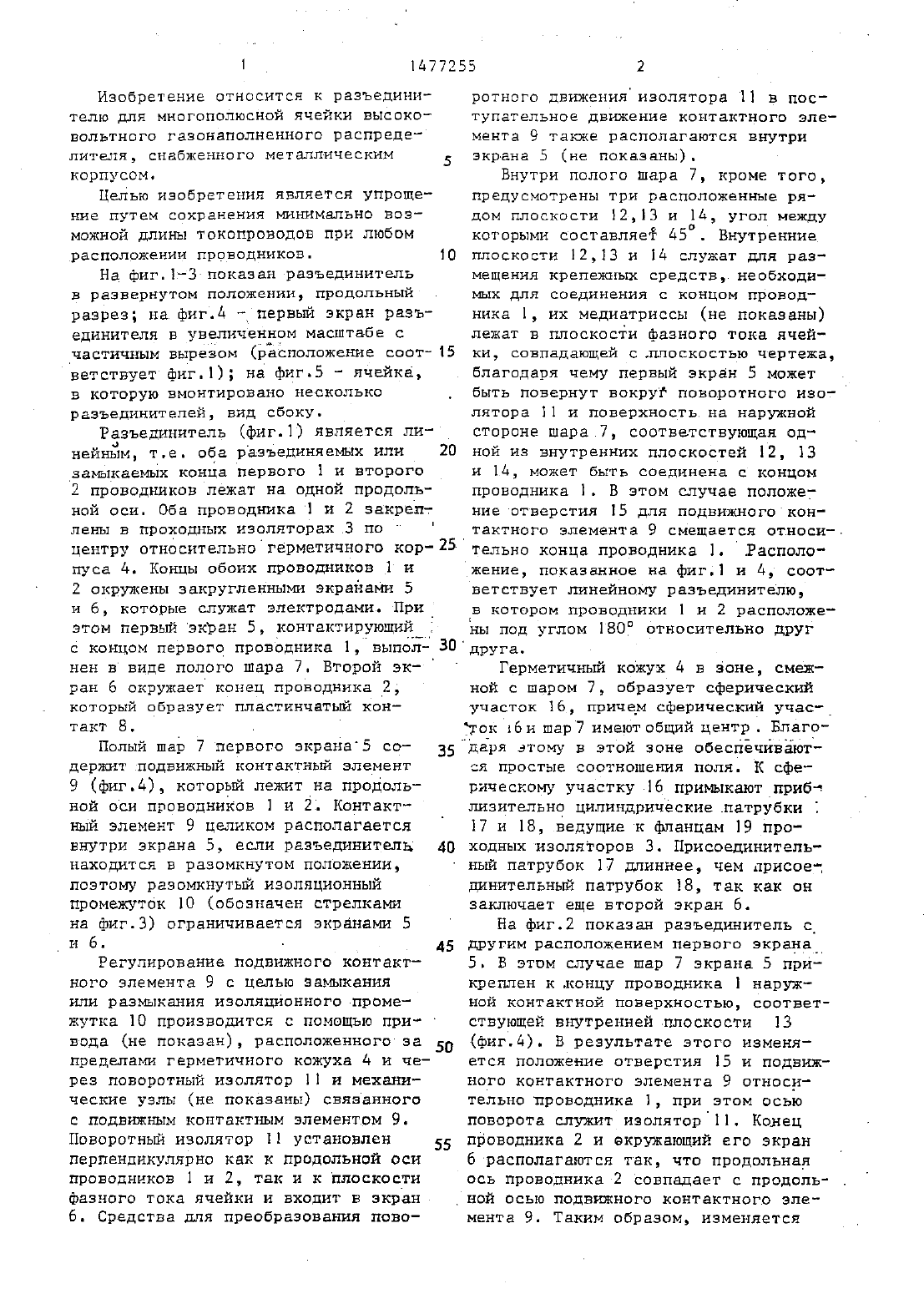

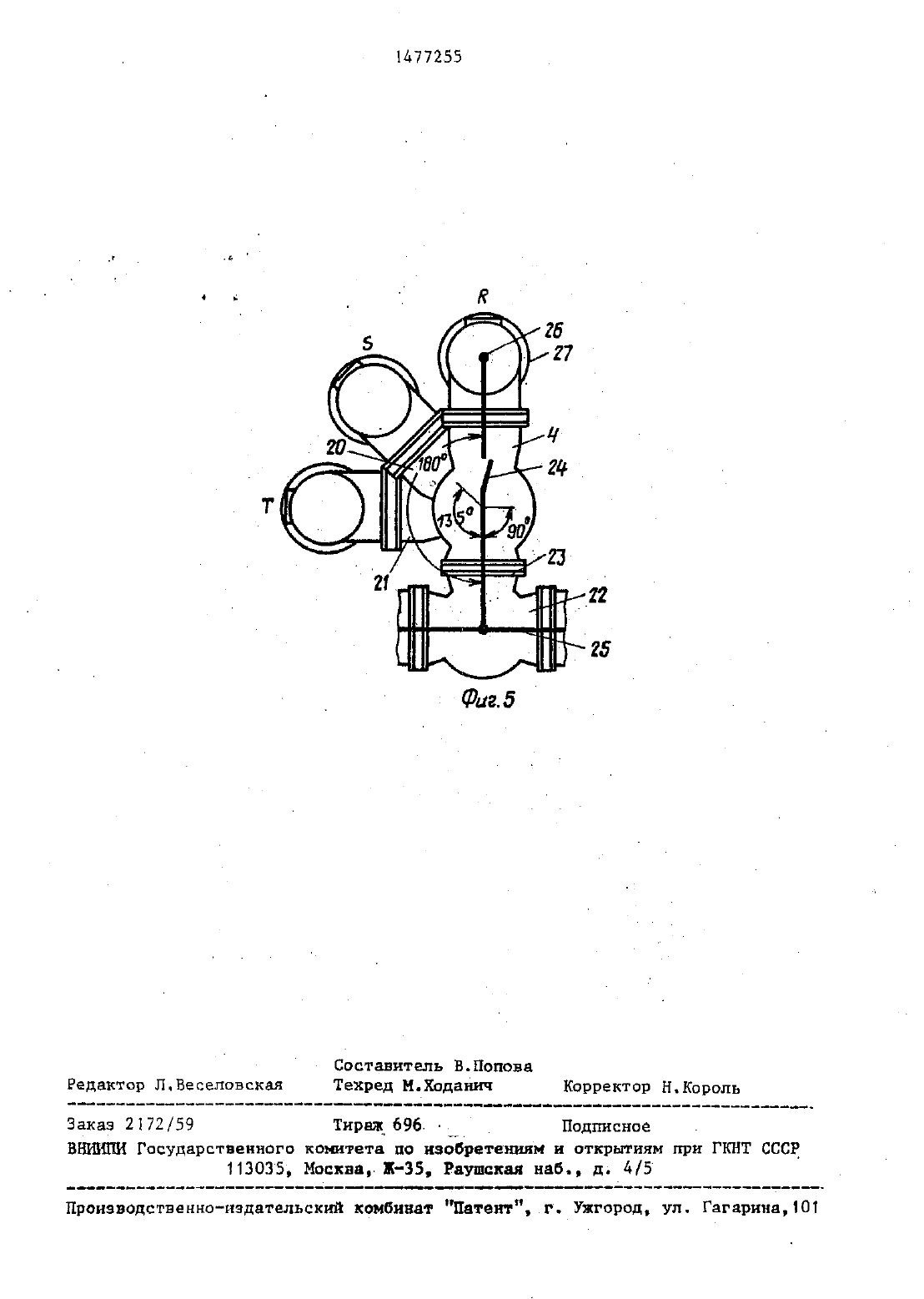

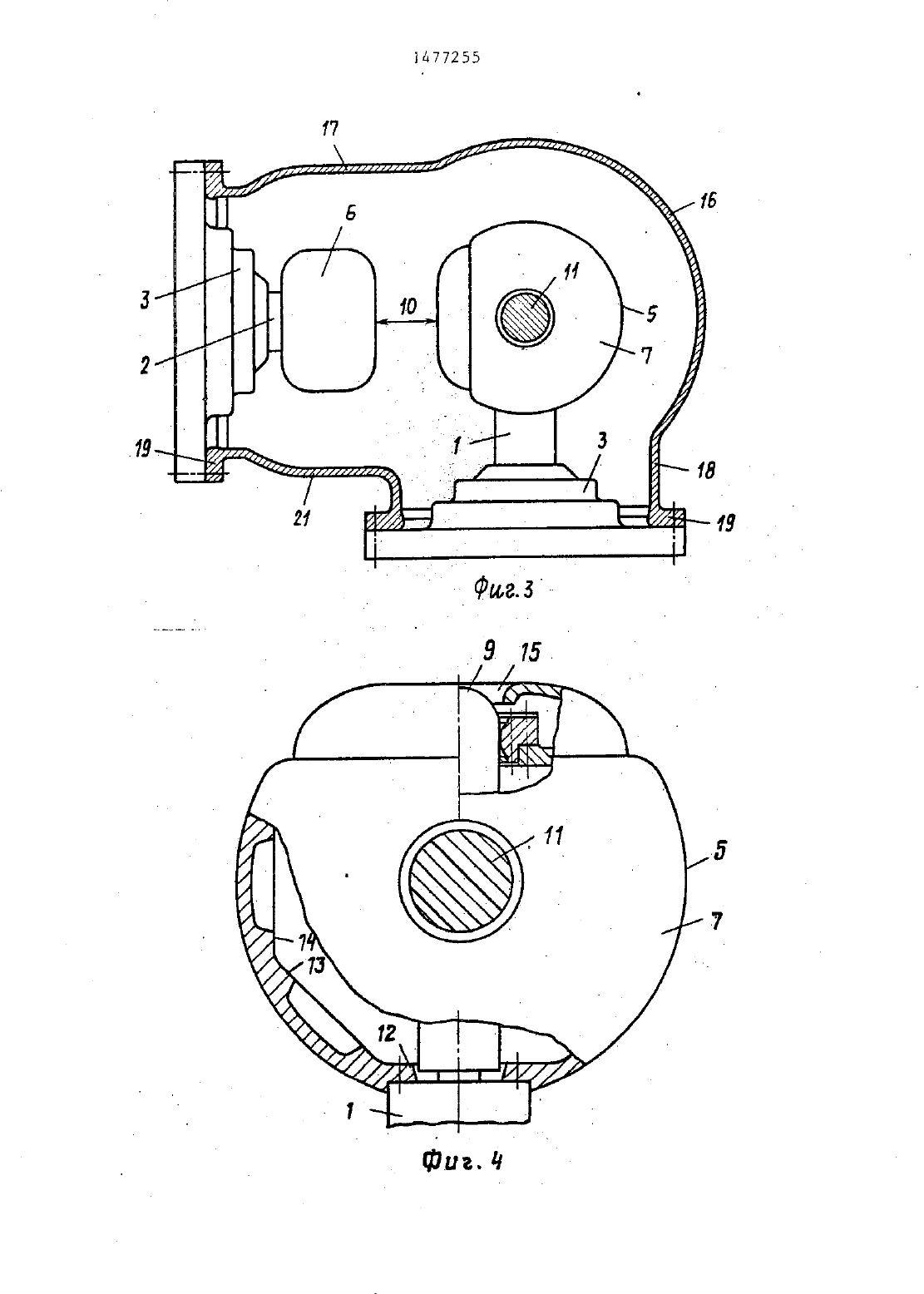

Изобретение относится к разъединителю для многопопюсной ячейки высоковольтного газонаполнеиного распредепителя, снабженного металлическим корпусом.Целью изобретения является упрощение путем сохранения минимально возможной длин токопроводов при любом расположении проводников.На фиг.п 3 показан разъединитель в развернутом положении, продольный разрез на фиг.д - первый экран разъединителя в увеличенном масштабе с частичным вырезом (расположение соответствует фиг.1) на фиг.5 - ячейка,в которую вмонтировано несколько раэъединителей вид сбокУ Разъединитель (фиг.1) является линейным, т.е. оба раэъедИНН 8 МЫК ИЛИ 4 эамыкаемых конца первого 1 и второго 2 проводников лежат на одной продольной осн. Оба проводника и 2 закреплены в проходных изоляторах З по центру относительногерметичного кор-25 пуса 4. Концы обоих проводников 1 и 2 окружены закругленными экранами 5 и 6, которые служат электродами. При этом первыйэкран 5, контактирующийс концом первого проводника 1, выпол 30 нен в виде полого шара 7. Второй эк- г ран 6 окружает конец проводника 25 который образует пластинчатый контакт 8.Полый шар 7 первого зкрана 5 содержит подвижный контактньй элемент 9 (фиг.д) которы лежит на продольной осн проводников 1 и 2, Контактнй элемент 9 целиком располагается внутри экрана 5, если разъединитель находится в разомкнутом положении,поэтому разомкнутьй изоляционный промежуток 10 (обозначен стрелками на фиг.3) ограничивается экранам 5 н 6. . Регулирование подвижного контактного элемента 9 с целью замыкания или размыкания изоляционного-промежутка 10 производится с помощью привода (не показан), расположенного за 50 пределами герметичного кожуха Д и через поворотный изолятор 11 И механические узлы (не показаны) связанного с подвижным контактным элементом 9. Поворотньй изолятор 1 установлен перпендикулярно как к продольной оси проводников 1 и 2, так и к плоскостифазного тока ячейки и входит в экран 6. Средства для преобразования пово 10ротного движения изолятора 11 в поступательное движение контактного злемента 9 также располагаются внутри экрана 5 (не показаны).Внутри полого шара 7, кроме того,предусмотрены три расположенные рядом плоскости 12,1 З и 1 Ь, угол между которыми составляет 450. Внутренние плоскости 12,13 и 1 д служат для размещения крепежных средств, необходимых для соединения с концом проводника 1, их медиатриссы (не показаны) лежат в плоскости фазного тока ячейки, совпадающей с.ппоскоствю чертежа,благодаря чему первый экран 5 можетбыть повернут вокруг поворотного иеопятора 11 И поверхность на наружной стороне шара 7, соответствующая одной из внутренних плоскостей 12, 13 и 14, может быть соединена с концом проводника 1. В этом случае положение отверстия 15 для подвижного кон ТЗКТНОГО ЭЛВМЕНТЭ 9 СМЕЩБЭТСЯ ОТНОСИ тельно конца проводника 1. Располо пжение, показанное на фиг.1 и 4, соот ветствует линейному разъединителюны под углом 180 относительно другучасток 16, причем сферический учас ток яби шар 7 имеютобщнй центр. Благо 35даря этому в этой зоне обеспечиваются простые соотношения поля. К сфернческому участку 16 примкают приблизительно цилиндрнческиепатрубки 17 и 18, ведущие к фланцам 19 проходных изоляторов З. Присоединительный патрубок 17 длиннее, чем присоеч динительный патрубок 18, так как он заключает еще второй экран 6.На фиг.2 показан разъединитель с ДРУГИМ РЗСПОПОЖЕНИЕМ ПЕРВОГО ЭКВЕНВП 5. В этом случае шар 7 экрана 5 прикреплен к концу проводника 1 наружной контактной поверхностью, соответствующей внутренней плоскости 13(фигд). В результате этого изменяется положение отверстия 15 и подвижного контактного элемента 9 относительно проводника 1, при этом осью поворота служит изолятор 11. Конец проводника 2 И окружающий его экран 6 располагаются так, что продольнаяось проводника-2 совпадает с продольной осью подвижного контактного эле мента 9. Таким образом, изменяетсятакже положение изоляционного промежутка 10. Аналогичным образом изменяется также положение присоединительного патрубка 17 герметичного ко- 5 жука 20 и зоны, которую занимает сфе- рический участок б в герметичном кожухе 20. Несмотря на изменившееся расположение проводников (проводники 1 и 2 образуют теперь угол 135) икожуха 20 диэлектрические характеристики в зоне изоляционного промежутка 10 практически не изменяются. На фиг.4 показан разъединитель, в котором шар 7 первого экрана 5 прикреплен к концу проводника 1 в зоне внутренней плоскости 1 д.-Вследствие вызванного этим поворота подвижного контактного элемента 9 и соответствующего расположения находящегося напротив конца проводника 2 на продольной оси контактного злемента 9 д получается разъединитель, в котором проводники Ъ и 2 образуют прямой угол. В этом случае также смещаются относительно одна другой зоны присоединительного патрубка 17, сферического участка 16 и присоединительного патрубка 18 герметичного кожуха 21, 15однако ПРИ ЭТОМ ДИЗЛЗКТРИЧЕСКИЕ ха рактеристики внутри герметичного кожуха Д, особенно в зоне изоляционного промежутка 1 О,практически не меняются.Во всех трех различных примерах выполнения разъединителя проходной изолятор 3 для конца второго проводННКЕ 2, ОКРУЖЕННОГО ВТОРЫМ экраном 6, находится на одном и том же расСТОЯНИИ-ОТ ЦЕНТРЕ шара 7 ПЕРВОГО ЭК рана 5 независимо от того, к какой внутренней плоскости (12,1314) или наружнойн контактной поверхности прикреплен этот конец первого провод 45 Ника 1. Благодаря этому обеспечивается оптимальная длина пути тока. нНа фиг.5 показана часть трехполюсной-ячейки гаэоизолированного высоковольтного распределителя в герметичном металлическом кожухе, где использованы выполненные согласно изобретению полюса разъединителя. При этом три фазы Е, Б, Т располагаются одна за другой. Как видно из схемы, от пе-55 редней фазы К отходит.угловой кожух К 22, к верхнему фланцу 23 которого присоединен герметичный кожух д с полюсом 2 д разъединителя, выполненнымсогласно изобретению. Полюс 2 д соединяет проводник 25, находящийся внутри кожуха 22, с главной шиной 26,расположенной в герметичном кожухе 27, прикрепленном сверху к герметичному кожуху д. Полюс 24 в ячейке фазы К соответствует, таким образом,линейному разьединителю согласно фиг 1, в котором концы обоих проводников образуют угол 180.В фазе 5 проводники полюса образуют угол 135 т.е. полюс расположенный в герметичном кожухе 20, соответствует разъединителю показанному на фиг.2. В фазе Т полюс разъединителя находится внутри герметичного кожуха 21 и соединяет друг с другом два проводника,.обраэующИе-угол 900.Таким образом, все три примера выполнения разъединителя нашли при-ь менение в одной трехфазной ячейке.Несмотря на различную геометрию кожухов-разъединителей диэлектрические характеристики для всех вариантов практически одинаковы.Помимо показанныхприсоединительных патрубков с проходными изоляторамм дляпроводниковгерметичный кожух разъединителя может-иметь также и другие патрубки с фланцами, если это необходимо для создания монтажных окон или для присоединения других узлов ячейки, 0,1. Разъединитель для многополюснойячейки газонаполненного высоко твольтного распределителя в герметич.ном металлическом кожухе, в котором.каждый полюс расположен в герметичномдкожухеимеющем два проходных изолятора, аконцы пропущенных через проходные изоляторы проводников окружены закругленным экранами и соединены с ними, причем указанные экраны ЕЫПОЛНЕНЫ ограничивающим изоляцион ньй промежуток, а первый экран содер жит регулируемый через поворотны изолятор с помощью привода подвижны контактный элемент соединенный с концом первого проводника, при этом подвижный контактный элемент при замыкании изоляционного промежутка выполнен выдвигающимся из отверстия в первом экране до соприкосновения с концом второго проводника, находящимся напротив второго экрана, располо 5женным на одной продольной осн, причем поворотнът изолятор расположен перпендикулярно продольной оси подвижного контактного элемента, о т л и ч а ю щ и й с я тем, что, с целью упрощения путем сохранения мм нимально возможной длины токопрово дов при любомрасположении проводнинов, указанный поворотный изолятор в каждом лолюсеустановлен перпендикулярно плоскости фазового токопровода каждого полюса, причем первый экранр выполнен н виде шара с центром оси поворотного изолятора и продольной оси подвижного контактного элемента,а внутри шара выполнена плоскость для крепления с концом первого про водника, медиатрнсса которой расположена в плоскости фазового токопрот вода.2. Разъединитель по п.1, о т л ич а ю щ и й с Я тем, что, герметичный кожух выполнен в виде сферы с тем же центром, что и центр первого окрана в виде шара.3. Разъединитель по п.1 или 2,о т л и ч а ю Щ И Й с я тем, что внутри шара первого экрана предусмотрены дополнительные плоскости для крепления с концом первого проводни ка, медиатриссы которых лежат в плоскости фазового токопровода причем указанные плоскости расположеныпод углом одна к другой. 4. Разъединитель по п.3, о тл ич а ю щ и й с я тем, что указанные плоскости внутри шара расположены под углом д 5 одна кдругой.5. Разъединители попп.13, о т л нч а ю щ и й с я чтем, что проходной нволятор для конца второго проводника с вторым экраном расположен На ОДНОМ И ТОМ же расстоянии от центра шара первого экрана независимо от крепления первого проводника на одНОЙ из плоскостей внутри шара.5- Р 33 Ъгдинительпо пп. или 2-5,О Т Д И Ч а ю щ и й с я тем что изоляциоиныйпромежуток в каждом пот люсе расположенлод углом относительг но оси первого проводника.
