Разъединитель-заземлитель высоковольтный
Номер патента: 4151
Опубликовано: 30.12.2001
Авторы: Алексеенко Геннадий Евгеньевич, Самуйлов Евгений Михайлович, Яковлев Геннадий Васильевич, Языков Сергей Адамович, Лузин Владимир Михайлович
Текст

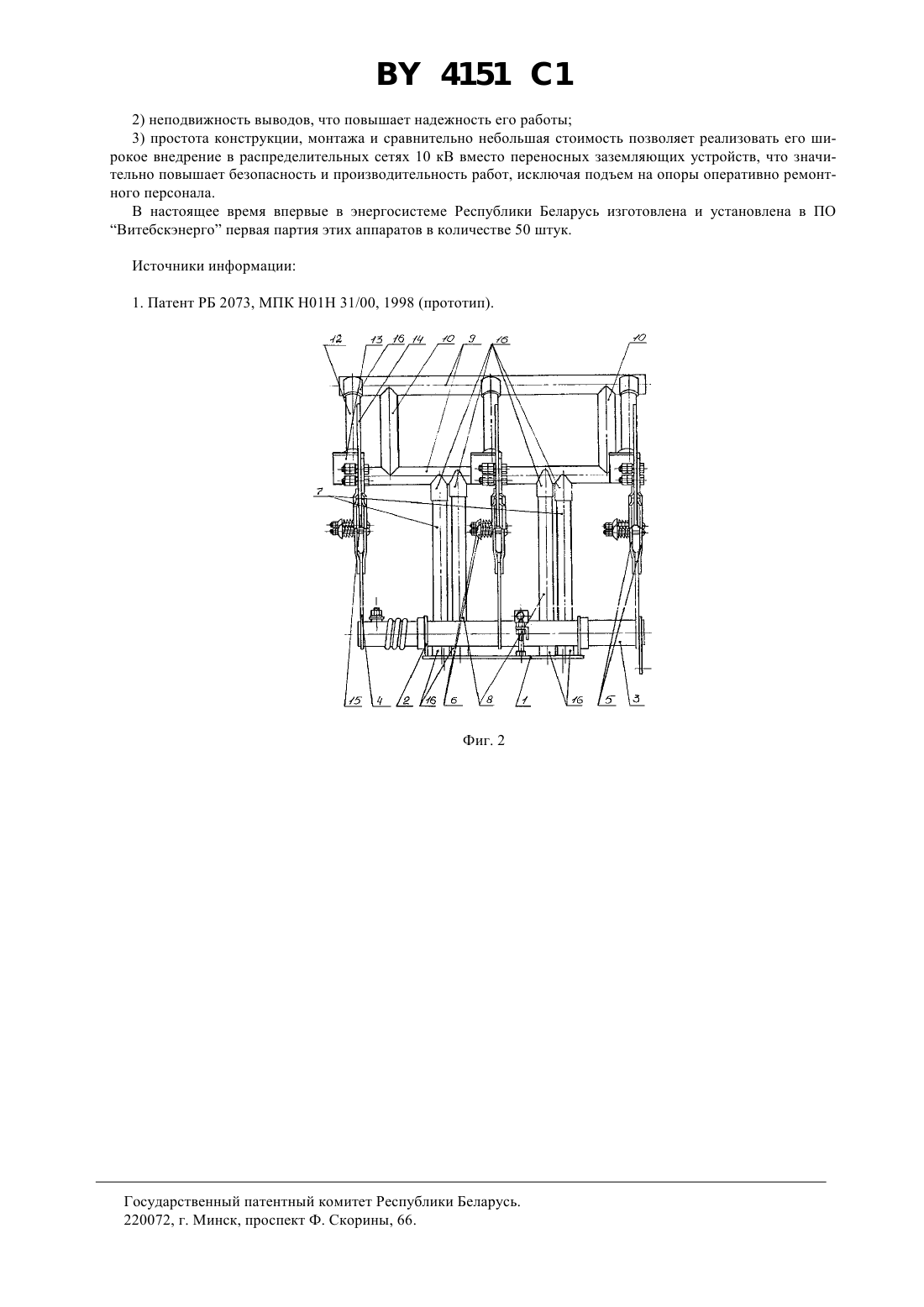

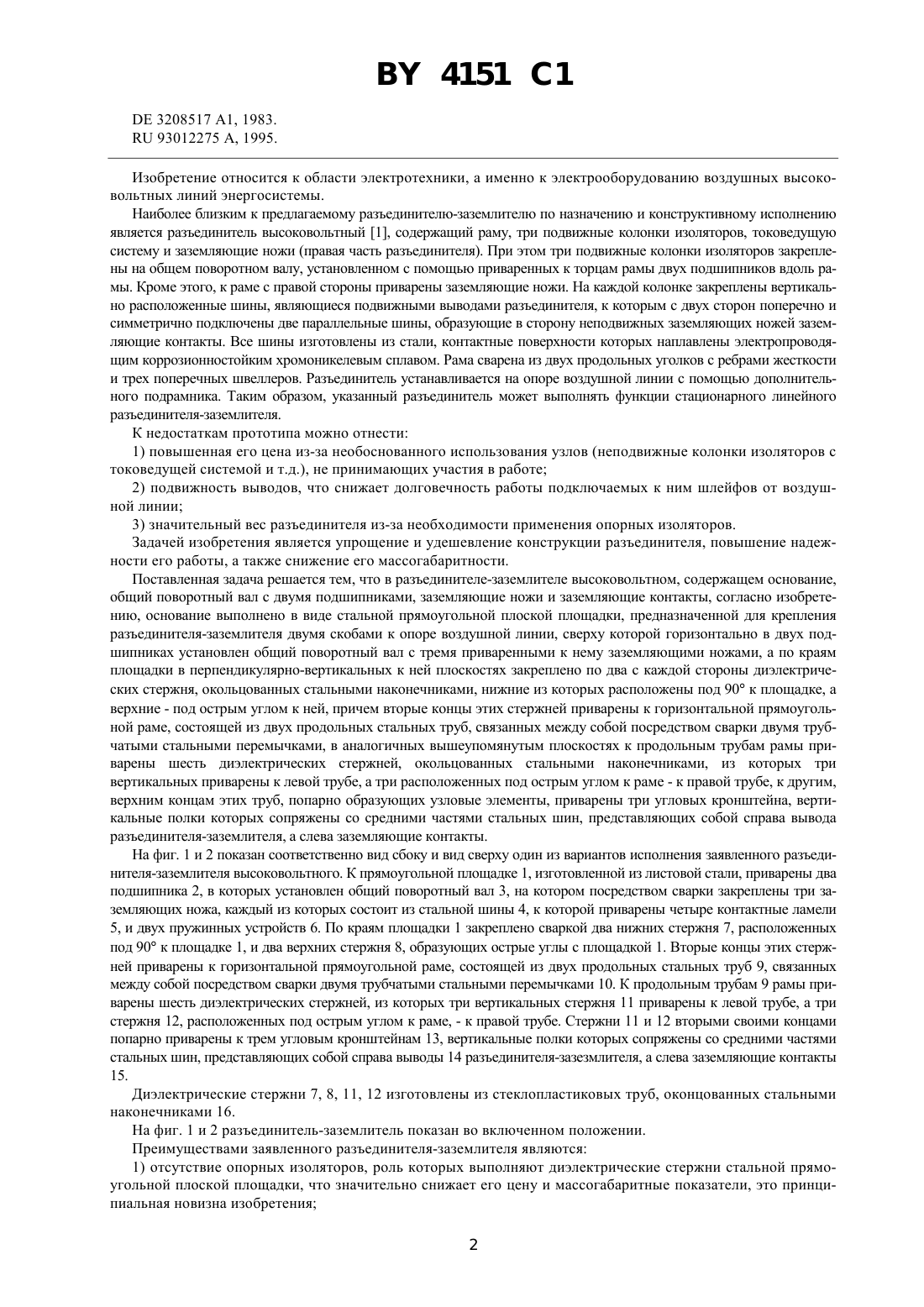

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Производственное объединение Витебскэнерго(73) Патентообладатель Производственное объединение Витебскэнерго(57) Разъединитель-заземлитель высоковольтный, содержащий основание, общий поворотный вал с двумя подшипниками, заземляющие ножи и заземляющие контакты, отличающийся тем, что основание выполнено в виде стальной прямоугольной плоской площадки, предназначенной для крепления разъединителя-заземлителя двумя скобами к опоре воздушной линии, сверху которой горизонтально в двух подшипниках установлен общий поворотный вал с тремя приваренными к нему заземляющими ножами, а по краям площадки в перпендикулярно-вертикальных к ней плоскостях закреплено по два с каждой стороны диэлектрических стержня, окольцованных стальными наконечниками, нижние из которых расположены под углом 90 к площадке, а верхние - под острым углом к ней, причем вторые концы этих стержней приварены к горизонтальной прямоугольной раме, состоящей из двух продольных стальных труб, связанных между собой посредством сварки двумя трубчатыми стальными перемычками, в аналогичных вышеупомянутым плоскостях к продольным трубам рамы приварены шесть диэлектрических стержней, окольцованных стальными наконечниками, из которых три вертикальных приварены к левой трубе, а три, расположенных под острым углом к раме, - к правой трубе, к другим, верхним концам этих труб, попарно образующих узловые элементы, приварены три угловых кронштейна, вертикальные полки которых сопряжены со средними частями стальных шин, представляющих собой справа выводы разъединителя-заземлителя, а слева - заземляющие контакты. 4151 13208517 1, 1983.93012275 , 1995. Изобретение относится к области электротехники, а именно к электрооборудованию воздушных высоковольтных линий энергосистемы. Наиболее близким к предлагаемому разъединителю-заземлителю по назначению и конструктивному исполнению является разъединитель высоковольтный 1, содержащий раму, три подвижные колонки изоляторов, токоведущую систему и заземляющие ножи (правая часть разъединителя). При этом три подвижные колонки изоляторов закреплены на общем поворотном валу, установленном с помощью приваренных к торцам рамы двух подшипников вдоль рамы. Кроме этого, к раме с правой стороны приварены заземляющие ножи. На каждой колонке закреплены вертикально расположенные шины, являющиеся подвижными выводами разъединителя, к которым с двух сторон поперечно и симметрично подключены две параллельные шины, образующие в сторону неподвижных заземляющих ножей заземляющие контакты. Все шины изготовлены из стали, контактные поверхности которых наплавлены электропроводящим коррозионностойким хромоникелевым сплавом. Рама сварена из двух продольных уголков с ребрами жесткости и трех поперечных швеллеров. Разъединитель устанавливается на опоре воздушной линии с помощью дополнительного подрамника. Таким образом, указанный разъединитель может выполнять функции стационарного линейного разъединителя-заземлителя. К недостаткам прототипа можно отнести 1) повышенная его цена из-за необоснованного использования узлов (неподвижные колонки изоляторов с токоведущей системой и т.д.), не принимающих участия в работе 2) подвижность выводов, что снижает долговечность работы подключаемых к ним шлейфов от воздушной линии 3) значительный вес разъединителя из-за необходимости применения опорных изоляторов. Задачей изобретения является упрощение и удешевление конструкции разъединителя, повышение надежности его работы, а также снижение его массогабаритности. Поставленная задача решается тем, что в разъединителе-заземлителе высоковольтном, содержащем основание,общий поворотный вал с двумя подшипниками, заземляющие ножи и заземляющие контакты, согласно изобретению, основание выполнено в виде стальной прямоугольной плоской площадки, предназначенной для крепления разъединителя-заземлителя двумя скобами к опоре воздушной линии, сверху которой горизонтально в двух подшипниках установлен общий поворотный вал с тремя приваренными к нему заземляющими ножами, а по краям площадки в перпендикулярно-вертикальных к ней плоскостях закреплено по два с каждой стороны диэлектрических стержня, окольцованных стальными наконечниками, нижние из которых расположены под 90 к площадке, а верхние - под острым углом к ней, причем вторые концы этих стержней приварены к горизонтальной прямоугольной раме, состоящей из двух продольных стальных труб, связанных между собой посредством сварки двумя трубчатыми стальными перемычками, в аналогичных вышеупомянутым плоскостях к продольным трубам рамы приварены шесть диэлектрических стержней, окольцованных стальными наконечниками, из которых три вертикальных приварены к левой трубе, а три расположенных под острым углом к раме - к правой трубе, к другим,верхним концам этих труб, попарно образующих узловые элементы, приварены три угловых кронштейна, вертикальные полки которых сопряжены со средними частями стальных шин, представляющих собой справа вывода разъединителя-заземлителя, а слева заземляющие контакты. На фиг. 1 и 2 показан соответственно вид сбоку и вид сверху один из вариантов исполнения заявленного разъединителя-заземлителя высоковольтного. К прямоугольной площадке 1, изготовленной из листовой стали, приварены два подшипника 2, в которых установлен общий поворотный вал 3, на котором посредством сварки закреплены три заземляющих ножа, каждый из которых состоит из стальной шины 4, к которой приварены четыре контактные ламели 5, и двух пружинных устройств 6. По краям площадки 1 закреплено сваркой два нижних стержня 7, расположенных под 90 к площадке 1, и два верхних стержня 8, образующих острые углы с площадкой 1. Вторые концы этих стержней приварены к горизонтальной прямоугольной раме, состоящей из двух продольных стальных труб 9, связанных между собой посредством сварки двумя трубчатыми стальными перемычками 10. К продольным трубам 9 рамы приварены шесть диэлектрических стержней, из которых три вертикальных стержня 11 приварены к левой трубе, а три стержня 12, расположенных под острым углом к раме, - к правой трубе. Стержни 11 и 12 вторыми своими концами попарно приварены к трем угловым кронштейнам 13, вертикальные полки которых сопряжены со средними частями стальных шин, представляющих собой справа выводы 14 разъединителя-зазезмлителя, а слева заземляющие контакты 15. Диэлектрические стержни 7, 8, 11, 12 изготовлены из стеклопластиковых труб, оконцованных стальными наконечниками 16. На фиг. 1 и 2 разъединитель-заземлитель показан во включенном положении. Преимуществами заявленного разъединителя-заземлителя являются 1) отсутствие опорных изоляторов, роль которых выполняют диэлектрические стержни стальной прямоугольной плоской площадки, что значительно снижает его цену и массогабаритные показатели, это принципиальная новизна изобретения 2 4151 1 2) неподвижность выводов, что повышает надежность его работы 3) простота конструкции, монтажа и сравнительно небольшая стоимость позволяет реализовать его широкое внедрение в распределительных сетях 10 кВ вместо переносных заземляющих устройств, что значительно повышает безопасность и производительность работ, исключая подъем на опоры оперативно ремонтного персонала. В настоящее время впервые в энергосистеме Республики Беларусь изготовлена и установлена в ПО Витебскэнерго первая партия этих аппаратов в количестве 50 штук. Источники информации 1. Патент РБ 2073, МПК Н 01 Н 31/00, 1998 (прототип). Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: H01H 31/02, H01H 31/00
Метки: высоковольтный, разъединитель-заземлитель
