Магазин к пистолету для приварки шпилек

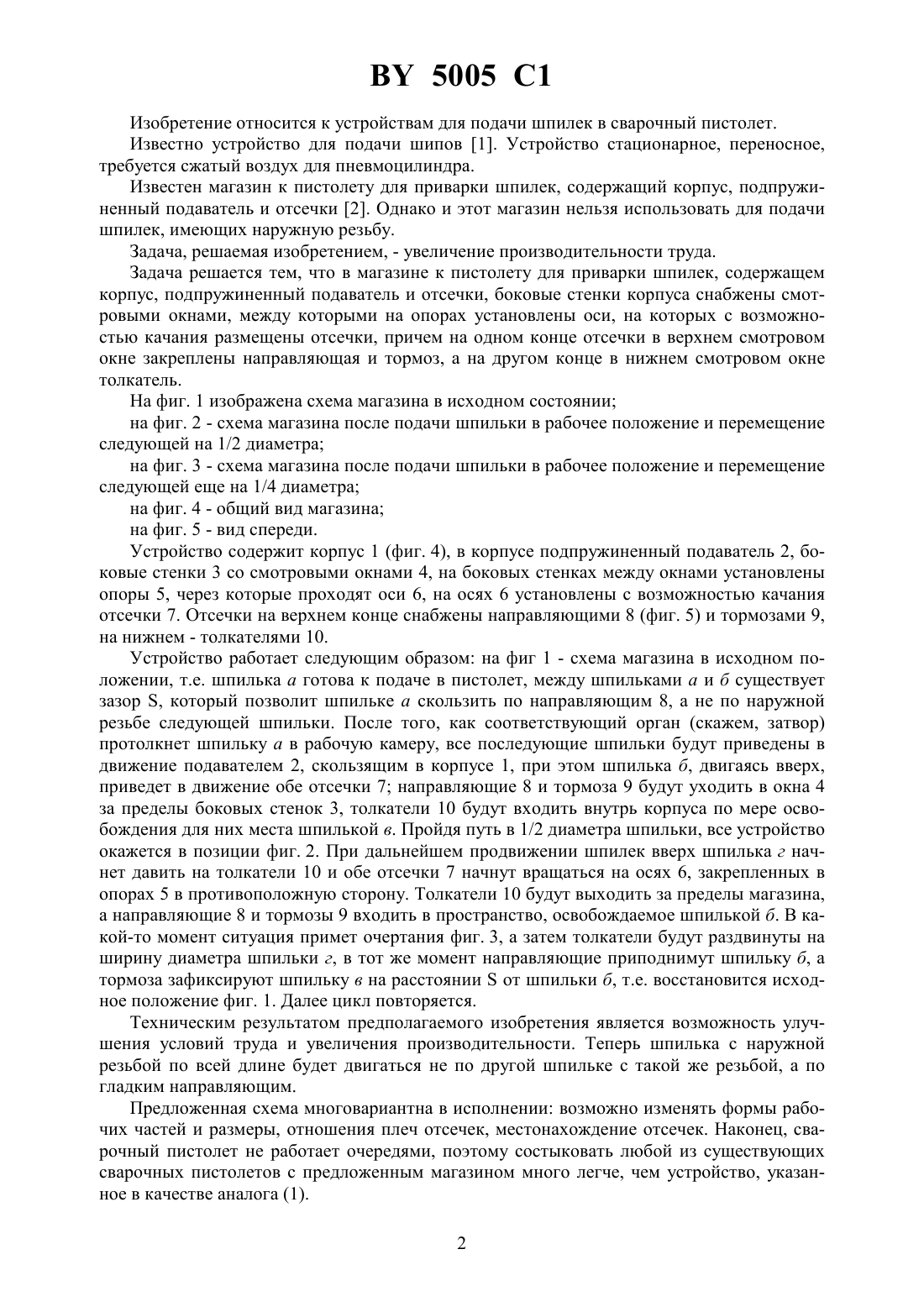

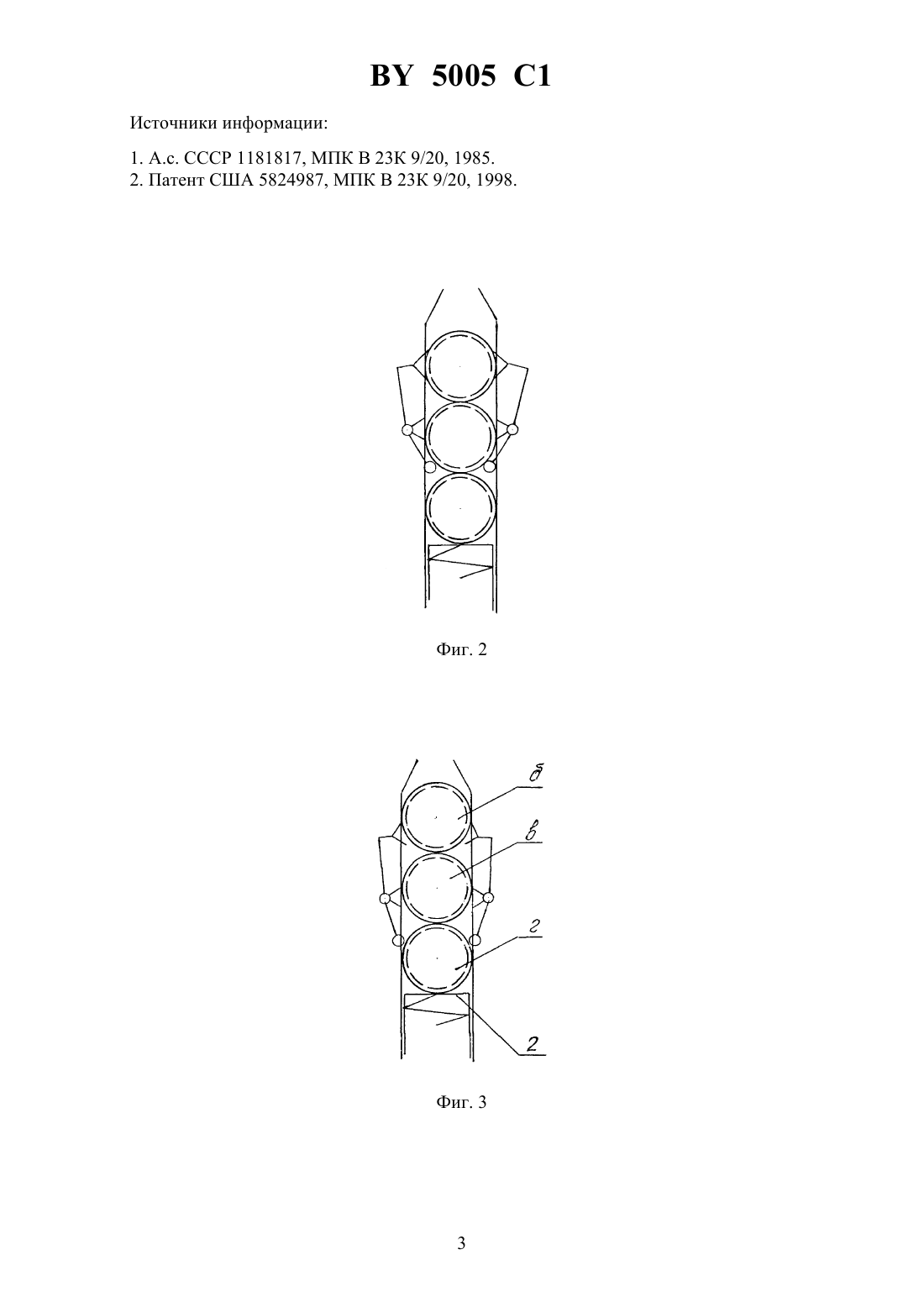

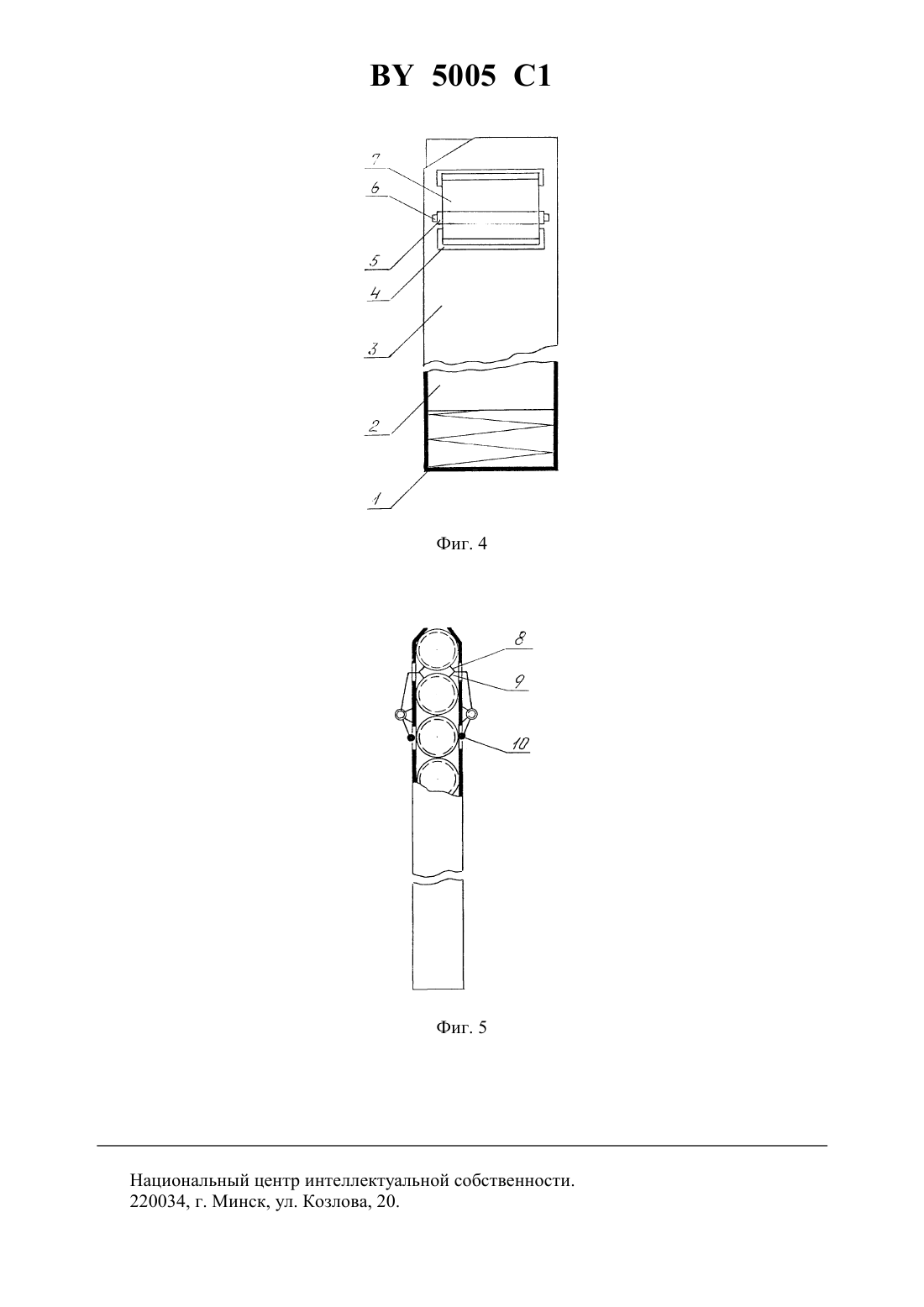

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАГАЗИН К ПИСТОЛЕТУ ДЛЯ ПРИВАРКИ ШПИЛЕК(72) Авторы Шелег Валерий Константинович Романенков Владимир Андреевич(57) Магазин к пистолету для приварки шпилек, содержащий корпус, подпружиненный подаватель и отсечки, отличающийся тем, что боковые стенки корпуса снабжены смотровыми окнами, между которыми на опорах установлены оси, на которых с возможностью качания размещены отсечки, причем на одном конце отсечки в верхнем смотровом окне закреплены направляющая и тормоз, а на другом конце в нижнем смотровом окне толкатель. 5005 1 Изобретение относится к устройствам для подачи шпилек в сварочный пистолет. Известно устройство для подачи шипов 1. Устройство стационарное, переносное,требуется сжатый воздух для пневмоцилиндра. Известен магазин к пистолету для приварки шпилек, содержащий корпус, подпружиненный подаватель и отсечки 2. Однако и этот магазин нельзя использовать для подачи шпилек, имеющих наружную резьбу. Задача, решаемая изобретением, - увеличение производительности труда. Задача решается тем, что в магазине к пистолету для приварки шпилек, содержащем корпус, подпружиненный подаватель и отсечки, боковые стенки корпуса снабжены смотровыми окнами, между которыми на опорах установлены оси, на которых с возможностью качания размещены отсечки, причем на одном конце отсечки в верхнем смотровом окне закреплены направляющая и тормоз, а на другом конце в нижнем смотровом окне толкатель. На фиг. 1 изображена схема магазина в исходном состоянии на фиг. 2 - схема магазина после подачи шпильки в рабочее положение и перемещение следующей на 1/2 диаметра на фиг. 3 - схема магазина после подачи шпильки в рабочее положение и перемещение следующей еще на 1/4 диаметра на фиг. 4 - общий вид магазина на фиг. 5 - вид спереди. Устройство содержит корпус 1 (фиг. 4), в корпусе подпружиненный подаватель 2, боковые стенки 3 со смотровыми окнами 4, на боковых стенках между окнами установлены опоры 5, через которые проходят оси 6, на осях 6 установлены с возможностью качания отсечки 7. Отсечки на верхнем конце снабжены направляющими 8 (фиг. 5) и тормозами 9,на нижнем - толкателями 10. Устройство работает следующим образом на фиг 1 - схема магазина в исходном положении, т.е. шпилька а готова к подаче в пистолет, между шпильками а и б существует зазор , который позволит шпильке а скользить по направляющим 8, а не по наружной резьбе следующей шпильки. После того, как соответствующий орган (скажем, затвор) протолкнет шпильку а в рабочую камеру, все последующие шпильки будут приведены в движение подавателем 2, скользящим в корпусе 1, при этом шпилька б, двигаясь вверх,приведет в движение обе отсечки 7 направляющие 8 и тормоза 9 будут уходить в окна 4 за пределы боковых стенок 3, толкатели 10 будут входить внутрь корпуса по мере освобождения для них места шпилькой в. Пройдя путь в 1/2 диаметра шпильки, все устройство окажется в позиции фиг. 2. При дальнейшем продвижении шпилек вверх шпилька г начнет давить на толкатели 10 и обе отсечки 7 начнут вращаться на осях 6, закрепленных в опорах 5 в противоположную сторону. Толкатели 10 будут выходить за пределы магазина,а направляющие 8 и тормозы 9 входить в пространство, освобождаемое шпилькой б. В какой-то момент ситуация примет очертания фиг. 3, а затем толкатели будут раздвинуты на ширину диаметра шпильки г, в тот же момент направляющие приподнимут шпильку б, а тормоза зафиксируют шпильку в на расстоянииот шпильки б, т.е. восстановится исходное положение фиг. 1. Далее цикл повторяется. Техническим результатом предполагаемого изобретения является возможность улучшения условий труда и увеличения производительности. Теперь шпилька с наружной резьбой по всей длине будет двигаться не по другой шпильке с такой же резьбой, а по гладким направляющим. Предложенная схема многовариантна в исполнении возможно изменять формы рабочих частей и размеры, отношения плеч отсечек, местонахождение отсечек. Наконец, сварочный пистолет не работает очередями, поэтому состыковать любой из существующих сварочных пистолетов с предложенным магазином много легче, чем устройство, указанное в качестве аналога (1). 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
