Бункер зерноуборочного комбайна

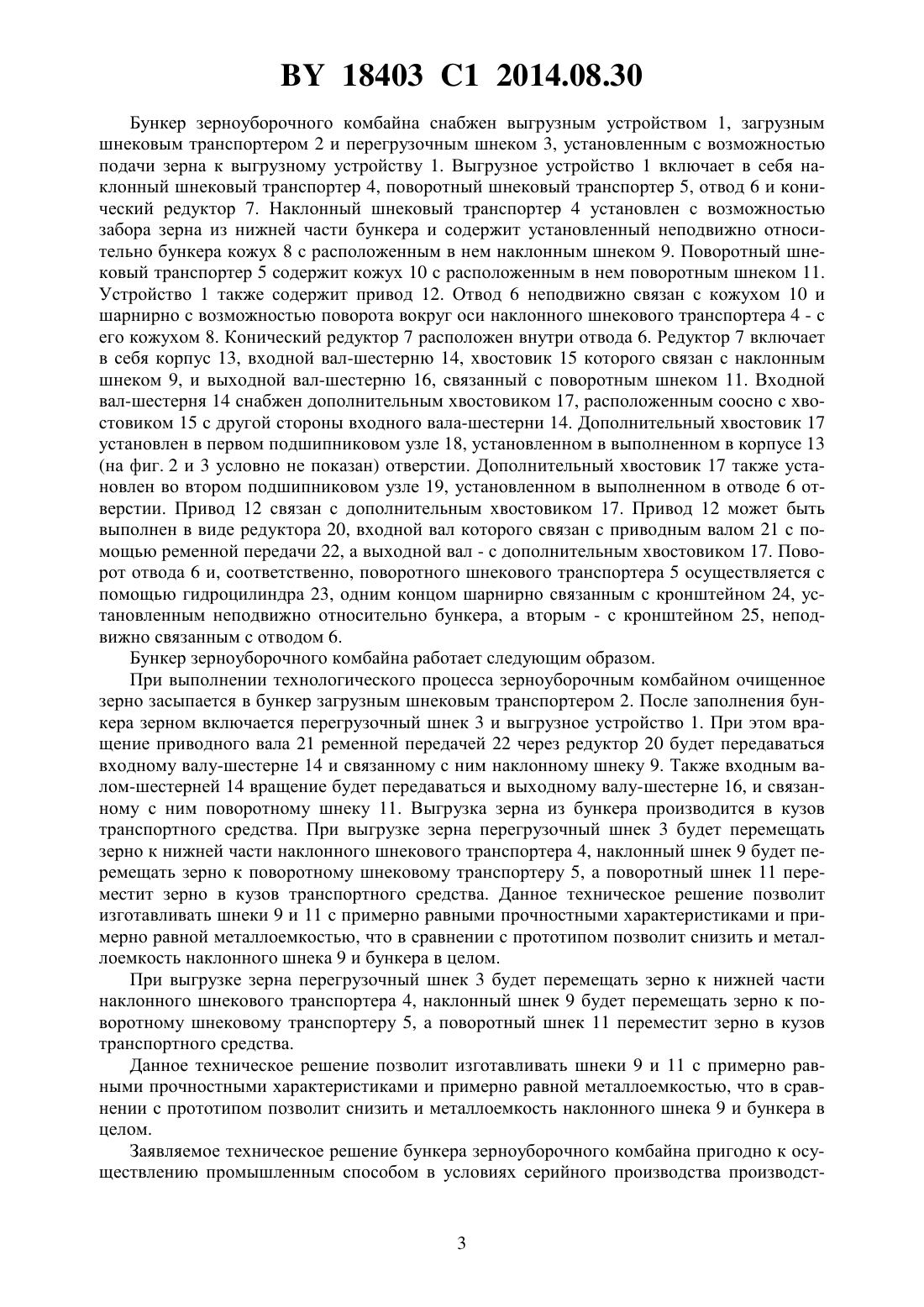

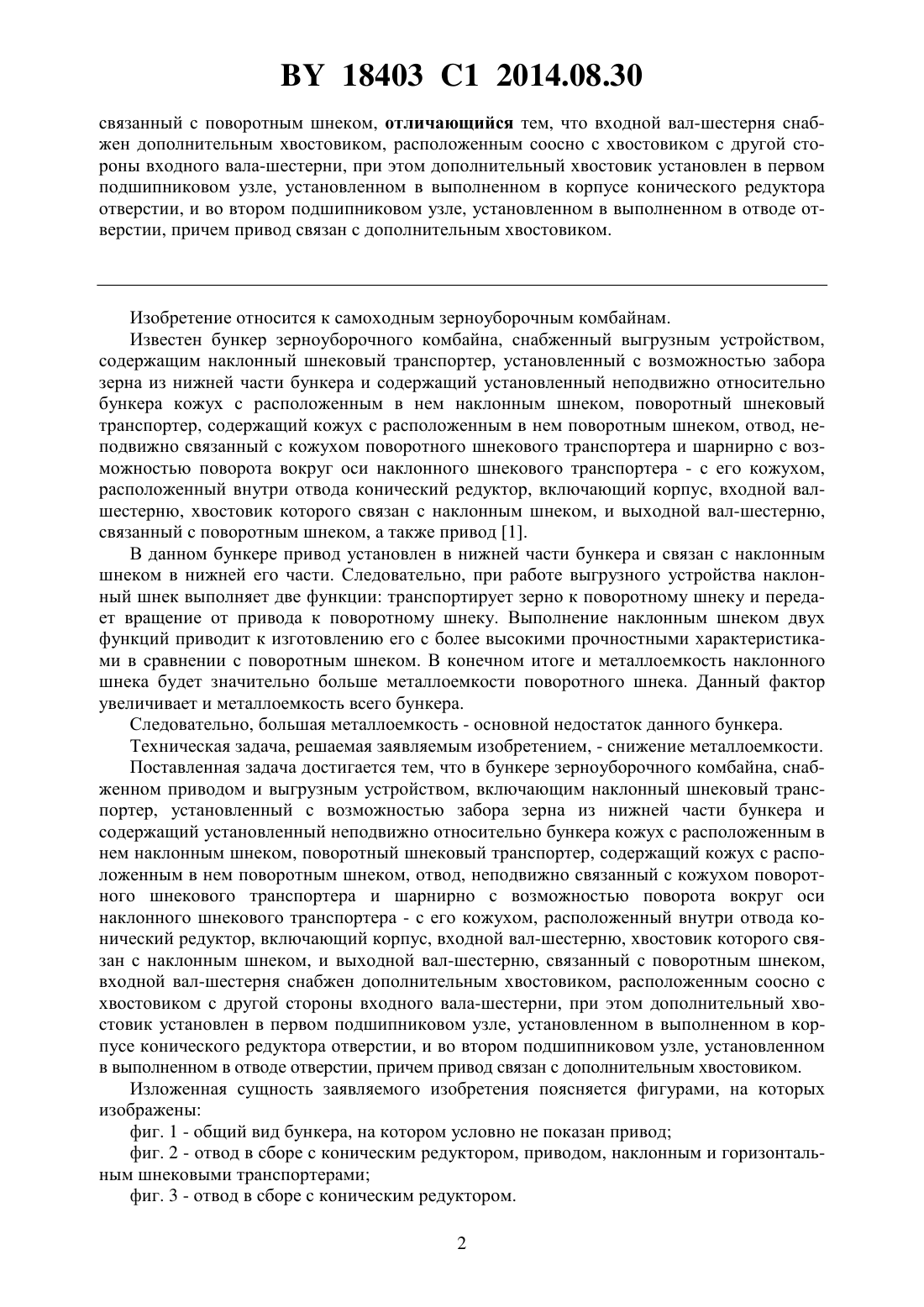

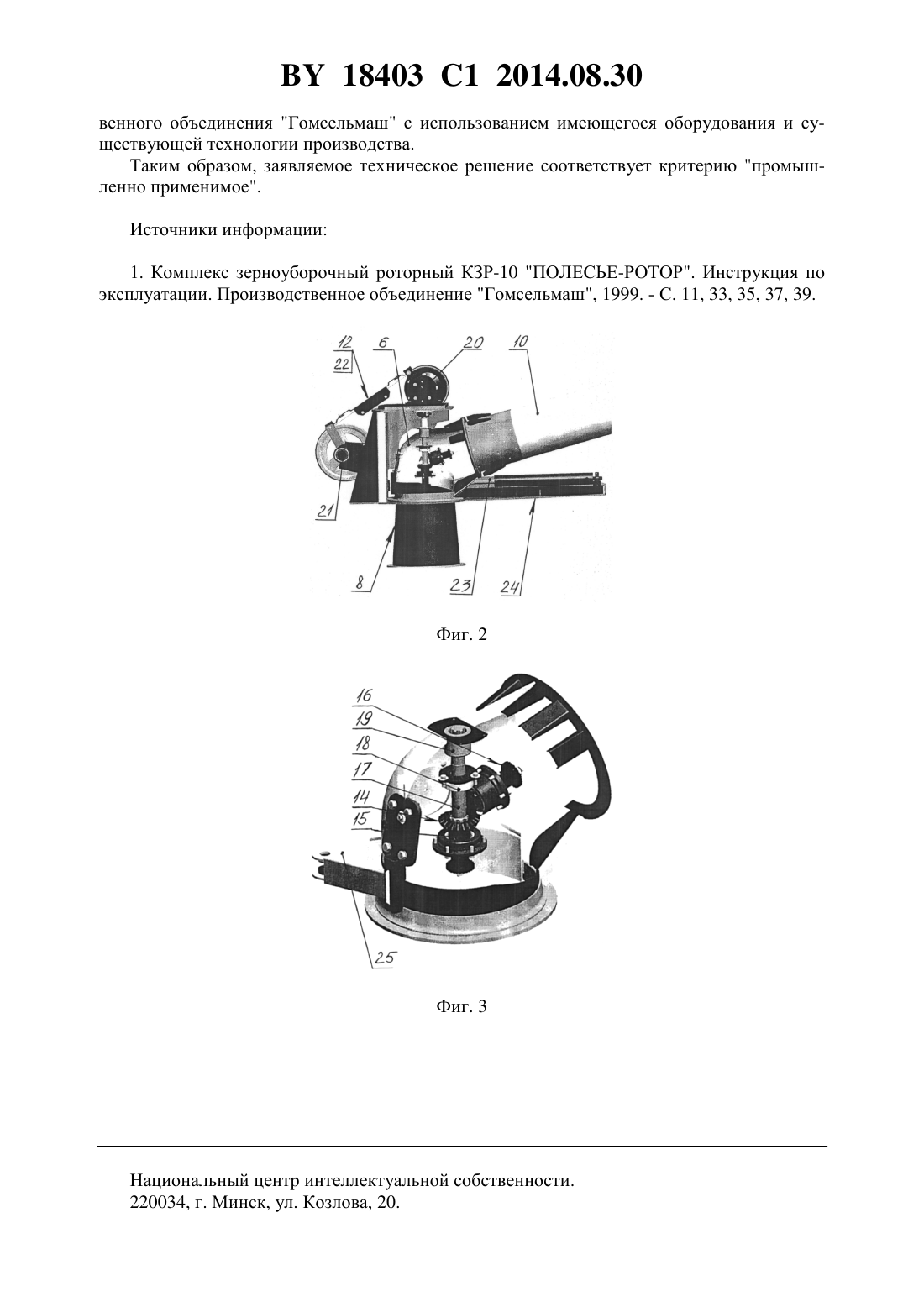

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Иоффе Марк Павлович Шаметько Владимир Константинович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комплекс зерноуборочный роторный КЗР-10 ПОЛЕСЬЕ-РОТОР. Инструкция по эксплуатации. ПО Гомсельмаш, 1999. - С. 11, 33, 35, 37, 39.2329638 2, 2008.2337521 1, 2008.14300 1, 2011.0274761 1, 1988.(57) Бункер зерноуборочного комбайна, снабженный приводом и выгрузным устройством,включающим наклонный шнековый транспортер, установленный с возможностью забора зерна из нижней части бункера и содержащий установленный неподвижно относительно бункера кожух с расположенным в нем наклонным шнеком, поворотный шнековый транспортер, содержащий кожух с расположенным в нем поворотным шнеком, отвод, неподвижно связанный с кожухом поворотного шнекового транспортера и шарнирно с возможностью поворота вокруг оси наклонного шнекового транспортера - с его кожухом,расположенный внутри отвода конический редуктор, включающий корпус, входной валшестерню, хвостовик которого связан с наклонным шнеком, и выходной вал-шестерню, Фиг. 1 18403 1 2014.08.30 связанный с поворотным шнеком, отличающийся тем, что входной вал-шестерня снабжен дополнительным хвостовиком, расположенным соосно с хвостовиком с другой стороны входного вала-шестерни, при этом дополнительный хвостовик установлен в первом подшипниковом узле, установленном в выполненном в корпусе конического редуктора отверстии, и во втором подшипниковом узле, установленном в выполненном в отводе отверстии, причем привод связан с дополнительным хвостовиком. Изобретение относится к самоходным зерноуборочным комбайнам. Известен бункер зерноуборочного комбайна, снабженный выгрузным устройством,содержащим наклонный шнековый транспортер, установленный с возможностью забора зерна из нижней части бункера и содержащий установленный неподвижно относительно бункера кожух с расположенным в нем наклонным шнеком, поворотный шнековый транспортер, содержащий кожух с расположенным в нем поворотным шнеком, отвод, неподвижно связанный с кожухом поворотного шнекового транспортера и шарнирно с возможностью поворота вокруг оси наклонного шнекового транспортера - с его кожухом,расположенный внутри отвода конический редуктор, включающий корпус, входной валшестерню, хвостовик которого связан с наклонным шнеком, и выходной вал-шестерню,связанный с поворотным шнеком, а также привод 1. В данном бункере привод установлен в нижней части бункера и связан с наклонным шнеком в нижней его части. Следовательно, при работе выгрузного устройства наклонный шнек выполняет две функции транспортирует зерно к поворотному шнеку и передает вращение от привода к поворотному шнеку. Выполнение наклонным шнеком двух функций приводит к изготовлению его с более высокими прочностными характеристиками в сравнении с поворотным шнеком. В конечном итоге и металлоемкость наклонного шнека будет значительно больше металлоемкости поворотного шнека. Данный фактор увеличивает и металлоемкость всего бункера. Следовательно, большая металлоемкость - основной недостаток данного бункера. Техническая задача, решаемая заявляемым изобретением, - снижение металлоемкости. Поставленная задача достигается тем, что в бункере зерноуборочного комбайна, снабженном приводом и выгрузным устройством, включающим наклонный шнековый транспортер, установленный с возможностью забора зерна из нижней части бункера и содержащий установленный неподвижно относительно бункера кожух с расположенным в нем наклонным шнеком, поворотный шнековый транспортер, содержащий кожух с расположенным в нем поворотным шнеком, отвод, неподвижно связанный с кожухом поворотного шнекового транспортера и шарнирно с возможностью поворота вокруг оси наклонного шнекового транспортера - с его кожухом, расположенный внутри отвода конический редуктор, включающий корпус, входной вал-шестерню, хвостовик которого связан с наклонным шнеком, и выходной вал-шестерню, связанный с поворотным шнеком,входной вал-шестерня снабжен дополнительным хвостовиком, расположенным соосно с хвостовиком с другой стороны входного вала-шестерни, при этом дополнительный хвостовик установлен в первом подшипниковом узле, установленном в выполненном в корпусе конического редуктора отверстии, и во втором подшипниковом узле, установленном в выполненном в отводе отверстии, причем привод связан с дополнительным хвостовиком. Изложенная сущность заявляемого изобретения поясняется фигурами, на которых изображены фиг. 1 - общий вид бункера, на котором условно не показан привод фиг. 2 - отвод в сборе с коническим редуктором, приводом, наклонным и горизонтальным шнековыми транспортерами фиг. 3 - отвод в сборе с коническим редуктором. 2 18403 1 2014.08.30 Бункер зерноуборочного комбайна снабжен выгрузным устройством 1, загрузным шнековым транспортером 2 и перегрузочным шнеком 3, установленным с возможностью подачи зерна к выгрузному устройству 1. Выгрузное устройство 1 включает в себя наклонный шнековый транспортер 4, поворотный шнековый транспортер 5, отвод 6 и конический редуктор 7. Наклонный шнековый транспортер 4 установлен с возможностью забора зерна из нижней части бункера и содержит установленный неподвижно относительно бункера кожух 8 с расположенным в нем наклонным шнеком 9. Поворотный шнековый транспортер 5 содержит кожух 10 с расположенным в нем поворотным шнеком 11. Устройство 1 также содержит привод 12. Отвод 6 неподвижно связан с кожухом 10 и шарнирно с возможностью поворота вокруг оси наклонного шнекового транспортера 4 - с его кожухом 8. Конический редуктор 7 расположен внутри отвода 6. Редуктор 7 включает в себя корпус 13, входной вал-шестерню 14, хвостовик 15 которого связан с наклонным шнеком 9, и выходной вал-шестерню 16, связанный с поворотным шнеком 11. Входной вал-шестерня 14 снабжен дополнительным хвостовиком 17, расположенным соосно с хвостовиком 15 с другой стороны входного вала-шестерни 14. Дополнительный хвостовик 17 установлен в первом подшипниковом узле 18, установленном в выполненном в корпусе 13(на фиг. 2 и 3 условно не показан) отверстии. Дополнительный хвостовик 17 также установлен во втором подшипниковом узле 19, установленном в выполненном в отводе 6 отверстии. Привод 12 связан с дополнительным хвостовиком 17. Привод 12 может быть выполнен в виде редуктора 20, входной вал которого связан с приводным валом 21 с помощью ременной передачи 22, а выходной вал - с дополнительным хвостовиком 17. Поворот отвода 6 и, соответственно, поворотного шнекового транспортера 5 осуществляется с помощью гидроцилиндра 23, одним концом шарнирно связанным с кронштейном 24, установленным неподвижно относительно бункера, а вторым - с кронштейном 25, неподвижно связанным с отводом 6. Бункер зерноуборочного комбайна работает следующим образом. При выполнении технологического процесса зерноуборочным комбайном очищенное зерно засыпается в бункер загрузным шнековым транспортером 2. После заполнения бункера зерном включается перегрузочный шнек 3 и выгрузное устройство 1. При этом вращение приводного вала 21 ременной передачей 22 через редуктор 20 будет передаваться входному валу-шестерне 14 и связанному с ним наклонному шнеку 9. Также входным валом-шестерней 14 вращение будет передаваться и выходному валу-шестерне 16, и связанному с ним поворотному шнеку 11. Выгрузка зерна из бункера производится в кузов транспортного средства. При выгрузке зерна перегрузочный шнек 3 будет перемещать зерно к нижней части наклонного шнекового транспортера 4, наклонный шнек 9 будет перемещать зерно к поворотному шнековому транспортеру 5, а поворотный шнек 11 переместит зерно в кузов транспортного средства. Данное техническое решение позволит изготавливать шнеки 9 и 11 с примерно равными прочностными характеристиками и примерно равной металлоемкостью, что в сравнении с прототипом позволит снизить и металлоемкость наклонного шнека 9 и бункера в целом. При выгрузке зерна перегрузочный шнек 3 будет перемещать зерно к нижней части наклонного шнекового транспортера 4, наклонный шнек 9 будет перемещать зерно к поворотному шнековому транспортеру 5, а поворотный шнек 11 переместит зерно в кузов транспортного средства. Данное техническое решение позволит изготавливать шнеки 9 и 11 с примерно равными прочностными характеристиками и примерно равной металлоемкостью, что в сравнении с прототипом позволит снизить и металлоемкость наклонного шнека 9 и бункера в целом. Заявляемое техническое решение бункера зерноуборочного комбайна пригодно к осуществлению промышленным способом в условиях серийного производства производст 3 18403 1 2014.08.30 венного объединения Гомсельмаш с использованием имеющегося оборудования и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Источники информации 1. Комплекс зерноуборочный роторный КЗР-10 ПОЛЕСЬЕ-РОТОР. Инструкция по эксплуатации. Производственное объединение Гомсельмаш, 1999. - С. 11, 33, 35, 37, 39. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
