Устройство для автоматической промывки молокосборника

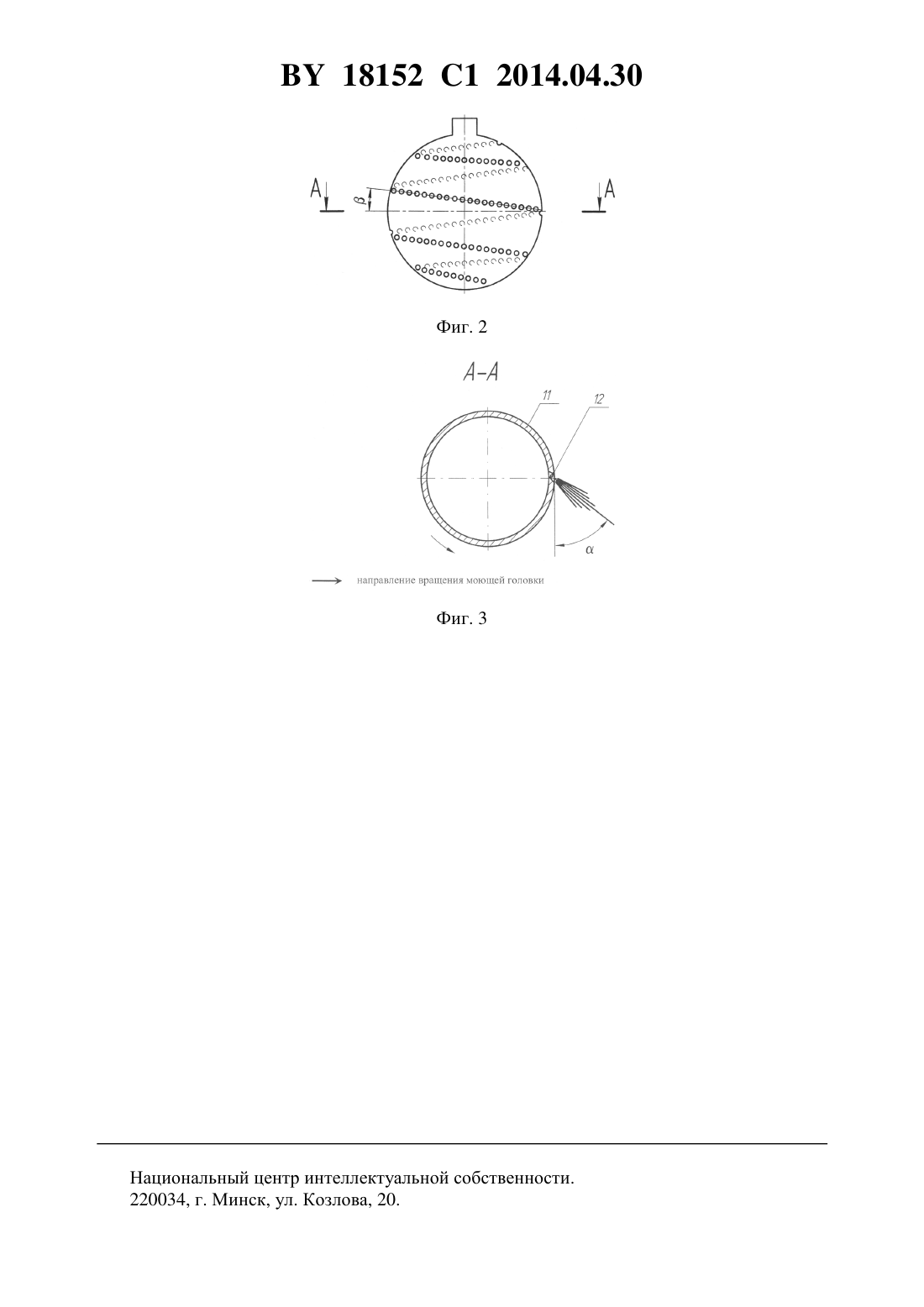

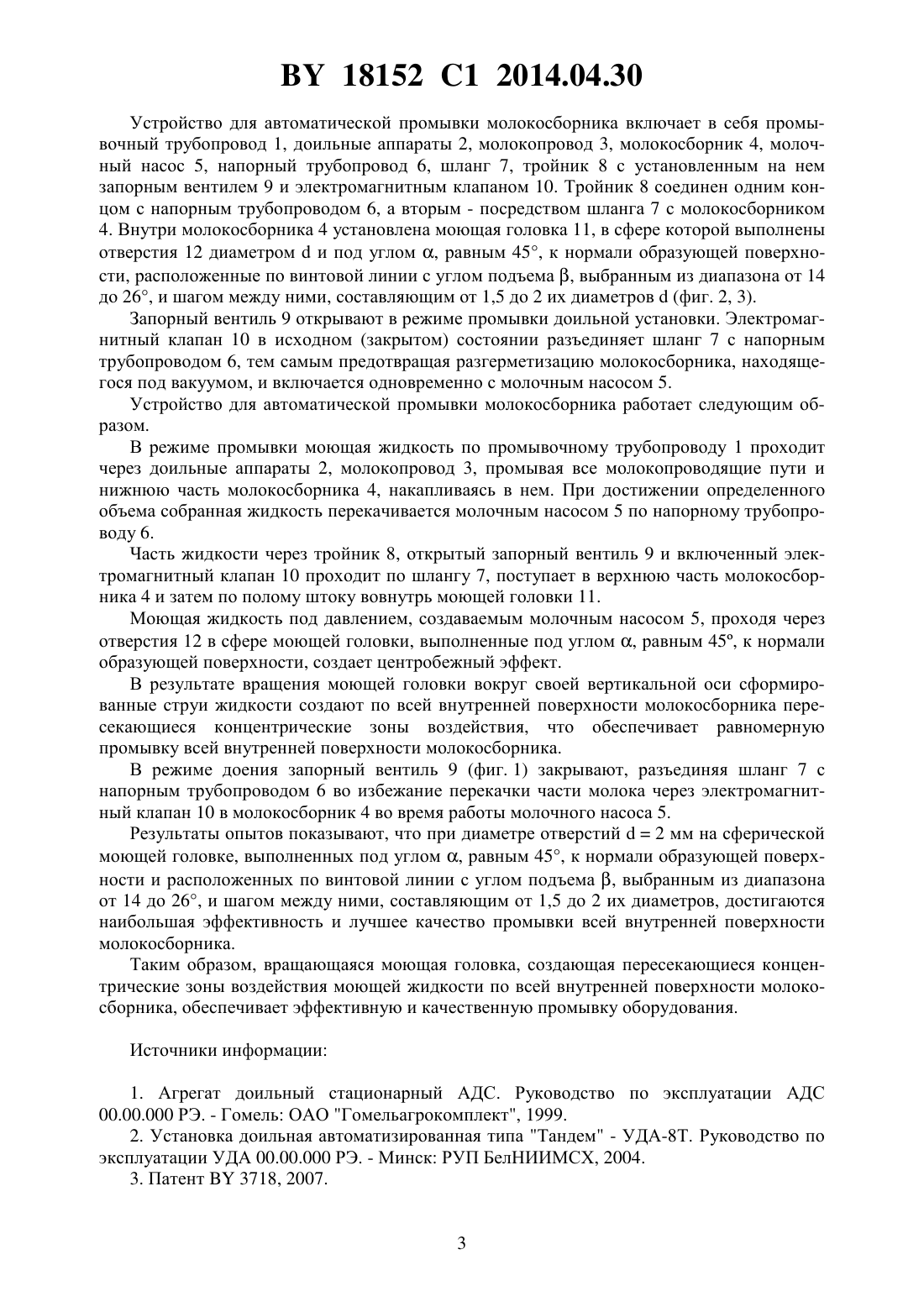

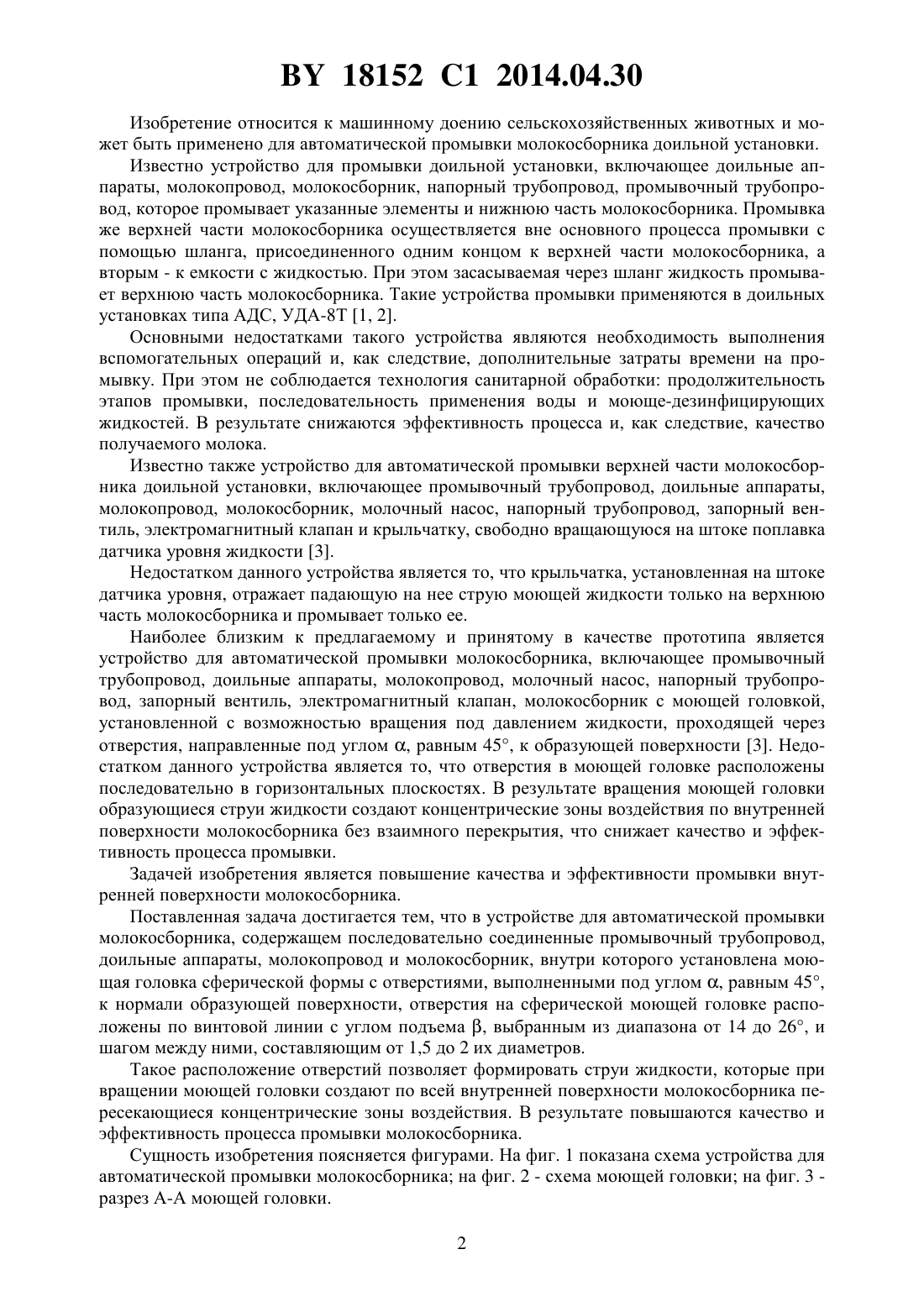

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПРОМЫВКИ МОЛОКОСБОРНИКА(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Пунько Андрей Иванович Сорокин Эдуард Петрович Романчук Денис Иванович Ступчик Ирина Александровна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для автоматической промывки молокосборника, содержащее последовательно соединенные промывочный трубопровод, доильные аппараты, молокопровод и молокосборник, внутри которого установлена моющая головка сферической формы с отверстиями, выполненными под углом , равным 45, к нормали образующей поверхности, отличающееся тем, что отверстия на сферической моющей головке расположены по винтовой линии с углом подъема , выбранным из диапазона от 14 до 26, и шагом между ними, составляющим от 1,5 до 2 их диаметров. 18152 1 2014.04.30 Изобретение относится к машинному доению сельскохозяйственных животных и может быть применено для автоматической промывки молокосборника доильной установки. Известно устройство для промывки доильной установки, включающее доильные аппараты, молокопровод, молокосборник, напорный трубопровод, промывочный трубопровод, которое промывает указанные элементы и нижнюю часть молокосборника. Промывка же верхней части молокосборника осуществляется вне основного процесса промывки с помощью шланга, присоединенного одним концом к верхней части молокосборника, а вторым - к емкости с жидкостью. При этом засасываемая через шланг жидкость промывает верхнюю часть молокосборника. Такие устройства промывки применяются в доильных установках типа АДС, УДА-8 Т 1, 2. Основными недостатками такого устройства являются необходимость выполнения вспомогательных операций и, как следствие, дополнительные затраты времени на промывку. При этом не соблюдается технология санитарной обработки продолжительность этапов промывки, последовательность применения воды и моюще-дезинфицирующих жидкостей. В результате снижаются эффективность процесса и, как следствие, качество получаемого молока. Известно также устройство для автоматической промывки верхней части молокосборника доильной установки, включающее промывочный трубопровод, доильные аппараты,молокопровод, молокосборник, молочный насос, напорный трубопровод, запорный вентиль, электромагнитный клапан и крыльчатку, свободно вращающуюся на штоке поплавка датчика уровня жидкости 3. Недостатком данного устройства является то, что крыльчатка, установленная на штоке датчика уровня, отражает падающую на нее струю моющей жидкости только на верхнюю часть молокосборника и промывает только ее. Наиболее близким к предлагаемому и принятому в качестве прототипа является устройство для автоматической промывки молокосборника, включающее промывочный трубопровод, доильные аппараты, молокопровод, молочный насос, напорный трубопровод, запорный вентиль, электромагнитный клапан, молокосборник с моющей головкой,установленной с возможностью вращения под давлением жидкости, проходящей через отверстия, направленные под углом , равным 45, к образующей поверхности 3. Недостатком данного устройства является то, что отверстия в моющей головке расположены последовательно в горизонтальных плоскостях. В результате вращения моющей головки образующиеся струи жидкости создают концентрические зоны воздействия по внутренней поверхности молокосборника без взаимного перекрытия, что снижает качество и эффективность процесса промывки. Задачей изобретения является повышение качества и эффективности промывки внутренней поверхности молокосборника. Поставленная задача достигается тем, что в устройстве для автоматической промывки молокосборника, содержащем последовательно соединенные промывочный трубопровод,доильные аппараты, молокопровод и молокосборник, внутри которого установлена моющая головка сферической формы с отверстиями, выполненными под углом , равным 45,к нормали образующей поверхности, отверстия на сферической моющей головке расположены по винтовой линии с углом подъема , выбранным из диапазона от 14 до 26, и шагом между ними, составляющим от 1,5 до 2 их диаметров. Такое расположение отверстий позволяет формировать струи жидкости, которые при вращении моющей головки создают по всей внутренней поверхности молокосборника пересекающиеся концентрические зоны воздействия. В результате повышаются качество и эффективность процесса промывки молокосборника. Сущность изобретения поясняется фигурами. На фиг. 1 показана схема устройства для автоматической промывки молокосборника на фиг. 2 - схема моющей головки на фиг. 3 разрез А-А моющей головки. 2 18152 1 2014.04.30 Устройство для автоматической промывки молокосборника включает в себя промывочный трубопровод 1, доильные аппараты 2, молокопровод 3, молокосборник 4, молочный насос 5, напорный трубопровод 6, шланг 7, тройник 8 с установленным на нем запорным вентилем 9 и электромагнитным клапаном 10. Тройник 8 соединен одним концом с напорным трубопроводом 6, а вторым - посредством шланга 7 с молокосборником 4. Внутри молокосборника 4 установлена моющая головка 11, в сфере которой выполнены отверстия 12 диаметроми под углом , равным 45, к нормали образующей поверхности, расположенные по винтовой линии с углом подъема , выбранным из диапазона от 14 до 26, и шагом между ними, составляющим от 1,5 до 2 их диаметров(фиг. 2, 3). Запорный вентиль 9 открывают в режиме промывки доильной установки. Электромагнитный клапан 10 в исходном (закрытом) состоянии разъединяет шланг 7 с напорным трубопроводом 6, тем самым предотвращая разгерметизацию молокосборника, находящегося под вакуумом, и включается одновременно с молочным насосом 5. Устройство для автоматической промывки молокосборника работает следующим образом. В режиме промывки моющая жидкость по промывочному трубопроводу 1 проходит через доильные аппараты 2, молокопровод 3, промывая все молокопроводящие пути и нижнюю часть молокосборника 4, накапливаясь в нем. При достижении определенного объема собранная жидкость перекачивается молочным насосом 5 по напорному трубопроводу 6. Часть жидкости через тройник 8, открытый запорный вентиль 9 и включенный электромагнитный клапан 10 проходит по шлангу 7, поступает в верхнюю часть молокосборника 4 и затем по полому штоку вовнутрь моющей головки 11. Моющая жидкость под давлением, создаваемым молочным насосом 5, проходя через отверстия 12 в сфере моющей головки, выполненные под углом , равным 45, к нормали образующей поверхности, создает центробежный эффект. В результате вращения моющей головки вокруг своей вертикальной оси сформированные струи жидкости создают по всей внутренней поверхности молокосборника пересекающиеся концентрические зоны воздействия, что обеспечивает равномерную промывку всей внутренней поверхности молокосборника. В режиме доения запорный вентиль 9 (фиг. 1) закрывают, разъединяя шланг 7 с напорным трубопроводом 6 во избежание перекачки части молока через электромагнитный клапан 10 в молокосборник 4 во время работы молочного насоса 5. Результаты опытов показывают, что при диаметре отверстий 2 мм на сферической моющей головке, выполненных под углом , равным 45, к нормали образующей поверхности и расположенных по винтовой линии с углом подъема , выбранным из диапазона от 14 до 26, и шагом между ними, составляющим от 1,5 до 2 их диаметров, достигаются наибольшая эффективность и лучшее качество промывки всей внутренней поверхности молокосборника. Таким образом, вращающаяся моющая головка, создающая пересекающиеся концентрические зоны воздействия моющей жидкости по всей внутренней поверхности молокосборника, обеспечивает эффективную и качественную промывку оборудования. Источники информации 1. Агрегат доильный стационарный АДС. Руководство по эксплуатации АДС 00.00.000 РЭ. - Гомель ОАО Гомельагрокомплект, 1999. 2. Установка доильная автоматизированная типа Тандем - УДА-8 Т. Руководство по эксплуатации УДА 00.00.000 РЭ. - Минск РУП БелНИИМСХ, 2004. 3. Патент 3718, 2007. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
