Захват-подвеска

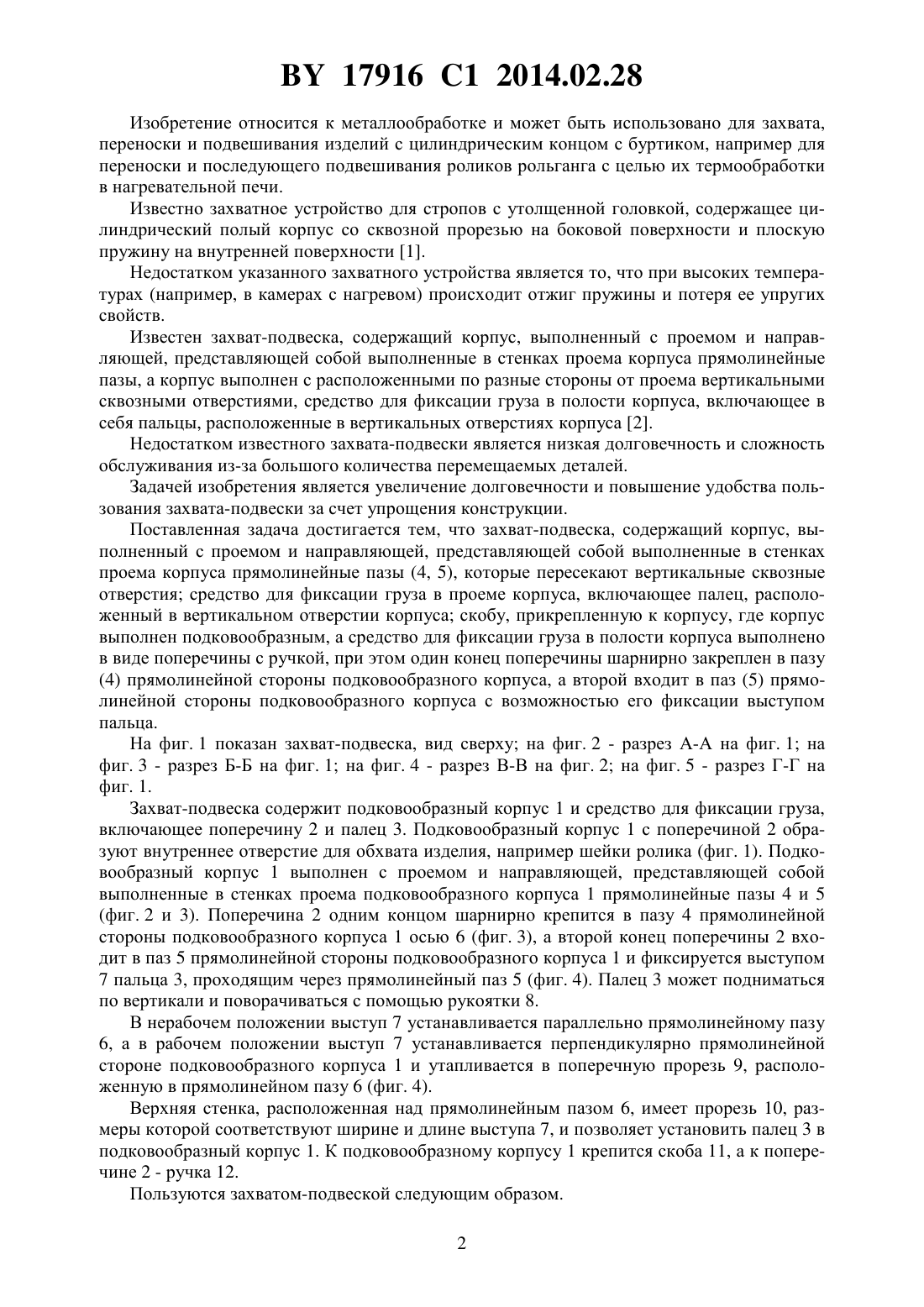

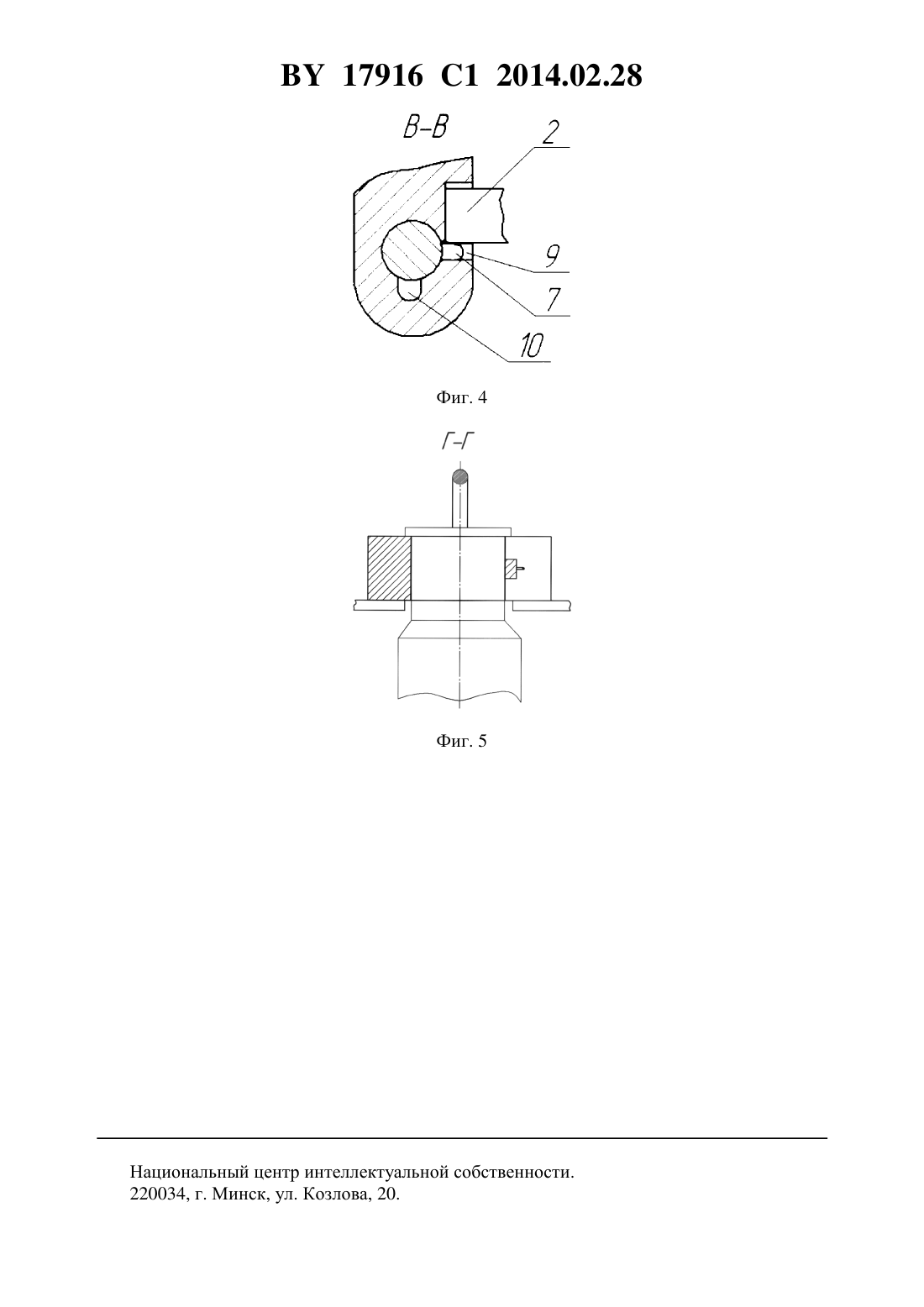

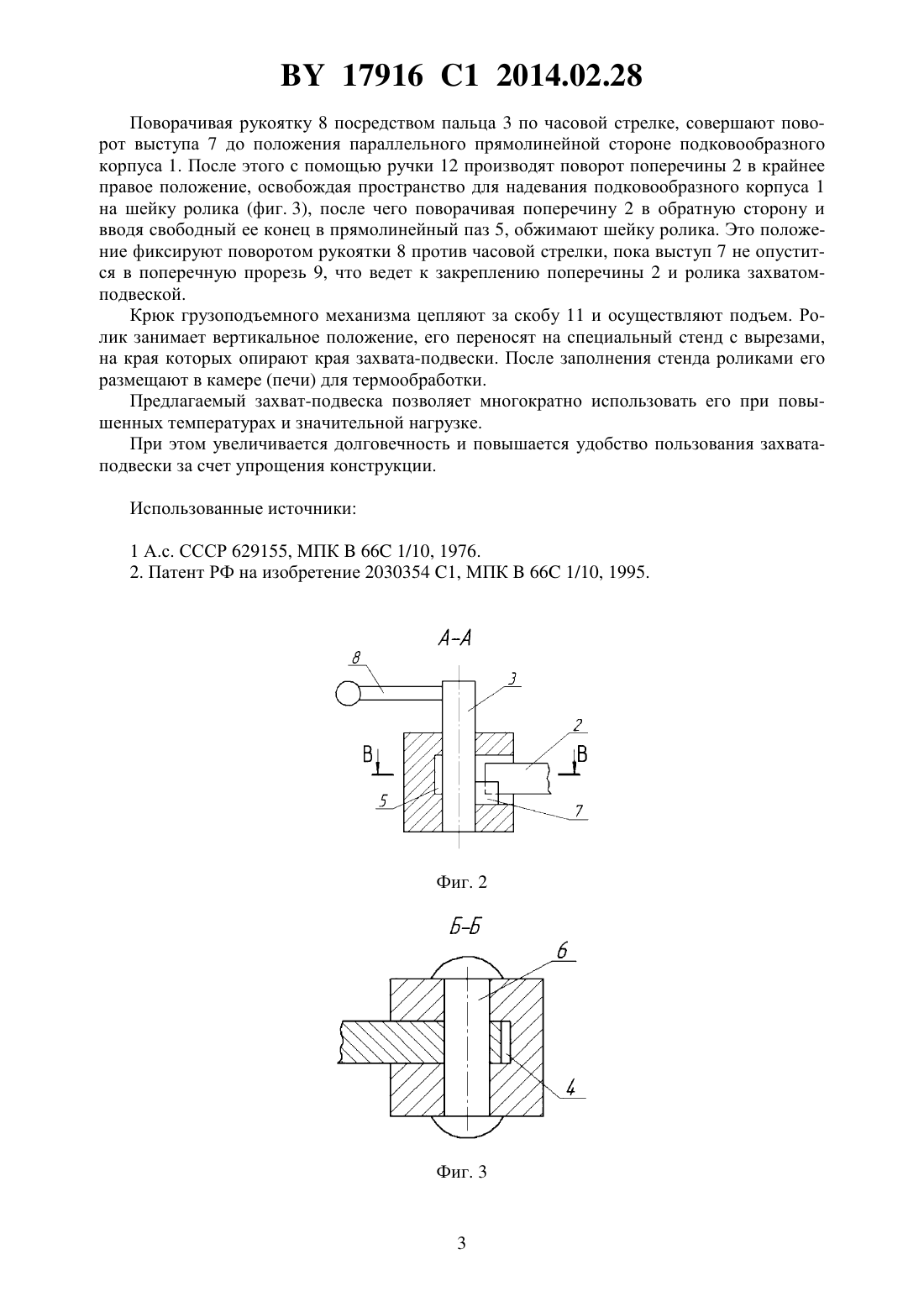

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Сашко Константин Владимирович Романюк Николай Николаевич Щетько Андрей Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Захват-подвеска, содержащий корпус, выполненный с проемом и направляющей,представляющей собой выполненные в стенках проема корпуса прямолинейные пазы (4,5), которые пересекают вертикальные сквозные отверстия средство для фиксации груза в проеме корпуса, включающее палец, расположенный в вертикальном отверстии корпуса скобу, прикрепленную к корпусу, отличающийся тем, что корпус выполнен подковообразным, а средство для фиксации груза в полости корпуса выполнено в виде поперечины с ручкой, при этом один конец поперечины шарнирно закреплен в пазу (4) прямолинейной стороны подковообразного корпуса, а второй входит в паз (5) прямолинейной стороны подковообразного корпуса с возможностью его фиксации выступом пальца. 17916 1 2014.02.28 Изобретение относится к металлообработке и может быть использовано для захвата,переноски и подвешивания изделий с цилиндрическим концом с буртиком, например для переноски и последующего подвешивания роликов рольганга с целью их термообработки в нагревательной печи. Известно захватное устройство для стропов с утолщенной головкой, содержащее цилиндрический полый корпус со сквозной прорезью на боковой поверхности и плоскую пружину на внутренней поверхности 1. Недостатком указанного захватного устройства является то, что при высоких температурах (например, в камерах с нагревом) происходит отжиг пружины и потеря ее упругих свойств. Известен захват-подвеска, содержащий корпус, выполненный с проемом и направляющей, представляющей собой выполненные в стенках проема корпуса прямолинейные пазы, а корпус выполнен с расположенными по разные стороны от проема вертикальными сквозными отверстиями, средство для фиксации груза в полости корпуса, включающее в себя пальцы, расположенные в вертикальных отверстиях корпуса 2. Недостатком известного захвата-подвески является низкая долговечность и сложность обслуживания из-за большого количества перемещаемых деталей. Задачей изобретения является увеличение долговечности и повышение удобства пользования захвата-подвески за счет упрощения конструкции. Поставленная задача достигается тем, что захват-подвеска, содержащий корпус, выполненный с проемом и направляющей, представляющей собой выполненные в стенках проема корпуса прямолинейные пазы (4, 5), которые пересекают вертикальные сквозные отверстия средство для фиксации груза в проеме корпуса, включающее палец, расположенный в вертикальном отверстии корпуса скобу, прикрепленную к корпусу, где корпус выполнен подковообразным, а средство для фиксации груза в полости корпуса выполнено в виде поперечины с ручкой, при этом один конец поперечины шарнирно закреплен в пазу(4) прямолинейной стороны подковообразного корпуса, а второй входит в паз (5) прямолинейной стороны подковообразного корпуса с возможностью его фиксации выступом пальца. На фиг. 1 показан захват-подвеска, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - разрез В-В на фиг. 2 на фиг. 5 - разрез Г-Г на фиг. 1. Захват-подвеска содержит подковообразный корпус 1 и средство для фиксации груза,включающее поперечину 2 и палец 3. Подковообразный корпус 1 с поперечиной 2 образуют внутреннее отверстие для обхвата изделия, например шейки ролика (фиг. 1). Подковообразный корпус 1 выполнен с проемом и направляющей, представляющей собой выполненные в стенках проема подковообразного корпуса 1 прямолинейные пазы 4 и 5(фиг. 2 и 3). Поперечина 2 одним концом шарнирно крепится в пазу 4 прямолинейной стороны подковообразного корпуса 1 осью 6 (фиг. 3), а второй конец поперечины 2 входит в паз 5 прямолинейной стороны подковообразного корпуса 1 и фиксируется выступом 7 пальца 3, проходящим через прямолинейный паз 5 (фиг. 4). Палец 3 может подниматься по вертикали и поворачиваться с помощью рукоятки 8. В нерабочем положении выступ 7 устанавливается параллельно прямолинейному пазу 6, а в рабочем положении выступ 7 устанавливается перпендикулярно прямолинейной стороне подковообразного корпуса 1 и утапливается в поперечную прорезь 9, расположенную в прямолинейном пазу 6 (фиг. 4). Верхняя стенка, расположенная над прямолинейным пазом 6, имеет прорезь 10, размеры которой соответствуют ширине и длине выступа 7, и позволяет установить палец 3 в подковообразный корпус 1. К подковообразному корпусу 1 крепится скоба 11, а к поперечине 2 - ручка 12. Пользуются захватом-подвеской следующим образом. 2 17916 1 2014.02.28 Поворачивая рукоятку 8 посредством пальца 3 по часовой стрелке, совершают поворот выступа 7 до положения параллельного прямолинейной стороне подковообразного корпуса 1. После этого с помощью ручки 12 производят поворот поперечины 2 в крайнее правое положение, освобождая пространство для надевания подковообразного корпуса 1 на шейку ролика (фиг. 3), после чего поворачивая поперечину 2 в обратную сторону и вводя свободный ее конец в прямолинейный паз 5, обжимают шейку ролика. Это положение фиксируют поворотом рукоятки 8 против часовой стрелки, пока выступ 7 не опустится в поперечную прорезь 9, что ведет к закреплению поперечины 2 и ролика захватомподвеской. Крюк грузоподъемного механизма цепляют за скобу 11 и осуществляют подъем. Ролик занимает вертикальное положение, его переносят на специальный стенд с вырезами,на края которых опирают края захвата-подвески. После заполнения стенда роликами его размещают в камере (печи) для термообработки. Предлагаемый захват-подвеска позволяет многократно использовать его при повышенных температурах и значительной нагрузке. При этом увеличивается долговечность и повышается удобство пользования захватаподвески за счет упрощения конструкции. Использованные источники 1 А.с. СССР 629155, МПК 66 1/10, 1976. 2. Патент РФ на изобретение 2030354 1, МПК 66 1/10, 1995. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
