Устройство для формирования слоя стеблей лубяных культур

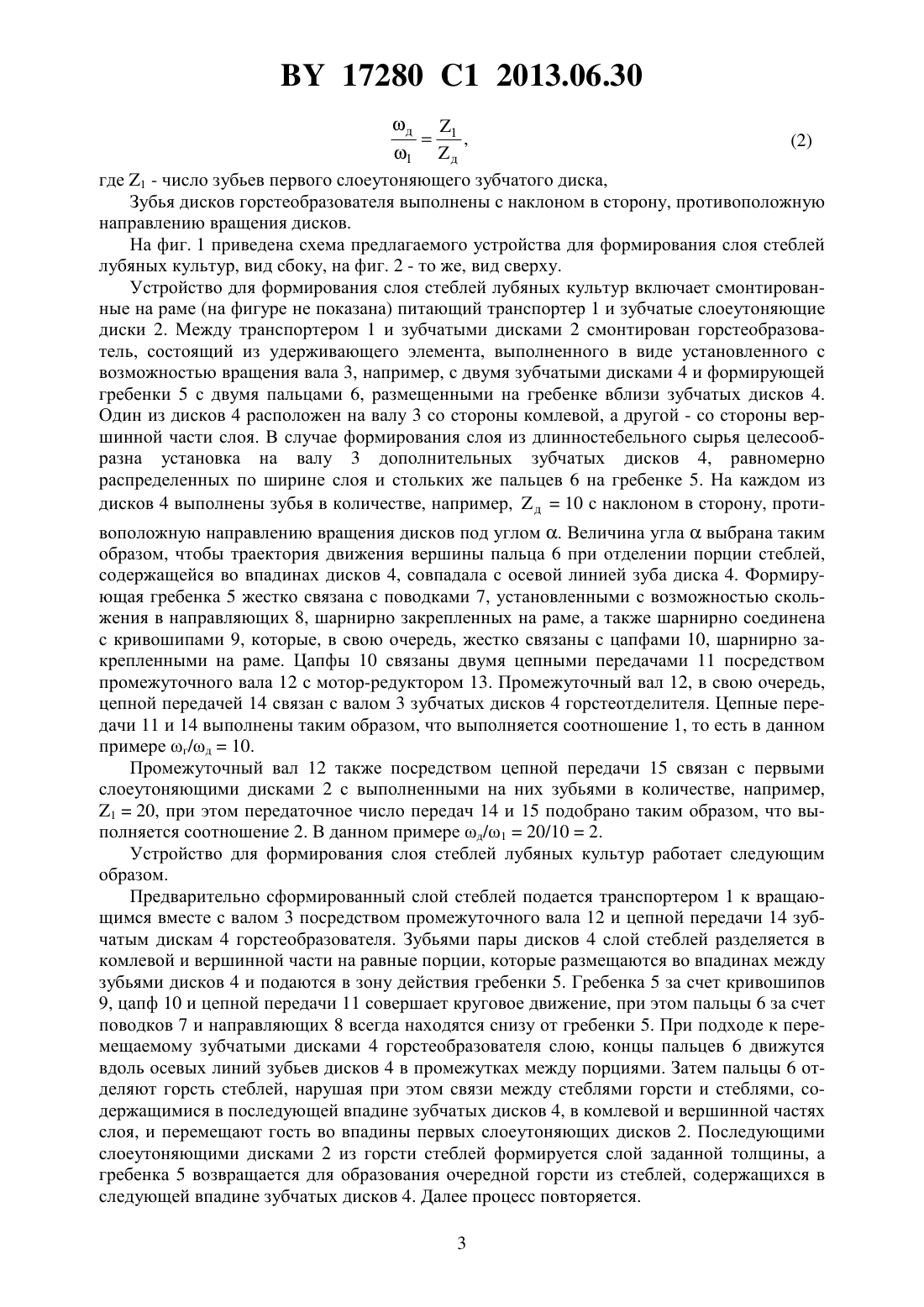

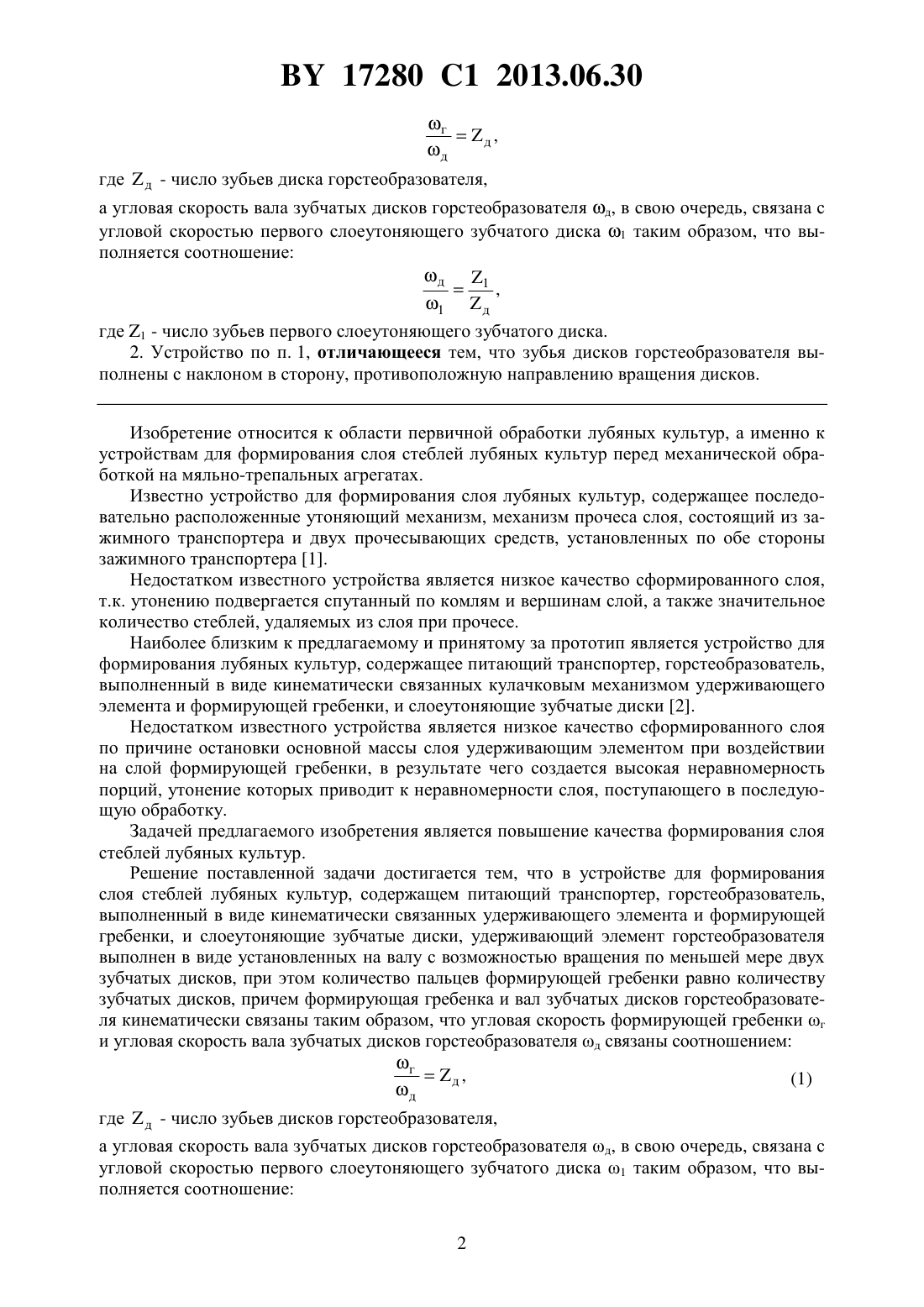

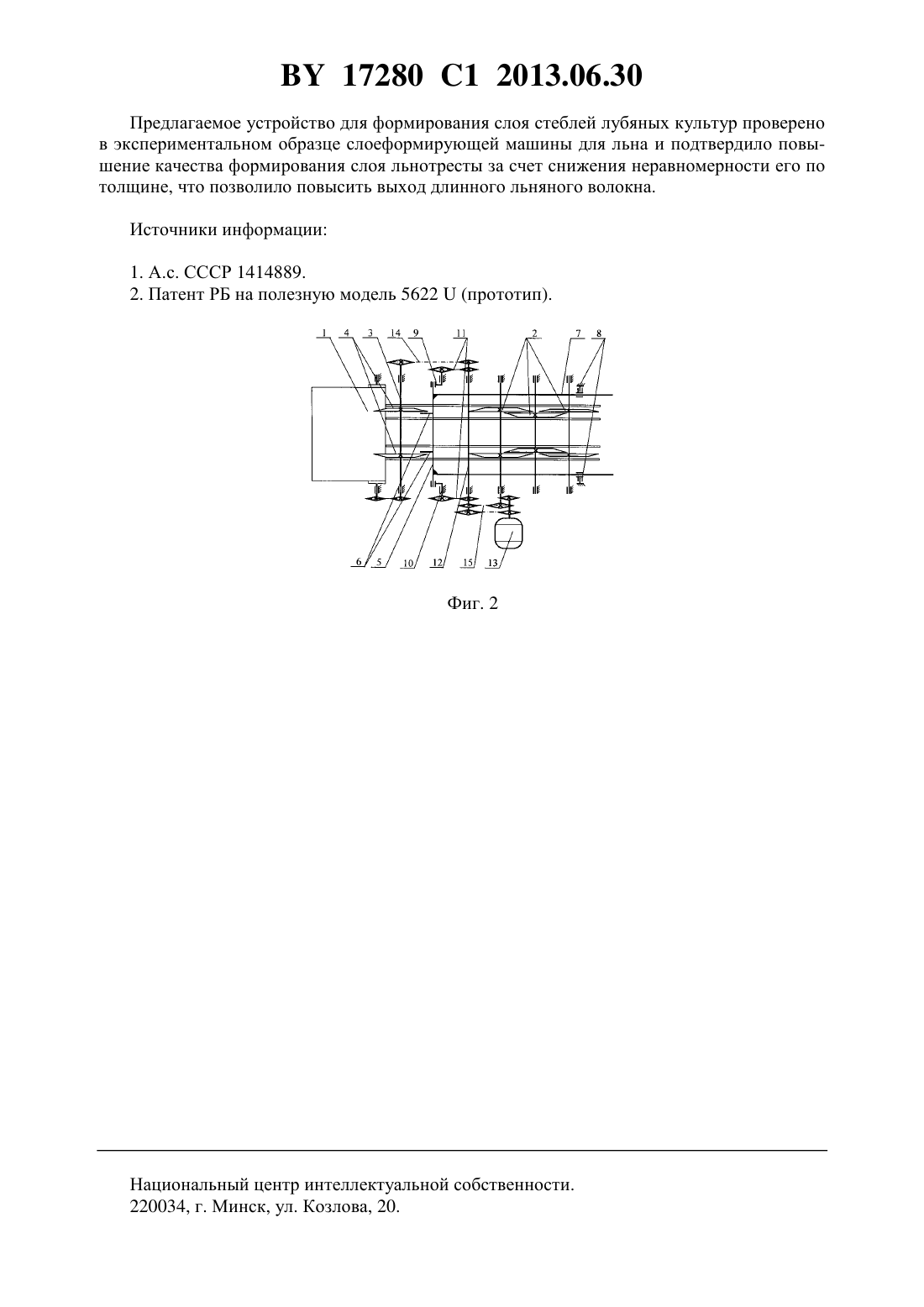

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЯ СТЕБЛЕЙ ЛУБЯНЫХ КУЛЬТУР(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Бобровская Ирина Евгеньевна Винченок Николай Григорьевич Зыбайло Вадим Вячеславович Изоитко Владимир Михайлович Кислов Евгений Вениаминович Лазюк Вадим Анатольевич Науменко Владимир Максимович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Устройство для формирования слоя стеблей лубяных культур, содержащее питающий транспортер, горстеобразователь, выполненный в виде кинематически связанных удерживающего элемента и формирующей гребенки, и слоеутоняющие зубчатые диски,отличающееся тем, что удерживающий элемент горстеобразователя выполнен в виде установленных на валу с возможностью вращения по меньшей мере двух зубчатых дисков, при этом количество пальцев формирующей гребенки равно количеству зубчатых дисков, причем формирующая гребенка и вал зубчатых дисков горстеобразователя кинематически связаны таким образом, что угловая скорость формирующей гребенки г и угловая скорость вала зубчатых дисков горстеобразователя д связаны соотношением 17280 1 2013.06.30 гд ,д гдед - число зубьев диска горстеобразователя,а угловая скорость вала зубчатых дисков горстеобразователя д, в свою очередь, связана с угловой скоростью первого слоеутоняющего зубчатого диска 1 таким образом, что выполняется соотношениед 1, 1 д где 1 - число зубьев первого слоеутоняющего зубчатого диска. 2. Устройство по п. 1, отличающееся тем, что зубья дисков горстеобразователя выполнены с наклоном в сторону, противоположную направлению вращения дисков. Изобретение относится к области первичной обработки лубяных культур, а именно к устройствам для формирования слоя стеблей лубяных культур перед механической обработкой на мяльно-трепальных агрегатах. Известно устройство для формирования слоя лубяных культур, содержащее последовательно расположенные утоняющий механизм, механизм прочеса слоя, состоящий из зажимного транспортера и двух прочесывающих средств, установленных по обе стороны зажимного транспортера 1. Недостатком известного устройства является низкое качество сформированного слоя,т.к. утонению подвергается спутанный по комлям и вершинам слой, а также значительное количество стеблей, удаляемых из слоя при прочесе. Наиболее близким к предлагаемому и принятому за прототип является устройство для формирования лубяных культур, содержащее питающий транспортер, горстеобразователь,выполненный в виде кинематически связанных кулачковым механизмом удерживающего элемента и формирующей гребенки, и слоеутоняющие зубчатые диски 2. Недостатком известного устройства является низкое качество сформированного слоя по причине остановки основной массы слоя удерживающим элементом при воздействии на слой формирующей гребенки, в результате чего создается высокая неравномерность порций, утонение которых приводит к неравномерности слоя, поступающего в последующую обработку. Задачей предлагаемого изобретения является повышение качества формирования слоя стеблей лубяных культур. Решение поставленной задачи достигается тем, что в устройстве для формирования слоя стеблей лубяных культур, содержащем питающий транспортер, горстеобразователь,выполненный в виде кинематически связанных удерживающего элемента и формирующей гребенки, и слоеутоняющие зубчатые диски, удерживающий элемент горстеобразователя выполнен в виде установленных на валу с возможностью вращения по меньшей мере двух зубчатых дисков, при этом количество пальцев формирующей гребенки равно количеству зубчатых дисков, причем формирующая гребенка и вал зубчатых дисков горстеобразователя кинематически связаны таким образом, что угловая скорость формирующей гребенки г и угловая скорость вала зубчатых дисков горстеобразователя д связаны соотношением гд ,(1) д гдед - число зубьев дисков горстеобразователя,а угловая скорость вала зубчатых дисков горстеобразователя д, в свою очередь, связана с угловой скоростью первого слоеутоняющего зубчатого диска 1 таким образом, что выполняется соотношение 2,(2) 1 д где 1 - число зубьев первого слоеутоняющего зубчатого диска,Зубья дисков горстеобразователя выполнены с наклоном в сторону, противоположную направлению вращения дисков. На фиг. 1 приведена схема предлагаемого устройства для формирования слоя стеблей лубяных культур, вид сбоку, на фиг. 2 - то же, вид сверху. Устройство для формирования слоя стеблей лубяных культур включает смонтированные на раме (на фигуре не показана) питающий транспортер 1 и зубчатые слоеутоняющие диски 2. Между транспортером 1 и зубчатыми дисками 2 смонтирован горстеобразователь, состоящий из удерживающего элемента, выполненного в виде установленного с возможностью вращения вала 3, например, с двумя зубчатыми дисками 4 и формирующей гребенки 5 с двумя пальцами 6, размещенными на гребенке вблизи зубчатых дисков 4. Один из дисков 4 расположен на валу 3 со стороны комлевой, а другой - со стороны вершинной части слоя. В случае формирования слоя из длинностебельного сырья целесообразна установка на валу 3 дополнительных зубчатых дисков 4, равномерно распределенных по ширине слоя и стольких же пальцев 6 на гребенке 5. На каждом из дисков 4 выполнены зубья в количестве, например,д 10 с наклоном в сторону, проти воположную направлению вращения дисков под углом . Величина углавыбрана таким образом, чтобы траектория движения вершины пальца 6 при отделении порции стеблей,содержащейся во впадинах дисков 4, совпадала с осевой линией зуба диска 4. Формирующая гребенка 5 жестко связана с поводками 7, установленными с возможностью скольжения в направляющих 8, шарнирно закрепленных на раме, а также шарнирно соединена с кривошипами 9, которые, в свою очередь, жестко связаны с цапфами 10, шарнирно закрепленными на раме. Цапфы 10 связаны двумя цепными передачами 11 посредством промежуточного вала 12 с мотор-редуктором 13. Промежуточный вал 12, в свою очередь,цепной передачей 14 связан с валом 3 зубчатых дисков 4 горстеотделителя. Цепные передачи 11 и 14 выполнены таким образом, что выполняется соотношение 1, то есть в данном примере г/д 10. Промежуточный вал 12 также посредством цепной передачи 15 связан с первыми слоеутоняющими дисками 2 с выполненными на них зубьями в количестве, например,120, при этом передаточное число передач 14 и 15 подобрано таким образом, что выполняется соотношение 2. В данном примере д/120/102. Устройство для формирования слоя стеблей лубяных культур работает следующим образом. Предварительно сформированный слой стеблей подается транспортером 1 к вращающимся вместе с валом 3 посредством промежуточного вала 12 и цепной передачи 14 зубчатым дискам 4 горстеобразователя. Зубьями пары дисков 4 слой стеблей разделяется в комлевой и вершинной части на равные порции, которые размещаются во впадинах между зубьями дисков 4 и подаются в зону действия гребенки 5. Гребенка 5 за счет кривошипов 9, цапф 10 и цепной передачи 11 совершает круговое движение, при этом пальцы 6 за счет поводков 7 и направляющих 8 всегда находятся снизу от гребенки 5. При подходе к перемещаемому зубчатыми дисками 4 горстеобразователя слою, концы пальцев 6 движутся вдоль осевых линий зубьев дисков 4 в промежутках между порциями. Затем пальцы 6 отделяют горсть стеблей, нарушая при этом связи между стеблями горсти и стеблями, содержащимися в последующей впадине зубчатых дисков 4, в комлевой и вершинной частях слоя, и перемещают гость во впадины первых слоеутоняющих дисков 2. Последующими слоеутоняющими дисками 2 из горсти стеблей формируется слой заданной толщины, а гребенка 5 возвращается для образования очередной горсти из стеблей, содержащихся в следующей впадине зубчатых дисков 4. Далее процесс повторяется. 17280 1 2013.06.30 Предлагаемое устройство для формирования слоя стеблей лубяных культур проверено в экспериментальном образце слоеформирующей машины для льна и подтвердило повышение качества формирования слоя льнотресты за счет снижения неравномерности его по толщине, что позволило повысить выход длинного льняного волокна. Источники информации 1. А.с. СССР 1414889. 2. Патент РБ на полезную модель 5622(прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
