Способ функционального поражения маловысотных летательных аппаратов, имеющих на борту радиоэлектронное оборудование

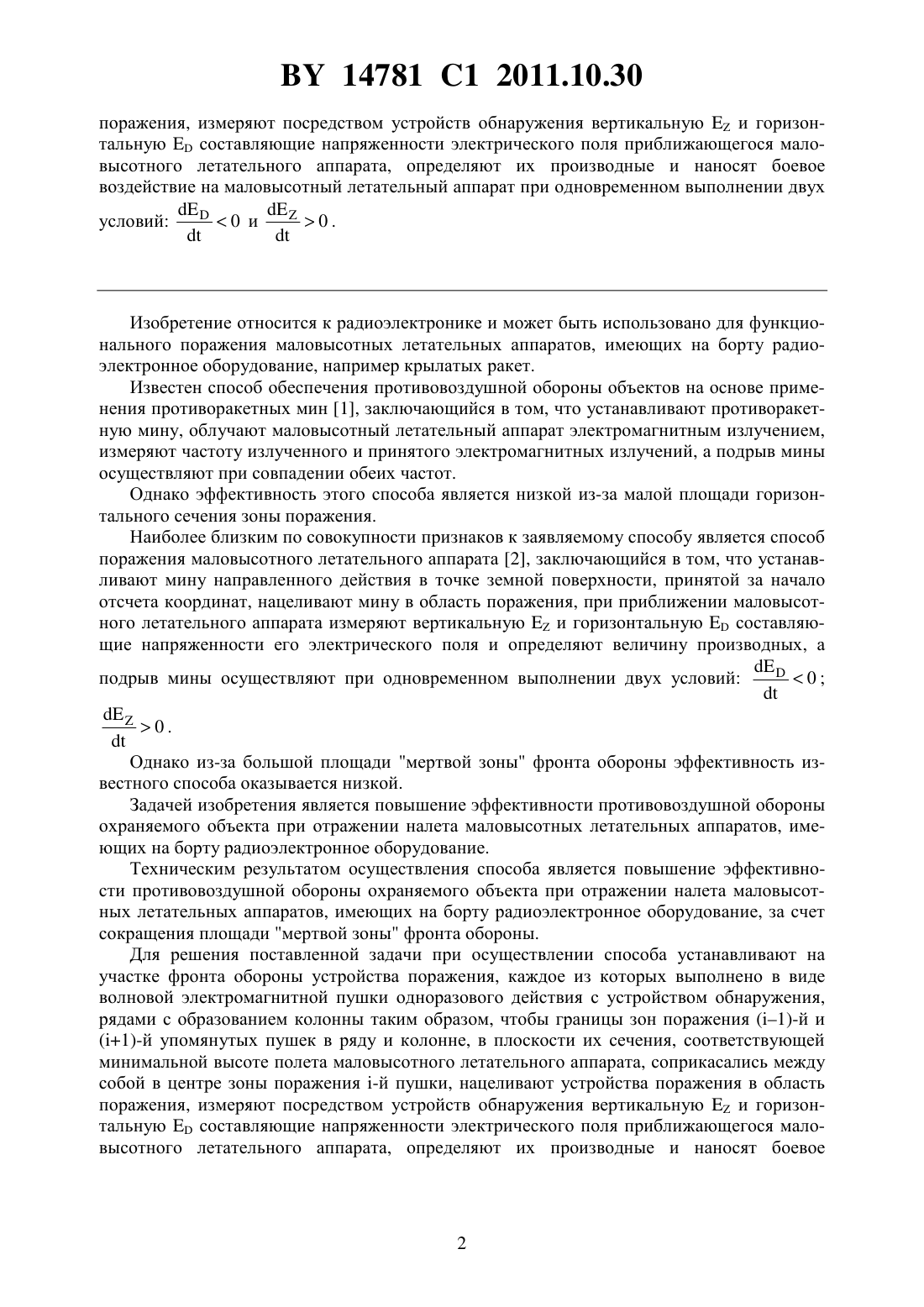

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ФУНКЦИОНАЛЬНОГО ПОРАЖЕНИЯ МАЛОВЫСОТНЫХ ЛЕТАТЕЛЬНЫХ АППАРАТОВ, ИМЕЮЩИХ НА БОРТУ РАДИОЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Быков Игорь Михайлович Воинов Валерий Васильевич Мокринский Владимир Валерьевич Иващенко Инга Анатольевна(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ функционального поражения маловысотных летательных аппаратов, имеющих на борту радиоэлектронное оборудование, характеризующийся тем, что устанавливают на участке фронта обороны устройства поражения, каждое из которых выполнено в виде волновой электромагнитной пушки одноразового действия с устройством обнаружения,рядами с образованием колонны таким образом, чтобы границы зон поражения (1)-й и(1)-й упомянутых пушек в ряду и колонне, в плоскости их сечения, соответствующей минимальной высоте полета маловысотного летательного аппарата, соприкасались между собой в центре зоны поражения -й пушки, нацеливают устройства поражения в область 14781 1 2011.10.30 поражения, измеряют посредством устройств обнаружения вертикальнуюи горизонтальнуюсоставляющие напряженности электрического поля приближающегося маловысотного летательного аппарата, определяют их производные и наносят боевое воздействие на маловысотный летательный аппарат при одновременном выполнении двух 0 и 0. условий Изобретение относится к радиоэлектронике и может быть использовано для функционального поражения маловысотных летательных аппаратов, имеющих на борту радиоэлектронное оборудование, например крылатых ракет. Известен способ обеспечения противовоздушной обороны объектов на основе применения противоракетных мин 1, заключающийся в том, что устанавливают противоракетную мину, облучают маловысотный летательный аппарат электромагнитным излучением,измеряют частоту излученного и принятого электромагнитных излучений, а подрыв мины осуществляют при совпадении обеих частот. Однако эффективность этого способа является низкой из-за малой площади горизонтального сечения зоны поражения. Наиболее близким по совокупности признаков к заявляемому способу является способ поражения маловысотного летательного аппарата 2, заключающийся в том, что устанавливают мину направленного действия в точке земной поверхности, принятой за начало отсчета координат, нацеливают мину в область поражения, при приближении маловысотного летательного аппарата измеряют вертикальнуюи горизонтальнуюсоставляющие напряженности его электрического поля и определяют величину производных, а 0 подрыв мины осуществляют при одновременном выполнении двух условий Однако из-за большой площади мертвой зоны фронта обороны эффективность известного способа оказывается низкой. Задачей изобретения является повышение эффективности противовоздушной обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов, имеющих на борту радиоэлектронное оборудование. Техническим результатом осуществления способа является повышение эффективности противовоздушной обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов, имеющих на борту радиоэлектронное оборудование, за счет сокращения площади мертвой зоны фронта обороны. Для решения поставленной задачи при осуществлении способа устанавливают на участке фронта обороны устройства поражения, каждое из которых выполнено в виде волновой электромагнитной пушки одноразового действия с устройством обнаружения,рядами с образованием колонны таким образом, чтобы границы зон поражения (1)-й и(1)-й упомянутых пушек в ряду и колонне, в плоскости их сечения, соответствующей минимальной высоте полета маловысотного летательного аппарата, соприкасались между собой в центре зоны поражения -й пушки, нацеливают устройства поражения в область поражения, измеряют посредством устройств обнаружения вертикальнуюи горизонтальнуюсоставляющие напряженности электрического поля приближающегося маловысотного летательного аппарата, определяют их производные и наносят боевое 14781 1 2011.10.30 воздействие на маловысотный летательный аппарат при одновременном выполнении двух 0 и 0. условии На фиг. 1 показано многорядное поле волновых электромагнитных пушек. Обозначения на фиг. 1 следующие МЛА - маловысотный летательный аппарат А, Б, В, Г, Д и так далее - точки установки волновых электромагнитных пушек а, б, в, г, д и так далее - границы зон поражения волновых электромагнитных пушек в плоскости их пересечения. На фиг. 2 показана схема применения поражающего устройства. Обозначения на фиг. 2 следующие 1 - двухкоординатный датчик электрического поля 2 - вычислительное устройство 3 - устройство выработки команд 4 - волновая электромагнитная пушка. На фиг. 3 и 4 показан участок фронта обороны длиной 2 и ширинойдля способапрототипа и заявляемого способа соответственно. Обозначения на фиг. 3 и 4 следующие А, Б - точки установки первой и второй мин кругового поражения по способупрототипу ЗП - зона поражения участка фронта обороны длиной 2 и ширинойМЗ - мертвая зона участка фронта обороны длиной 2 и ширинойА, Б, В - точки установки электромагнитных пушек а, б, в - границы зон поражения электромагнитных пушек, установленных в точках А,Б, В соответственно. На фиг. 5 показана половина зоны поражения электромагнитной пушкии соответствующий ей участок мертвой зоныи . Способ реализуется следующим образом. Устанавливают поле из нескольких рядов электромагнитных пушек в точках А, Б, В, Г, Д и так далее (см. фиг. 1), перекрывающее ракетоопасный участок фронта обороны. Расстояние между рядами пушек устанавливается равным расстоянию между отдельными пушками в ряду. Каждая из пушек снабжается устройством обнаружения маловысотного летательного аппарата (см. фиг. 2), которое обнаруживает цель - маловысотный летательный аппарат в зоне поражения пушки. Двухкоординатный датчик электрического поля 1 измеряет вертикальнуюи горизонтальнуюсоставляющие напряженности электрического поля маловысотного летательного аппарата. Сигналы с датчика 1 передаются на вычислительное устройство 2, которое определяет производные и В этот момент времени сигнал с вычислительного устройства 2 подается на устройство выработки команд 3, которое приводит в действие волновую электромагнитную пушку 4. Мощный импульсный поток электромагнитного поля, создаваемый пушкой,приводит к функциональному отказу радиоэлектронного оборудования цели, в том числе и навигационного 3, 4. Одним из достоинств этого способа поражения является то, что противник, наблюдающий за движением цели, не может установить факт поражения, считая направление движения крылатых ракет, проходящее над полем поражения пушками, безопасным, то есть продолжает его использовать для нанесения удара, что и требует установки многорядного поля электромагнитных пушек. Поскольку цели не подвергаются механическому 14781 1 2011.10.30 воздействию, они не падают непосредственно на поле поражающих устройств и не нарушают структуру его установки. Проанализируем площади мертвых зон для способа-прототипа и заявляемого способа при условии использования поражающих устройств, имеющих на высоте полета цели зоны поражения одинакового диаметра . Рассмотрим участок фронта обороны длиной 2 и шириной . В способе-прототипе в самом благоприятном случае расстояние между минами должно выбираться таким образом, чтобы каждая мина при взрыве не наносила повреждений соседним минам. Тогда расстояние между минами должно быть не меньше диаметра зоны поражения(см. фиг. З). Таким образом, при площади рассматриваемого участка фронта 22,площадь зоны поражения (ЗП) равна 2 2 п 2 1,57 2 ,4 2 а площадь мертвой зоны (МЗ) моп 0,432,то есть составляет примерно 21,5 площади обороняемого участка. В заявляемом способе зоны поражения (1)-й и (1)-й пушек в ряду и колонне соприкасаются в центре зоны поражения -й пушки, то есть расстояние между электромагнитными пушками выбирается равным радиусу зоны поражения (см. фиг. 4). Одна восьмая площади мертвой зоны в этом случае может быть определена с помощью чертежа (см. фиг. 3). Она равна площади двух криволинейных треугольникови . 4 2 12 Площадь треугольника РКБ составляет 2 3.4 Следовательно, площадь одной восьмой мертвой зоны, равная сумме площадей криволинейных треугольникови , составит 12 2 23 2 3 12 22 23 2 3 0,011 2 ,м 8 4 48 48 а площадь мертвой зоны (МЗ) м 0,0882,что составляет примерно 4,5 площади обороняемого участка. 14781 1 2011.10.30 Таким образом, достигается уменьшение площади мертвой зоны и соответственно повышение эффективности примерно в 4,5 раза, чем достигается технический результат осуществления заявляемого способа. Источники информации 1. Патент 2000130070 А, МПК 41 11/02, 2002. 2. Патент РБ 10883, МПК 41 11/00, 2008. 3. Патент РФ 2148266, МПК 01 7/38, 2000. 4. Слюсар В. Генераторы супермощных электромагнитных импульсов в информационных войнах / /Электроника НТБ. - 2002. -2. - С. 60-66. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
