Способ поражения низколетящей цели

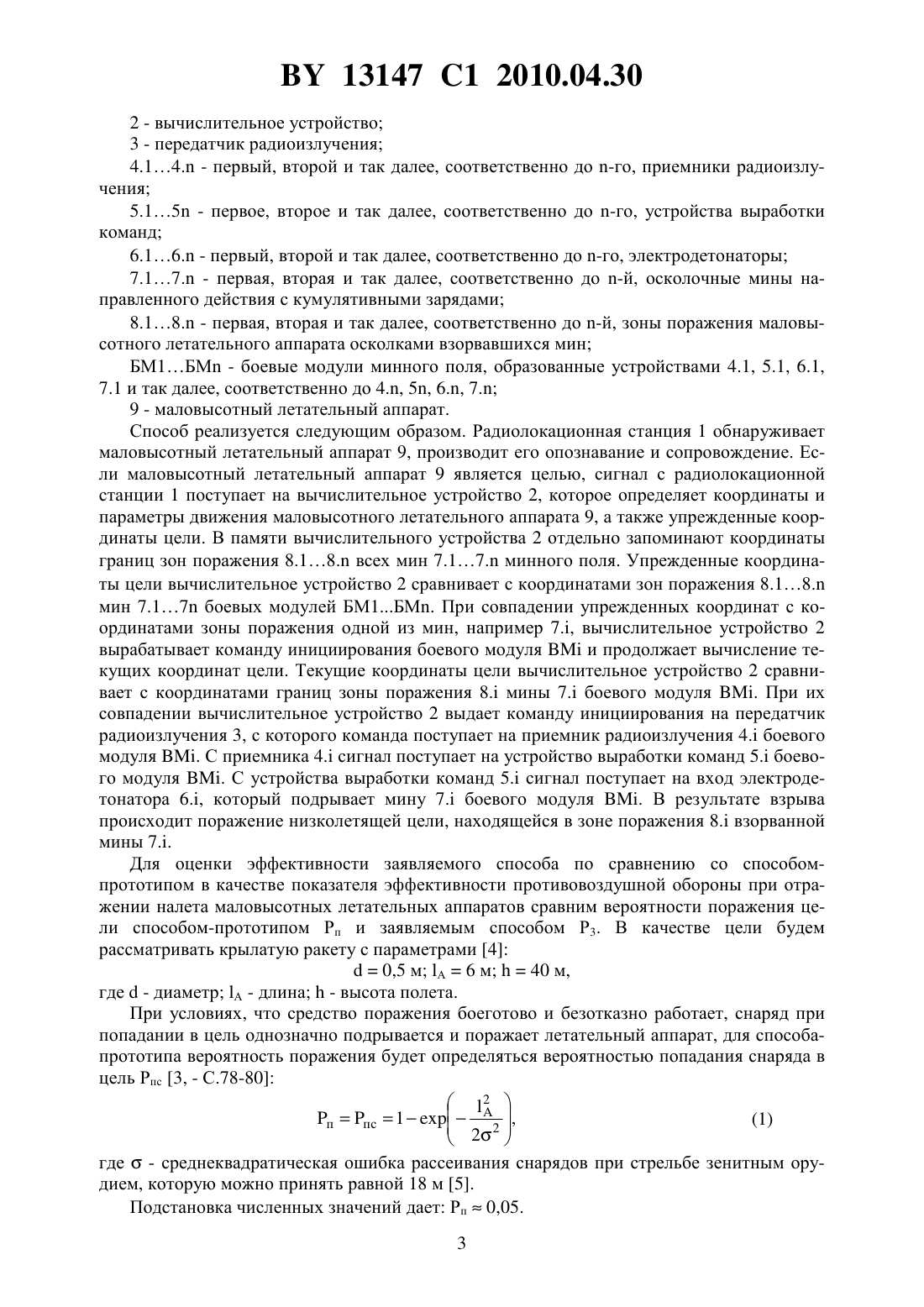

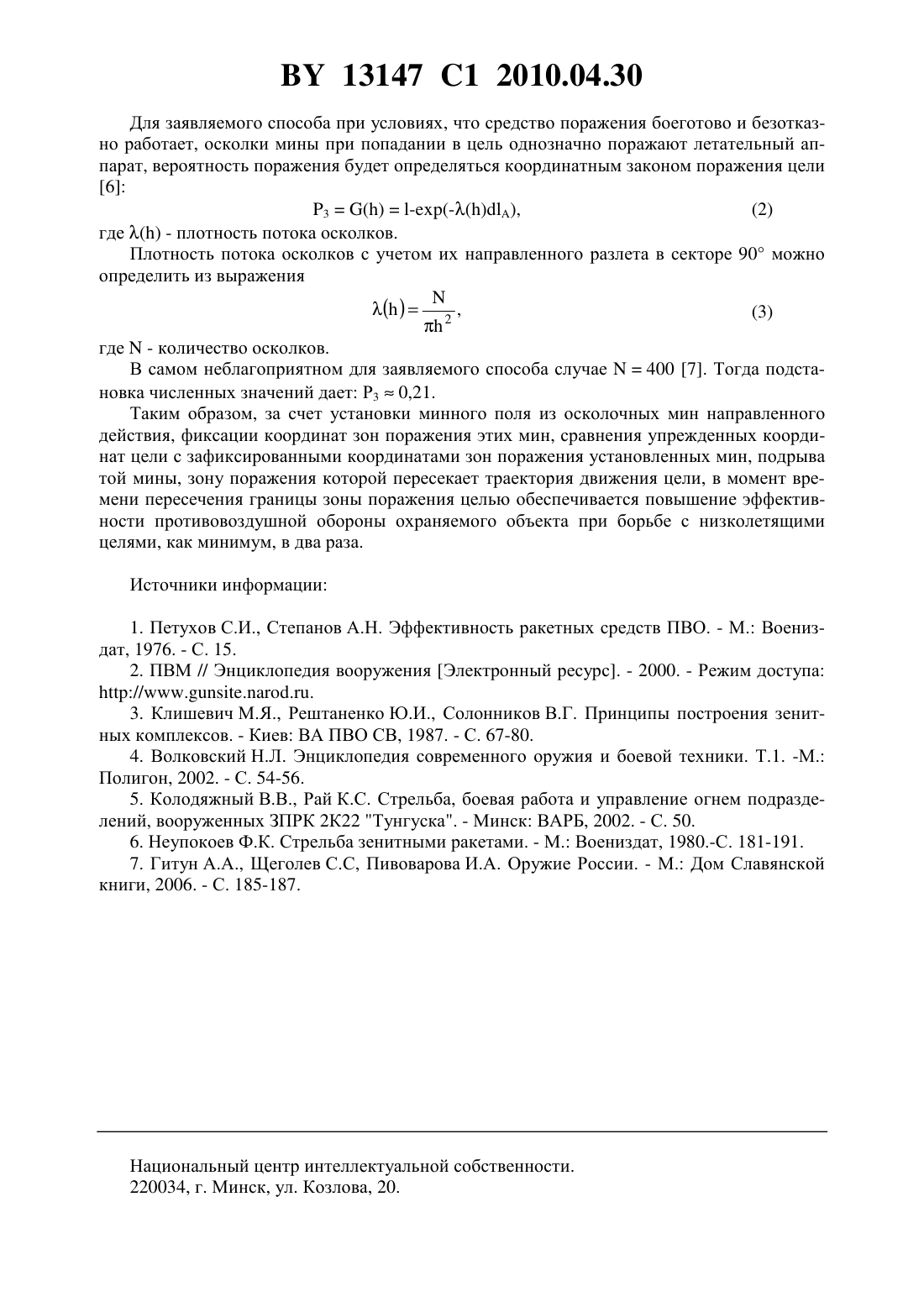

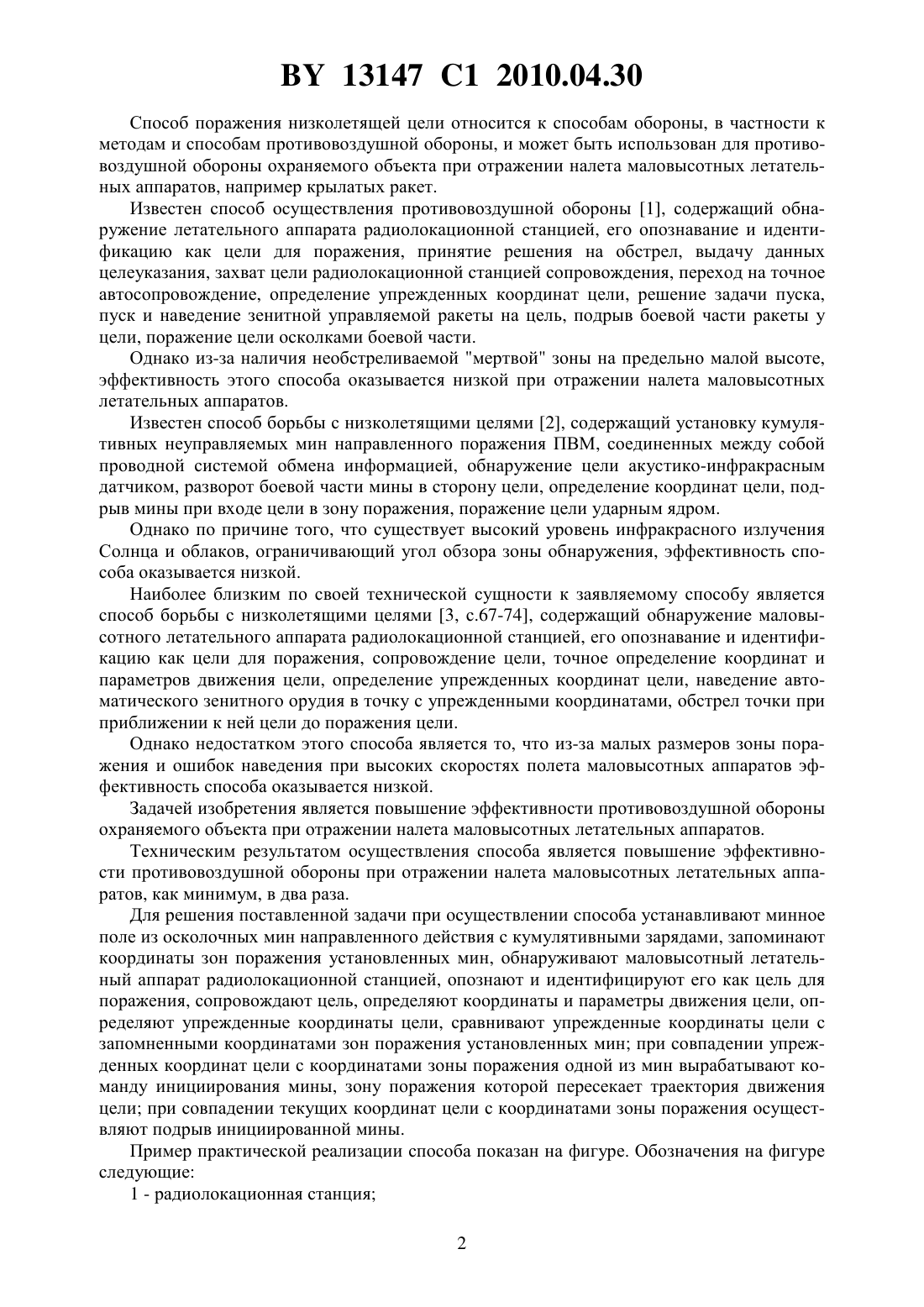

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩЕЙ ЦЕЛИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Мокринский Владимир Валерьевич Быков Игорь Михайлович Слюсарь Николай Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(56) КЛИШЕВИЧ М.Я. и др. Принципы построения зенитных комплексов.- Киев ВА ПВО СВ, 1987.- С. 67-80.2595 , 2006.2253820 2, 2005.2189557 2, 2002.3536328 1, 1990.3831329 1, 1990.(57) Способ поражения низколетящей цели, характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. 13147 1 2010.04.30 Способ поражения низколетящей цели относится к способам обороны, в частности к методам и способам противовоздушной обороны, и может быть использован для противовоздушной обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов, например крылатых ракет. Известен способ осуществления противовоздушной обороны 1, содержащий обнаружение летательного аппарата радиолокационной станцией, его опознавание и идентификацию как цели для поражения, принятие решения на обстрел, выдачу данных целеуказания, захват цели радиолокационной станцией сопровождения, переход на точное автосопровождение, определение упрежденных координат цели, решение задачи пуска,пуск и наведение зенитной управляемой ракеты на цель, подрыв боевой части ракеты у цели, поражение цели осколками боевой части. Однако из-за наличия необстреливаемой мертвой зоны на предельно малой высоте,эффективность этого способа оказывается низкой при отражении налета маловысотных летательных аппаратов. Известен способ борьбы с низколетящими целями 2, содержащий установку кумулятивных неуправляемых мин направленного поражения ПВМ, соединенных между собой проводной системой обмена информацией, обнаружение цели акустико-инфракрасным датчиком, разворот боевой части мины в сторону цели, определение координат цели, подрыв мины при входе цели в зону поражения, поражение цели ударным ядром. Однако по причине того, что существует высокий уровень инфракрасного излучения Солнца и облаков, ограничивающий угол обзора зоны обнаружения, эффективность способа оказывается низкой. Наиболее близким по своей технической сущности к заявляемому способу является способ борьбы с низколетящими целями 3, с.67-74, содержащий обнаружение маловысотного летательного аппарата радиолокационной станцией, его опознавание и идентификацию как цели для поражения, сопровождение цели, точное определение координат и параметров движения цели, определение упрежденных координат цели, наведение автоматического зенитного орудия в точку с упрежденными координатами, обстрел точки при приближении к ней цели до поражения цели. Однако недостатком этого способа является то, что из-за малых размеров зоны поражения и ошибок наведения при высоких скоростях полета маловысотных аппаратов эффективность способа оказывается низкой. Задачей изобретения является повышение эффективности противовоздушной обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов. Техническим результатом осуществления способа является повышение эффективности противовоздушной обороны при отражении налета маловысотных летательных аппаратов, как минимум, в два раза. Для решения поставленной задачи при осуществлении способа устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. Пример практической реализации способа показан на фигуре. Обозначения на фигуре следующие 1 - радиолокационная станция 2 13147 1 2010.04.30 2 - вычислительное устройство 3 - передатчик радиоизлучения 4.14. - первый, второй и так далее, соответственно до -го, приемники радиоизлучения 5.15 - первое, второе и так далее, соответственно до -го, устройства выработки команд 6.16. - первый, второй и так далее, соответственно до -го, электродетонаторы 7.17. - первая, вторая и так далее, соответственно до -й, осколочные мины направленного действия с кумулятивными зарядами 8.18. - первая, вторая и так далее, соответственно до -й, зоны поражения маловысотного летательного аппарата осколками взорвавшихся мин БМ 1 БМ - боевые модули минного поля, образованные устройствами 4.1, 5.1, 6.1,7.1 и так далее, соответственно до 4., 5, 6., 7. 9 - маловысотный летательный аппарат. Способ реализуется следующим образом. Радиолокационная станция 1 обнаруживает маловысотный летательный аппарат 9, производит его опознавание и сопровождение. Если маловысотный летательный аппарат 9 является целью, сигнал с радиолокационной станции 1 поступает на вычислительное устройство 2, которое определяет координаты и параметры движения маловысотного летательного аппарата 9, а также упрежденные координаты цели. В памяти вычислительного устройства 2 отдельно запоминают координаты границ зон поражения 8.18. всех мин 7.17. минного поля. Упрежденные координаты цели вычислительное устройство 2 сравнивает с координатами зон поражения 8.18. мин 7.17 боевых модулей БМ 1 БМ. При совпадении упрежденных координат с координатами зоны поражения одной из мин, например 7., вычислительное устройство 2 вырабатывает команду инициирования боевого модуляи продолжает вычисление текущих координат цели. Текущие координаты цели вычислительное устройство 2 сравнивает с координатами границ зоны поражения 8. мины 7. боевого модуля . При их совпадении вычислительное устройство 2 выдает команду инициирования на передатчик радиоизлучения 3, с которого команда поступает на приемник радиоизлучения 4. боевого модуля . С приемника 4. сигнал поступает на устройство выработки команд 5. боевого модуля . С устройства выработки команд 5. сигнал поступает на вход электродетонатора 6., который подрывает мину 7. боевого модуля . В результате взрыва происходит поражение низколетящей цели, находящейся в зоне поражения 8. взорванной мины 7 Для оценки эффективности заявляемого способа по сравнению со способомпрототипом в качестве показателя эффективности противовоздушной обороны при отражении налета маловысотных летательных аппаратов сравним вероятности поражения цели способом-прототипом Рп и заявляемым способом Р 3. В качестве цели будем рассматривать крылатую ракету с параметрами 40,5 м А 6 м 40 м,где- диаметр А - длина- высота полета. При условиях, что средство поражения боеготово и безотказно работает, снаряд при попадании в цель однозначно подрывается и поражает летательный аппарат, для способапрототипа вероятность поражения будет определяться вероятностью попадания снаряда в цель Рпс 3, - С.78-802 ппс 12 ,(1)2 где- среднеквадратическая ошибка рассеивания снарядов при стрельбе зенитным орудием, которую можно принять равной 18 м 5. Подстановка численных значений дает Рп 0,05. 3 13147 1 2010.04.30 Для заявляемого способа при условиях, что средство поражения боеготово и безотказно работает, осколки мины при попадании в цель однозначно поражают летательный аппарат, вероятность поражения будет определяться координатным законом поражения цели 6(2) 3-(-),где- плотность потока осколков. Плотность потока осколков с учетом их направленного разлета в секторе 90 можно определить из выражения где- количество осколков. В самом неблагоприятном для заявляемого способа случае 400 7. Тогда подстановка численных значений дает Р 30,21. Таким образом, за счет установки минного поля из осколочных мин направленного действия, фиксации координат зон поражения этих мин, сравнения упрежденных координат цели с зафиксированными координатами зон поражения установленных мин, подрыва той мины, зону поражения которой пересекает траектория движения цели, в момент времени пересечения границы зоны поражения целью обеспечивается повышение эффективности противовоздушной обороны охраняемого объекта при борьбе с низколетящими целями, как минимум, в два раза. Источники информации 1. Петухов С.И., Степанов А.Н. Эффективность ракетных средств ПВО. - М. Воениздат, 1976. - С. 15. 2. ПВМ // Энциклопедия вооружения Электронный ресурс. - 2000. - Режим доступа// 3. Клишевич М.Я., Рештаненко Ю.И., Солонников В.Г. Принципы построения зенитных комплексов. - Киев ВА ПВО СВ, 1987. - С. 67-80. 4. Волковский Н.Л. Энциклопедия современного оружия и боевой техники. Т.1. -М. Полигон, 2002. - С. 54-56. 5. Колодяжный В.В., Рай К.С. Стрельба, боевая работа и управление огнем подразделений, вооруженных ЗПРК 2 К 22 Тунгуска. - Минск ВАРБ, 2002. - С. 50. 6. Неупокоев Ф.К. Стрельба зенитными ракетами. - М. Воениздат, 1980.-С. 181-191. 7. Гитун А.А., Щеголев С.С, Пивоварова И.А. Оружие России. - М. Дом Славянской книги, 2006. - С. 185-187. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
