Устройство для расчёсывания с обрезкой стелющихся побегов клюквы

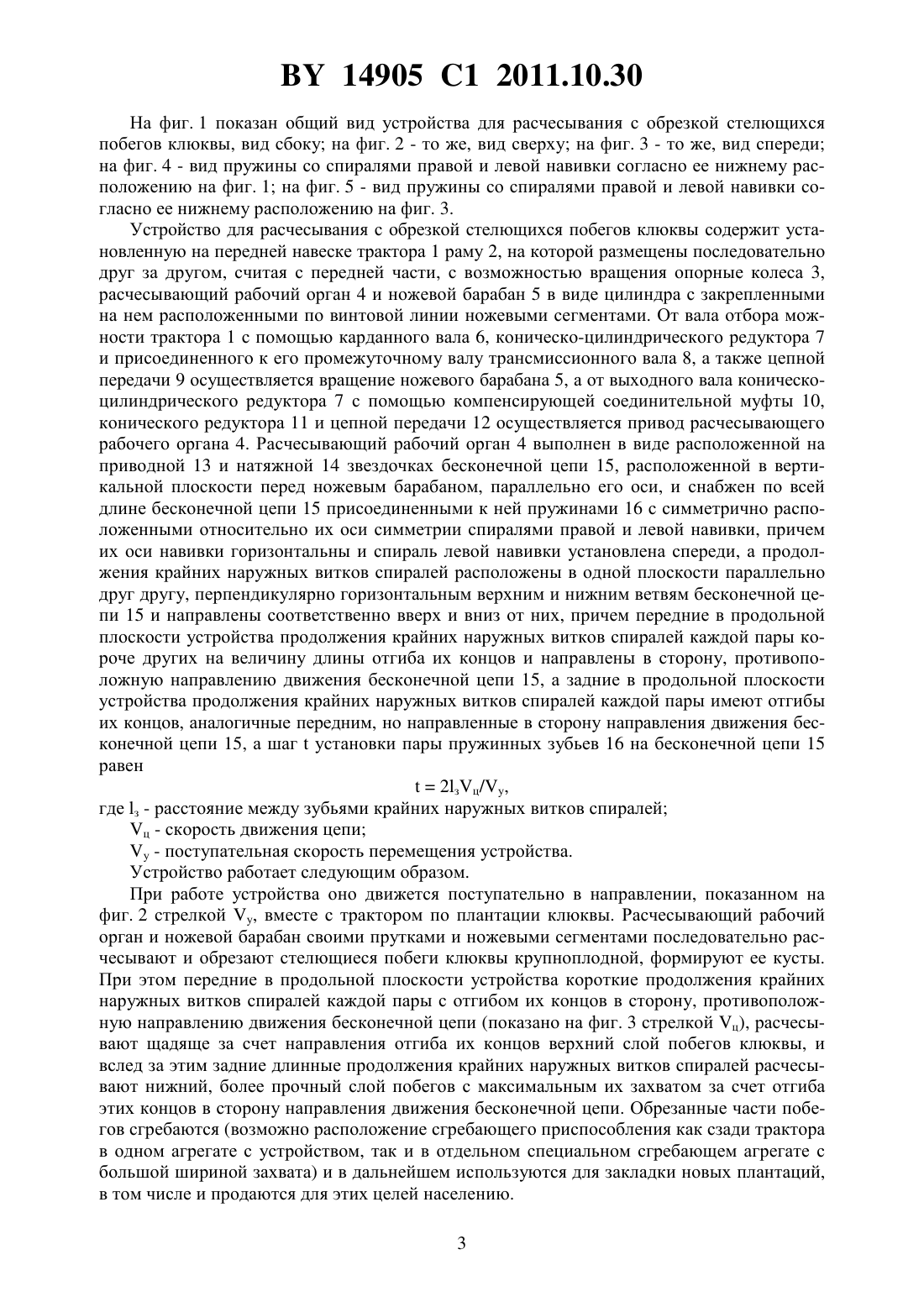

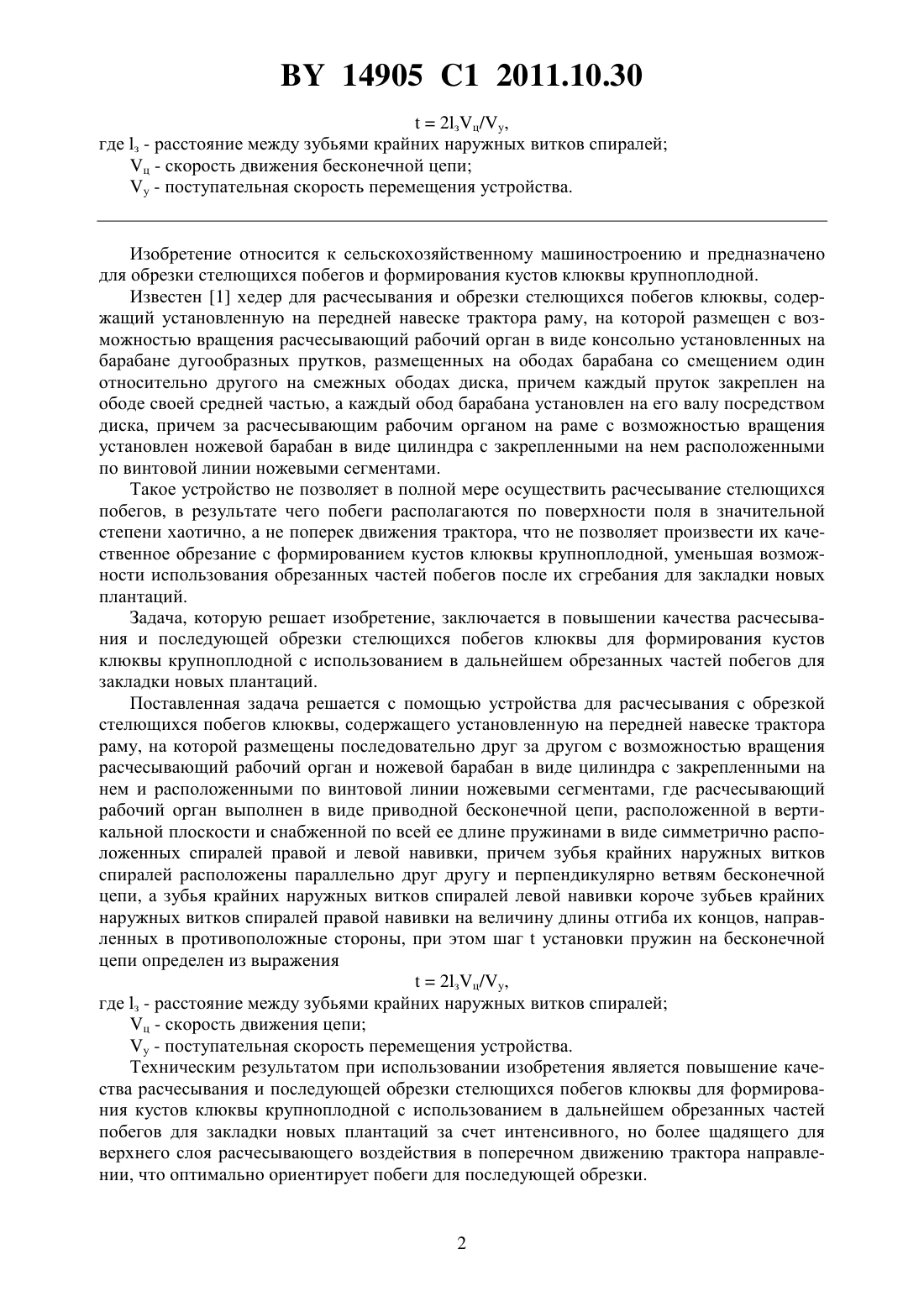

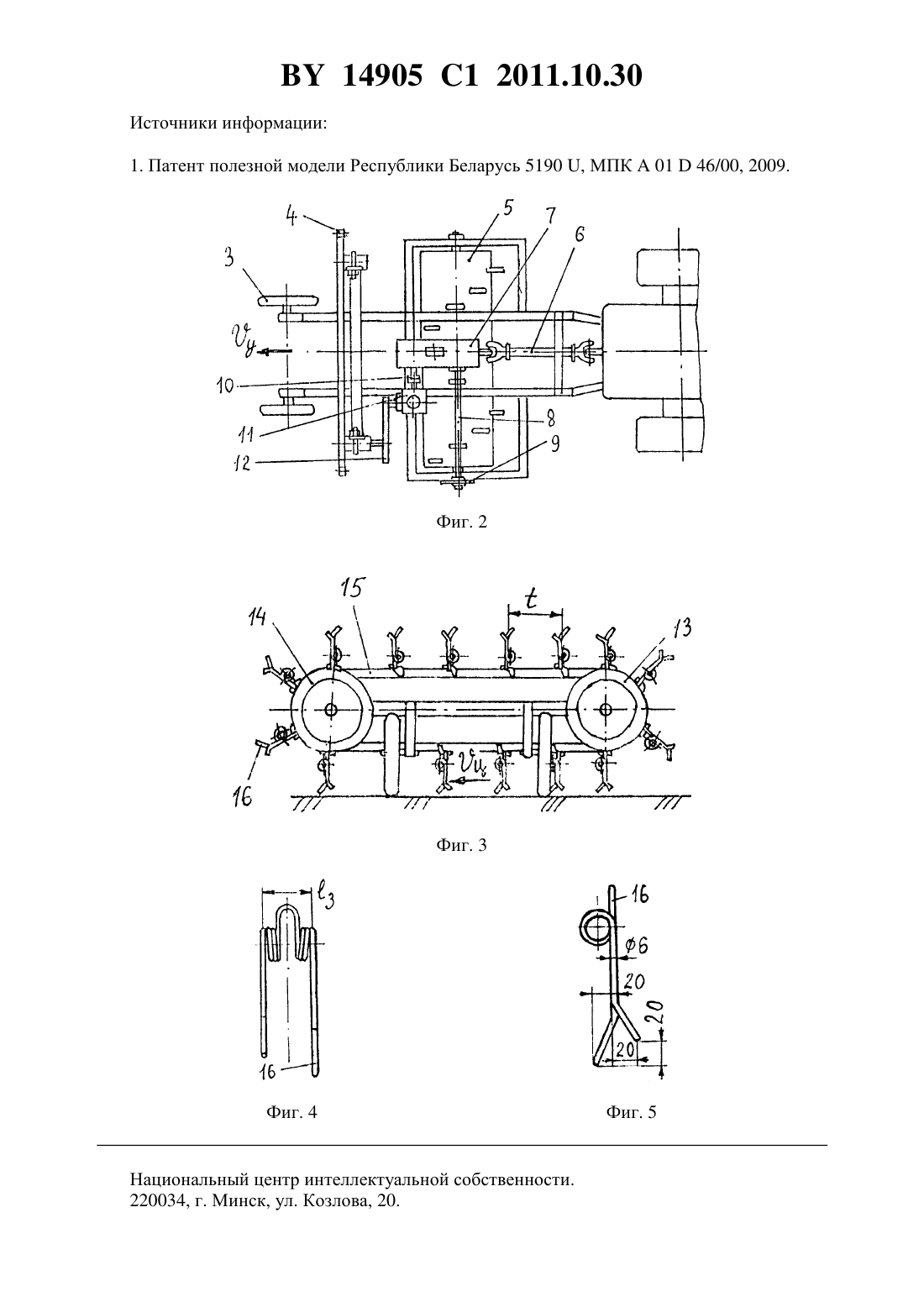

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСЧСЫВАНИЯ С ОБРЕЗКОЙ СТЕЛЮЩИХСЯ ПОБЕГОВ КЛЮКВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для расчесывания с обрезкой стелющихся побегов клюквы, содержащее устанавливаемую на передней навеске трактора раму, на которой размещены последовательно друг за другом с возможностью вращения расчесывающий рабочий орган и ножевой барабан в виде цилиндра с закрепленными на нем и расположенными по винтовой линии ножевыми сегментами, отличающееся тем, что расчесывающий рабочий орган выполнен в виде приводной бесконечной цепи, расположенной в вертикальной плоскости и снабженной по всей ее длине пружинами в виде симметрично расположенных спиралей правой и левой навивки, причем зубья крайних наружных витков спиралей расположены параллельно друг другу и перпендикулярно ветвям бесконечной цепи, а зубья крайних наружных витков спиралей левой навивки короче зубьев крайних наружных витков спиралей правой навивки на величину длины отгиба их концов, направленных в противоположные стороны, при этом шагустановки пружин на бесконечной цепи определен из выражения 14905 1 2011.10.302 зц/у,где з - расстояние между зубьями крайних наружных витков спиралей ц - скорость движения бесконечной цепи у - поступательная скорость перемещения устройства. Изобретение относится к сельскохозяйственному машиностроению и предназначено для обрезки стелющихся побегов и формирования кустов клюквы крупноплодной. Известен 1 хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на его валу посредством диска, причем за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. Такое устройство не позволяет в полной мере осуществить расчесывание стелющихся побегов, в результате чего побеги располагаются по поверхности поля в значительной степени хаотично, а не поперек движения трактора, что не позволяет произвести их качественное обрезание с формированием кустов клюквы крупноплодной, уменьшая возможности использования обрезанных частей побегов после их сгребания для закладки новых плантаций. Задача, которую решает изобретение, заключается в повышении качества расчесывания и последующей обрезки стелющихся побегов клюквы для формирования кустов клюквы крупноплодной с использованием в дальнейшем обрезанных частей побегов для закладки новых плантаций. Поставленная задача решается с помощью устройства для расчесывания с обрезкой стелющихся побегов клюквы, содержащего установленную на передней навеске трактора раму, на которой размещены последовательно друг за другом с возможностью вращения расчесывающий рабочий орган и ножевой барабан в виде цилиндра с закрепленными на нем и расположенными по винтовой линии ножевыми сегментами, где расчесывающий рабочий орган выполнен в виде приводной бесконечной цепи, расположенной в вертикальной плоскости и снабженной по всей ее длине пружинами в виде симметрично расположенных спиралей правой и левой навивки, причем зубья крайних наружных витков спиралей расположены параллельно друг другу и перпендикулярно ветвям бесконечной цепи, а зубья крайних наружных витков спиралей левой навивки короче зубьев крайних наружных витков спиралей правой навивки на величину длины отгиба их концов, направленных в противоположные стороны, при этом шагустановки пружин на бесконечной цепи определен из выражения 2 зц/у,где з - расстояние между зубьями крайних наружных витков спиралей ц - скорость движения цепи у - поступательная скорость перемещения устройства. Техническим результатом при использовании изобретения является повышение качества расчесывания и последующей обрезки стелющихся побегов клюквы для формирования кустов клюквы крупноплодной с использованием в дальнейшем обрезанных частей побегов для закладки новых плантаций за счет интенсивного, но более щадящего для верхнего слоя расчесывающего воздействия в поперечном движению трактора направлении, что оптимально ориентирует побеги для последующей обрезки. 14905 1 2011.10.30 На фиг. 1 показан общий вид устройства для расчесывания с обрезкой стелющихся побегов клюквы, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - то же, вид спереди на фиг. 4 - вид пружины со спиралями правой и левой навивки согласно ее нижнему расположению на фиг. 1 на фиг. 5 - вид пружины со спиралями правой и левой навивки согласно ее нижнему расположению на фиг. 3. Устройство для расчесывания с обрезкой стелющихся побегов клюквы содержит установленную на передней навеске трактора 1 раму 2, на которой размещены последовательно друг за другом, считая с передней части, с возможностью вращения опорные колеса 3,расчесывающий рабочий орган 4 и ножевой барабан 5 в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. От вала отбора можности трактора 1 с помощью карданного вала 6, коническо-цилиндрического редуктора 7 и присоединенного к его промежуточному валу трансмиссионного вала 8, а также цепной передачи 9 осуществляется вращение ножевого барабана 5, а от выходного вала коническоцилиндрического редуктора 7 с помощью компенсирующей соединительной муфты 10,конического редуктора 11 и цепной передачи 12 осуществляется привод расчесывающего рабочего органа 4. Расчесывающий рабочий орган 4 выполнен в виде расположенной на приводной 13 и натяжной 14 звездочках бесконечной цепи 15, расположенной в вертикальной плоскости перед ножевым барабаном, параллельно его оси, и снабжен по всей длине бесконечной цепи 15 присоединенными к ней пружинами 16 с симметрично расположенными относительно их оси симметрии спиралями правой и левой навивки, причем их оси навивки горизонтальны и спираль левой навивки установлена спереди, а продолжения крайних наружных витков спиралей расположены в одной плоскости параллельно друг другу, перпендикулярно горизонтальным верхним и нижним ветвям бесконечной цепи 15 и направлены соответственно вверх и вниз от них, причем передние в продольной плоскости устройства продолжения крайних наружных витков спиралей каждой пары короче других на величину длины отгиба их концов и направлены в сторону, противоположную направлению движения бесконечной цепи 15, а задние в продольной плоскости устройства продолжения крайних наружных витков спиралей каждой пары имеют отгибы их концов, аналогичные передним, но направленные в сторону направления движения бесконечной цепи 15, а шагустановки пары пружинных зубьев 16 на бесконечной цепи 15 равен 2 зц/у,где з - расстояние между зубьями крайних наружных витков спиралей ц - скорость движения цепи у - поступательная скорость перемещения устройства. Устройство работает следующим образом. При работе устройства оно движется поступательно в направлении, показанном на фиг. 2 стрелкой у, вместе с трактором по плантации клюквы. Расчесывающий рабочий орган и ножевой барабан своими прутками и ножевыми сегментами последовательно расчесывают и обрезают стелющиеся побеги клюквы крупноплодной, формируют ее кусты. При этом передние в продольной плоскости устройства короткие продолжения крайних наружных витков спиралей каждой пары с отгибом их концов в сторону, противоположную направлению движения бесконечной цепи (показано на фиг. 3 стрелкой ц), расчесывают щадяще за счет направления отгиба их концов верхний слой побегов клюквы, и вслед за этим задние длинные продолжения крайних наружных витков спиралей расчесывают нижний, более прочный слой побегов с максимальным их захватом за счет отгиба этих концов в сторону направления движения бесконечной цепи. Обрезанные части побегов сгребаются (возможно расположение сгребающего приспособления как сзади трактора в одном агрегате с устройством, так и в отдельном специальном сгребающем агрегате с большой шириной захвата) и в дальнейшем используются для закладки новых плантаций,в том числе и продаются для этих целей населению. 3 14905 1 2011.10.30 Источники информации 1. Патент полезной модели Республики Беларусь 5190 , МПК 0146/00, 2009. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
