Способ валкования фрезерного торфа и устройство для его осуществления

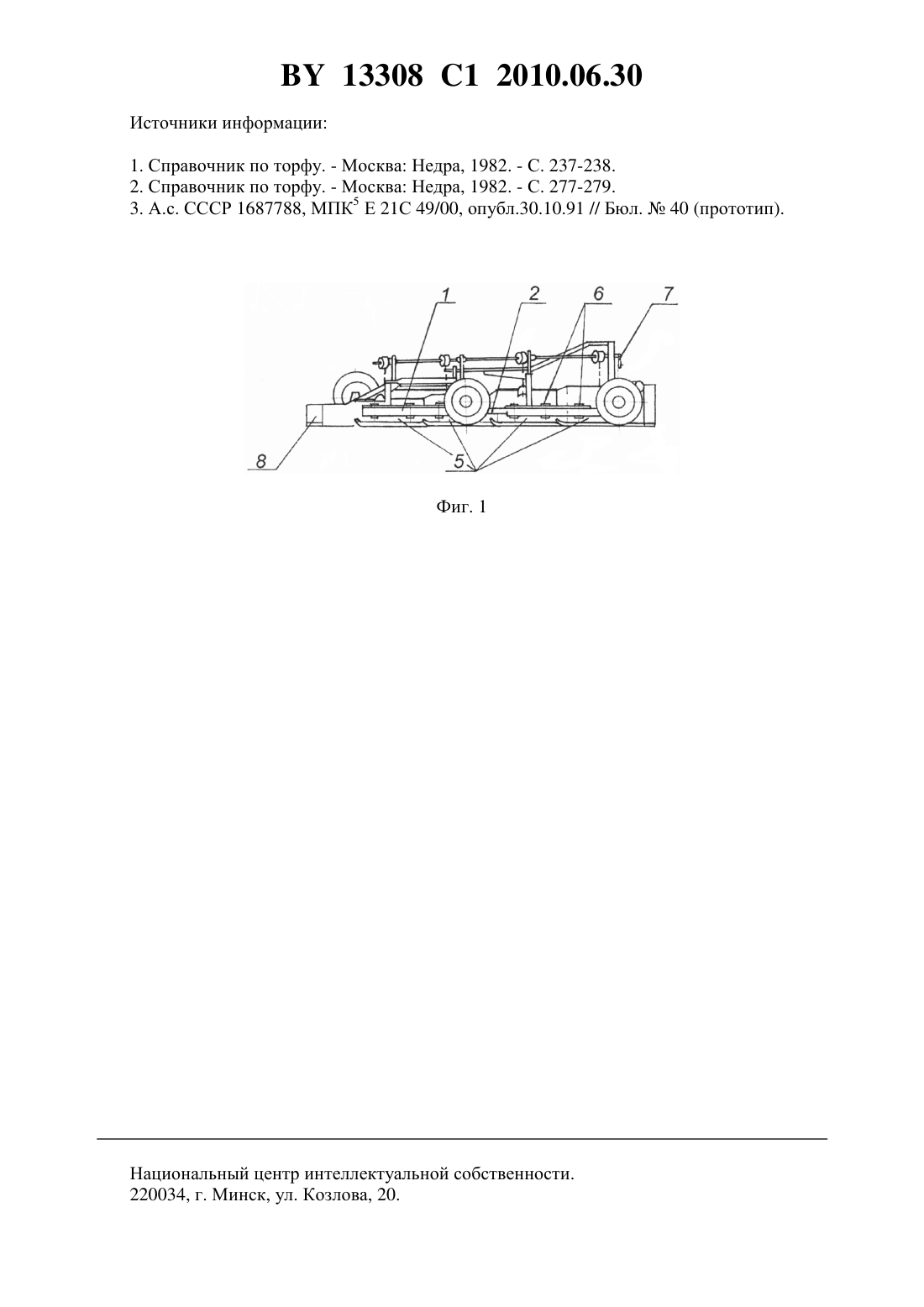

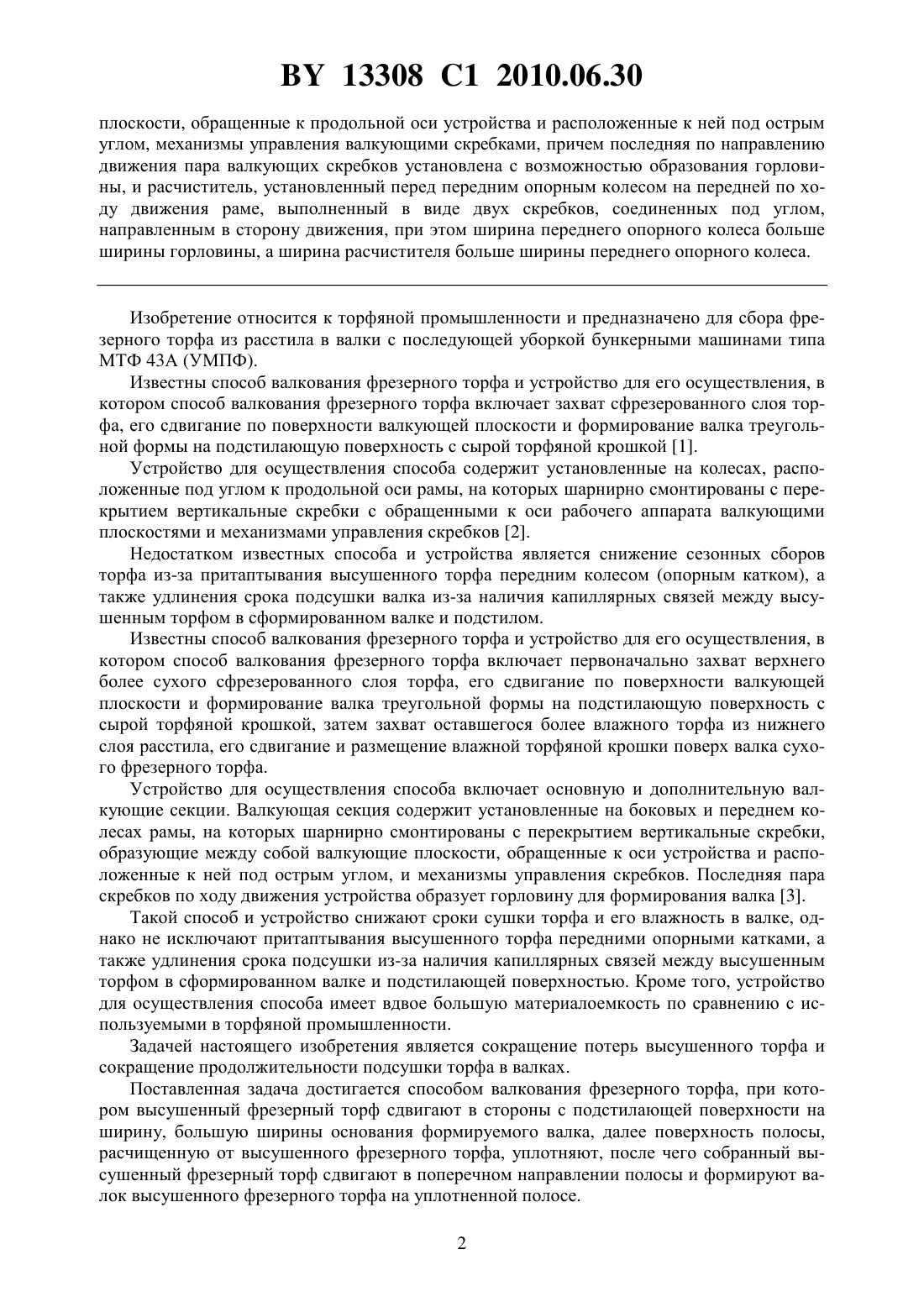

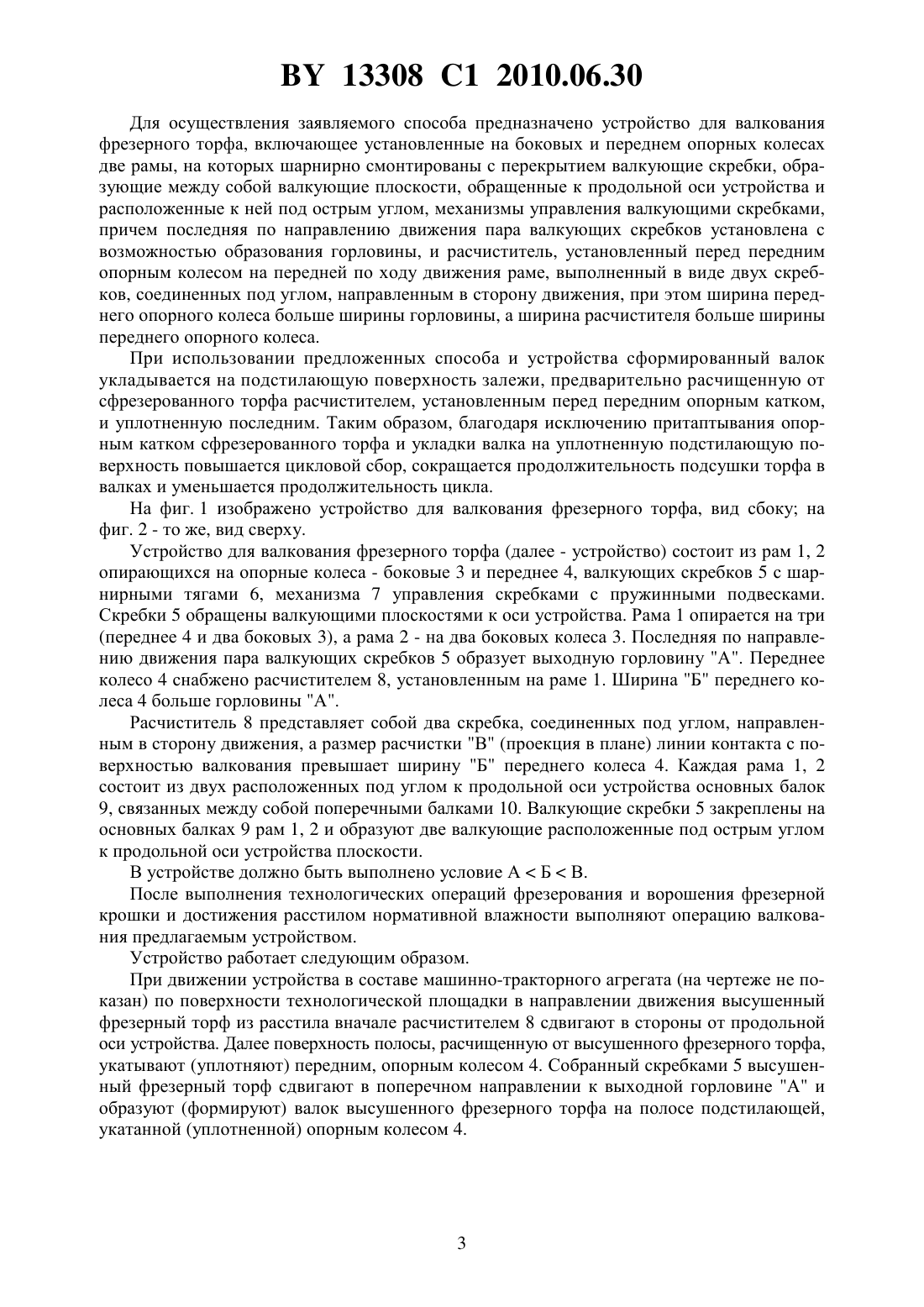

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ВАЛКОВАНИЯ ФРЕЗЕРНОГО ТОРФА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское унитарное предприятие Белниитоппроект(72) Авторы Левченя Сергей Иосифович Леликова Лидия Петровна(73) Патентообладатель Республиканское унитарное предприятие Белниитоппроект(57) 1. Способ валкования фрезерного торфа, при котором высушенный фрезерный торф сдвигают в стороны с подстилающей поверхности на ширину, большую ширины основания формируемого валка, далее поверхность полосы, расчищенную от высушенного фрезерного торфа, уплотняют, после чего собранный высушенный фрезерный торф сдвигают в поперечном направлении полосы и формируют валок высушенного фрезерного торфа на уплотненной полосе. 2. Устройство для валкования фрезерного торфа способом по п. 1, включающее установленные на боковых и переднем опорном колесах две рамы, на которых шарнирно смонтированы с перекрытием валкующие скребки, образующие между собой валкующие 13308 1 2010.06.30 плоскости, обращенные к продольной оси устройства и расположенные к ней под острым углом, механизмы управления валкующими скребками, причем последняя по направлению движения пара валкующих скребков установлена с возможностью образования горловины, и расчиститель, установленный перед передним опорным колесом на передней по ходу движения раме, выполненный в виде двух скребков, соединенных под углом,направленным в сторону движения, при этом ширина переднего опорного колеса больше ширины горловины, а ширина расчистителя больше ширины переднего опорного колеса. Изобретение относится к торфяной промышленности и предназначено для сбора фрезерного торфа из расстила в валки с последующей уборкой бункерными машинами типа МТФ 43 А (УМПФ). Известны способ валкования фрезерного торфа и устройство для его осуществления, в котором способ валкования фрезерного торфа включает захват сфрезерованного слоя торфа, его сдвигание по поверхности валкующей плоскости и формирование валка треугольной формы на подстилающую поверхность с сырой торфяной крошкой 1. Устройство для осуществления способа содержит установленные на колесах, расположенные под углом к продольной оси рамы, на которых шарнирно смонтированы с перекрытием вертикальные скребки с обращенными к оси рабочего аппарата валкующими плоскостями и механизмами управления скребков 2. Недостатком известных способа и устройства является снижение сезонных сборов торфа из-за притаптывания высушенного торфа передним колесом (опорным катком), а также удлинения срока подсушки валка из-за наличия капиллярных связей между высушенным торфом в сформированном валке и подстилом. Известны способ валкования фрезерного торфа и устройство для его осуществления, в котором способ валкования фрезерного торфа включает первоначально захват верхнего более сухого сфрезерованного слоя торфа, его сдвигание по поверхности валкующей плоскости и формирование валка треугольной формы на подстилающую поверхность с сырой торфяной крошкой, затем захват оставшегося более влажного торфа из нижнего слоя расстила, его сдвигание и размещение влажной торфяной крошки поверх валка сухого фрезерного торфа. Устройство для осуществления способа включает основную и дополнительную валкующие секции. Валкующая секция содержит установленные на боковых и переднем колесах рамы, на которых шарнирно смонтированы с перекрытием вертикальные скребки,образующие между собой валкующие плоскости, обращенные к оси устройства и расположенные к ней под острым углом, и механизмы управления скребков. Последняя пара скребков по ходу движения устройства образует горловину для формирования валка 3. Такой способ и устройство снижают сроки сушки торфа и его влажность в валке, однако не исключают притаптывания высушенного торфа передними опорными катками, а также удлинения срока подсушки из-за наличия капиллярных связей между высушенным торфом в сформированном валке и подстилающей поверхностью. Кроме того, устройство для осуществления способа имеет вдвое большую материалоемкость по сравнению с используемыми в торфяной промышленности. Задачей настоящего изобретения является сокращение потерь высушенного торфа и сокращение продолжительности подсушки торфа в валках. Поставленная задача достигается способом валкования фрезерного торфа, при котором высушенный фрезерный торф сдвигают в стороны с подстилающей поверхности на ширину, большую ширины основания формируемого валка, далее поверхность полосы,расчищенную от высушенного фрезерного торфа, уплотняют, после чего собранный высушенный фрезерный торф сдвигают в поперечном направлении полосы и формируют валок высушенного фрезерного торфа на уплотненной полосе. 2 13308 1 2010.06.30 Для осуществления заявляемого способа предназначено устройство для валкования фрезерного торфа, включающее установленные на боковых и переднем опорных колесах две рамы, на которых шарнирно смонтированы с перекрытием валкующие скребки, образующие между собой валкующие плоскости, обращенные к продольной оси устройства и расположенные к ней под острым углом, механизмы управления валкующими скребками,причем последняя по направлению движения пара валкующих скребков установлена с возможностью образования горловины, и расчиститель, установленный перед передним опорным колесом на передней по ходу движения раме, выполненный в виде двух скребков, соединенных под углом, направленным в сторону движения, при этом ширина переднего опорного колеса больше ширины горловины, а ширина расчистителя больше ширины переднего опорного колеса. При использовании предложенных способа и устройства сформированный валок укладывается на подстилающую поверхность залежи, предварительно расчищенную от сфрезерованного торфа расчистителем, установленным перед передним опорным катком,и уплотненную последним. Таким образом, благодаря исключению притаптывания опорным катком сфрезерованного торфа и укладки валка на уплотненную подстилающую поверхность повышается цикловой сбор, сокращается продолжительность подсушки торфа в валках и уменьшается продолжительность цикла. На фиг. 1 изображено устройство для валкования фрезерного торфа, вид сбоку на фиг. 2 - то же, вид сверху. Устройство для валкования фрезерного торфа (далее - устройство) состоит из рам 1, 2 опирающихся на опорные колеса - боковые 3 и переднее 4, валкующих скребков 5 с шарнирными тягами 6, механизма 7 управления скребками с пружинными подвесками. Скребки 5 обращены валкующими плоскостями к оси устройства. Рама 1 опирается на три(переднее 4 и два боковых 3), а рама 2 - на два боковых колеса 3. Последняя по направлению движения пара валкующих скребков 5 образует выходную горловину А. Переднее колесо 4 снабжено расчистителем 8, установленным на раме 1. Ширина Б переднего колеса 4 больше горловины А. Расчиститель 8 представляет собой два скребка, соединенных под углом, направленным в сторону движения, а размер расчистки В (проекция в плане) линии контакта с поверхностью валкования превышает ширину Б переднего колеса 4. Каждая рама 1, 2 состоит из двух расположенных под углом к продольной оси устройства основных балок 9, связанных между собой поперечными балками 10. Валкующие скребки 5 закреплены на основных балках 9 рам 1, 2 и образуют две валкующие расположенные под острым углом к продольной оси устройства плоскости. В устройстве должно быть выполнено условие АБВ. После выполнения технологических операций фрезерования и ворошения фрезерной крошки и достижения расстилом нормативной влажности выполняют операцию валкования предлагаемым устройством. Устройство работает следующим образом. При движении устройства в составе машинно-тракторного агрегата (на чертеже не показан) по поверхности технологической площадки в направлении движения высушенный фрезерный торф из расстила вначале расчистителем 8 сдвигают в стороны от продольной оси устройства. Далее поверхность полосы, расчищенную от высушенного фрезерного торфа,укатывают (уплотняют) передним, опорным колесом 4. Собранный скребками 5 высушенный фрезерный торф сдвигают в поперечном направлении к выходной горловине А и образуют (формируют) валок высушенного фрезерного торфа на полосе подстилающей,укатанной (уплотненной) опорным колесом 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
